| ชื่อแบรนด์: | WONDERY |
| หมายเลขรุ่น: | RT3-150-6 |
| MOQ: | 1 ชุด |
| ราคา: | TO BE NEGOTIATED |
| เวลาจัดส่ง: | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, T/T, D/P, Western Union |

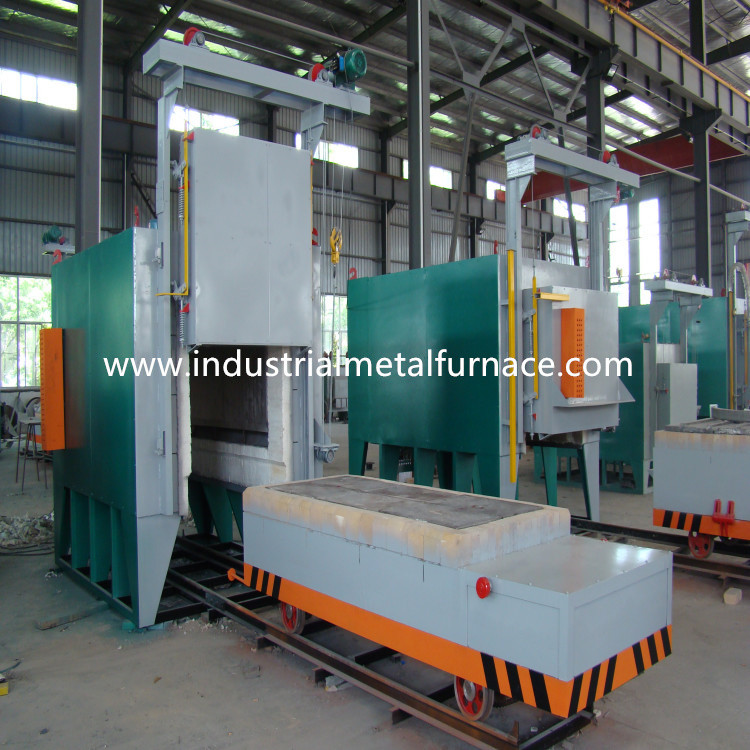

เตารักษาความร้อน 650 องศา, เตาโบกี้ฮาร์ท
1. ใบสมัคร
เตาบำบัดความร้อนโบกี้เตาไฟฟ้าส่วนใหญ่จะใช้สำหรับความร้อน
การรักษาชิ้นส่วนโลหะเราทำเตาเผาเตาโบกี้ที่ออกแบบเอง
สำหรับลูกค้าแต่ละรายการใช้งานของเตารวมถึงการชุบแข็ง
การหลอม, การทำให้เป็นมาตรฐาน, การแบ่งเบาบรรเทา, การดับ, การคลายความเครียด ฯลฯ
ระบบควบคุมไฟฟ้าของเตาบำบัดความร้อนเตาโบกี้คือ
มาพร้อมกับ PLC และหน้าจอสัมผัสตามที่ร้องขอ
2. ขอบเขตการจัดหาเตาเผา Bogie Hearth
| เลขที่ | รายการ | Q'ty | หมายเหตุ |
| 1 | ตัวเตา | 1 ชุด | |
| 2 | โบกี้ | 1 ชุด | |
| 3 | ระบบขับเคลื่อนไฟฟ้า | 2 ชุด | 1 ชุดสำหรับโบกี้และ 1 ชุดสำหรับประตู |
| 4 | องค์ประกอบความร้อน | 1 ชุดเตา | วัสดุสายพาน |
| 5 | ระบบควบคุมอุณหภูมิ | 1 ชุดเตา | |
| 6 | ตู้คอนโทรล | 1 ชิ้น | |
| 7 | ตัวควบคุมอุณหภูมิ | 1 ชิ้น | |
| 8 | สจล | 3 ชิ้น | KS-800A |
| 9 | ลวดตะกั่วชดเชย | 30 เมตร | |
| 10 | คู่ความร้อน | 1 ชิ้น | 0-1000 |
| 11 | ส่วนประกอบไฟฟ้า | 1 ชุด | SCR, สวิตช์แอร์, แอมมิเตอร์, โวลต์มิเตอร์, รีเลย์ความร้อน และสวิตช์ |
3. พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค |
| 1 | กำลังไฟ | ปรับได้ 150KW + 5% (1-100%) |
| 2 | แหล่งจ่ายไฟ | 380V, 3P, 50Hz |
| 3 | ประเภทเตา | เตาบำบัดความร้อนโบกี้เตาไฟฟ้า |
| 4 | อุณหภูมิที่กำหนด | 650 ℃ |
| 5 | เขตควบคุม | 1 โซน |
| 6 | ขนาดการทำงานที่มีประสิทธิภาพ | 2400×1700×1300มม.(ยาว×กว้าง×สูง) |
| 7 | การเชื่อมต่อองค์ประกอบความร้อน | Ｙ |
| 8 | ความสม่ำเสมอของอุณหภูมิ | ±10℃ |
| 9 | ความแม่นยำในการวัดอุณหภูมิ | ±1℃ |
| 10 | การใช้พลังงานของเตาเปล่า | ≤18% |
| 11 | วิธีการควบคุมอุณหภูมิ | SCR, ตัวควบคุม PID;เครื่องควบคุมอุณหภูมิ Shimaden พร้อมการสื่อสาร หน้าจอสัมผัสขนาด 10 นิ้วพร้อมเส้นโค้งกระบวนการตั้งค่าและการจัดเก็บ และบันทึกและสืบค้นข้อมูลย้อนหลัง ดาวน์โหลด |
| 12 | อุณหภูมิพื้นผิวเตาสูงขึ้น | <35 ℃ |
| 13 | องค์ประกอบความร้อน | 0Cr25AL5 (วัสดุสายพาน) |
| 14 | วัสดุแผ่นเตาโบกี้ | เหล็กทนความร้อน CrMnN หนา 30 มม |
| 15 | วิธีการโหลด | สินค้าโหลดบนโบกี้ จากนั้นโบกี้จะเคลื่อนเข้าสู่เตาหลอม |
| 16 | บุเตา | เส้นใยทนไฟมาตรฐาน |
| 17 | วิธีการเปิดประตูเตา | รอกไฟฟ้า 1 ตัน ขึ้น-ลง ซีลด้วยสปริง |
| 18 | วิธีการเคลื่อนย้ายโบกี้ | โดยตัวลดความเร็วของเกียร์ 3KW cycloidal pin |
| 19 | ช่องระบายควัน | ท่อไอเสียขนาด φ219 มม. หนึ่งชิ้นติดตั้งอยู่ที่ผนังด้านหลังของตัวเตาเผา และสามารถปรับขนาดช่องเปิดได้ |
4. การแนะนำโครงสร้าง
เตาบำบัดความร้อนโบกี้ฮาร์ท RT3-150-6 ส่วนใหญ่ประกอบด้วย
เปลือกเตา ซับใน ประตูเตา และระบบอัดประตู โบกี้ และ
กลไกการลากโบกี้ การปิดผนึกระหว่างตัวเตากับโบกี้ การทำความร้อน
ส่วนประกอบและส่วนควบ ระบบควบคุมอุณหภูมิ
