| ชื่อแบรนด์: | WONDERY |
| หมายเลขรุ่น: | WDL-JXL-500 |
| MOQ: | 1 ชุด |
| ราคา: | TO BE NEGOTIATED |
| เวลาจัดส่ง: | 3-5 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T, Western Union |

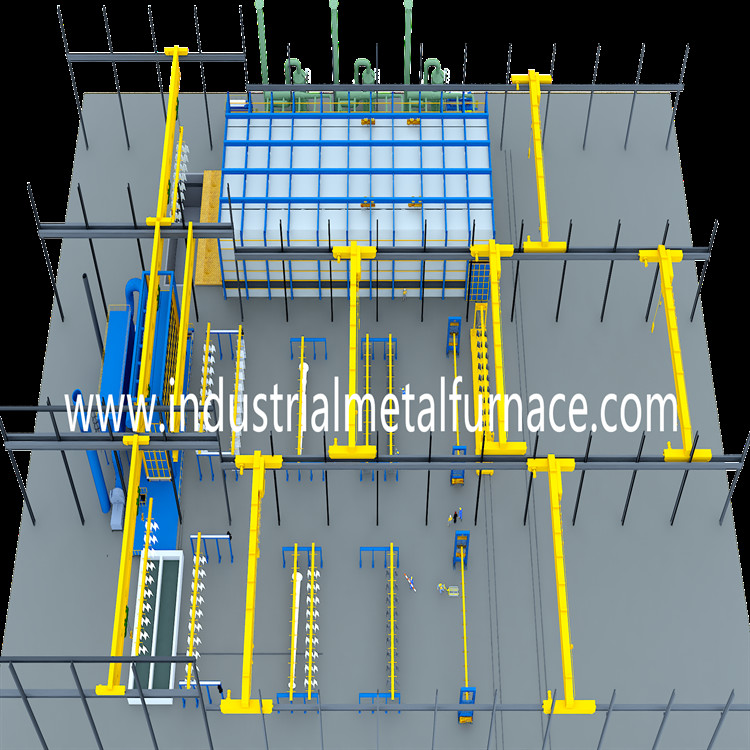

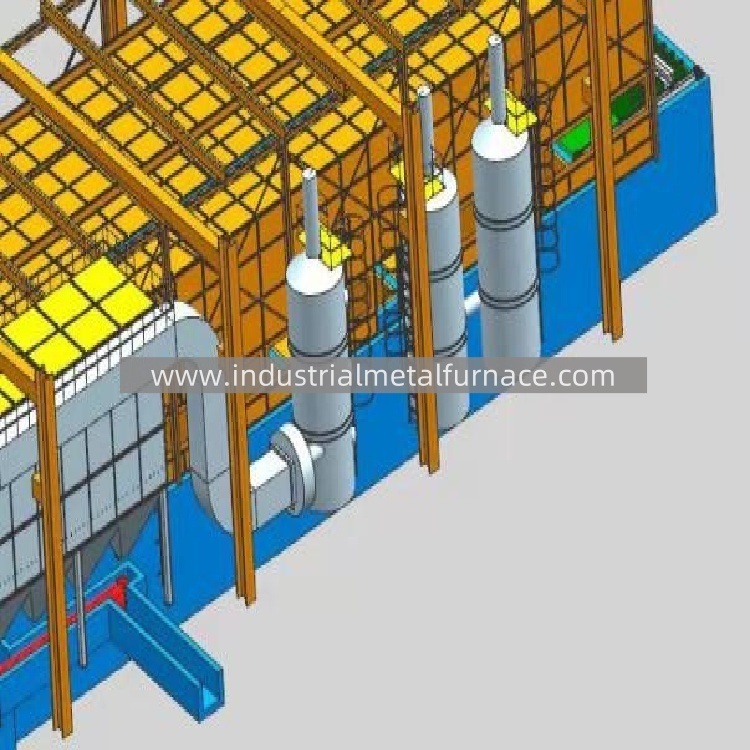

เตาชุบสังกะสีแบบจุ่มร้อนขนาดใหญ่ 500KW สำหรับอุตสาหกรรมพร้อมกาต้มน้ำสังกะสี XG 08
1.องค์ประกอบ

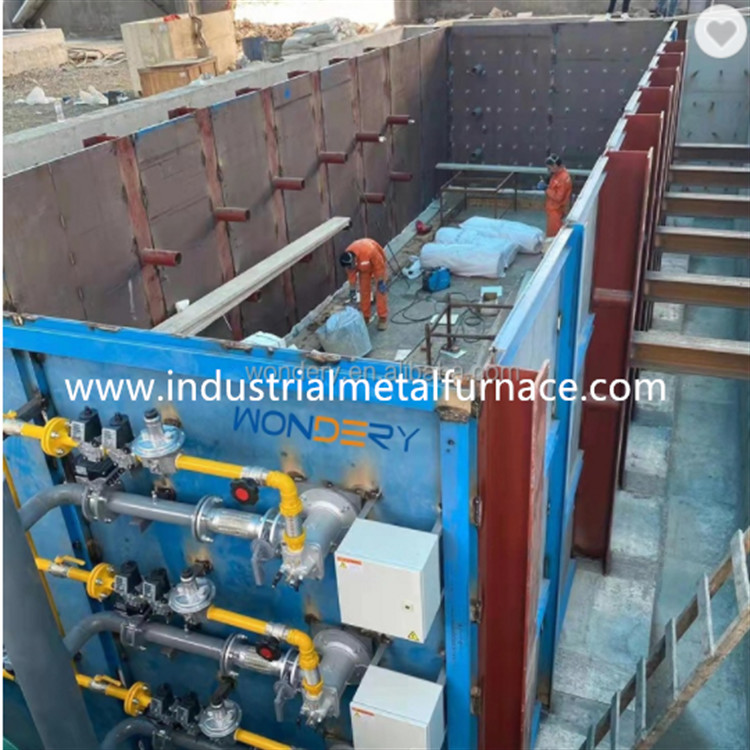

เตาชุบสังกะสีแบบจุ่มร้อนประกอบด้วย ① แผ่นปิดทนไฟ,
② กาต้มน้ำสังกะสี XG-08 , แถบรองรับ ③ , ④ ชั้นวัสดุทนไฟ/ฉนวน,
⑤ เปลือกเตา ⑥ โครงสร้างรูปตัวยู ⑦ ช่องระบายอากาศ ⑧ ระบบการเผาไหม้ และ
⑨ ชั้นผ้าห่มใยเซรามิค
2. พารามิเตอร์ทางเทคนิคของเตาชุบสังกะสีแบบจุ่มร้อน
| เลขที่ | สิ่งของ | พารามิเตอร์ |
| 1 | ขนาดกาต้มน้ำ |
L7.0M*W1.0M*D2.2M
|
| 2 | ความหนาของกาต้มน้ำ |
50mm
|
| 3 | ปริมาณ | 103 ตัน |
| 4 | ความจุที่ออกแบบ | 1.7ตัน/ชม |
| 5 | ผลผลิตประจำปี | 8,000ตัน |
| 6 | อุณหภูมิในการทำงาน | 435℃-450℃ |
| 7 | เชื้อเพลิง | LNG |
| 8 | พารามิเตอร์ทางเทคนิคของแก๊ส: | |
| 9 | LNG (ก๊าซธรรมชาติเหลว) ค่าความร้อน: 8500Kcal/m3 | |
| 10 | แรงดันขาเข้า | 300mbar |
| 11 | การไหลสูงสุดของ4หัวเตา | 200 ลบ.ม./ชม |
| 12 | อุณหภูมิเตาเผา | 650 องศาเซลเซียส |
| 13 | เปิดอุณหภูมิ | < 40°C |
| 14 | แหล่งจ่ายไฟ | 380V/220V/50Hz |
| 15 | กำลังไฟสูงสุดของหัวเตาแต่ละอัน | 430KW |
| 16 | โหมดควบคุม | โซน A/B ไฟไหม้ใหญ่-เล็ก |
| 17 |
ต่อท่อส่งก๊าซธรรมชาติเข้ากับบอลวาล์วหน้า หมุน DN65 เป็น DN50 (DN50 เป็นบอลวาล์วหน้าของระบบหัวเตา) |
|
3.บทนำสู่แต่ละหน่วย
3.1 แผ่นปิด
เตาชุบกัลวาไนซ์แบบจุ่มร้อนได้รับการออกแบบมาเพื่อให้ได้ประสิทธิภาพที่ดีเยี่ยม
ผลการรักษาความร้อนของเตาเผาและยังคำนึงถึงปัจจัยดังกล่าว
เป็นรูปแบบของแพลตฟอร์มการทำงาน การเปลี่ยนรูปความร้อนของกาต้มน้ำสังกะสี
ความสะดวกในการติดตั้งและถอดแผ่นปิดและรูปแบบ
ของหน้าแปลนความหนาของแผ่นกันไฟแต่ละแผ่นคือ 50 มม. โดยใช้สาม
ชั้นของมันสามารถรับผลฉนวนความร้อนที่ดีที่สุดที่อุณหภูมิ 1,400 ℃
3.2 กาต้มน้ำสังกะสี
กาต้มน้ำสังกะสีทำจากวัสดุ XG-08 ซึ่งเป็นวัสดุเฉพาะสำหรับ
ตรงตามข้อกำหนดของกระบวนการในกระบวนการชุบสังกะสีแบบจุ่มร้อน
3.3 แถบสนับสนุน
เตาชุบสังกะสีแบบจุ่มร้อนได้รับการออกแบบด้วยสแตนเลส 310S
แถบรองรับที่มีเส้นผ่านศูนย์กลาง 100 มม.สามารถป้องกันกาต้มน้ำสังกะสีจาก
ถูกเปลี่ยนรูปด้วยความร้อน
3.4 ชั้นวัสดุทนไฟด้านล่างเตา / ชั้นฉนวน
เมื่อพิจารณาถึงความสามารถในการรับน้ำหนักของก้นเตา ความร้อน
ฉนวนฐานรากคอนกรีต การออกแบบช่องระบายน้ำสังกะสี
และแผนผังของปล่องไฟ ก้นเตาทำด้วยอิฐทนไฟ
และปูนทนไฟ
ชั้นฉนวนประกอบด้วยผ้าห่มใยเซรามิกทน 1260 ℃
มีลักษณะเป็นฉนวนกันความร้อนที่ดี ไม่ขยายตัวทางความร้อน
ความเครียด น้ำหนักเบา ติดตั้งง่าย และบำรุงรักษา
3.5 ซับในเตา
ซับในเตาชุบสังกะสีแบบจุ่มร้อนทำจากผ้าห่มใยเซรามิก
และโมดูลจากด้านล่างของเตาหลอมขึ้นไปด้านบน ให้วาง . หนึ่งชั้น
โมดูลและผ้าห่มพับหนึ่งชั้นเพื่อชดเชย
การหดตัวที่เป็นไปได้ระหว่างโมดูลจากด้านในสู่เหล็ก
ผนังความหนา 400 มม. สำหรับหนึ่งโมดูลคือ 350 มม. และผ้าห่มสองใบ
ใน 30 มม. ถูกบีบอัดเป็น 50 มม.
หลังจากการคำนวณการถ่ายเทความร้อน อุณหภูมิที่ส่วนต่อประสานกับ
ผ้าห่มไฟเบอร์สำรองต่ำกว่า 700 ℃ผ้าห่มไฟเบอร์สำรอง can
ตอบสนองประสิทธิภาพฉนวนกันความร้อนอย่างเต็มที่ซึ่งสามารถลด
ต้นทุนโดยรวมของซับในเตา
3.6 เปลือกเหล็กรูปตัวยู
เตาชุบสังกะสีแบบจุ่มร้อนประกอบด้วย H-beams และ steel
จานคอลัมน์ H-beam ของตัวเตาหลอมคือ 300*300 และ
ความหนาของแผ่นเหล็กของผนังเตาคือ 10 มม.เอชบีม
คอลัมน์ถูกเชื่อมเข้ากับลำแสง H ที่ฝังไว้ล่วงหน้าและทั้งสองด้าน
ของเตาทำจากรองรับรูปตัวยูเพื่อเสริมสร้าง
ตัวเตา
3.7 ช่องก๊าซไอเสีย
เตาชุบสังกะสีแบบจุ่มร้อนได้รับการออกแบบตามเปลวไฟ
ความเร็วของหัวเผา, ความต้านทานการแพร่กระจายของลมร้อน, การพาความร้อนและ
ประสิทธิภาพการถ่ายเทความร้อนด้วยรังสีและร่วมกับปล่องควัน
จังหวะแก๊สและเส้นทาง
3.8 พอร์ตปล่อง
มันทำจากโมดูลไฟเบอร์เซรามิกขนาดและตำแหน่งการออกแบบของ
ช่องระบายอากาศจะส่งผลต่อการไหลเวียน จังหวะ และความเร็วของก๊าซไอเสีย
ในเตาเผา
3.9 รูระบายน้ำสังกะสี
เตาชุบสังกะสีแบบจุ่มร้อนประกอบด้วยอิฐทนไฟและ
หล่อได้รูระบายน้ำสังกะสีเป็นรูปสี่เหลี่ยมผืนผ้าเหมือนคูน้ำและมี
อุปกรณ์เตือนภัย เมื่อเกิดการรั่วไหล กล่องควบคุมจะแสดงสังกะสี
สัญญาณเตือนการรั่วไหล
