90KW 50HZ Pit Type Gas Carburizing Furnace ความต้านทานไฟฟ้าเตาเผา Carburizing ก๊าซอย่างต่อเนื่อง

Pit Type Carburizing Heat Treatment Furnace

เตาหลอม Carburizing Furnace แบบทนความร้อนด้วยไฟฟ้า

1. การสมัคร

เตาเผาก๊าซคาร์บูไรซิ่งเป็นเตาเผาความร้อนแบบหมุนเวียนประหยัดพลังงานชนิดใหม่

ใช้สำหรับการอบชุบด้วยความร้อนด้วยแก๊สของชิ้นส่วนเครื่องจักรเหล็ก ชิ้นส่วนรถยนต์

อุณหภูมิในการทำงานสูงสุดคือ 1050℃ และเตามีสแตนเลสหนึ่งตัว

ถังเก็บเสียงเหล็กขั้นแรกให้ใส่ชิ้นส่วนลงในตะกร้า แล้วใส่ลงในถังเก็บเสียง

บรรยากาศเป็นแบบหยดเข้าทางเครื่องวัดการไหลและท่อน้ำหยด

พัดลมถูกติดตั้งไว้ที่ฝาครอบเตาเพื่อบังคับให้อากาศไหลเวียนภายในเตาหลอม

เตารักษาความร้อนแบบหลุมเหมาะสำหรับชิ้นส่วนขนาดเล็กและขนาดกลางและเพลายาวทุกชนิด

carburizing, carbonitriding และน้อยกว่า 950 ℃ไม่มีความร้อนออกซิเดชัน, การอบอ่อนที่อุณหภูมิสูง

และกระบวนการอบชุบด้วยความร้อนอื่น ๆ มันมีข้อดีของการปิดผนึกที่แข็งแกร่ง อุณหภูมิสูง

ความสม่ำเสมอการประหยัดพลังงานที่ดีและใช้งานง่าย

2. พารามิเตอร์ทางเทคนิค:

3. แนะนำโครงสร้าง

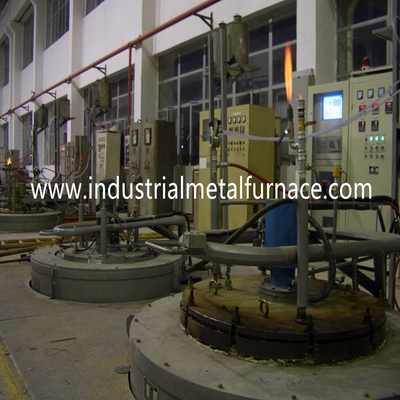

เตาเผาถ่านแบบหลุมนี้ประกอบด้วยตัวเตา, ซับในเตาหลอม, การยกฝาครอบเตาหลอม

กลไก พัดลม องค์ประกอบความร้อน ถังเก็บเสียง ระบบควบคุมไฟฟ้า และการควบคุมศักย์คาร์บอน

ระบบ.

ตัวเตา: โครงของเปลือกเตาคาร์บูไรซิ่งถูกประดิษฐ์ขึ้นจาก 4-12mm

แผ่นเหล็กและเหล็กมาตรา 12 #

โครงสร้างเหล็กทั้งหมดมีลักษณะที่ดีทาสีผนังภายนอกของเตาเผา

ด้วยสีรองพื้น 2 ชั้น และสีเคลือบ 2 ชั้นทาสีส่วนสำคัญของเตาหลอม

ด้วยสีทนความร้อน

ซับใน: เตาแบบหลุมเป็นโครงสร้างไฟเบอร์ทั้งหมดมันมีข้อดีของการนำความร้อนต่ำ

ความสามารถในการป้องกันการกระแทกที่แข็งแกร่งและป้องกันการกัดเซาะบล็อกไฟเบอร์ได้รับการแก้ไขโดยสแตนเลสทรงกลม

ชิ้นส่วนโครงสร้างซับในวัสดุทนไฟนี้มีข้อดีของการนำความร้อนต่ำ ป้องกันการกระแทกที่แข็งแกร่ง

ความจุและป้องกันการกัดเซาะเส้นใยอะลูมิเนียมซิลิเกตทนต่ออุณหภูมิสูงสุด 1200℃

เส้นใยทนไฟได้มาจากมณฑลซานตงความหนาของชั้นรวม 350 มม.เตาหลอม

ซับในใช้บล็อกใยอลูมิเนียมซิลิเกต 300 มม. เป็นชั้นทนไฟและชั้นฉนวนความร้อน 50 มม.

ฝาครอบเตา: ฝาครอบทำจากแผ่นเหล็ก A3 ขนาด ＃30 มม.กล่องถนอมความร้อนของ

ฝาครอบทำจากการหล่อทนความร้อน CrMnN และเติมด้วยเส้นใยอลูมิเนียมความร้อน

ฝาครอบเตาบำบัดและถังเก็บความร้อนถูกปิดผนึกสองครั้งและระบายความร้อนด้วยน้ำเตาหลอม

ฝาปิดติดตั้งพัดลมซีลระบายความร้อนด้วยน้ำ ดริปเปอร์ 3 รู และท่อไอเสียดริปอิน

ปริมาณของสารเคมีคาร์บูไรซิ่งถูกควบคุมโดยดริปเปอร์สารเคมีคาร์บูไรซิ่งคือ

ระเหยกลายเป็นบรรยากาศ carburizing ภายใต้อุณหภูมิสูงความดันภายใน

ถูกควบคุมโดยเครื่องปรับความดันฝาครอบเตายังถูกเก็บรักษาไว้ด้วยหลอดเก็บตัวอย่าง

ช่องจ่ายก๊าซและช่องจ่ายก๊าซเพื่อการติดตั้งตัวควบคุมศักย์คาร์บอนและเครื่องวิเคราะห์ CO2 ได้ง่าย

องค์ประกอบความร้อน: 0Cr21AL6Nb สายพานต้านทานรูปเกลียวที่ติดตั้งในผนังเตา

สายพานต้านทานทำขึ้นโดยแม่พิมพ์พิเศษเพื่อไม่ให้เกิดความเสียหายในการผลิตดิ

เข็มขัดนิรภัยยึดกับผนังด้วยตะปูพอร์ซเลนตะปูและปะเก็นพอร์ซเลนคือ

ทำจากวัสดุคอรันดัมภายใต้กระบวนการเผาผนึกที่อุณหภูมิสูงเตาเผามี1

โซนควบคุมอุณหภูมิ

พัดลม:ติดตั้งบนฝาครอบเตาหลอมใบพัดทำจากความร้อนป้องกันการสึกกร่อน 310S

ใบพัดสแตนเลสทนพัดลมและเพลาเป็นแบบผสมและระบายความร้อนด้วยน้ำ

ถังเก็บเสียง: แผ่นเหล็กทนความร้อน SUS310S (0Cr25Ni20) หนา 10 มม.ถังเก็บเสียง

และฝาครอบเตาถูกปิดผนึกด้วยรากใยหินวงแหวนปิดผนึกระบายความร้อนด้วยน้ำเพื่อให้มั่นใจถึงอายุการใช้งาน

กลไกการยกฝาครอบเตา: การเคลื่อนขึ้นลงของฝาครอบเตาหลอมผ่าน

กลไกสกรูไฟฟ้าบนเพลาขึ้น-ลง มีลิมิตสวิตช์ 2 ตัวเพื่อป้องกันความเสียหาย

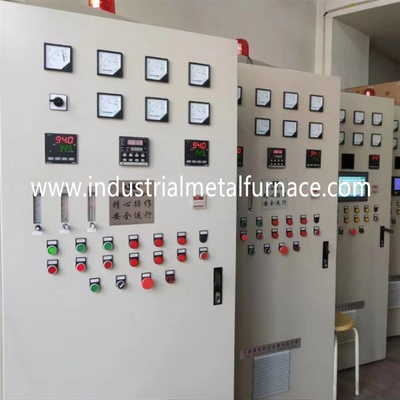

ระบบควบคุมไฟฟ้า

การควบคุมอุณหภูมิ: อุณหภูมิของเตาต้านทานไฟฟ้าถูกควบคุมโดย

JAPAN เครื่องควบคุมอุณหภูมิอัจฉริยะพร้อมระบบ PIDสามารถคำนวณ PID ​​ในอุดมคติได้

พารามิเตอร์ และบรรลุความสม่ำเสมอและความเสถียรของอุณหภูมิที่ต้องการมากที่สุด

• เตาประเภทหลุมนี้มี 1 โซนควบคุมการเคลื่อนที่ของมอเตอร์จำเป็นต้องเชื่อมต่อกัน
• มีสัญญาณเตือนอุณหภูมิเกินสำหรับแต่ละโซนความร้อน
• ส่วนประกอบที่ใช้ในระบบควบคุมเป็นของแบรนด์ CHINT หรือ DELIXIดิ
• ส่วนประกอบต่างๆ ได้แก่ คอนแทคเตอร์ AC, ฟิวส์เร็ว, รีเลย์กลาง, สวิตช์เดินทาง, สวิตช์,
• ปุ่ม และไฟแสดงสถานะ แอมมิเตอร์ และโวลต์มิเตอร์
• ตู้ควบคุมทำตามมาตรฐานของรัฐและสายก็พิมพ์ชัดเจน

4. ขอบเขตการจัดหา

5. ระบบควบคุมศักยภาพคาร์บอน

5.1 ดัชนีประสิทธิภาพหลัก

5.1.1 ความสม่ำเสมอของอุณหภูมิเตาเผา: ≤±5℃ (พื้นที่ทำงานที่มีประสิทธิภาพ)

5.1.2 ความเสถียรของอุณหภูมิ: ≤±1℃ (ความแม่นยำในการควบคุมเครื่องมือ)

5.1.3 วิธีการควบคุมอุณหภูมิ: การควบคุมพลังงาน PID;

5.1.4 ความสม่ำเสมอของคาร์บอนที่อาจเกิดขึ้น: ≤± 0.05% CP；

5.1.5 ความเสถียรของคาร์บอนที่อาจเกิดขึ้น: ≤± 0.02% CP；

5.1.6 เกรดความสม่ำเสมอของคาร์ไบด์: ≤± 1 เกรด;

5.1.7 ความทนทานต่อความลึกของเคสที่มีประสิทธิภาพ: ≤± 0.1 มม. สำหรับความลึกของเคส≤1มม.±5%

สำหรับความลึกของเคส: ≥1mm;(วัสดุอาบน้ำเดียวกัน);

5.1.8 วิธีการควบคุมศักย์คาร์บอน: หัววัดออกซิเจนสำหรับโพรเพนและการควบคุม PID;

5.2 ฟังก์ชั่น

5.2.1 การควบคุมอุณหภูมิ: ระบบควบคุมอุณหภูมิใช้ JAPAN

ตัวควบคุมอุณหภูมิ.ระบบอุณหภูมิมีการควบคุมอุณหภูมิสูง

ความแม่นยำและความเสถียรสูงความแม่นยำในการควบคุมอุณหภูมิคือ ±1℃

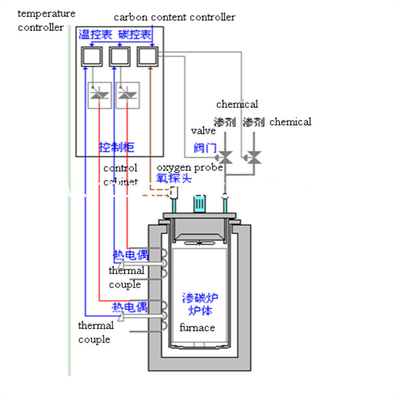

5.2.2 การควบคุมศักย์คาร์บอนในบรรยากาศ: ระบบควบคุมศักย์คาร์บอน

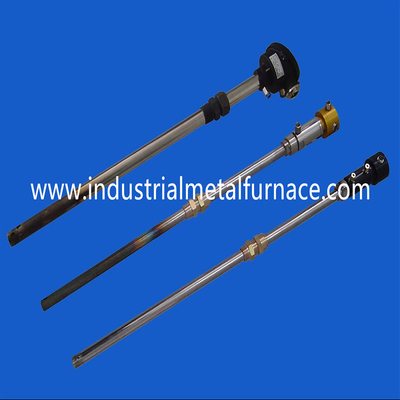

ใช้โพรบออกซิเจนช็อตป้องกันความร้อน ตัวควบคุมศักยภาพคาร์บอน JCT1 และนำเข้า

โซลินอยด์วาล์วเพื่อควบคุมศักย์คาร์บอน

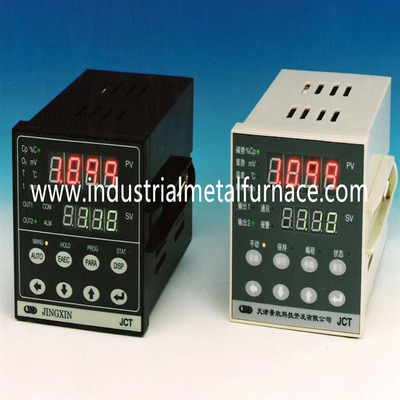

ตัวควบคุมศักยภาพคาร์บอน JCT1 มีประสบการณ์ภาคสนามมากกว่า 10 ปี

ตัวควบคุมที่มีศักยภาพเหมาะสมสำหรับการใช้งานที่หลากหลายมีสูง

ควบคุมความแม่นยำและความสามารถในการป้องกันการรบกวนได้ถึงระดับสากล

ตัวควบคุมที่มีศักยภาพสามารถบันทึกได้ 100 กระบวนการตั้งหัววัดออกซิเจนไว้ด้วย

ด้วยเครื่องเผาถ่านกัมมันต์
