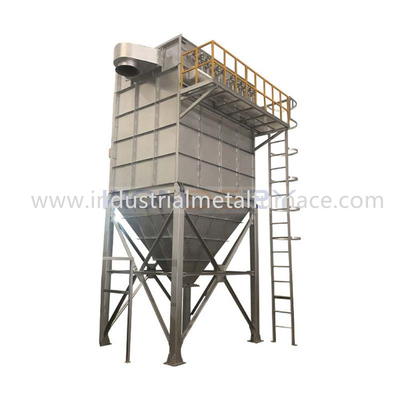

1200Pa 1.5m/Min เตาหลอมโลหะอุตสาหกรรมชนิดถุงเก็บฝุ่น 2000mm

ใหม่ คุณภาพสูง ขนาดกลาง ง่ายต่อการใช้งาน ถุงเก็บฝุ่น Type Dust Collector

1. การสมัคร

อุปกรณ์นี้ใช้สำหรับการบำบัดก๊าซไอเสียที่อุณหภูมิสูง

ระบบบำบัดใช้การกำจัดฝุ่นสองระดับชั้นประถมศึกษาปีที่ 1

ใช้ตัวเก็บฝุ่นที่มีประสิทธิภาพสูงซึ่งส่วนใหญ่ใช้ในการรักษา

อนุภาคหยาบที่เกิดขึ้นระหว่างการหลอมในเตาหลอมอลูมิเนียม

และมีผลเย็นมากชั้นประถมศึกษาปีที่ 2 ใช้ประสิทธิภาพสูง

ถุงเก็บฝุ่นแบบพัลส์เก็บฝุ่นซึ่งสามารถกรองฝุ่นได้ถึง 99.5%,

เป็นไปตามข้อกำหนดมาตรฐานการปล่อยมลพิษแห่งชาติอากาศบำบัด

ปริมาตรของระบบกำจัดฝุ่นคือ 17000 m3 / h

การกำหนดพื้นที่ตัวกรองของตัวเก็บฝุ่น: ความเร็วลมของตัวกรองคือ

1.5 ม./นาที พื้นที่กรอง 15 ตร.ม. และตัวเก็บฝุ่นใช้พัลส์

ถุงกรองพัลส์ป้องกันการควบแน่น

2. หลักการทำงาน

2.1 ตัวเก็บฝุ่นเป็นตัวเก็บฝุ่นชนิดพัลส์ป้องกันการควบแน่น

2.2 ตัวเก็บฝุ่นเป็นแบบแถวเดียว มีถุงกรอง 120 ใบและ

พื้นที่การกรองรวม 15m2

2.3 ถุงกรองใช้ขนาดมาตรฐาน φ 130 × 2000 และ

วัสดุเป็นผ้าสักหลาดโพลีเอสเตอร์ป้องกันการควบแน่น

2.4 ชนิดของตัวกรองภายนอกถูกนำมาใช้สำหรับตัวเก็บฝุ่นและตัวกรอง

ถุงเก็บฝุ่นเชื่อมต่อกับแผ่นกันฝุ่นโดยสปริง

วงแหวนขยายตัวทำให้เกิดการแยกระหว่างอากาศกับก๊าซฝุ่น

2.5 สัญญาณพัลส์จะถูกส่งไปยังโซลินอยด์วาล์วพัลส์โดยตัวควบคุมพัลส์

และโซลินอยด์วาล์วแบบพัลส์จะปล่อยอากาศอัดออกมาเพื่อสร้างถุงกรอง

การเสียรูปในแนวรัศมีและปัดฝุ่นออก

2.6 มีประตูทางเข้าด้านบนของตัวเก็บฝุ่นซึ่งใช้

สำหรับการบำรุงรักษาและการเปลี่ยนกระเป๋า (การบำรุงรักษา การซ่อมแซม และการเปลี่ยนกระเป๋า

ของตัวเก็บฝุ่นสามารถนำออกนอกเครื่องโดยไม่ต้องเข้า

ด้านในของตัวเก็บฝุ่น)

2.7 ตู้ควบคุมไฟฟ้าของตัวเก็บฝุ่นใช้โครงสร้างของ

ประตูที่ปิดสนิทซึ่งกันฝุ่นและกันน้ำ

2.8 เพื่อป้องกันไม่ให้อุณหภูมิสูงของก๊าซไอเสียเข้าสู่ฝุ่นละออง

น้ำยาล้างจะติดตั้งจุดวัดอุณหภูมิไว้ที่ท่อกำจัดฝุ่น

ตัวบ่งชี้อุณหภูมิถูกติดตั้งที่จุดทำงานของเตาเผา

และติดตั้งอุปกรณ์เตือนภัยเพื่อเตือนผู้ปฏิบัติงานว่าอุณหภูมิ

การเพิ่มขึ้นของเครื่องกำจัดฝุ่นสูงเกินไปและใช้มาตรการเสริมอากาศบริสุทธิ์เพื่อ

รับรองการทำงานที่ปลอดภัยของระบบกำจัดฝุ่นทั้งหมด

2.9 การเลือกพัดลม: ตามปริมาณลมออกแบบของระบบ . 1 ชุด

G4-73-10D ใช้พัดลมดูดอากาศแบบบอยเลอร์ โดยมีแรงดันรวมเท่ากับ

3251-3018pa ปริมาณลม 25566-32083m3 / h มอเตอร์ของ Y150M-4 และ

กำลัง 18.5kw.

การควบคุมระบบ 2.10: ตามข้อกำหนดของกระบวนการของระบบ

ตู้ควบคุมสำหรับเก็บฝุ่นและระบบควบคุมอุณหภูมิ

เพื่อควบคุมระบบทำความสะอาดฝุ่นแบบพัลส์และการตรวจสอบอุณหภูมิของ

ตัวเก็บฝุ่นและพัดลมหลักเริ่มทำงานโดยตัวแปลงความถี่

3.อีคุณสมบัติ quipment

3.1 ถุงกรองพัลส์ป้องกันการควบแน่นเป็นชนิดของหน่วยกำจัดฝุ่นรวม

อุปกรณ์ที่มีปริมาณลมมาก, ความเร็วลมกรองต่ำ, กำจัดฝุ่นได้ดี

ผลกระทบ, ประสิทธิภาพการกำจัดฝุ่นสูง, การทำงานที่เชื่อถือได้, การบำรุงรักษาที่สะดวก

และพื้นที่ชั้นเล็กๆการผลิตแบบโมดูลาร์คุณภาพมีเสถียรภาพ

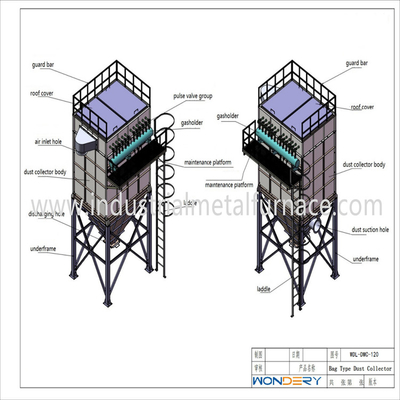

3.2 หลักการทำงาน: ตัวเก็บฝุ่นประกอบด้วยกล่องบน, กล่องกลาง,

ถังเถ้า, แผ่นนำ, ส่วนรองรับ, ส่วนประกอบถุงกรอง, อุปกรณ์ฉีด, การป้องกัน

ระบบ ระบบควบคุม ฯลฯ ก๊าซฝุ่นเข้าสู่ถังเถ้าผ่าน

ท่อผันภายใต้การแนะนำของระบบผันของถังเถ้า

ฝุ่นอนุภาคขนาดใหญ่ตกลงไปในถังเถ้าโดยตรงหลังจากแยกออกและ

ฝุ่นที่เหลือจะเข้าสู่พื้นที่กรองของกล่องตรงกลางพร้อมกับการไหลของอากาศดิ

ก๊าซสะอาดที่ผ่านการกรองแล้วจะถูกระบายออกทางกล่องด้านบนและท่อร่วมไอเสีย

ผ่านถุงกรองด้วยความคืบหน้าของสภาวะการกรองเมื่อฝุ่นละออง

บนพื้นผิวของถุงกรองถึงจำนวนหนึ่ง การควบคุมการทำความสะอาดฝุ่น

อุปกรณ์จะเปิดวาล์วพัลส์แม่เหล็กไฟฟ้าสำหรับฉีดตามชุด

ขั้นตอนการสะบัดฝุ่นบนถุงกรองฝุ่นที่ตกลงสู่เถ้าถ่าน

ถังจะถูกระบายออกทางวาล์วปล่อยเถ้า

3.3 พื้นที่กรองและความยาวสามารถปรับได้ปริมาณของถุงกรองสามารถ

เปลี่ยนให้เข้ากับปริมาณลมที่ต้องการ

3.4 ตัวกรองถุงพัลส์ป้องกันการควบแน่นเป็นตัวกรองภายนอกมีฝุ่น

ก๊าซอยู่นอกถุงกรองในขณะที่อากาศบริสุทธิ์อยู่ภายในถุงกรองและถุงกรอง

ปากขึ้นเริ่มพัลส์เจ็ตติ้งทำให้ถุงเปลี่ยนรูปเป็นแนวรัศมีและ

ปัดฝุ่นออก

3.5 ตัวเก็บฝุ่นใช้วิธีการทำความสะอาดเถ้าออนไลน์

3.6 ใช้วิธีการกระจายอากาศทุติยภูมิเพื่อให้อากาศที่มีฝุ่นละอองไหลเข้า

พื้นที่กรองผ่านท่อนำและระบบจ่ายอากาศซึ่งทำให้มั่นใจ

ความสม่ำเสมอและความเรียบของอากาศเข้าหน่วย เพื่อปรับปรุงการใช้ประโยชน์

อัตราส่วนของพื้นที่ตัวกรองและอายุการใช้งานของวัสดุกรอง

3.7 ถุงกรองใช้ชนิดแหวนขยายสปริงที่มีการปิดผนึกที่ดี

ประสิทธิภาพและความเร็วในการเปลี่ยนที่รวดเร็วเปิดฝาครอบด้านบนแล้วเปลี่ยน

กระเป๋า 1-2 คน.

3.8 โครงกระเป๋าใช้โครงสร้างรูปดาว (10 ซี่โครง) ที่มีรูปทรง η

ท่อสั้นปั๊มเย็นที่ด้านบนเพื่อให้แน่ใจว่าตำแหน่งแนวตั้งของกรอบกระเป๋า

และเพื่อป้องกันความปลอดภัยของปากถุงกรองขณะฉีดมันหลีกเลี่ยงตัวกรอง

ถุงติดหลังจากที่ตัวเก็บฝุ่นทำงานเป็นระยะเวลาหนึ่งทำให้มั่นใจได้ถึงความเรียบเนียน

เปลี่ยนกระเป๋าและลดความเสียหายของกระเป๋าในขั้นตอนการเปลี่ยนกระเป๋า

3.9 เครื่องดักฝุ่นใช้หลังคาที่ถอดออกได้และแท่นสำหรับการบำรุงรักษาและ

บันไดเลื่อนซึ่งสะดวกสำหรับบุคลากรในการยกเครื่อง ใช้งาน และจัดการ

4.สำคัญส่วนประกอบ

4.1 สำหรับตัวเก็บฝุ่นทั้งหมด ถุงกรอง และวาล์วพัลส์แม่เหล็กไฟฟ้า

เป็นส่วนประกอบสำคัญ

4.2 คุณภาพของวัสดุกรองส่งผลโดยตรงต่อประสิทธิภาพการกำจัดฝุ่นของ

ตัวเก็บฝุ่นและอายุการใช้งานของถุงกรองส่งผลโดยตรงต่อค่าใช้จ่ายในการดำเนินงานของ

เก็บฝุ่นดังนั้นจึงเลือกสักหลาดเข็มโพลีเอสเตอร์ป้องกันการควบแน่น

ตามสภาพแวดล้อมการทำงานและสภาวะปานกลางของตัวเก็บฝุ่น

วัสดุกรองนี้เป็นวัสดุกรองพื้นผิวซึ่งสามารถทำความสะอาดฝุ่นได้อย่างทั่วถึง

ลดโอกาสที่ฝุ่นจะแข็งตัวหลังจากฝุ่นกระจายไปบนพื้นผิวของ

ถุงกรองและวัสดุกรองมีอายุการใช้งานยาวนานนอกจากนี้เรายังมีการปรับปรุง

โครงสร้างของตัวเก็บฝุ่นเพื่อให้แน่ใจว่าอายุการใช้งานของวัสดุกรอง

ไม่น้อยกว่าสองปี

4.3 เลือกไดอะแฟรมที่นำเข้าสำหรับวาล์วพัลส์แม่เหล็กไฟฟ้าและ

แรงดันฉีด 0.5-0.7mpaไดอะแฟรมมีความทนทานและอายุการใช้งาน

มากกว่า 1 ล้านครั้ง ซึ่งตรงตามข้อกำหนดของการดำเนินงานที่มีประสิทธิภาพของ

ชีพจรโซลินอยด์วาล์ว

5. พารามิเตอร์ทางเทคนิค

6.บริการหลังการขาย

ระยะเวลาการรับประกันสินค้า: 13 เดือนนับจากวันที่จัดส่งแม่ค้ามีหน้าที่

สำหรับซ่อมแซมอุปกรณ์หรือเปลี่ยนชิ้นส่วนที่ชำรุดหากเกิดความผิดพลาดจากการผลิต

ข้อบกพร่อง แต่ความเสียหายที่เกิดจากการทำงานผิดพลาดของคนงานจะต้องได้รับการซ่อมแซมโดยผู้ซื้อ

เองหรือโดยผู้ขายในอัตราค่าบริการที่แน่นอน(ชิ้นส่วนที่สึกหรอง่าย และการบริโภคตามธรรมชาติ

ของชิ้นส่วนที่มีอุณหภูมิสูงไม่รวมอยู่ในการรับประกัน)
