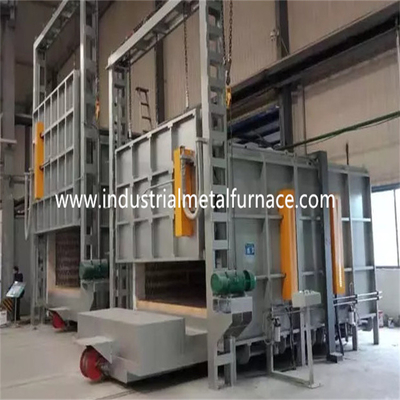

2000 × 1000 × 1000 มม. เตาไฟฟ้า Bogie Hearth, เตาเผาก้นรถยนต์
1. ใบสมัคร
เตาเผาโบกี้ไฟฟ้าส่วนใหญ่ใช้สำหรับ
การรักษาความร้อนของเหล็กแมงกานีสสูง เหล็กโครเมียม และชิ้นส่วนโลหะอื่นๆ
2.การแนะนำโครงสร้าง
ผู้ผลิตเตาโบกี้ฮาร์ธประกอบด้วย
ตัวเตา, เยื่อบุ, ประตูเตาและระบบบีบอัดประตู,
โบกี้, องค์ประกอบความร้อน, ระบบเอียงไฮดรอลิกและระบบควบคุมอุณหภูมิ
2.1ขนร่างกายที่ดี
โครงสร้างเหล็กตัวถังราคาเตาโบกี้ทำจาก 8-10 #
เหล็กหน้าตัดและแผ่นเหล็ก≥3มม.เสาข้างและเสาหลังเป็น
ทำจากเหล็กหน้าตัดและเสริมด้วยเหล็กหน้าตัด
ผนังด้านนอกของเตาทาด้วยสีรองพื้น 2 ชั้นและ 2
ชั้นของสีเคลือบส่วนสำคัญของเตาทาสีกันความร้อน
สี.ประตูเตาทำจากเหล็กช่อง 16 มม. และแผ่นเหล็ก 6 มม.
2.2ซับใน
ตัวเตาโบกี้เตาขายส่งถูกสร้างขึ้นด้วยระบบไฟเบอร์ทั้งหมด
วัสดุซับที่ใช้คือไฟเบอร์อลูมินาทนไฟคุณภาพสูงที่ยึดติดด้วย
ชิ้นส่วนเหล็กกลมเส้นใยอะลูมิเนียมถูกบีบอัดไว้ล่วงหน้าเป็นบล็อก
(แรงโน้มถ่วงของแรงอัด: ≥230Kg/m3 ) แล้วยึดเข้ากับตัวเตาโดย
ชิ้นส่วนสแตนเลสกลมโครงสร้างซับทนไฟนี้มีข้อดี
การนำความร้อนต่ำ ความสามารถในการป้องกันการกระแทกที่แข็งแกร่ง และป้องกันการสึกกร่อนเดอะ
ซับในมีความหนารวม 350 มม.เส้นใยอลูมิเนียมซิลิเกตต้านทานก
อุณหภูมิสูงสุด 1360 ℃ทำชิ้นส่วนยึดเหล็กกลม
ของสแตนเลส 304
2.3ประตูเตาและระบบประตูขึ้น-ลง
ประตูขายเตาด้านล่างของรถยนต์ประกอบด้วยซับไฟเบอร์และเหล็กทั้งหมด
ปลอกโครงสร้างวงกบประตูทำด้วยแผ่นเหล็กหนา 10 มม. หน้าตัด 8#
เหล็ก.ประตูสร้างด้วยบล็อกไฟเบอร์ทนไฟอลูมินาสูงแบบเดียวกัน
สำหรับตัวเตาโครงสร้างโดยรวมของเตาเผาคงรูป
ในขณะที่ร้อน.ขอบประตูทำจากแผ่นเหล็กหนา 10 มม. เพื่อความมั่นใจใน
ความแข็งแรงของประตู
วิธีการขับรถของประตู:ประตูเตาเป็นกลไกการยกด้วยไฟฟ้า
และถูกปิดด้วยสปริง
โครงสร้างการปิดผนึกแบบสัมผัสที่นุ่มนวลถูกจัดไว้ระหว่างประตูเตาเผาและ
เยื่อบุเตาแผ่นปิดไฟเบอร์รอบประตูเตาเผาจะยื่นออกมา
ออกจากเยื่อบุประตูเตากรอบประตูเตามีความหนา
แผ่นเหล็กเมื่อประตูเตาปิดลง จะใช้ล้อเลื่อน
บีบอัดประตูเตาเพื่อให้บล็อกไฟเบอร์ปิดผนึกสัมผัสอย่างเต็มที่
แผ่นเหล็กและปิดผนึกช่องว่างระหว่างประตูเตากับเหล็ก
แผ่นของกรอบประตูเตาคือ 50 มม. เพื่อให้การเคลื่อนไหวราบรื่น
ประตูเตาเมื่อเปิดและปิดวิธีการข้างต้นนั้นง่าย
ใช้งานได้จริง เชื่อถือได้ และบำรุงรักษาง่าย
2.4โบกี้
เตาเผาโบกี้สำหรับภาชนะรับแรงดันประกอบด้วยโครงโบกี้
ล้อ, ตัวรถก่ออิฐทนไฟ, แผ่นหน้าโบกี้ทนความร้อน Cr25Ni20,
องค์ประกอบความร้อนและกลไกขับเคลื่อนโบกี้
โครงสร้างโบกี้: โครงโบกี้ทำจากคาน 12# และเหล็ก 10 มม
จานโบกี้สามารถทำงานได้เป็นเวลานานโดยไม่มีการเสียรูปเมื่อโหลดเต็มที่
ล้อ: ล้อผลิตจากเหล็กหล่อ ZG55#การส่งสัญญาณ
เพลาทำจากเหล็กกล้า 45 # และผ่านการอบชุบด้วยความร้อนการส่งสัญญาณ
ตลับลูกปืนเป็นตลับลูกปืนแบบเสารับน้ำหนักมี
จำนวนล้อทั้งหมด 2 คู่ แต่ละล้อมีขนาดเส้นผ่านศูนย์กลาง 240 มม.
ร่างกายก่ออิฐ: ตัวโบกี้สร้างด้วยส่วนผสมของอลูมินาสูง
อิฐทนไฟ อิฐทนไฟ และอิฐเก็บความร้อนเดอะ
ตัวโบกี้ก่ออิฐฉาบปูนมีช่องติดตั้งตัวทำความร้อนเพื่อความสะดวก
การติดตั้งองค์ประกอบความร้อนส่วนที่รับแรงกระแทกและรับน้ำหนัก
พื้นที่ก่อด้วยอิฐโดยเฉพาะอิฐทนไฟอลูมิเนียมสูงชนิดหนัก
นอกจากนี้ยังมีพื้นที่ว่างเหลือสำหรับการขยายตัวของวัสดุทนไฟเมื่อได้รับความร้อน
จานหน้าโบกี้: ชิ้นส่วนเหล็กหล่อทนความร้อน Cr25Ni20 หนา 30 มม
อุณหภูมิในการทำงาน≤1200℃สามารถป้องกันไม่ให้เกล็ดตกลงไปในเครื่องทำความร้อน
ช่ององค์ประกอบซึ่งจะทำให้เกิดไฟฟ้าลัดวงจร
กลไกการเคลื่อนที่ของโบกี้: โบกี้มีวิธีการเคลื่อนที่ในตัวเองเดอะ
เกียร์ทดรอบขับเคลื่อนล้อโบกี้ให้เคลื่อนที่การเคลื่อนที่ของโบกี้เป็นไปอย่างราบรื่น
และมั่นคง
การปิดผนึกระหว่างประตูเตาเผา ตัวเตาเผา และโบกี้: ผนึกระหว่าง
ประตูเตาหลอมและตัวเตาผ่านแรงอัดก้านกระทุ้ง
กลไก.การปิดผนึกระหว่างโบกี้และตัวเตาหลอมผ่านแล้ว
อิฐบล็อกและไฟเบอร์บล็อกรูปร่างผิดปกติเมื่อปิดประตูก็มี
การปิดผนึกครั้งที่สองโดยเส้นใยอลูมิเนียมซึ่งสัมผัสกับประตูเตาเผาอย่างแน่นหนา
2.5 องค์ประกอบความร้อน
องค์ประกอบความร้อน: โลหะผสมรูปร่างลอนต้านทาน 0Cr27AL7Mo2
แถบความต้านทานติดตั้งที่ผนัง 2 ด้าน ผนังด้านหลัง ประตูเตา และโบกี้
ด้านล่าง.แถบความต้านทานผลิตขึ้นผ่านแม่พิมพ์พิเศษและเป็น
ติดตั้งในผนังเตาด้วยตะปูพอร์ซเลนและมีปะเก็นพอร์ซเลน
ระหว่างผนังไฟเบอร์และแถบความต้านทานเพื่อหลีกเลี่ยงการลัดวงจรมี
1 โซนความร้อนแท่งตัวนำตะกั่วออกทั้งหมดทำจากวัสดุ φ16 0Cr25AL5
2.6ชม.ระบบเอียงแบบ ydraulic
เตาโบกี้ไฟฟ้ามีฟังก์ชั่นการเอียงซึ่งรับรู้โดยระบบไฮดรอลิก
ระบบ.ส่วนหน้าของโบกี้ไฮดรอลิกติดตั้งสถานีไฮดรอลิก
ถังน้ำมันสองถังติดตั้งอยู่ใต้โบกี้ฟังก์ชั่นการเอียงจะดำเนินการ
ด้วยระบบไฮดรอลิคพิเศษตัวเตาติดตั้งอุปกรณ์ความปลอดภัย
ซึ่งสามารถหลีกเลี่ยงการพลิกคว่ำได้
2.7ระบบควบคุมไฟฟ้า
การควบคุมอุณหภูมิ: เตาเผาใช้ Changzhou Huibang อัจฉริยะ
ตัวควบคุมอุณหภูมิเพื่อควบคุมอุณหภูมิซึ่งมีฟังก์ชั่นปรับจูนเอง
เพื่อคำนวณพารามิเตอร์ PID ในอุดมคติและบรรลุความเสถียรของอุณหภูมิเดอะ
ตัวควบคุมอุณหภูมิมีฟังก์ชั่นการเตือนอุณหภูมิเกินและความร้อน
การป้องกันการแตกหักของคู่รัก
เตาเผามี 1 โซนควบคุมอุณหภูมิสำหรับควบคุมการเชื่อมต่อระหว่าง
อุณหภูมิและการเคลื่อนที่ของมอเตอร์แต่ละโซนมีการตั้งค่าอุณหภูมิเกิน
เตือน.วงจรทำความร้อนใช้ SCR สองทิศทางและการควบคุมทริกเกอร์
พลังงานถูกควบคุมในลักษณะระเบียบสัดส่วนเวลา
แต่ละโซนทำความร้อนถูกควบคุมโดยอิสระสำหรับการเริ่มต้นและหยุดและมี
มีทั้งโหมดควบคุมด้วยตนเองและอัตโนมัติ
ระบบสั่งงานควบคุมเป็นทริกเกอร์พลังงานขนาดใหญ่พร้อม a
หม้อน้ำและระบบระบายความร้อนด้วยอากาศมีสวิตช์แอร์ด้วยห่วงความร้อน
มีแอมมิเตอร์, โวลต์มิเตอร์, ไฟแสดงสถานะเปิด-ปิดองค์ประกอบความร้อน, เปิดเครื่อง
การป้องกันการเชื่อมต่อและการต่อลงดินอย่างปลอดภัย
การควบคุมการเคลื่อนไหว: ระบบควบคุมส่วนใหญ่ควบคุมการเคลื่อนไหวขึ้น-ลงของประตู
การบีบประตูและการเคลื่อนตัวของประตูเข้า-ออกนอกจากนี้ยังจำเป็นต้องมีการเคลื่อนไหว
เชื่อมโยงเพื่อความปลอดภัยในการปฏิบัติงาน
3.พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค |
| 1 | กำลังไฟ | ปรับได้ 135Kw+5% (1-100%) |
| 2 | แหล่งจ่ายไฟ | 380V, 3P, 50Hz |
| 3 | อุณหภูมิที่กำหนด |
1200 ℃ (อุณหภูมิทำงานปกติ: 1100-1150 ℃) |
| 4 | ความเร็วที่เพิ่มขึ้นของอุณหภูมิเตาเปล่า | ≤2ชั่วโมงถึง 900 ℃ |
| 5 | เขตควบคุม | 1 โซน |
| 6 | ขนาดการทำงานที่มีประสิทธิภาพ | 2000×1000×1000มม.(ยาว×กว้าง×สูง) |
| 7 | กำลังโหลด | ประมาณ 5 ตัน |
| 8 | ความสม่ำเสมอของอุณหภูมิ | ≤±10℃ |
| 9 | ความแม่นยำในการวัดอุณหภูมิ | ±2℃ |
| 10 | การใช้พลังงานของเตาเปล่า | ≤18% |
| 11 | วิธีการควบคุมอุณหภูมิ | SCR, ตัวควบคุม PID;Changzhou Huibang เครื่องควบคุมอุณหภูมิที่ตั้งโปรแกรมได้พร้อมสัญญาณเตือนอุณหภูมิสูงเกินไป |
| 12 | อุณหภูมิพื้นผิวเตาสูงขึ้น | <45℃ + อุณหภูมิห้อง |
| 13 | องค์ประกอบความร้อน |
0Cr27AL7Mo2 (แถบ) เครื่องทำความร้อน 5 ผนัง |
| 14 | จานหน้าโบกี้ | Cr25Ni20 ความหนารวม 30mm |
| 15 | วิธีการโหลด | สินค้าโหลดบนโบกี้ จากนั้นโบกี้จะเคลื่อนเข้าสู่เตาหลอม |
| 16 | ซับใน | เส้นใยทนไฟอุณหภูมิสูง |
| 17 | วิธีการเปิดประตูเตา | ยกไฟฟ้า ปิดผนึก โดยสปริง |
| 18 | วิธีการเคลื่อนย้ายโบกี้ | โดยตัวลด |
| 19 | กำลังขับโบกี้ | ตัวลดล้อพินไซโคลลอยด์ 2.2KW |
| 20 | วิธีการเอียง | การเอียงแบบไฮดรอลิค |
| 21 | มุมเอียง | ≤45องศา |
| 22 | การกำหนดค่าเตาเผาโบกี้ | เตาโบกี้หนึ่งชุด ประตูเตาหนึ่งชุด และกลไกการเอียงหนึ่งชุด |
4.ขอบเขตการจัดหา
| เลขที่ | รายการ | Q'ty | หมายเหตุ |
| 1 | ตัวเตา | 1 ชุด | |
| 2 | โบกี้ | 1 ชุด | รวมทั้งจานหน้าโบกี้ |
| 3 | ระบบไฮดรอลิค | 1 ชุด | ประกอบด้วยถังน้ำมันสองถัง ท่อน้ำมัน และสถานีไฮดรอลิก |
| 4 | ระบบขับเคลื่อนไฟฟ้า | 1 ชุด | 1 ชุดสำหรับโบกี้ |
| 4 | องค์ประกอบความร้อน | 1 ชุด | สายพานต้านทานไฟฟ้า |
| 5 | ระบบควบคุมอุณหภูมิ | 1 ชุด | |
| 6 | ตู้คอนโทรล | 1 ชิ้น | |
| 7 | ตัวควบคุมอุณหภูมิ | 1 ชิ้น | |
| 8 | สจล | 3 ชิ้น | |
| 9 | ลวดตะกั่วชดเชย | 20ม | |
| 10 | คู่ความร้อน | 1 ชิ้น | 0-1200 |
| 11 | ส่วนประกอบไฟฟ้า | 1 ชุด | SCR, สวิตช์แอร์, แอมมิเตอร์, โวลต์มิเตอร์, รีเลย์ความร้อน และสวิตช์ |
5. แหล่งกำเนิดส่วนประกอบ
| เลขที่ | รายการ | ต้นทาง |
| 1 | ตัวควบคุมอุณหภูมิ | Huibang, ฉางโจว |
| 2 | สจล | เวยไซต์ มณฑลเจียงซู |
| 3 | แถบความต้านทาน | โชกัง ปักกิ่ง |
| 4 | วัสดุรักษาความร้อน | มินเย, ซานตง |
| 5 | วัสดุทนไฟ | อี้ซิง, มณฑลเจียงซู |
| 6 | ลด | Huibang, ฉางโจว, จีน |
| 7 | ส่วนประกอบไฟฟ้า | CHINT/เดลิซี่ |
| 8 | จานเตา | Jianda, Xinghua, จีน |
| 9 | ระบบไฮดรอลิค | โรงงานทำ |
