2000×900×600 มม ไฟฟ้าเตาเผาก้นรถโบกี้เฮิร์ธดับเตาเผา
1. ใบสมัคร
ส่วนใหญ่จะใช้เตาเผาโบกี้ไฟฟ้า RT3-100-12
สำหรับการชุบแข็ง เหล็กรูปพรรณ เหล็กหล่อ เหล็กสปริง และเหล็กกล้าเครื่องมือ
2. การแนะนำโครงสร้าง
เตาเผาโบกี้ RT3-100-12 ส่วนใหญ่ประกอบด้วยตัวเตา
เยื่อบุ, ประตูเตาเผาและระบบบีบอัดประตู, โบกี้, องค์ประกอบความร้อน,
อุปกรณ์หมุนเวียนและระบบควบคุมอุณหภูมิ
2.1 ขนร่างกายที่ดี
โครงสร้างเหล็กตัวถังรถ bottm ขายส่งทำจาก 8-12 #
เหล็กหน้าตัดและแผ่นเหล็ก≥4มม.เสาข้างและเสาหลังเป็น
ทำจากเหล็กหน้าตัดและเสริมด้วยเหล็กหน้าตัด
ผนังด้านนอกของเตาทาด้วยสีรองพื้น 2 ชั้นและ 2
ชั้นของสีเคลือบส่วนสำคัญของเตาทาสีกันความร้อน
สี.
2.2ซับใน
รถเข็นเตาหลอมความร้อนสร้างขึ้นด้วยระบบเส้นใยทั้งหมดซับใน
วัสดุที่ใช้เป็นเส้นใยอลูมิเนียมคุณภาพยึดด้วยชิ้นส่วนเหล็กกลมที่เป็นอลูมิเนียม
เส้นใยจะถูกบีบอัดล่วงหน้าเป็นบล็อก (แรงดึงดูดในการบีบอัด: ≥230Kg/m3) จากนั้น
ยึดติดกับตัวเตาด้วยชิ้นส่วนสแตนเลสทรงกลมซับในทนไฟนี้
โครงสร้างมีข้อดีของการนำความร้อนต่ำ, ความสามารถในการป้องกันการกระแทกที่แข็งแกร่ง,
และป้องกันการกัดเซาะซับในมีความหนารวม 350 มม.อลูมิเนียมซิลิเกต
เส้นใยทนอุณหภูมิสูงสุด 1260 ℃

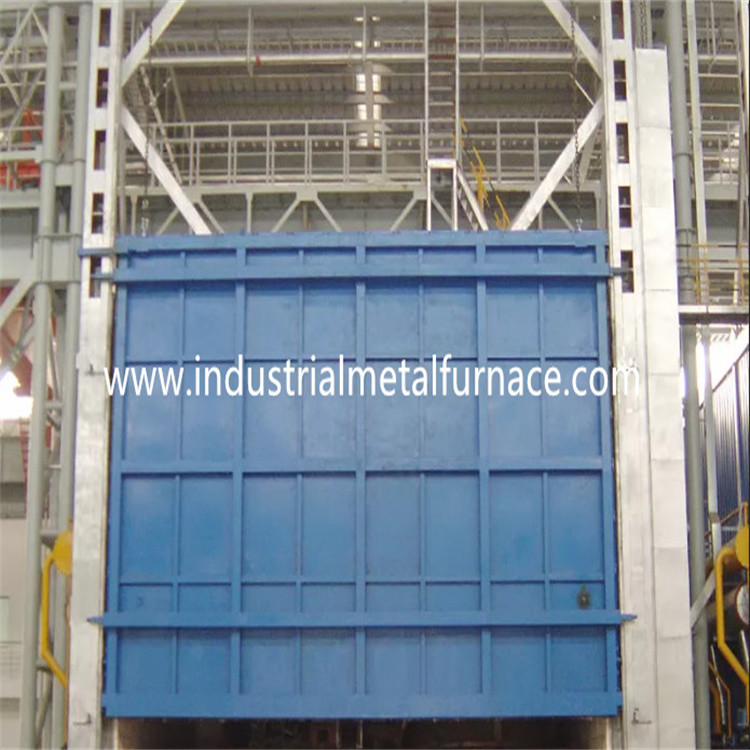

2.3ประตูเตาและระบบประตูขึ้น-ลง
ประตูเตาอบชนิดรถเข็นอุณหภูมิสูงประกอบด้วยซับในไฟเบอร์ทั้งหมดและ
ปลอกโครงสร้างเหล็กวงกบประตูผลิตจากเหล็กแผ่นหนา 12 มม.ประตูอยู่
สร้างด้วยบล็อกซิลิเกตอะลูมิเนียมไฟเบอร์แบบเดียวกับตัวเตาเดอะ
โครงสร้างโดยรวมของเตาจะคงรูปในขณะที่ร้อน
วิธีการขับรถของประตู:ประตูเตาถูกยกขึ้นและลงด้วยไฟฟ้า
โดยรอกและถูกปิดด้วยสปริง
2.4 โบกี้
โบกี้ประกอบด้วยโครงโบกี้ ล้อ ตัวถังก่ออิฐทนไฟกันร้อน
แผ่นหน้าโบกี้ที่ทนทาน องค์ประกอบความร้อน และกลไกขับเคลื่อนโบกี้
โครงสร้างโบกี้: โครงโบกี้ทำจากคาน 14 # และแผ่นเหล็ก 12 มม.
โบกี้สามารถทำงานได้เป็นเวลานานโดยไม่มีการเสียรูปเมื่อโหลดเต็มที่
ล้อ: ล้อผลิตจากเหล็กหล่อ ZG55#เพลาส่งกำลังคือ
ทำจากเหล็ก 45 # และผ่านการอบชุบด้วยความร้อนลูกปืนเกียร์มีน้ำหนักมาก
แบบเสาเข็มรับน้ำหนักมีทั้งหมด 6 ล้อและแต่ละล้อ
ล้อมีขนาดเส้นผ่านศูนย์กลาง 240 มม.
ตัวอาคารก่ออิฐ: ตัวโบกี้สร้างด้วยอิฐทนไฟผสมอลูมินาสูง
อิฐทนไฟและอิฐเก็บความร้อนตัวโบกี้ก่ออิฐถือปูน
มีช่องติดตั้งองค์ประกอบความร้อนเพื่อให้ง่ายต่อการติดตั้งองค์ประกอบความร้อน
ส่วนที่รับแรงกระแทกและพื้นที่รับน้ำหนักก่อด้วยอิฐชนิดหนักโดยเฉพาะ
อิฐทนไฟอลูมิเนียมสูงนอกจากนี้ยังมีพื้นที่ว่างเหลือสำหรับบุวัสดุทนไฟ
การขยายตัวเมื่อได้รับความร้อน
แผ่นหน้า Bogie หล่อด้วย Ni7N 30mm.อุณหภูมิสูงสุด≤1200℃มันมี
ใช้งานได้ยาวนานโดยไม่เสียรูปทรงและแตกร้าว
การซีล: การซีลระหว่างประตูเตาเผากับตัวเตาและโบกี้มีความสำคัญมากกว่า
ซีลระหว่างประตูเตาและตัวเตาใช้โครงสร้างแรงอัดสปริง
ซีลระหว่างโบกี้กับตัวเตาเป็นซีลอิฐและไฟเบอร์รูปทรงพิเศษ
บล็อกผ้าฝ้าย
2.5 องค์ประกอบความร้อน
องค์ประกอบความร้อน: แถบต้านทานโลหะผสมรูปร่างเกลียวความต้านทาน 0Cr27AL7Mo2
ติดตั้งอยู่ที่ผนังด้านข้าง 5 ด้าน ผนังด้านข้าง 2 ด้าน ผนังด้านหลัง ประตูเตา และด้านล่างโบกี้
แถบความต้านทานผลิตขึ้นผ่านแม่พิมพ์พิเศษ และติดตั้งใน
ผนังเตาด้วยเล็บพอร์ซเลนและมีปะเก็นพอร์ซเลนอยู่ระหว่างผนังไฟเบอร์
และแถบความต้านทานเพื่อหลีกเลี่ยงการลัดวงจรมี 1 โซนทำความร้อนนำออกทั้งหมด
แท่งตัวนำทำจากวัสดุ φ16 0Cr27AL7Mo
2.6 ระบบควบคุมไฟฟ้า
การควบคุมอุณหภูมิ: เตาใช้ตัวควบคุมอุณหภูมิอัจฉริยะเพื่อควบคุม
อุณหภูมิซึ่งมีฟังก์ชันปรับจูนเองเพื่อคำนวณพารามิเตอร์ PID ในอุดมคติ
และบรรลุความเสถียรของอุณหภูมิเครื่องควบคุมอุณหภูมิมีหน้าที่
สัญญาณเตือนอุณหภูมิสูงเกินและการป้องกันการแตกหักของคู่ความร้อน
เตาเผามี 1 โซนควบคุมอุณหภูมิสำหรับควบคุมการเชื่อมต่อระหว่าง
อุณหภูมิและการเคลื่อนที่ของมอเตอร์แต่ละโซนถูกตั้งค่าด้วยสัญญาณเตือนอุณหภูมิสูงเกิน
วงจรทำความร้อนใช้ SCR สองทิศทางและการควบคุมทริกเกอร์พลังงานถูกควบคุม
อย่างมีระเบียบแบบแผนตามสัดส่วนเวลา
ระบบสั่งงานควบคุมเป็นแบบทริกเกอร์กำลังขนาดใหญ่พร้อมหม้อน้ำและ
ระบบระบายความร้อนด้วยอากาศมีสวิตช์แอร์ด้วยมีห่วงทำความร้อน
แอมมิเตอร์, โวลต์มิเตอร์, ตัวบ่งชี้การเปิด-ปิดองค์ประกอบความร้อน, การป้องกันการเชื่อมต่อระหว่างการเปิดเครื่อง,
และมาตรการต่อสายดินอย่างปลอดภัย
การควบคุมการเคลื่อนไหว: ระบบควบคุมส่วนใหญ่ควบคุมการเคลื่อนไหวขึ้น-ลงของประตู
การบีบประตูและการเคลื่อนตัวของประตูเข้า-ออกนอกจากนี้ยังจำเป็นต้องมีการเคลื่อนไหว
เชื่อมโยงเพื่อความปลอดภัยในการปฏิบัติงาน
3.พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค |
| 1 | กำลังไฟ | ปรับได้ 100KW + 5% (1-100%) |
| 2 | แหล่งจ่ายไฟ | 380V, 3P, 50Hz |
| 3 | อุณหภูมิที่กำหนด |
1200 ℃ (อุณหภูมิดับ: AISI4340, 850℃; เหล็กโลหะผสม D2, 1,050 ℃;) |
| 4 | เขตควบคุม | 1 โซน |
| 5 | ขนาดการทำงานที่มีประสิทธิภาพ | 2000×900×600มม.(ยาว×กว้าง×สูง) |
| 6 | ชิ้นส่วนงาน | φ430×690มม. 4 ชิ้นต่อชุด |
| 7 | การเชื่อมต่อองค์ประกอบความร้อน | Ｙ |
| 8 | ความสม่ำเสมอของอุณหภูมิ | ±10℃ |
| 9 | ความแม่นยำในการวัดอุณหภูมิ | ±2℃ |
| 10 | การใช้พลังงานของเตาเปล่า | ≤18% |
| 11 | วิธีการควบคุมอุณหภูมิ | SCR, ตัวควบคุม PID;เครื่องควบคุมอุณหภูมิ Huibang พร้อมสัญญาณเตือนอุณหภูมิ |
| 12 | อุณหภูมิพื้นผิวเตาสูงขึ้น | <45 ℃ |
| 13 | องค์ประกอบความร้อน | 0Cr27AL7Mo2 |
| 14 | จานหน้าโบกี้ | Ni7N, 30 มม |
| 15 | วิธีการโหลด | สินค้าโหลดบนโบกี้ จากนั้นโบกี้จะเคลื่อนเข้าสู่เตาหลอม |
| 16 | บุเตา | เส้นใยทนไฟอุณหภูมิสูง |
| 17 | วิธีการเปิดประตูเตา | รอกไฟฟ้า ขึ้น-ลง ซีลด้วยสปริง |
| 18 | วิธีการเคลื่อนย้ายโบกี้ | โดย 2.2KW cycloidal pin gear speed reducer |
4. ขอบเขตการจัดหา
| เลขที่ | รายการ | Q'ty | หมายเหตุ |
| 1 | ตัวเตา | 1 ชุด | |
| 2 | โบกี้ | 1 ชุด | รวมทั้งจานหน้าโบกี้ |
| 3 | ระบบขับเคลื่อนไฟฟ้า | 2 ชุด | 1 ชุดสำหรับโบกี้และ 1 ชุดสำหรับประตู |
| 4 | องค์ประกอบความร้อน | 1 ชุด | แถบความต้านทาน 0Cr27AL7Mo |
| 5 | ระบบควบคุมอุณหภูมิ | 1 ชุดเตา | รวมถึงหน้าจอสัมผัส |
| 6 | ตู้คอนโทรล | 1 ชิ้น | |
| 7 | ตัวควบคุมอุณหภูมิ | 1 ชิ้น | |
| 8 | สจล | 3 ชิ้น | |
| 9 | ลวดตะกั่วชดเชย | 20 เมตร | |
| 10 | คู่ความร้อน | 1 ชิ้น | 0-1200 |
| 11 | ส่วนประกอบไฟฟ้า | 1 ชุด | SCR, สวิตช์แอร์, แอมมิเตอร์, โวลต์มิเตอร์, รีเลย์ความร้อน และสวิตช์ |
