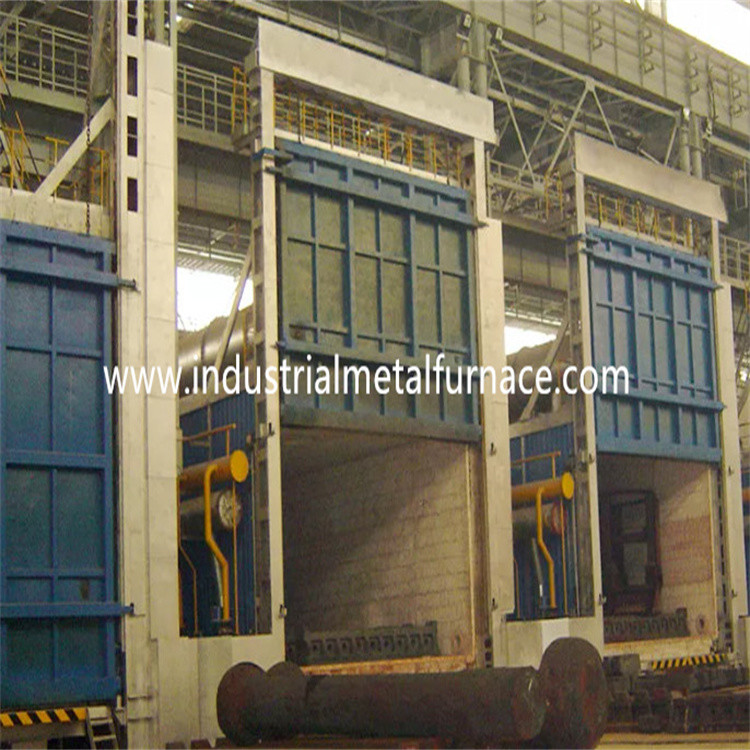

2500 × 1300 × 1100 มม. เตาไฟฟ้าด้านล่างของรถยนต์, เตา Bogie Hearth
1. ใบสมัคร
เตาโบกี้ไฟฟ้า RT3-105-6 เป็นส่วนใหญ่
ใช้สำหรับหลอม, แบ่งเบาบรรเทา, เหล็กรูปพรรณ, เหล็กหล่อ,
เหล็กสปริง เหล็กกล้าเครื่องมือ ผลิตภัณฑ์อะลูมิเนียม และมอเตอร์
2. การแนะนำโครงสร้าง
เตาเผาโบกี้ RT3-105-6 ส่วนใหญ่ประกอบด้วย
ตัวเตา, เยื่อบุ, ประตูเตาและระบบบีบอัดประตู,
โบกี้, องค์ประกอบความร้อน, อุปกรณ์หมุนเวียนและระบบควบคุมอุณหภูมิ
2.1 ขนร่างกายที่ดี
โครงสร้างเหล็กตัวถังด้านล่างของรถทำจาก 10-12 #
เหล็กหน้าตัดและแผ่นเหล็ก≥3มม.เสาข้างและเสาหลัง
ทำจากเหล็กหน้าตัดและเสริมด้วยเหล็กหน้าตัด
เหล็กดัดฟันผนังด้านนอกของเตาทาด้วยสีรองพื้น 2 ชั้น
และเคลือบสี2ชั้น.ส่วนสำคัญของเตาทาด้วยความร้อน
สีทน
2.2ซับใน
ตัวเตาโบกี้ฮาร์ทอุณหภูมิสูงถูกสร้างขึ้นด้วยระบบไฟเบอร์ทั้งหมด
วัสดุซับที่ใช้คือเส้นใยอลูมิเนียมคุณภาพยึดด้วยชิ้นส่วนเหล็กกลม
เส้นใยอะลูมิเนียมถูกบีบอัดไว้ล่วงหน้าเป็นบล็อก (แรงดึงดูดของแรงอัด:
≥230Kg / m3 ) จากนั้นยึดเข้ากับตัวเตาด้วยชิ้นส่วนสแตนเลสแบบกลม
โครงสร้างซับในทนไฟนี้มีข้อดีคือการนำความร้อนต่ำ
ความสามารถในการป้องกันการกระแทกที่แข็งแกร่งและป้องกันการสึกกร่อนซับในมีความหนาทั้งหมด
ขนาด 240 มม.เส้นใยอลูมิเนียมซิลิเกตทนต่ออุณหภูมิสูงสุด 950 ℃
2.3ประตูเตาและระบบประตูขึ้น-ลง
ประตูเตาไฟฟ้า Bogie Hearth ประกอบด้วยซับไฟเบอร์ทั้งหมดและ
ปลอกโครงสร้างเหล็กวงกบประตูทำด้วยเหล็กแผ่นหนา 10 มม.ประตู
สร้างด้วยบล็อกซิลิเกตอะลูมิเนียมไฟเบอร์แบบเดียวกับตัวเตา
โครงสร้างโดยรวมของเตาจะคงรูปอยู่ได้ในขณะที่ถูกความร้อน
วิธีการขับรถของประตู:ประตูเตาถูกยกขึ้นด้วยไฟฟ้าและ
ลงโดยรอกและถูกปิดด้วยสปริง
2.4 โบกี้
ตัวโบกี้ประกอบด้วยโครงโบกี้ ล้อ ตัวถังก่ออิฐทนไฟ
แผ่นหน้าโบกี้ทนความร้อน องค์ประกอบความร้อน และกลไกขับเคลื่อนโบกี้
โครงสร้างโบกี้: โครงโบกี้ทำจากคาน 14 # และแผ่นเหล็ก 10 มม.
โบกี้สามารถทำงานได้เป็นเวลานานโดยไม่มีการเสียรูปเมื่อโหลดเต็มที่
ล้อ: ล้อผลิตจากเหล็กหล่อ ZG55#เพลาส่งกำลัง
ทำจากเหล็ก 45 # และผ่านการอบชุบด้วยความร้อนลูกปืนเกียร์เป็นของ
แบกเสาชนิดหนักรับน้ำหนักล้อมีทั้งหมด 2 คู่
และแต่ละล้อมีเส้นผ่านศูนย์กลาง 240 มม.
ตัวถังก่ออิฐ: ตัวโบกี้สร้างด้วยส่วนผสมของวัสดุทนไฟอลูมินาสูง
อิฐมวลเบา อิฐทนไฟ และอิฐมวลเบาก่ออิฐถือปูน
ของโบกี้มีช่องติดตั้งองค์ประกอบความร้อนเพื่อให้ง่ายต่อการติดตั้งเครื่องทำความร้อน
องค์ประกอบส่วนที่รับแรงกระแทกและพื้นที่รับน้ำหนักมีการก่ออิฐโดยเฉพาะ
อิฐทนไฟอลูมิเนียมสูงชนิดหนักนอกจากนี้ยังมีพื้นที่ว่างเหลือสำหรับ
การขยายตัวของวัสดุทนไฟเมื่อได้รับความร้อน
การซีล: การซีลระหว่างประตูเตาเผากับตัวเตาหลอมและโบกี้มีมากขึ้น
สำคัญ.ซีลระหว่างประตูเตาและตัวเตาใช้สปริง
โครงสร้างการบีบอัดตราประทับระหว่างโบกี้กับตัวเตาเป็นตราของ
อิฐบล็อกรูปทรงพิเศษผสมใยฝ้าย
2.5 องค์ประกอบความร้อน
องค์ประกอบความร้อน: แถบต้านทานโลหะผสมรูปร่างเกลียวความต้านทาน 0Cr25AL5
ติดตั้งอยู่ที่ผนังด้านข้าง 5 ด้าน ผนังด้านข้าง 2 ด้าน ผนังด้านหลัง ประตูเตา และโบกี้
ด้านล่าง.แถบความต้านทานผลิตขึ้นโดยใช้แม่พิมพ์พิเศษและติดตั้ง
ในผนังเตาด้วยตะปูกระเบื้องและมีปะเก็นลายครามอยู่ระหว่าง
ผนังไฟเบอร์และแถบความต้านทานเพื่อหลีกเลี่ยงการลัดวงจรมีเครื่องทำความร้อน 1 เครื่อง
โซน.แท่งตัวนำตะกั่วออกทั้งหมดทำจากวัสดุ φ16 0Cr25AL5
2.6 ระบบควบคุมไฟฟ้า
การควบคุมอุณหภูมิ: เตาเผาใช้ตัวควบคุมอุณหภูมิอัจฉริยะ
ควบคุมอุณหภูมิซึ่งมีฟังก์ชันปรับจูนเองเพื่อคำนวณค่า PID ที่เหมาะสม
พารามิเตอร์และบรรลุความเสถียรของอุณหภูมิมีตัวควบคุมอุณหภูมิ
ฟังก์ชั่นการเตือนอุณหภูมิสูงเกินและการป้องกันการแตกหักของคู่ความร้อน
เตาเผามี 1 โซนควบคุมอุณหภูมิสำหรับควบคุมการเชื่อมต่อระหว่าง
อุณหภูมิและการเคลื่อนที่ของมอเตอร์แต่ละโซนมีการตั้งค่าอุณหภูมิเกิน
เตือน.วงจรทำความร้อนใช้ SCR สองทิศทางและการควบคุมทริกเกอร์เดอะ
พลังงานถูกควบคุมในลักษณะระเบียบสัดส่วนเวลา
ระบบสั่งงานควบคุมเป็นทริกเกอร์พลังงานขนาดใหญ่พร้อม a
หม้อน้ำและระบบระบายความร้อนด้วยอากาศมีสวิตช์แอร์ด้วยห่วงความร้อน
มีแอมมิเตอร์, โวลต์มิเตอร์, ไฟแสดงสถานะเปิด-ปิดองค์ประกอบความร้อน, เปิดเครื่อง
การป้องกันการเชื่อมต่อและการต่อลงดินอย่างปลอดภัย
การควบคุมการเคลื่อนไหว: ระบบควบคุมส่วนใหญ่ควบคุมการเคลื่อนไหวขึ้น-ลงของประตู
การบีบประตูและการเคลื่อนตัวของประตูเข้า-ออกนอกจากนี้ยังจำเป็นต้องมีการเคลื่อนไหว
เชื่อมโยงเพื่อความปลอดภัยในการปฏิบัติงาน
2.7 ระบบหมุนเวียนลมร้อน:
ส่วนใหญ่ประกอบด้วยพัดลมแบบแรงเหวี่ยงสองตัวและแผ่นนำอากาศในเตาเผา
ความร้อนที่ปล่อยออกมาจากองค์ประกอบความร้อนจะถูกเป่าอย่างสม่ำเสมอเพื่อให้ทำงานได้อย่างมีประสิทธิภาพ
โดยพัดลมหมุนเวียนผ่านแผ่นนำลมทำแผ่นนำอากาศ
ของ 1Cr18Ni9 และพัดลมและเพลาทำจาก 1Cr18Ni9Tiเพื่อให้แน่ใจว่า
การใช้งานปกติของตลับลูกปืน วิธีการระบายความร้อนคือการระบายความร้อนด้วยอากาศ
อุปกรณ์นำ: ส่วนใหญ่หมุนเวียนอากาศที่เกิดจากพัดลมหมุนเวียนในเตาเผา
ตามทิศทางของแผ่นนำทางในเตาได้อย่างมีประสิทธิภาพเพื่อให้อากาศเข้า
เตาผลิตการพาความร้อนอย่างรวดเร็วเพื่อให้บรรลุเป้าหมายของอุณหภูมิ
ความสม่ำเสมอวัสดุของแผ่นนำลมและโครงทั้งหมดทำจาก 304
แผ่นสแตนเลสแผ่นนำอากาศและกรอบเชื่อมต่อกันใน
วิธีที่เคลื่อนย้ายได้เพื่อให้แน่ใจว่ามีการขยายตัวของแผ่นนำอากาศฟรีภายใต้อุณหภูมิสูง
และสะดวกต่อการซ่อมแซมและบำรุงรักษา
3.พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค |
| 1 | กำลังไฟ | ปรับได้ 105KW + 5% (1-100%) |
| 2 | แหล่งจ่ายไฟ | 380V, 3P, 50Hz |
| 3 | อุณหภูมิที่กำหนด |
650 ℃ (อุณหภูมิทำงานปกติ: 400 ℃) |
| 4 | เขตควบคุม | 1 โซน |
| 5 | ขนาดการทำงานที่มีประสิทธิภาพ | 2500×1300×1100มม.(ยาว×กว้าง×สูง) |
| 6 | การเชื่อมต่อองค์ประกอบความร้อน | Ｙ |
| 7 | ความสม่ำเสมอของอุณหภูมิ | ±5℃ |
| 8 | ความแม่นยำในการวัดอุณหภูมิ | ±2℃ |
| 9 | การใช้พลังงานของเตาเปล่า | ≤18% |
| 10 | วิธีการควบคุมอุณหภูมิ | SCR, ตัวควบคุม PID;เครื่องควบคุมอุณหภูมิ Huibang พร้อมสัญญาณเตือนอุณหภูมิ |
| 11 | อุณหภูมิพื้นผิวเตาสูงขึ้น | <45 ℃ |
| 12 | องค์ประกอบความร้อน | 0Cr25AL5 |
| 13 | วิธีการโหลด | สินค้าโหลดบนโบกี้ จากนั้นโบกี้จะเคลื่อนเข้าสู่เตาหลอม |
| 14 | บุเตา | เส้นใยทนไฟมาตรฐาน |
| 15 | วิธีการเปิดประตูเตา | รอกไฟฟ้า ขึ้น-ลง ซีลด้วยสปริง |
| 16 | วิธีการเคลื่อนย้ายโบกี้ | โดย 2.2KW cycloidal pin gear speed reducer |
| 17 | พัดลมหมุนเวียน | พัดลมระบายความร้อนแบบแรงเหวี่ยง 2.2KW 2 ชุด |
| 18 | แผ่นนำอากาศ | แผ่นสแตนเลส 304 หนา 2 มม |
| 19 | ท่อไอเสีย | ท่อไอเสียสแตนเลสขนาด φ89 มม. สองชิ้นถูกติดตั้งที่ด้านบนของเตาหลอมท่อไอเสียแต่ละท่อมีแผ่นปิดซึ่งเปิดและปิดด้วยตนเอง |
