การรักษาความร้อนด้วยเตาหลอมไฟฟ้าสำหรับชิ้นส่วนอลูมิเนียม 3 โซน

การอบชุบด้วยความร้อนด้วยไฟฟ้าเตาอบสำหรับชิ้นส่วนอลูมิเนียม

1. การใช้งาน

เตาอบชุบความร้อนแบบรถเข็น RT3-200-5 อุณหภูมิต่ำ

เตาอบนี้ส่วนใหญ่ใช้สำหรับการอบชุบด้วยความร้อนเพื่อการคืนตัวและการอบอ่อนของผลิตภัณฑ์อลูมิเนียม

2. การแนะนำโครงสร้าง

เตาอบชุบความร้อน RT3-200-5 ประกอบด้วยโครงเตาอบเป็นหลัก

ผนังเตาอบ, ฉนวนเตาอบ, ประตูเตาอบและกลไกการยกประตู, กลไกการบีบอัดประตูเตาอบ, รถเข็นและกลไกการดึง, ซีลระหว่าง

ตัวเตาอบและรถเข็น, องค์ประกอบความร้อนและอุปกรณ์ยึด, พัดลมหมุนเวียนและระบบควบคุมอุณหภูมิเตาอบอัตโนมัติ

2.1 โครงเตาอบ

ผู้ผลิตเตาอบชุบความร้อนด้วยไฟฟ้า โครงสร้างเหล็กภายนอกทำจากเหล็กโครงสร้างขนาด 10-12# และแผ่นเหล็กหนา 4 มม. เสาข้างและเสาหลัง

ทำจากเหล็กโครงสร้าง และเสริมด้วยเหล็กโครงสร้างแบบยึดผนังภายนอกของเตาอบทาสีรองพื้น 2 ชั้น

และสีเคลือบ 2 ชั้น ส่วนสำคัญของเตาอบทาสีด้วยสีทนความร้อน

2.2 ฉนวนเตาอบ

ตัวเตาอบแบบรถเข็นขายส่งสร้างด้วยระบบไฟเบอร์ทั้งหมด วัสดุฉนวนที่ใช้เป็นใยแก้วคุณภาพสูงมาตรฐานยึดด้วยชิ้นส่วนเหล็กกลม

ใยแก้วอลูมิเนียมถูกอัดเป็นก้อนล่วงหน้า (แรงอัด: ≥230Kg/m3 ) แล้วยึดติดกับตัวเตาอบด้วยชิ้นส่วนเหล็กกลมสแตนเลส

โครงสร้างฉนวนทนไฟนี้มีข้อดีคือการนำความร้อนต่ำ, ความสามารถในการทนแรงกระแทกสูง, และทนต่อการกัดกร่อน ฉนวนมีความหนารวม

260 มม. ใยแก้วอลูมิเนียมทนอุณหภูมิสูงสุด 950°C

ใยแก้วทนไฟผลิตจาก Luyang, Shandong

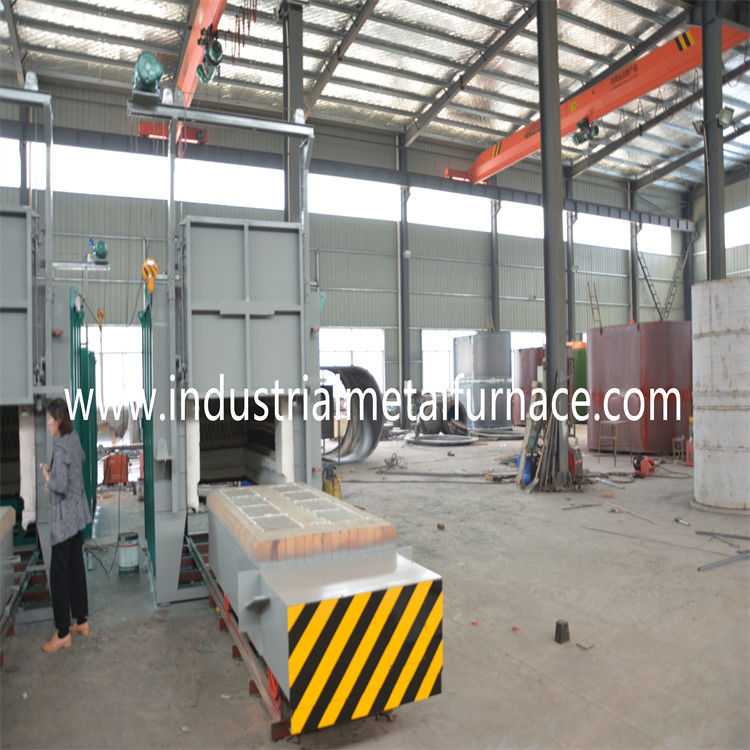

2.3 ประตูเตาอบและระบบขึ้น-ลงประตู, กลไกซีลประตูเตาอบ

ประตูเตาอบแบบรถเข็นอุณหภูมิสูงประกอบด้วยฉนวนใยแก้วทั้งหมดและโครงสร้างเหล็กหุ้ม กรอบประตูทำจากแผ่นเหล็กหนา 10 มม. ประตู

สร้างด้วยก้อนใยแก้วคุณภาพสูงมาตรฐานเช่นเดียวกับตัวเตาอบ โครงสร้างโดยรวมของเตาอบคงรูปขณะได้รับความร้อน

วิธีการขับเคลื่อนประตู: ประตูเตาอบจะถูกยกขึ้นและลงด้วยรอกไฟฟ้า และซีลด้วยน้ำหนักของประตูเตาอบเอง

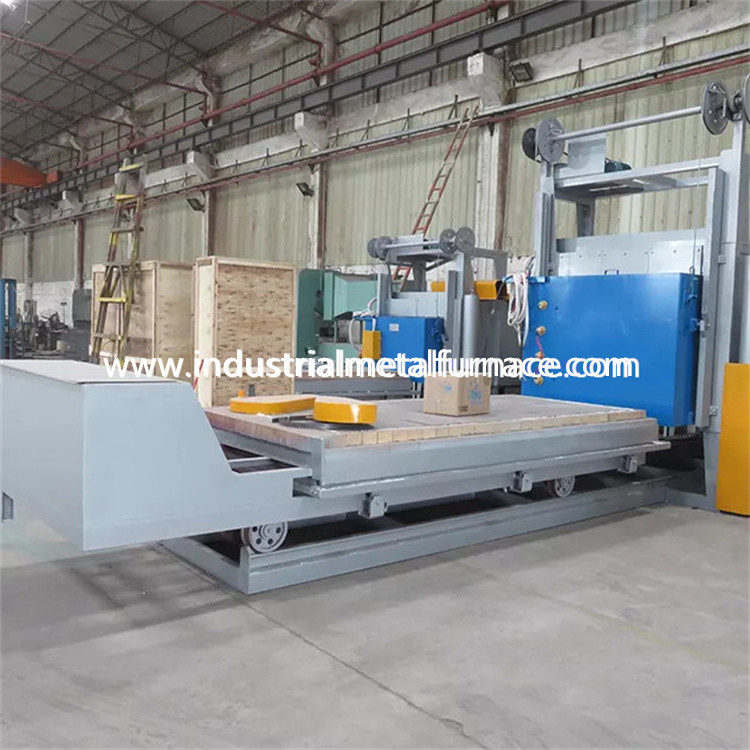

2.4 รถเข็น

รถเข็นประกอบด้วยโครงรถเข็น, แผ่นพื้นรถเข็น, ล้อ, ตัวอิฐทนไฟ, กลไกขับเคลื่อนรถเข็น

โครงสร้างรถเข็น: โครงรถเข็นทำจากเหล็กเส้นขนาด 14# และแผ่นเหล็กหนา 10 มม. รถเข็นสามารถทำงานได้นานโดยไม่เสียรูปภายใต้ภาระเต็มที่

ล้อ: ล้อทำจากเหล็กหล่อ ZG55# เพลาส่งกำลังทำจากเหล็ก 45# และผ่านการอบชุบด้วยความร้อน ตลับลูกปืนส่งกำลังเป็นตลับลูกปืนเสาแบบรับน้ำหนัก มีล้อทั้งหมด 3 คู่ และแต่ละล้อมีเส้นผ่านศูนย์กลาง 300 มม.

ตัวอิฐ: รถเข็นสร้างด้วยการผสมผสานระหว่างอิฐทนไฟอลูมินาสูงแบบหนัก, อิฐทนไฟแบบเบา, และอิฐฉนวนความร้อน บริเวณที่ถูกกระแทกและบริเวณรับน้ำหนักจะก่อด้วยอิฐทนไฟอลูมินาสูงแบบหนักเป็นพิเศษ นอกจากนี้ยังมีพื้นที่ว่างสำหรับการขยายตัวของฉนวนทนไฟเมื่อได้รับความร้อน

กลไกขับเคลื่อนรถเข็น: กลไกการเคลื่อนที่ของรถเข็นใช้โหมดเดินเอง และเคลื่อนที่เข้า-ออกเตาอบด้วยตัวลดความเร็ว การเคลื่อนที่ของรถเข็นมีความเสถียรและเชื่อถือได้

การซีล: การซีลเป็นส่วนสำคัญในการออกแบบเตาอบ มีผลโดยตรงต่อความสม่ำเสมอของอุณหภูมิในเตาอบและอายุการใช้งานของเตาอบ ในขณะเดียวกัน การใช้พลังงานและคุณภาพการอบชุบชิ้นงานก็ได้รับผลกระทบอย่างมาก

การซีลระหว่างประตูเตาอบกับตัวเตาอบและรถเข็นมีความสำคัญยิ่ง การซีลระหว่างประตูเตาอบกับตัวเตาอบใช้โครงสร้างสปริงบีบอัด การซีลระหว่างรถเข็นกับตัวเตาอบเป็นการซีลด้วยอิฐรูปทรงพิเศษและแผ่นใยฝ้าย

2.5 องค์ประกอบความร้อน

องค์ประกอบความร้อน: แถบต้านทานอัลลอยด์รูปเกลียว 0Cr25AL5 ติดตั้งอยู่ที่ผนังทั้งสองด้าน แถบต้านทานผลิตผ่านแม่พิมพ์พิเศษ และติดตั้งในผนังเตาอบด้วยหมุดเซรามิก และมีแผ่นรองเซรามิกอยู่ระหว่างผนังใยแก้วกับแถบต้านทานเพื่อป้องกันการลัดวงจร มี 3 โซนความร้อน บาร์นำไฟฟ้าทั้งหมดทำจากวัสดุ 0Cr25AL5 ขนาด φ16

2.6 ระบบควบคุมไฟฟ้า

การควบคุมอุณหภูมิ: เตาอบชุบความร้อนเพื่อการคืนตัวใช้ตัวควบคุมอุณหภูมิอัจฉริยะเพื่อควบคุมอุณหภูมิซึ่งมีฟังก์ชันปรับแต่งอัตโนมัติเพื่อคำนวณพารามิเตอร์ PID ที่เหมาะสมที่สุดและให้ความเสถียรของอุณหภูมิ ตัวควบคุมอุณหภูมิมีฟังก์ชันแจ้งเตือนอุณหภูมิเกินและการป้องกันสายเทอร์โมคัปเปิลขาด

เตาอบชุบความร้อนสำหรับโลหะมี 3 โซนควบคุมอุณหภูมิสำหรับการควบคุมการเชื่อมโยงระหว่างอุณหภูมิและการเคลื่อนที่ของมอเตอร์ แต่ละโซนมีการตั้งค่าการแจ้งเตือนอุณหภูมิเกิน

ระบบควบคุมการทำงานเป็นแบบทริกเกอร์กำลังสูงพร้อมแผงระบายความร้อนและระบบระบายความร้อนด้วยอากาศ นอกจากนี้ยังมีสวิตช์อากาศ วงจรทำความร้อนมีแอมมิเตอร์, โวลต์มิเตอร์, ไฟแสดงสถานะเปิด-ปิดองค์ประกอบความร้อน, การป้องกันการเชื่อมต่อกำลังไฟ, และมาตรการต่อสายดินที่ปลอดภัย

การควบคุมการเคลื่อนที่: ระบบควบคุมส่วนใหญ่ควบคุมการเคลื่อนที่ขึ้น-ลงของประตู, การบีบอัดประตู, และการเคลื่อนที่เข้า-ออกของประตู นอกจากนี้ การเคลื่อนที่ยังต้องเชื่อมโยงกันเพื่อให้แน่ใจความปลอดภัยในการปฏิบัติงาน

2.7 ระบบหมุนเวียนอากาศร้อน:

ประกอบด้วยพัดลมแบบแรงเหวี่ยงหนีศูนย์กลางสามตัวและแผ่นนำอากาศในเตาอบ ความร้อนที่ปล่อยออกมาจากองค์ประกอบความร้อนจะถูกเป่าอย่างสม่ำเสมอไปยังพื้นที่ทำงานที่มีประสิทธิภาพโดยพัดลมหมุนเวียนผ่านแผ่นนำอากาศ แผ่นนำอากาศทำจาก 1Cr18Ni9 และพัดลมและเพลาทำจาก 1Cr18Ni9Ti เพื่อให้แน่ใจว่าตลับลูกปืนใช้งานได้ตามปกติ วิธีการระบายความร้อนคือการระบายความร้อนด้วยอากาศ

2.8 อุปกรณ์นำทาง

มีหน้าที่หลักในการหมุนเวียนอากาศที่สร้างโดยพัดลมหมุนเวียนในเตาอบไปตามทิศทางของแผ่นเบี่ยงลมในเตาอบ เพื่อให้อากาศในเตาอบเกิดการพาความร้อนอย่างรวดเร็ว เพื่อให้บรรลุวัตถุประสงค์ของอุณหภูมิที่สม่ำเสมอ วัสดุของแผ่นเบี่ยงลมและโครงสร้างทำจากแผ่นสแตนเลส 304 ทั้งหมด แผ่นเบี่ยงลมและโครงสร้างเชื่อมต่อกันแบบเคลื่อนที่ได้เพื่อให้แน่ใจว่าแผ่นเบี่ยงลมสามารถขยายตัวได้อย่างอิสระภายใต้อุณหภูมิสูงและอำนวยความสะดวกในการซ่อมบำรุง

3. พารามิเตอร์ทางเทคนิคหลัก

เลขที่

รายการ

พารามิเตอร์ทางเทคนิค

1

กำลังไฟพิกัด

200KW (ปรับได้ 1-100%)

2

แหล่งจ่ายไฟ

480V, 3P, 60Hz;

3

อุณหภูมิพิกัด

500°C (อุณหภูมิทำงานปกติ: 450°C)

4

ความเร็วในการเพิ่มอุณหภูมิของเตาอบเปล่า

≤0.8h ทำความร้อนถึง 450°C

5

โซนควบคุม

3 โซน

6

วิธีการควบคุมอุณหภูมิ

ตัวควบคุมอุณหภูมิ Changzhou Huibang, หน้าจอสัมผัสพร้อมการสื่อสาร, การแจ้งเตือนอุณหภูมิเกิน;

7

ขนาดพื้นที่ทำงานที่มีประสิทธิภาพ

3650×1820×1820 มม. (ยาว×กว้าง×สูง)

8

การเชื่อมต่อองค์ประกอบความร้อน

Y Y Y

9

องค์ประกอบความร้อน

0Cr25AL5 (แถบ)

10

แผ่นพื้นรถเข็น

เหล็กทนความร้อน CrMnN หนา 30 มม.

11

ความแม่นยำในการวัดอุณหภูมิ

±1°C

12

การใช้พลังงานของเตาอบเปล่า

≤18%

13

วิธีการเปิดประตูเตาอบ

รอกไฟฟ้า 1 ตัน ขึ้น-ลง, ซีลด้วยน้ำหนักประตูเตาอบเอง

14

วิธีการเคลื่อนที่ของรถเข็น

โดยตัวลดความเร็วแบบเฟืองสะพานหมุน 3KW เคลื่อนที่เข้า-ออกเตาอบ

15

พัดลมหมุนเวียน

พัดลมแรงเหวี่ยงหนีศูนย์กลางระบายความร้อนด้วยอากาศ 7.5KW, 3 ชุด

16

แผ่นนำอากาศ
