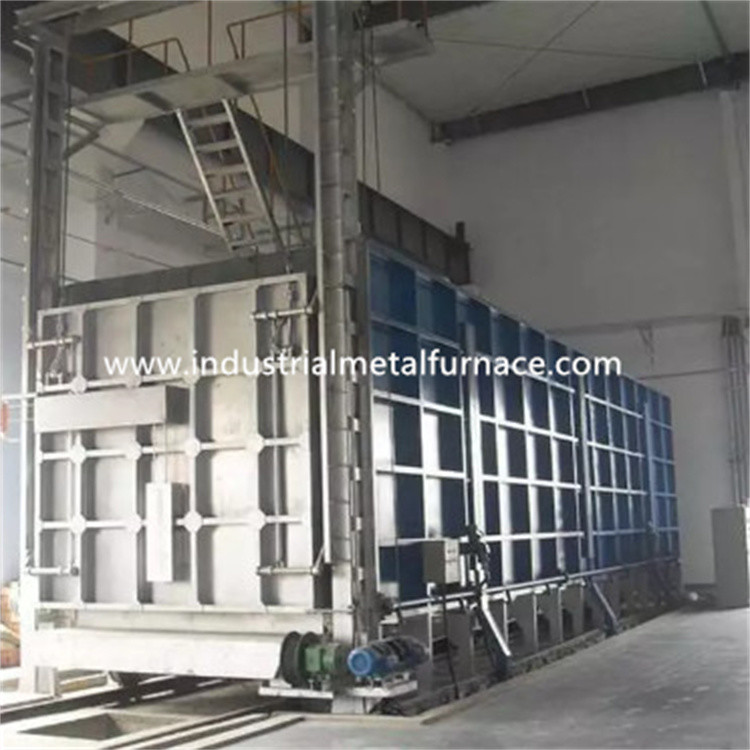

รถเข็นเอียง ด้านล่างรถโบกี้ดับอย่างรวดเร็ว
เตารักษาความร้อน , เตาอบรักษาความร้อน
1. ข้อดี
เครื่องบำบัดความร้อนด้านล่างของรถยนต์แบบเอียงเป็นเครื่องประหยัดพลังงานมาตรฐานเป็นระยะ
เตาเผาที่มีโครงสร้างประหยัดพลังงานเป็นพิเศษและประหยัดพลังงานได้ถึง 80%เดอะ
รถเข็นใช้อิฐปิดผนึกป้องกันการชนกัน, กลไกการเอียงอัตโนมัติ, การปิดผนึกอัตโนมัติ
ประตูรถเข็นและเตาเผา และการเชื่อมต่อรางในตัวไม่จำเป็นต้องมีรากฐาน
การติดตั้ง.สามารถใช้เมื่อวางบนพื้นแนวนอนและยึดกับ
แผ่นฐานรากเหล็กหรือสกรูขยายตัว รถเข็นเอียงเตารักษาความร้อนคือ
ส่วนใหญ่ใช้สำหรับการอบชุบโครเมียมสูงและเหล็กแมงกานีสสูง
การหล่อ เหล็กหล่อกลมและลูกกลิ้ง ลูกเหล็ก 45 ชิ้นส่วนเหล็กและสแตนเลส
2. พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | กำลังไฟ (กิโลวัตต์) | อุณหภูมิที่กำหนด (℃) | พิกัดแรงดันไฟฟ้า (V) | เบอร์เฟส | ขนาดพื้นที่ใช้งาน (มม.) | โหลดสูงสุด (กก.) | น้ำหนัก (กิโลกรัม) |
| RT2-65-9 | 65 | 950 | 380 | 3 | 1100*550*450 | 1,000 | 3500 |
| RT2-105-9 | 150 | 950 | 380 | 3 | 1500*800*600 | 2500 | 5200 |
| RT2-180-9 | 180 | 950 | 380 | 3 | 2100*1050*750 | 5,000 | 9800 |
| RT2-320-9 | 320 | 950 | 380 | 3 | 3000*1350*950 | 12000 | 18000 |
หมายเหตุ: บริษัทสามารถออกแบบและผลิตพิเศษตามความต้องการของผู้ใช้.
3.โครงสร้างเตาอบอบชุบความร้อน
เปลือกเตารถเข็นแบบเอียงถูกเชื่อมด้วยแผ่นเหล็กและเหล็กส่วนและด้านล่างของตัวเตาเชื่อมต่อกับรางไฟของรถเข็นผู้ใช้ไม่ต้องติดตั้งฐานรากแต่ต้องวางบนพื้นซีเมนต์เรียบเท่านั้น
การบุเตาเผาใช้อิฐทนไฟเป็นวัสดุบุเตา ซึ่งช่วยประหยัดพลังงานได้ประมาณ 80% เมื่อเทียบกับเตาเผาโครงสร้างอิฐแบบดั้งเดิมผ้าห่มเส้นใยยาว อิฐไดอะตอม และผงเวอร์มิคูไลท์ใช้เป็นวัสดุฉนวนกันความร้อนปากเตาใช้อิฐป้องกันการชนกันหนักและอิฐทนแรงกดอลูมิเนียมสูงหนักบนพื้นผิวรถเข็นนอกจากการก่ออิฐทนไฟแบบเขาวงกตระหว่างตัวเตาไฟฟ้าและรถเข็นแล้ว กลไกการปิดผนึกที่ทำหน้าที่ด้วยตัวเองยังใช้เพื่อลดการแผ่รังสีความร้อนและการสูญเสียการพาความร้อนของเตาไฟฟ้า และปรับปรุงความสม่ำเสมอของอุณหภูมิเตา
องค์ประกอบความร้อนของการรักษาความร้อนของเตาเผาโลหะทำจากลวดโลหะผสมที่ทนต่ออุณหภูมิสูงพันเป็นรูปเกลียวซึ่งกระจายอยู่ที่ด้านข้างเตาเผา ประตูเตา ผนังด้านหลังและอิฐวางลวดรถเข็น และยึดด้วยอิฐซ็อกเก็ตมาตรฐานแห่งชาติ .
รถเข็นติดตั้งแผ่นด้านล่างของเตาเหล็กหล่อทนแรงดันและอุณหภูมิสูงเพื่อบรรทุกชิ้นส่วน เพื่อป้องกันความเสียหายขององค์ประกอบความร้อนเนื่องจากตะกรันออกไซด์ที่ตกลงไปในช่องว่างของแผ่นด้านล่างการสัมผัสระหว่างแผ่นด้านล่างของเตาเผากับตัวเตาจะใช้ประเภทปลั๊กอินเพื่อให้แน่ใจว่าการใช้งานปกติ จำเป็นต้องล้างตะกรันออกไซด์ใต้แผ่นด้านล่างของเตาหลอมด้านล่างของรถยนต์บ่อยๆโดยทั่วไปให้ล้างสัปดาห์ละครั้งระหว่างการไล่อากาศ ให้ยกแผ่นด้านล่างของเตาเผาและไล่ตะกรันออกไซด์ในร่องลวดต้านทานด้วยลมอัดระวังอย่าให้ตะกรันออกไซด์ทำให้เกิดการลัดวงจรในลวดเตา
อุปกรณ์ประตูเตารักษาความร้อนแบบรถเข็นประกอบด้วยประตูเตา กลไกการยกประตูเตา และอุปกรณ์กดประตูเตาเปลือกของประตูเตาเผาถูกเชื่อมด้วยเหล็กรูปพรรณและแผ่นเหล็ก โดยมีโครงสร้างโครงที่มั่นคง ซึ่งซ้อนด้วยโมดูลอัดเส้นใยทนไฟจำเป็นต้องมีประสิทธิภาพฉนวนกันความร้อนที่ดีและน้ำหนักเบาอุปกรณ์ยกของประตูเตาใช้อุปกรณ์ไฟฟ้าซึ่งส่วนใหญ่ประกอบด้วยกรอบประตูเตาเผา, คานยกประตูเตาเผา, ตัวลด, เฟือง, เพลาส่งกำลังและแบริ่งการเคลื่อนที่ขึ้นและลงของประตูเตาเผานั้นขับเคลื่อนโดยการส่งสัญญาณบวกและลบบนตัวลด ตัวลดแรงยกของประตูเตายังติดตั้งอุปกรณ์เบรกซึ่งสามารถป้องกันการเคลื่อนตัวของประตูเตาในระหว่างกระบวนการยกได้อย่างมีประสิทธิภาพ เตาเผา อุปกรณ์กดประตูใช้โครงสร้างการกดสปริงขั้นสูงในประเทศเมื่อจำเป็นต้องยกเตาเผา ประตูเตาเผาจะปลดประตูเตาโดยอัตโนมัติผ่านคันโยก และเลื่อนประตูในแนวนอนออกจากระยะหนึ่งแล้วยกขึ้นเมื่อประตูเตาเผาลดระดับลงและจำเป็นต้องกดประตูเตาเผาลงบนรอกของรถเข็น แรงสปริงจะเคลื่อนประตูเตาเผาในแนวนอนเข้าสู่สถานะการปิดผนึกแบบอัดผ่านคันโยกอุปกรณ์กดของโครงสร้างนี้ทำให้ไม่มีแรงเสียดทานระหว่างพื้นผิวไฟเบอร์บนประตูเตาเผาและผ้าฝ้ายปากเตา และมีลักษณะการทำงานที่ดีและอายุการใช้งานยาวนาน
โครงรถเข็นขึ้นรูปจากการเชื่อมเหล็กรูปพรรณ และความแข็งแกร่งทำให้ไม่เสียรูปเมื่อบรรทุกเต็มพิกัด ภายในสร้างด้วยอิฐทนไฟ ส่วนและส่วนรับน้ำหนักที่ชนได้ง่ายสร้างด้วยอิฐมวลหนักเพื่อเพิ่มความแข็งแรงของโครงสร้าง ซับในเตารถเข็นใช้โครงสร้างที่ขับเคลื่อนด้วยตัวเองและเฟืองขับของตัวลดจะขับเคลื่อนล้อเดินเพื่อเดินบนราง ซีลรถเข็นใช้ซีลโครงสร้างเขาวงกตอัตโนมัติเมื่อรถเข็นเข้าสู่เตาเผา จะถูกยกขึ้นและปิดผนึกโดยอัตโนมัติผ่านการกระทำของลูกเบี้ยวและลูกกลิ้งลาด เมื่อรถเข็นออกจาก ร่องปิดผนึกจะตกลงโดยอัตโนมัติ และทรายปิดผนึกในร่องปิดผนึกไม่จำเป็นต้องเพิ่มบ่อยครั้งหลังจาก ถูกเติมเมื่อรถเข็นออก การยกขึ้นและลงของประตูเตาจะถูกควบคุมด้วยระบบไฟฟ้า พร้อมกับเบรกแม่เหล็กไฟฟ้า ซึ่งสามารถป้องกันแรงเฉื่อยจากการชนกับตัวเตา และการควบคุมการประสาน นั่นคือ หลังจากเปิดประตูเตาเล็กน้อยโดยอัตโนมัติ ตัดองค์ประกอบความร้อนออกและคืนแหล่งจ่ายไฟของกลไกการเคลื่อนที่ของรถเข็นพร้อมกันหลังจากประตูเตาปิดเข้าที่แล้ว ให้ตัดการจ่ายไฟโดยอัตโนมัติของกลไกการเคลื่อนที่ของรถเข็นและคืนค่าการจ่ายไฟให้กับองค์ประกอบความร้อนในเวลาเดียวกัน
กลไกการพลิกคว่ำของไฮดรอลิก: กลไกการพลิกคว่ำของไฮดรอลิกประกอบด้วยมอเตอร์ ปั๊มลูกสูบ โซลินอยด์วาล์ว และกระบอกน้ำมันไฮดรอลิกตู้ควบคุมควบคุมด้วยปุ่มไฟฟ้าและติดตั้งอุปกรณ์ป้องกันการพลิกคว่ำเพื่อให้ใช้งานสะดวก
หมายเหตุ: สามารถเลือกผ้าฝ้ายไฟเบอร์ประหยัดพลังงานสำหรับซับในเตาเผาได้ และผลการประหยัดพลังงานจะชัดเจนมากขึ้นถึงประมาณ 60%
