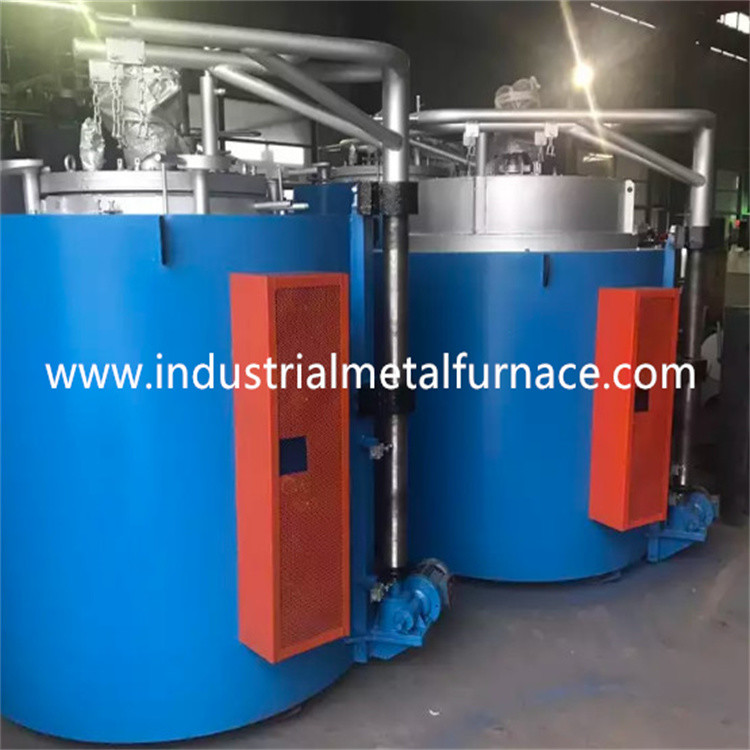

เตาเผาแบบหลุมต้านทานไฟฟ้า เตาแก๊สไนไตรดิ้งพร้อมระบบควบคุมศักยภาพไนโตรเจนอัตโนมัติ
1.Application
เตาเผาไนไตรด์ชนิดหลุม RN2-80-6 ชุดนี้ (ต่อไปนี้จะเรียกว่าเตาไฟฟ้า) เป็นเตาไฟฟ้าแบบเป็นระยะ ซึ่งใช้สำหรับก๊าซไนไตรด์แบบอ่อนด้วยแก๊สของเหล็กกล้าคาร์บอน เหล็กกล้าผสม เหล็กหล่อ ผลิตภัณฑ์จากผงโลหะและวัสดุอื่นๆในเวลาเดียวกัน เตาบำบัดความร้อนยังใช้สำหรับแก๊สคาร์บูไรเซชันของชิ้นส่วนเหล็กกล้าคาร์บอน
2.ข้อกำหนดทางเทคนิค
| สิ่งของ | หน่วย | RN2-80-6 |
| แรงดันไฟฟ้า | วี | 380 |
| กำลังไฟพิกัด | กิโลวัตต์ | 80 |
| จำนวนเฟส | 3 | |
| ความถี่ | HZ | 50 |
| วิธีการเชื่อมต่อ | ปปปป | |
| อุณหภูมิในการทำงาน | ℃ | 650 |
| การใช้พลังงานเตาเปล่า | KW | ≤18% |
| กำลังโหลด | กิโลกรัม | 600 |
| มิติการทำงานที่มีประสิทธิภาพ | มม | Ф900×1000 |
| น้ำหนักเตา | กิโลกรัม | 3580 |
| การควบคุมอุณหภูมิ | PID, การควบคุม SCR |
3.เงื่อนไขการให้บริการ
3.1 ใช้ในร่ม
3.2 อุณหภูมิแวดล้อมของเตาเผาแบบหลุมอยู่ภายในช่วง -5 ℃-40 ℃
3.3 ความชื้นสัมพัทธ์เฉลี่ยรายเดือนในพื้นที่ใช้งานไม่เกิน 85% และอุณหภูมิเฉลี่ยรายเดือนไม่สูงกว่า 30 ℃
3.4 ไม่มีฝุ่นนำไฟฟ้า ก๊าซระเบิด และก๊าซกัดกร่อนที่สามารถทำลายโลหะและฉนวนรอบ ๆ อย่างร้ายแรง
3.5 ไม่มีการสั่นสะเทือนและความปั่นป่วนที่เห็นได้ชัด
4.แนะนำโครงสร้าง
เตาเผาความร้อนแบบหลุมนี้เป็นเตาเผาแบบทำงานเป็นระยะ ซึ่งประกอบด้วยตัวเตาหลอม ระบบปิดผนึก และระบบควบคุมอุณหภูมิ
เตาบำบัดความร้อนแบบหลุมประกอบด้วยเปลือกเตา, ซับในเตา, องค์ประกอบความร้อน, ถังปิด, ฝาครอบเตา, พัดลม, กลไกการยกฝาครอบเตา ฯลฯ
เปลือกเตา: เชื่อมจากส่วนเหล็กและแผ่นเหล็กเหล็กช่อง 14# ถูกเชื่อมนอกเปลือกเตาเพื่อติดตั้งอุปกรณ์ยกของฝาครอบเตาหลอม
ซับในเตา: เป็นโครงสร้างคอมโพสิตชั้นวัสดุทนไฟใช้อิฐทนไฟน้ำหนักเบาที่มีความถ่วงจำเพาะ 0.6g/cm3 และชั้นฉนวนใช้เส้นใยทนไฟอะลูมิเนียมซิลิเกตความหนาของซับในเตาคือ 300 มม. ซึ่งสามารถประหยัดพลังงานและลดการบริโภคได้อย่างมีประสิทธิภาพ
องค์ประกอบความร้อน: ลวดโลหะผสมต้านทานสูง 0cr25al5 ที่ผลิตโดย Beijing Shougang ถูกพันเป็นเกลียวและวางบนอิฐวางลวดของซับในเตาเผาเครื่องทำความร้อนแบ่งออกเป็นสองโซนควบคุมอุณหภูมิ
ถังเก็บความร้อน: เหล็กกล้าทนความร้อน 1Cr18Ni9 ใช้สำหรับการเชื่อมและการขึ้นรูป และการบรรจุแร่ใยหินหรือยางซิลิโคนชนิด "O" ใช้สำหรับปิดผนึกถังเก็บความร้อนและฝาครอบเตาหลอมและใช้น้ำหล่อเย็นด้านล่างเพื่อให้แน่ใจว่าใช้แหวนปิดผนึกในระยะยาว
ฝาครอบเตา: แผงทำจากแผ่นเหล็ก A3 ขนาด 35 มม.กล่องฉนวนหุ้มเตาหลอมเชื่อมด้วยเหล็กทนความร้อนสแตนเลสและหุ้มฉนวนด้วยผ้าฝ้ายใยอลูมิเนียมซิลิเกตฝาปิดและถังเก็บความเย็นของเตาประเภทหลุมสำหรับการอบชุบโลหะด้วยความร้อนถูกปิดผนึกด้วยการปิดผนึกสองครั้งและระบายความร้อนด้วยน้ำฝาครอบเตามีพัดลมระบายความร้อนด้วยน้ำ หัวฉีดน้ำหยดสามรู เกจวัดแรงดันรูปตัวยู ท่อไอเสีย ฯลฯ ก๊าซแอมโมเนียถูกขยายไปยังขดลวดที่ส่วนล่างของถังเก็บเสียงโดยสามรูหยดผ่าน ท่อส่งผ่านการรักษาเสถียรภาพความดัน, การอบแห้งและโซลินอยด์วาล์ว
พัดลม: ติดตั้งบนฝาครอบเตา และใบพัดใช้ใบพัดลมแบบแรงเหวี่ยงที่เชื่อมด้วยแผ่นเหล็กทนความร้อน 1Cr18Ni9Ti ซึ่งประกอบขึ้นหลังจากการทดสอบสมดุลไดนามิกและสถิตซีลระหว่างพัดลมและเพลาใช้โครงสร้างที่เชื่อมต่อกันและใช้ระบายความร้อนด้วยน้ำ
กลไกการยกฝาครอบเตาแบบหลุม: การยกฝาครอบเตาหลอมเสร็จสมบูรณ์โดยกลไกการยกสกรูตะกั่วแบบไฟฟ้าเมื่อต้องยกฝาครอบเตาหลอมขึ้น ตราบใดที่มอเตอร์สตาร์ท ฝาครอบเตาหลอมจะเพิ่มขึ้นอย่างช้าๆหากจำเป็นต้องลดฝาครอบเตาหลอม ให้เปิดสกรูนำของมอเตอร์ให้ต่ำลง และฝาครอบเตาหลอมจะลดลงอย่างช้าๆที่เพลายก มีลิมิตสวิตช์สองตัวเมื่อเพลายกขึ้น สวิตช์ขีดจำกัดล่างจะตัดไฟของพัดลมไฟฟ้าโดยอัตโนมัติเพื่อหลีกเลี่ยงการทำงานที่เป็นอันตรายเมื่อฝาครอบเตาหลอมถูกยกขึ้นเพียงพอ ขีดจำกัดบนจะตัดกระแสไฟของมอเตอร์โดยอัตโนมัติเพื่อหลีกเลี่ยงอุบัติเหตุ
อุณหภูมิถูกควบคุมโดยวงจรเรียงกระแสควบคุมด้วยซิลิกอน PID และอุณหภูมิถูกควบคุมโดยตัวควบคุมอุณหภูมิ Shanghai Guolongสามารถปรับกำลังไฟขนาดใหญ่และขนาดเล็กได้ และยังสามารถปรับเปลี่ยนความไม่สมดุลของกระแสไฟสามเฟสได้อีกด้วยเครื่อง Shanghai Dahua บันทึกอุณหภูมินอกจากนี้ยังมีชุดตู้ควบคุมที่ครบชุดพร้อมเสียงเตือนและภาพ ระบบตัดกระแสไฟอัตโนมัติและฟังก์ชันอื่นๆ
