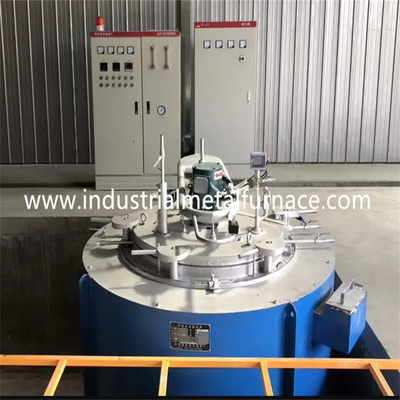

75kW อุตสาหกรรมการรักษาความร้อนหลุมประเภทเตาแก๊สไนไตรด์
1.Application
เตาเผาแก๊สไนไตรด์ขนาด 75kW ชุดนี้เป็นเตาไฟฟ้าแบบใช้ไฟฟ้าเป็นระยะ ซึ่งใช้สำหรับแก๊สไนไตรดิ้งแบบอ่อนของเหล็กกล้าคาร์บอน เหล็กกล้าผสม เหล็กหล่อ ผลิตภัณฑ์ผงโลหะ และวัสดุอื่นๆเตาไนไตรดิ้งแบบหลุมอาจเป็นแบบสูญญากาศหรือแบบไม่มีสูญญากาศ
2.ประสิทธิภาพทางเทคนิคหลัก
1. กำลังไฟ 75KW
2. ขนาดการทำงานที่มีประสิทธิภาพ: Φ 800×1000mm
3. แรงดันไฟ 380V 50Hz
4. การควบคุมอุณหภูมิของโซนความร้อน: 2 โซน
5. จำนวนเฟส/วิธีการเชื่อมต่อ:Y;
6. อุณหภูมิสูงสุด 650 ℃
7. โหมดควบคุมอุณหภูมิการควบคุม PID, ตัวควบคุมอุณหภูมิ Shanghai Guolong, เครื่องบันทึกอุณหภูมิแบบไร้กระดาษพร้อมสัญญาณเตือนอุณหภูมิเกิน;
8. ความแม่นยำในการควบคุมอุณหภูมิ ± 2 ℃
9. ความสม่ำเสมอของอุณหภูมิเตาหลอม ± 8 ℃
10. การใช้พลังงานเตาเปล่า: ≤ 18%
11. อุณหภูมิผนังด้านนอกของเปลือกเตาหลอม ≤ 45 ℃
12. องค์ประกอบความร้อน: 0Cr25Al5
13. โหมดทำความร้อน: สี่ด้าน
14. แบบซับใน: โครงสร้างไฟเบอร์เต็มตัว
15. การยกฝาครอบเตาหลอมแบบยกสกรูไฟฟ้า
3. แนะนำโครงสร้าง
เตาไฟฟ้านี้เป็นเตาเผาแบบทำงานเป็นระยะ ซึ่งประกอบด้วยตัวเตา ระบบปิดผนึก และระบบควบคุมอุณหภูมิ
ประกอบด้วยเปลือกเตา, ซับในเตาเผา, องค์ประกอบความร้อน, ถังท่อปิด, ฝาครอบเตา, พัดลม, กลไกการยกฝาครอบเตา ฯลฯ
เพื่อตอบสนองความต้องการการระบายความร้อนของลูกค้าสำหรับชิ้นงาน อุปกรณ์ทำความเย็นอย่างรวดเร็วจะติดตั้งโบลเวอร์ที่ด้านล่างของเตาบำบัดความร้อนแบบหลุม และเปิดพอร์ตระบายความร้อนหลายช่องที่ส่วนบนของตัวเตาหลอมเมื่อเตาไฟฟ้าทำงาน ให้ปิดพอร์ตทำความเย็นเมื่อแผ่ความร้อน ให้เปิดพอร์ตการแผ่รังสีและพัดลม เพื่อให้อากาศในเตาเผาไหลและนำความร้อนออกมา เพื่อให้บรรลุวัตถุประสงค์ของการทำความเย็นอย่างรวดเร็ว
4.ระบบควบคุมไฟฟ้า
การควบคุมอุณหภูมิใช้ตัวควบคุมอุณหภูมิ Shanghai Guolong โดยการตั้งค่าพารามิเตอร์ที่เหมาะสม การควบคุมโซนอุณหภูมิสามารถทำได้ด้วยการใช้ฟังก์ชันการปรับตัวเองแบบออนไลน์ พารามิเตอร์ PID ของเตาเผาสามารถคำนวณได้เพื่อให้เกิดความเสถียรของอุณหภูมิในอุดมคติ
การควบคุมความร้อนใช้ประเภททริกเกอร์ไทริสเตอร์พลังงานความร้อนที่ส่งออกสามารถเปลี่ยนแปลงได้เพื่อรับรู้การควบคุมอุณหภูมิในโซนอุณหภูมิ
ระบบเตือนอุณหภูมิเกินในวงจรควบคุมความร้อนในกรณีที่อุณหภูมิสูงเกินไปในบางพื้นที่ (โดยทั่วไปจะใช้สัญญาณเตือนการเบี่ยงเบน) คอนแทคเตอร์กำลังสูงในวงจรหลักจะตัดวงจรความร้อนหลักในบริเวณนี้ในเวลาเดียวกัน จะมีการเตือนด้วยเสียงและภาพสำหรับเตาเผาไนไตรด์
คอนแทคเตอร์ไฟฟ้ากระแสสลับ ฟิวส์เร็ว รีเลย์ระดับกลาง สวิตช์เดินทาง สวิตช์การทำงาน ปุ่ม ตัวบ่งชี้สัญญาณ และอุปกรณ์ควบคุมหลักอื่นๆ อุปกรณ์ควบคุมและแสดงผลเป็นผลิตภัณฑ์ที่เชื่อถือได้ซึ่งผลิตโดยผู้ผลิตที่มีชื่อเสียงทั้งในและต่างประเทศ (แบรนด์ Delixi)เครื่องมือบ่งชี้กระแสและแรงดันมีอายุการใช้งานที่ละเอียดอ่อน แม่นยำ เชื่อถือได้และยาวนาน
ตู้ควบคุมไฟฟ้า: ตัวตู้ของเตาประเภทหลุมต้านทานไฟฟ้าใช้ตู้ควบคุมที่ผลิตโดยผู้ผลิตมืออาชีพตามมาตรฐานไฟฟ้าขนาด โครงสร้าง และสีของตู้เป็นไปตามมาตรฐานที่ใช้กันทั่วไปในและต่างประเทศ และการติดตั้ง การเดินสาย และการระบุอุปกรณ์ในตู้เป็นไปตามมาตรฐานที่เกี่ยวข้อง
การเชื่อมต่อจากตู้ควบคุมไปยังวงจรหลักของตัวเตาใช้ลวดหุ้มฉนวนแกนทองแดงการระบุหมายเลขลวดทั้งหมดจะต้องทำจากวัสดุหมายเลขลวดพิเศษและพิมพ์อย่างเป็นทางการเพื่อหลีกเลี่ยงไม่ให้หมายเลขลวดหลุดสายไฟทั้งหมดในร่องลึกจะมีหมายเลขกำกับทุกๆ สองเมตร เพื่ออำนวยความสะดวกในการตรวจสอบแต่ละเส้นระหว่างการบำรุงรักษา
5. บริการหลังการขายและความมุ่งมั่น
เตาแก๊สไนไตรดิ้งรับประกัน 13 เดือนนับจากวันที่จัดส่ง
6.ขอบเขตการจัดหา
| เลขที่ | สิ่งของ | Q'ty | หมายเหตุ |
| 1 | ตัวเตา | 1 ชุด | |
| 2 | องค์ประกอบความร้อน | 1 ชุด | แถบต้านทาน 0cr25al5 |
| 3 | อุปกรณ์ยกฝาเตา | 1 ชุด | |
| 4 | เตาเผาถัง | 1 ชุด | 1Cr18Ni9Ti |
| 5 | ระบบควบคุมอุณหภูมิ |
1 ชุด |
|
| 6 | ตู้ควบคุม | 1 ชิ้น | 2000X800X600mm |
| 7.1 | ตัวควบคุมอุณหภูมิ Shanghai Guolong | 2 ชิ้น | TCW-32A |
| 7.2 | SCR | 6 ชิ้น | |
| 7.3 | ตัวนำการชดเชย | 40 เมตร | |
| 7.4 | เทอร์โมคัปเปิล | 2 ชิ้น | พิมพ์ K |
| 7.5 |
รองรับไฟฟ้า |
ครบชุด |
แอมมิเตอร์คอนแทคแอร์สวิตช์แอมมิเตอร์โวลต์มิเตอร์สวิตช์รีเลย์ความร้อน ฯลฯ |
| 7.6 | ข้อมูลทางเทคนิค | ||
| 8 | ภาพวาดทั่วไป |
1 สำเนา |
|
| 8.1 | แผนภาพการเดินสายไฟภายนอกของเตาไฟฟ้า |
1 สำเนา |
|
| 8.2 | ภาพวาดมูลนิธิ | 1 สำเนา | |
| 8.3 | แผนผังไฟฟ้าของระบบควบคุมอุณหภูมิ | 1 สำเนา | |
| 8.4 | คู่มือการใช้งานเตาไฟฟ้า | 1 สำเนา | |
| 8.5 | ใบรับรองการใช้เตาไฟฟ้า | 1 สำเนา | |
| 8.6 | คู่มือการใช้งานตู้ควบคุม | 1 สำเนา |
