Wondery VACUUM PULSE PLASMA ION GAS Nitriding Furnace พาวเวอร์ซัพพลายพัลส์
1.Application
เตาเผาก๊าซไนไตรดิ้งอุตสาหกรรมส่วนใหญ่ใช้สำหรับไอออนไนไตรดิ้ง ไอออนไนโตรคาร์บูไรซิ่ง (ไนไตรดิ้งอ่อน) กระบวนการบำบัดความร้อนด้วยสารเคมีในพลาสมาของชิ้นส่วนเครื่องจักรกลเพื่อปรับเปลี่ยนพื้นผิวของชิ้นส่วนทางกล และรับคุณสมบัติทางกล ทางกายภาพ และทางเคมีที่ต้องการ

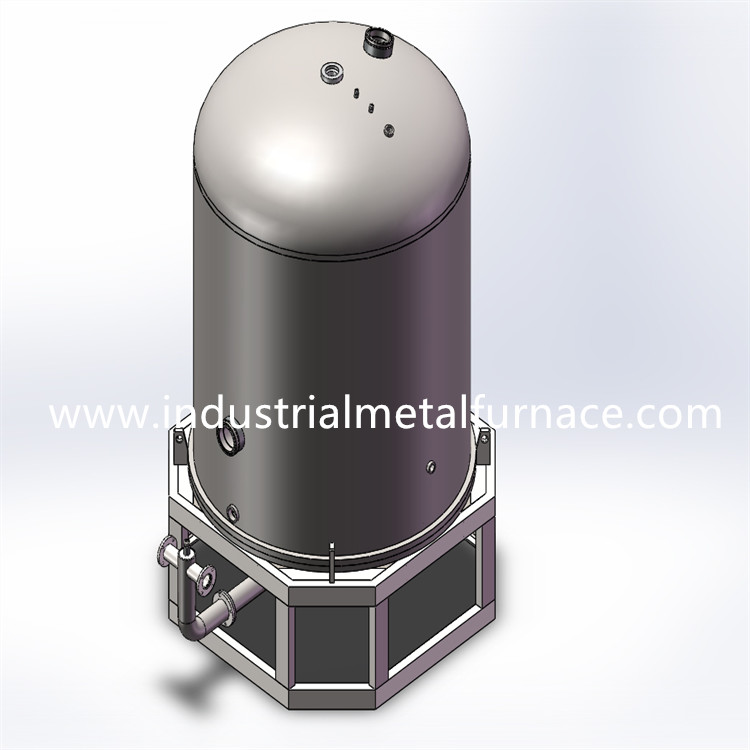

ชุดสมบูรณ์ของเตาบำบัดความร้อนทางอุตสาหกรรมประกอบด้วยแหล่งจ่ายไฟอิออนพัลส์ ตัวเตาสุญญากาศ ระบบดูดฝุ่น ระบบวัดอุณหภูมิและควบคุมอุณหภูมิ ระบบจ่ายแก๊ส ฯลฯ
2.พารามิเตอร์ทางเทคนิค
| แบบอย่าง | WDLC30A | WDLC50A | WDLC75A | WDLC100A | WDLC150A | WDLC300A |
| กระแสเฉลี่ย | 30A | 50A | 75A | 100A | 150A | 300A |
| ยอดปัจจุบัน | 60A | 100A | 150A | 200A | 300A | 400A |
รอบการทำงาน (แหล่งจ่ายไฟพัลส์): 0.10-0.85 ปรับได้
ความถี่พัลส์ (แหล่งจ่ายไฟพัลส์): 1000hz
โหมดควบคุม (แหล่งจ่ายไฟพัลส์): ความถี่คงที่และการปรับความกว้าง
รูปคลื่นเอาท์พุท (แหล่งจ่ายไฟพัลส์): คลื่นสี่เหลี่ยมสี่เหลี่ยม

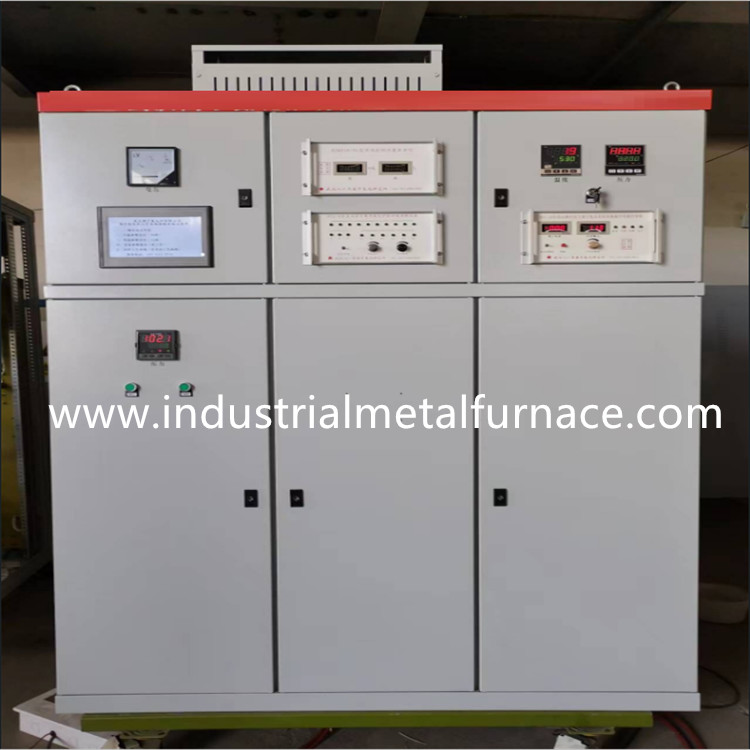

3.พัลส์ไอออนพาวเวอร์ซัพพลาย
3.1 แหล่งจ่ายไฟไอออนพัลส์
แหล่งจ่ายไฟแบบพัลส์ไอออนเป็นเครื่องบดสับที่ประกอบด้วยส่วนประกอบ IGBT และวงจรควบคุม ซึ่งเพิ่มโดยใช้แหล่งจ่ายไฟ DC ไอออนสามารถรับกระแสพัลส์พร้อมวัฏจักรหน้าที่ที่ปรับได้ผ่านการสับเมื่อเทียบกับแหล่งจ่ายไฟ DC แหล่งจ่ายไฟแบบพัลส์มีข้อดีของการดับเพลิงอย่างรวดเร็วและการประหยัดพลังงาน (ประหยัดพลังงานประมาณ 20%)เป็นผลิตภัณฑ์ที่ได้รับการปรับปรุงของแหล่งจ่ายไฟ DCแหล่งจ่ายไฟนี้สามารถใช้กันอย่างแพร่หลายในการทำไอออนไนไตรดิ้ง อิออนคาร์บูไรซิ่ง การทำให้เป็นโลหะด้วยไอออน และด้านอื่นๆ
แหล่งจ่ายไฟแบบพัลส์ไอออนสำหรับเตาแก๊สไนไตรดิ้งมีการป้องกันไฟฟ้าลัดวงจรแอโนดและแคโทด กระแสไฟเกินและแรงดันไฟเกิน เฟสล้มเหลวและการทำงานผิดพลาด ซึ่งช่วยปรับปรุงฟังก์ชันการป้องกันตนเองของแหล่งจ่ายไฟจากปัจจัยภายนอก
แหล่งจ่ายไฟอิออนแบบพัลส์ที่ผลิตโดยบริษัทของเราแบ่งออกเป็นประเภทการควบคุมเครื่องมือและประเภทการควบคุมด้วยคอมพิวเตอร์
3.2 แหล่งจ่ายไฟของพัลส์ไอออนที่ควบคุมด้วยเครื่องมือ
ผู้ใช้สามารถตั้งค่าเส้นโค้งการเพิ่มขึ้นของอุณหภูมิแบบหลายขั้นตอนและระยะการถือครองในตัวควบคุมอุณหภูมิล่วงหน้าได้ตามข้อกำหนดของกระบวนการ และตั้งค่าเส้นโค้งการเพิ่มแรงดันแบบหลายขั้นตอนและแพลตฟอร์มการบำรุงรักษาแรงดันในตัวควบคุมแรงดันด้วยการควบคุมและควบคุม PID ที่ปรับเปลี่ยนได้แบบคลุมเครือ ทำให้มั่นใจได้ว่าอุณหภูมิและความดันจะดำเนินการอย่างสมบูรณ์ในเตาเผาไนไตรด์แบบสุญญากาศตามกระบวนการที่ตั้งไว้ และดำเนินการควบคุมอัตโนมัติของกระบวนการทั้งหมดอย่างสมบูรณ์ด้วยวิธีนี้ ช่วยประหยัดกำลังคน หลีกเลี่ยงอิทธิพลของการดำเนินการด้วยตนเองต่อคุณภาพของกระบวนการ และความเสถียรและความสามารถในการทำซ้ำของคุณภาพของกระบวนการจะดีขึ้นอย่างมาก
รูปต่อไปนี้แสดงกราฟอุณหภูมิและกราฟแรงดันของกระบวนการ ซึ่งสามารถตั้งค่าได้ในตัวควบคุมอุณหภูมิและตัวควบคุมอุณหภูมิ
3.3 คอมพิวเตอร์ควบคุมแหล่งจ่ายไฟไอออนพัลซิ่ง
แหล่งจ่ายไฟไอออนแบบพัลซิ่งที่ควบคุมด้วยคอมพิวเตอร์ถูกนำมาใช้กันอย่างแพร่หลายสำหรับเตาเผาพลาสมาไอออนไนไตรด์
โฮสต์ใช้ตัวควบคุมแบบตั้งโปรแกรมได้ของ Mitsubishi และคอมพิวเตอร์เชิงพาณิชย์ทั่วไป (หรือคอมพิวเตอร์อุตสาหกรรม) และซอฟต์แวร์กำหนดค่าการควบคุมอุตสาหกรรมของจีน MCGSมี 10 ส่วนของอุณหภูมิที่เพิ่มขึ้นและการควบคุม PID ของฉนวน โดยมีความแม่นยำในการควบคุมอุณหภูมิของเครื่องมือที่ ± 1 ℃, การเพิ่มแรงดันและการควบคุมแรงดัน 10 ส่วน และความแม่นยำในการควบคุมแรงดันที่ ± 1pA
อินเทอร์เฟซที่น่าพึงพอใจช่วยให้คุณทำงานในสภาพแวดล้อมที่ผ่อนคลายอินเทอร์เฟซหน้าต่างที่ชัดเจนและข้อความแจ้งทำให้การดำเนินการง่ายและสะดวกการเขียนโปรแกรมที่สะดวกและยืดหยุ่นช่วยให้คุณปรับการตั้งค่าพารามิเตอร์กระบวนการได้ทันเวลาตามความต้องการของคุณในระหว่างการประมวลผลสามารถจัดเก็บพารามิเตอร์กระบวนการในอดีตสำหรับการตรวจสอบและการโทรในอนาคต
ข้อมูลอุณหภูมิจริงและแรงดันเตาเผาก๊าซไนไตรด์ของกระบวนการทั้งหมดจะถูกเก็บไว้ในคอมพิวเตอร์หลังจากประมวลผลโดยซอฟต์แวร์กราฟิกแล้ว สิ่งเหล่านี้จะแสดงบนหน้าจอคอมพิวเตอร์ในรูปแบบของเส้นโค้งกราฟิกสี และสามารถพิมพ์และบันทึกได้ ซึ่งเป็นประโยชน์อย่างมากในการวิเคราะห์และปรับปรุงกระบวนการ
ต่อไปนี้เป็นอินเทอร์เฟซหน้าต่างของเส้นโค้งประวัติศาสตร์ของอุปกรณ์ในบริษัทของเรา
หน้าจอนี้สามารถสืบค้นเส้นโค้งของบันทึกทางประวัติศาสตร์ รวมทั้งเส้นโค้งเป้าหมายและเส้นโค้งจริง
หมายเหตุ: เส้นทึบสีแดงบนหน้าจอนี้คือกราฟอุณหภูมิจริงที่บันทึกไว้ และเส้นทึบสีน้ำเงินคือกราฟแรงดันจริงที่บันทึกไว้
อุปกรณ์พัลส์ไอออนไนไตรด์ที่ควบคุมด้วยคอมพิวเตอร์ช่วยปรับปรุงคุณภาพกระบวนการไนไตรด์ของก๊าซอย่างมากและมอบความสะดวกสบายให้กับผู้ใช้
