Wondery Vacuum Heat Treatment เตาแก๊สไนไตรดิ้งพลาสม่าไอออนไนไตรดิ้งเตา
1. บทนำทั่วไป

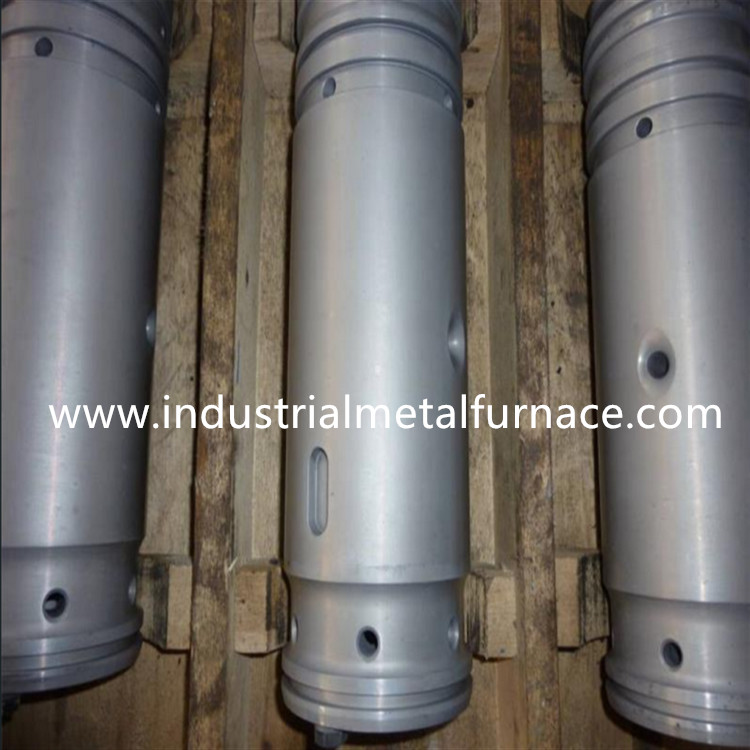

เตาเผาพลาสมาไอออนไนไตรดิ้งส่วนใหญ่จะใช้สำหรับไอออนไนไตรดิ้ง ไอออนไนโตรคาร์บูไรซิ่ง (ไนไตรดิ้งอ่อน) การบำบัดความร้อนด้วยสารเคมีในพลาสมาของชิ้นส่วนเครื่องจักรกลเพื่อปรับเปลี่ยนพื้นผิวของชิ้นส่วนทางกล และรับคุณสมบัติทางกลและเคมีกายภาพที่จำเป็นอุปกรณ์ครบชุดประกอบด้วยแหล่งจ่ายไฟไอออน ระบบควบคุมอัตโนมัติ ตัวเตาสุญญากาศ ระบบดูดฝุ่น ระบบวัดอุณหภูมิและควบคุม และระบบจ่ายก๊าซ
2. พารามิเตอร์ทางเทคนิคหลักของอุปกรณ์พัลส์ไอออนไนไตรด์ WDLC-150AZ
|
2.1 แรงดันขาออก: 0-900v ปรับได้อย่างต่อเนื่อง; 2.2 กระแสไฟขาออกเฉลี่ยสูงสุด: 150A; 2.3 กระแสไฟสูงสุดของพัลส์: 300A 2.4 ความถี่พัลส์: 1000Hz 2.5 ขนาดการทำงาน: φ1600×1200mm; 2.6 อุณหภูมิในการทำงาน: ≤ 650 ℃; 2.7 พิกัดโหลด: 3000kg; 2.8 จำกัดสูญญากาศ: ≤ 6.67pa; 2.9 อัตราการเพิ่มขึ้นของแรงดัน: ≤ 0.13pa/min; 2.10 เวลาในการปั๊มสุญญากาศถึง 20Pa: ≤ 30min; 2.11 เวลาอาร์คดับ: ≤ 15 μ s 2.12 ความแม่นยำในการควบคุมอุณหภูมิ: ± 1 ℃ 2.13 ความแม่นยำในการควบคุมแรงดัน: ± 1 Pa; 2.14 การควบคุมกระบวนการอัตโนมัติ
|
3. คุณสมบัติของอุปกรณ์
บริษัทของเราสั่งสมประสบการณ์มากมายในอุปกรณ์และเทคโนโลยีไอออนไนไตรดิ้ง โดยเน้นที่ความน่าเชื่อถือ ความเสถียร และนวัตกรรมของอุปกรณ์อุปกรณ์ส่วนใหญ่มีคุณสมบัติทางเทคนิคดังต่อไปนี้:
3.1 ตัวเตาแก๊สไนไตรด์แบบสุญญากาศจะต้องผลิตขึ้นตามกระบวนการเชื่อมอย่างเคร่งครัดเพื่อให้แน่ใจว่าพื้นผิวการปิดผนึกทั้งหมดจะไม่เสียรูปและให้แน่ใจว่าความต้องการการปิดผนึกสูญญากาศเป็นเวลานาน
3.2 วงจรตัดการป้องกันได้รับการออกแบบมาเป็นพิเศษเพื่อป้องกันอุปกรณ์และชิ้นงานในเตาเผาโดยอัตโนมัติ แม้ว่าจะมีการลัดวงจรระหว่างขั้วบวกและขั้วลบ
3.3 ไทริสเตอร์ของวงจรเรียงกระแส ไดโอด และส่วนประกอบ IGBT ของวงจรสร้างพัลส์ของแหล่งจ่ายไฟทั้งหมดใช้โมดูลนำเข้าที่มีวงจรเรียบง่ายและคุณภาพที่เชื่อถือได้
3.4 ปุ่มการทำงานได้รับการปกป้องจากกันเพื่อไม่ให้อุปกรณ์เสียหายแม้ว่าผู้ปฏิบัติงานจะทำผิดพลาดก็ตาม
3.5 การควบคุมการกระทำใช้วงจรที่แข็งตัวซึ่งมีวงจรอย่างง่ายและปรับปรุงความน่าเชื่อถืออย่างมาก

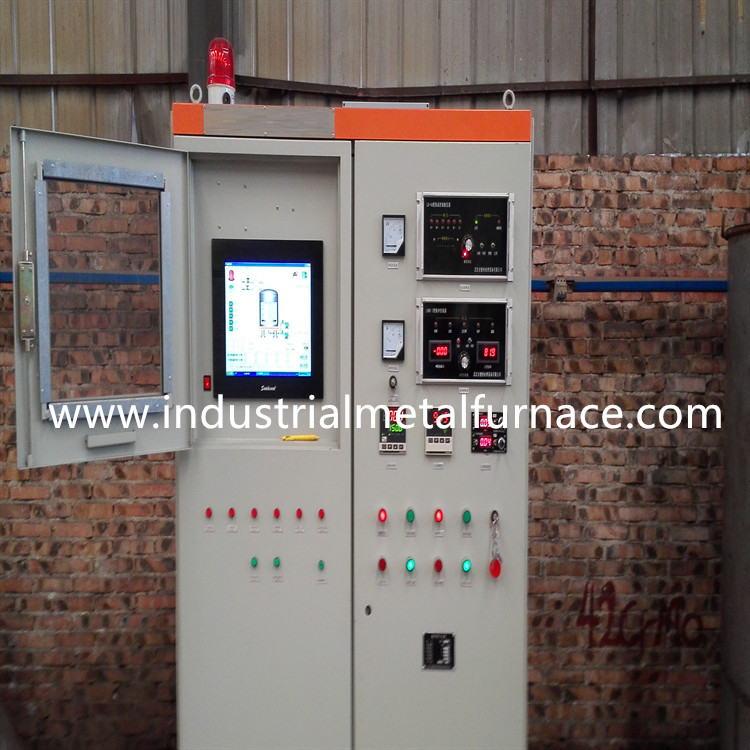

3.6 การดำเนินการและการควบคุมทั้งหมดจะถูกป้อนข้อมูลจากคอมพิวเตอร์และเสร็จสิ้นโดย PLC เพื่อให้เกิดการควบคุมอัตโนมัติของกระบวนการการควบคุมอัตโนมัติทำได้โดยตัวควบคุมแบบตั้งโปรแกรมได้ของ Mitsubishi และ HMI และอุณหภูมิและความดันของกระบวนการทั้งหมดจะถูกควบคุมโดย PLCดัชนีทางเทคนิคของระบบมีดังนี้:
3.6.1.ความแม่นยำในการควบคุมอุณหภูมิ ±1℃
3.6.2.ความแม่นยำในการควบคุมแรงดัน ±1Pa
3.6.3.เตาเผาความร้อนไนไตรดิ้งใช้ HMI เพื่อตั้งค่าพารามิเตอร์กระบวนการและตรวจสอบกระบวนการไนไตรดิ้งแบบเรียลไทม์
4. การกำหนดค่าอุปกรณ์
| สิ่งของ | ข้อมูลจำเพาะ | จำนวน (ชุด) |
| แหล่งจ่ายไฟพัลส์ไอออน | WDLC-150AZ | 1 |

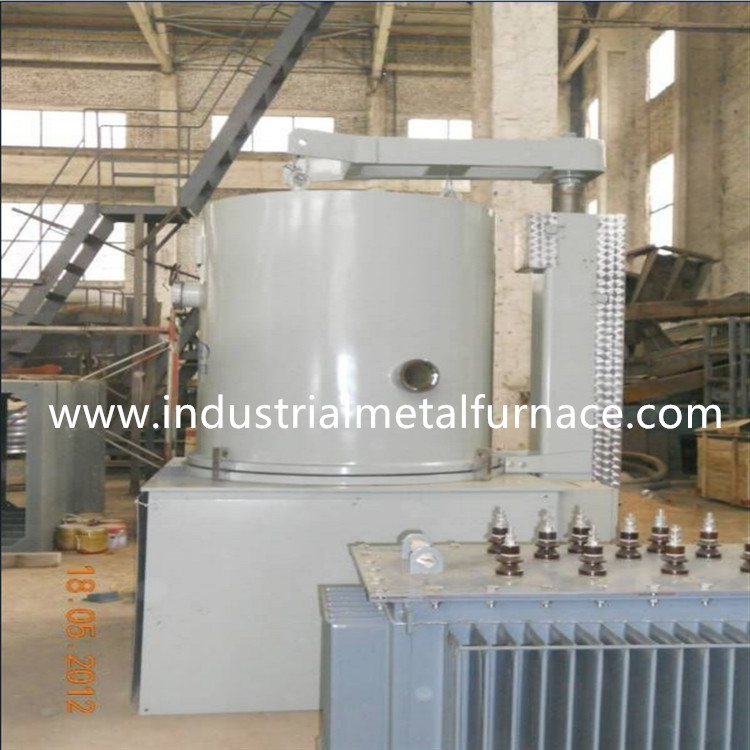

| ตัวเตาสุญญากาศไอออนไนไตรด์ | ขนาดที่มีประสิทธิภาพ: φ1600×1200mm (H) | 1 |
| ปั๊มสุญญากาศ | 2X-30 | 2 |
| วาล์วผีเสื้อสุญญากาศไฟฟ้า | GID-65 (หนิงโป) | 2 |
| โซลินอยด์วาล์วสุญญากาศ | DDC-JQ65 (หนิงโป) | 2 |
| ตัวควบคุมการไหลของมวล | D07 (ปักกิ่ง) | 2 |
| เกจวัดสูญญากาศแรงดันฟิล์ม | ZJ-1C เฉิงตู | 1 |
| ตัวควบคุมความดัน | ชิมะเดน ประเทศญี่ปุ่น | 1 |
| ตัวควบคุมอุณหภูมิ | ชิมะเดน ประเทศญี่ปุ่น | 1 |
| วงจรเรียงกระแสหม้อแปลงไฟฟ้า | แช่น้ำมัน 180KVA (หวู่ฮั่น) | 1 |
| PLC (คอนโทรลเลอร์ที่ตั้งโปรแกรมได้) | FX ซีรีส์ Mitsubishi | 1 |
| คอมพิวเตอร์ควบคุมอุตสาหกรรม | หน้าจอสัมผัสสี 15" | 1 |
