1. การปฐมนิเทศโดยย่อ
เตาโบกี้ไฟฟ้ารุ่น RT3-70-12 ส่วนใหญ่จะใช้สำหรับการหลอม การชุบแข็งของเหล็กโครงสร้าง เหล็กหล่อ เหล็กสปริง และเหล็กกล้าเครื่องมือ

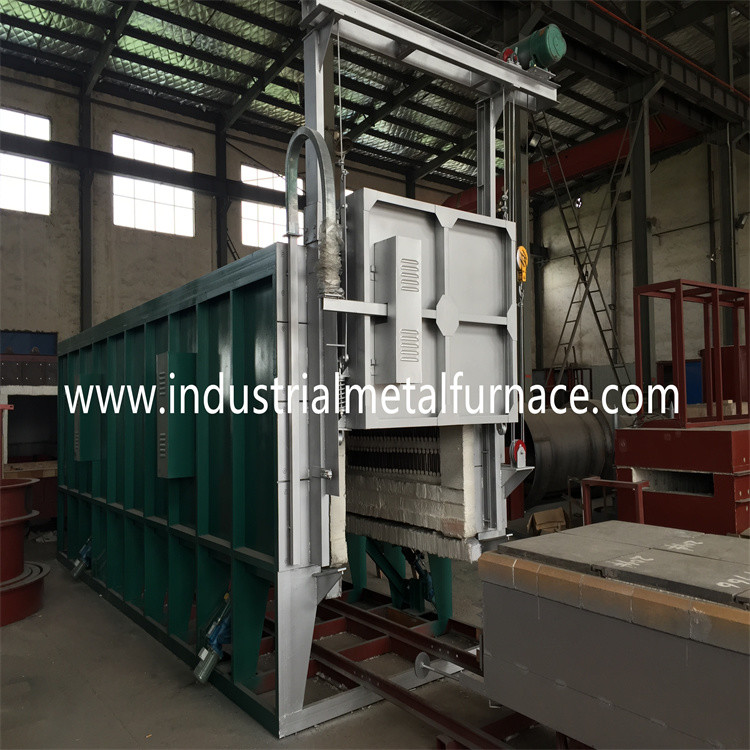

เตาโบกี้เตาส่วนใหญ่ประกอบด้วยตัวเตา, เยื่อบุ, ประตูเตาและระบบบีบอัดประตู, โบกี้, กลไกการปิดผนึก, องค์ประกอบความร้อน, ระบบควบคุมอุณหภูมิ
2. ข้อกำหนดทางเทคนิค
| เลขที่ | รายการ | ข้อมูลจำเพาะ |
| 1 |
กำลังไฟ |
ปรับได้ 480KW + 5% (1-100%) |
| 2 |
แหล่งจ่ายไฟ |
380V, 3P, 50Hz หรือกำหนดเอง |
| 3 |
อุณหภูมิที่กำหนด |
1,050 ℃ (อุณหภูมิทำงานปกติ: 850-1,000 ℃) |
| 4 |
เขตควบคุม |
5 โซน |
| 5 |
ขนาดการทำงานที่มีประสิทธิภาพ |
11,000 × 1800 × 1,000 มม. (กว้าง x สูง x สูง) |
| 6 |
การเชื่อมต่อองค์ประกอบความร้อน |
Ｙ |
| 7 |
วิธีการควบคุมอุณหภูมิ |
SCR, ตัวควบคุม PID;เครื่องควบคุมอุณหภูมิ Shimaden พร้อมอินเทอร์เฟซการสื่อสาร 485 หน้าจอสัมผัสขนาด 10.1 นิ้ว (สามารถบันทึกข้อมูลประวัติ กระบวนการจัดเก็บ การส่งออกดิสก์ U ภาพหน้าจอ และฟังก์ชันอื่นๆ พร้อมสัญญาณเตือนอุณหภูมิสูงเกิน) |
| 8 |
องค์ประกอบความร้อน |
0Cr21AL6Nb (แถบ) |
| 9 |
จานหน้าโบกี้ |
ZG30Cr24Ni7SiN เหล็กทนความร้อน, ความหนา 30 มม. |
หมายเหตุ: บริษัทของเราสามารถกำหนดขนาดการทำงานของเตาเผาได้เองสำหรับลูกค้าแต่ละราย
3. เยื่อบุเตา
ตัวเตาถูกสร้างขึ้นด้วยระบบเส้นใยทั้งหมดวัสดุซับที่ใช้คือเส้นใยอลูมิเนียมคุณภาพยึดด้วยชิ้นส่วนเหล็กกลมเส้นใยอะลูมิเนียมถูกบีบอัดไว้ล่วงหน้าเป็นก้อน (แรงดึงดูดในการบีบอัด: ≥230Kg/m3) จากนั้นจึงยึดเข้ากับตัวเตาด้วยชิ้นส่วนเหล็กกล้าไร้สนิมแบบกลมโครงสร้างซับในทนไฟนี้มีข้อดีคือการนำความร้อนต่ำ ความสามารถในการป้องกันการกระแทกที่แข็งแกร่ง และการป้องกันการสึกกร่อนวัสดุฉนวนมีความหนา 330 มม.เส้นใยอลูมิเนียมซิลิเกตทนต่ออุณหภูมิสูงสุด 1260 ℃
4.การปิดผนึกเตา
การปิดผนึก: ซีลระหว่างประตูเตากับตัวเตาและโบกี้มีความสำคัญมากกว่าซีลระหว่างประตูเตาเผาและตัวเตาเผาใช้โครงสร้างการบีบอัดน้ำหนักตัวเองของประตูเตาซีลระหว่างโบกี้และตัวเตาเผาเป็นซีลอิฐรูปทรงพิเศษ บล็อกใยฝ้าย และซีลสองชั้นทราย
5. องค์ประกอบความร้อน

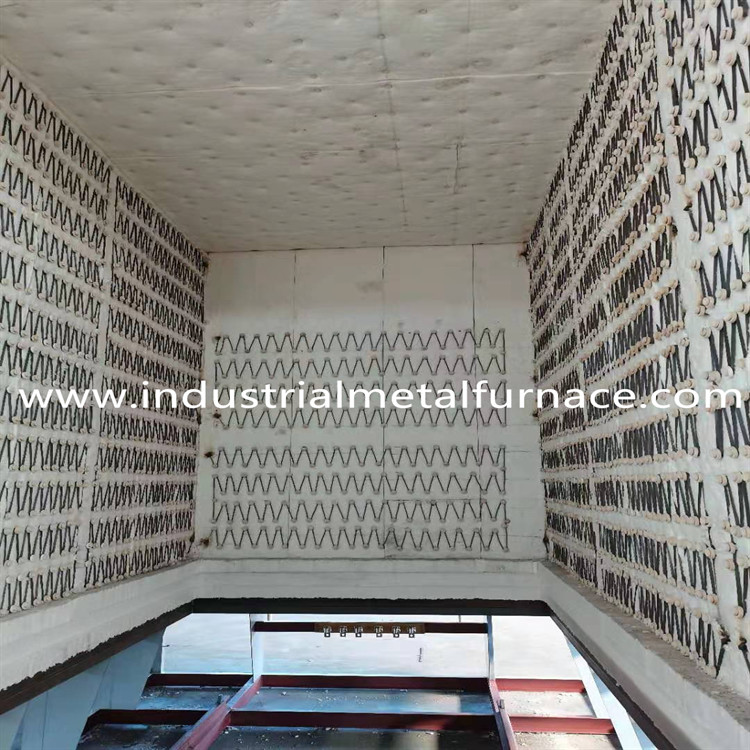

แถบต้านทานโลหะผสมรูปร่างลอนต้านทาน 0Cr27AL7Mo2 ติดตั้งอยู่ที่ผนังสองด้านแถบความต้านทานผลิตขึ้นผ่านแม่พิมพ์พิเศษ และติดตั้งในผนังเตาด้วยตะปูพอร์ซเลนและมีปะเก็นพอร์ซเลนอยู่ระหว่างผนังไฟเบอร์และแถบความต้านทานเพื่อหลีกเลี่ยงการลัดวงจรสกรูและปะเก็นเซรามิกทำจากวัสดุอะลูมิเนียมเผาที่อุณหภูมิสูงเพื่อให้มั่นใจถึงความแข็งแรงและอายุการใช้งานที่เพียงพอมี 1 โซนทำความร้อนแท่งตัวนำตะกั่วออกทั้งหมดทำจากวัสดุ φ16 0Cr27AL7Mo
การควบคุมอุณหภูมิ: เตาเผาใช้ตัวควบคุมอุณหภูมิอัจฉริยะ Shimaden เพื่อควบคุมอุณหภูมิซึ่งมีฟังก์ชันปรับจูนเองเพื่อคำนวณพารามิเตอร์ PID ในอุดมคติและบรรลุความเสถียรของอุณหภูมิตัวควบคุมอุณหภูมิมีฟังก์ชั่นการเตือนอุณหภูมิสูงเกินและการป้องกันการแตกหักของคู่ความร้อน
