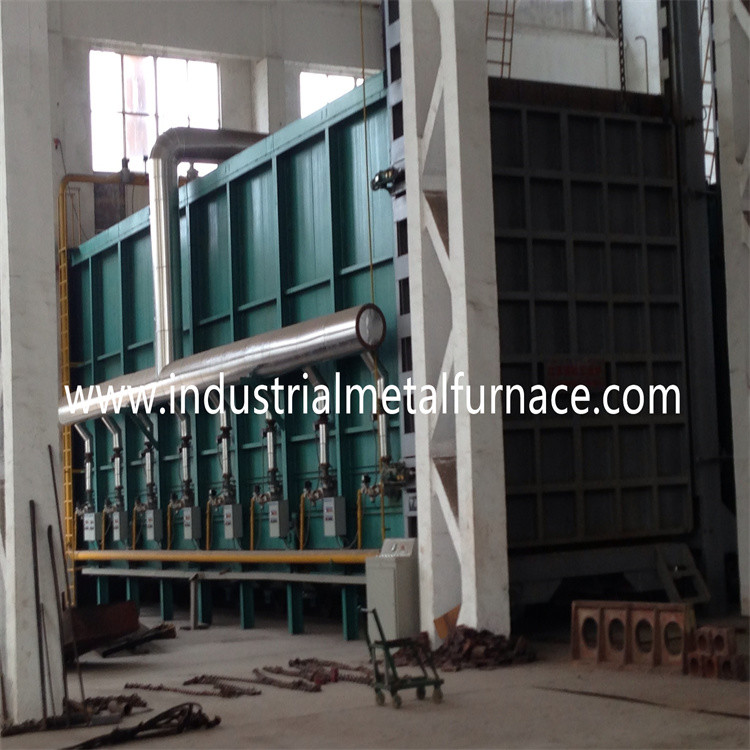

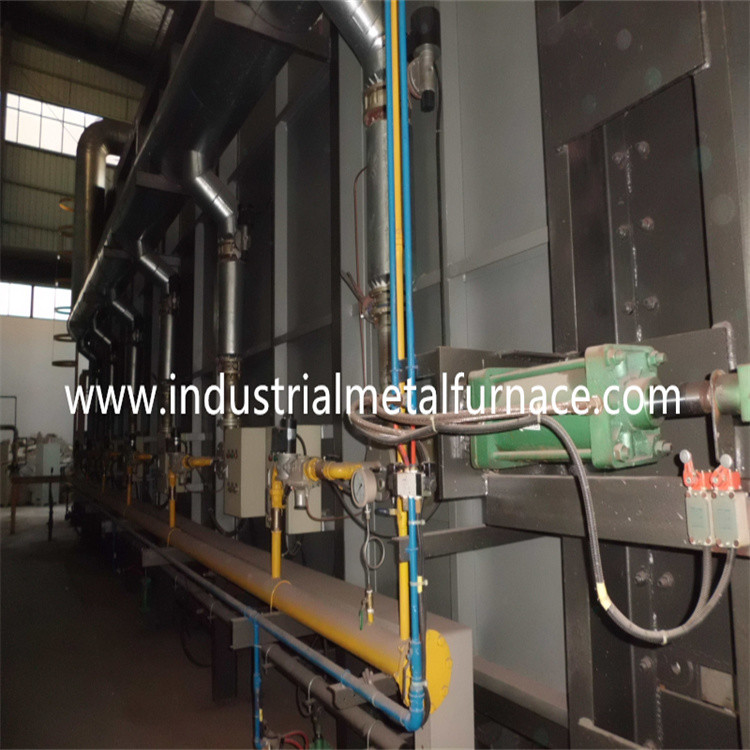

ประหยัดพลังงาน ไฟเบอร์ทนไฟ ก๊าซธรรมชาติ เตาบำบัดความร้อน ประเภทด้านล่างของรถยนต์

1. บทนำ
เตาหลอมด้านล่างของรถยนต์ที่ใช้ก๊าซธรรมชาติส่วนใหญ่ใช้สำหรับการชุบแข็ง การหลอม การเสื่อมสภาพ และการอบความร้อนของชิ้นส่วนเครื่องจักรกลต่างๆ เช่น การคั่วเปลือก โครเมียมสูง การหล่อเหล็กแมงกานีสสูง เหล็กเหนียว ม้วน ลูกเหล็ก เหล็กกล้า 45 เหล็กกล้าไร้สนิม ฯลฯ .

ความต้องการและปริมาณการใช้ก๊าซธรรมชาติ:

ค่าความร้อนของก๊าซ: 8600kcal/m3;

แรงดันแก๊สก่อนเตาเผา: 0.02-0.07Mpa;

ปริมาณการใช้ก๊าซของหัวเตา: 15 ลบ.ม./ชม.;

ความต้องการท่อส่งก๊าซทั้งหมด: 18 ลบ.ม./ชม.

ปริมาณการใช้อากาศ: 234 ลบ.ม./ชม.;

จำนวนและรุ่นของหัวเตา: 2 ชิ้น, AGS65HB, 90kw/h;

2. การกำหนดค่าระบบควบคุมไฟฟ้า

หมายเหตุ: การกำหนดค่าข้างต้นสามารถเปลี่ยนเป็นแบรนด์ระดับเทียบเท่าได้โดยไม่ต้องแจ้งลูกค้าเนื่องจากความพร้อมใช้งานของส่วนประกอบ


3. สภาพการทำงานของเตาเผาก๊าซธรรมชาติ

3.1 ระดับความสูงต้องไม่เกิน 1,000 เมตร

3.2 อุณหภูมิแวดล้อมอยู่ในช่วง 5-40 ℃

3.3 ความชื้นสัมพัทธ์เฉลี่ยรายเดือนในพื้นที่ใช้งานต้องไม่เกิน 90%

3.4 ไม่มีฝุ่นนำไฟฟ้า ก๊าซระเบิด และก๊าซกัดกร่อนที่สามารถทำลายโลหะและฉนวนรอบๆ ได้อย่างรุนแรง

3.5 ไม่มีการสั่นสะเทือนและความปั่นป่วนที่เห็นได้ชัด

4. มาตรฐานการออกแบบเตาเผาที่อ้างอิงถึง

4.1 "หลักการจัดการทางเทคนิคสำหรับการใช้ความร้อนอย่างมีเหตุผลในองค์กร" ที่กำหนดไว้ใน GB/T3486-93 ควรได้รับการปรับให้เหมาะสมอย่างมีเหตุผลและลดการสูญเสียความร้อน

4.2 GB50211-2004 มาตรฐานสำหรับการก่อสร้างและการยอมรับของวิศวกรรมการก่ออิฐเตาอุตสาหกรรม

4.3 GBJ87-85 "มาตรฐานเสียงรบกวนสำหรับสถานที่ทุกประเภทในโรงงาน"

4.4 การปล่อยมลพิษสิ่งแวดล้อมถึงมาตรฐาน GB3095-1996

4.5 อุณหภูมิของโซนความร้อนที่มีประสิทธิภาพของเตาวัดโดย GB/T9452-2003 และความสม่ำเสมอของอุณหภูมิคือ ±10℃

4.6 ระดับการใช้พลังงานสูงถึงระดับ ZBJG1004-87 ของเตาเผาแบบพิเศษที่กำหนดไว้ในมาตรฐานการจำแนกประเภทการใช้พลังงานของเตาบำบัดความร้อน

4.7 ใช้มาตรฐานวัสดุหลักของตัวเตา: เหล็กทนความร้อน (GB/T8492-87), แผ่นเหล็กทนความร้อน (GB4238-92), อิฐทนไฟดินเหนียว (YB/T5106-1993), วัสดุทนไฟอสัณฐาน (GB4513-84 ), วัสดุทนไฟดินเหนียวและวัสดุทนไฟอลูมินาสูงที่สามารถหล่อได้ (YB/T5083-1997);

4.8 GB985-86 รูปแบบพื้นฐานและขนาดของข้อต่อเชื่อมอาร์คด้วยมือ

4.9 JB/ZQ4000.3-86 ข้อกำหนดทั่วไปสำหรับการเชื่อม

4.10 GB/T5000.9-1998 ข้อกำหนดทางเทคนิคทั่วไปสำหรับชิ้นส่วนการประมวลผลชิป

4.11 GB/T1804-1992 "ความคลาดเคลื่อนของรูปร่างและตำแหน่ง ความคลาดเคลื่อนทั่วไป มิติเชิงเส้น"

4.12 GB1801-79 "ความอดทนและขนาดพอดีกับรู 500 มม. สายพานความอดทนของเพลาและความร่วมมือ";

4.13 GB/T1801-1999 ขนาดพื้นฐานถึง 500 มม. ใช้เพื่อจับคู่การกวาดล้างและจำกัดสัญญาณรบกวน

4.14 GB8923-1998 "เกรดการกัดกร่อนและเกรดสนิมของพื้นผิวเหล็กก่อนทาสี";

สัญลักษณ์ 4.15 GB/T1182-96 และมาตรฐาน;

4.16 JB/T13384-21992 เงื่อนไขทางเทคนิคทั่วไปสำหรับบรรจุภัณฑ์

4.17 รหัส GBJ55-1983 สำหรับการออกแบบการติดตั้งระบบไฟฟ้าสำหรับการติดตั้งในอุตสาหกรรมและงานโยธา

4.18 GB420-1984 "อุปกรณ์ควบคุมไฟฟ้า ส่วนที่ 1 เครื่องใช้ไฟฟ้าแรงดันต่ำ อุปกรณ์ควบคุมไฟฟ้า".
