1.6 มม. ถึง 5.0 มม. ลวดคาร์บอนสูงคาร์บอนต่ำสายกระบวนการชุบสังกะสีแบบจุ่มร้อน
1.แอปพลิเคชัน
สายการผลิตกระบวนการชุบสังกะสีแบบจุ่มร้อนนี้เหมาะสำหรับการหลอมอย่างต่อเนื่องและการชุบสังกะสีร้อนของลวดเหล็กกล้าคาร์บอนต่ำเนื่องจากลูกค้ามีแผนการผลิตลวดเหล็กเคลือบสังกะสีแบบจุ่มร้อนคาร์บอนสูงในระยะหลัง นอกจากนี้ ยังสามารถใช้งานร่วมกับกระบวนการอาบน้ำตะกั่ว (การจดสิทธิบัตรลวดคาร์บอนสูง)และไม่จำเป็นต้องสร้างสายการผลิตใหม่
2. พารามิเตอร์ทางเทคนิคของกระบวนการหลัก
2.1 ผังกระบวนการผลิต
ก)ลวดคาร์บอนต่ำชนิดแข็ง (850N/mm2): คลายเกลียว---ล้างไขมัน---ซักน้ำร้อน---ล้างน้ำสะอาด---การดอง --- การล้างน้ำ ---ฟลักซ์--- การทำให้แห้ง --- การชุบสังกะสีแบบร้อน --- การเช็ดความเย็น --- การยึดสายไฟ.
ข)ลวดคาร์บอนต่ำชนิดอ่อน (400N/mm2): คลายเกลียว---การดอง---ล้างน้ำ---ซักน้ำร้อน---ฟลักซ์--- การอบแห้ง ---การหลอมออนไลน์---สังกะสีร้อน --- เช็ดความเย็น --- ลวดขึ้น.
ค)ลวดเหล็กคาร์บอนสูงการรักษาสิทธิบัตร: การคลายเกลียว--- เครื่องทำความร้อน(ในเตาหลอม)--- ตะกั่วอาบน้ำดับความร้อน --- ระบายความร้อนด้วยน้ำ --- ดอง --- ล้างน้ำ ---ฟลักซ์--- การทำให้แห้ง --- การชุบสังกะสีแบบร้อน --- การเช็ดความเย็น --- การยึดสายไฟ.
2.2 ข้อกำหนดลวด: ￠ 1.60---5.00 มม
2.3 จำนวนหัวและเอาต์พุต
ตามความต้องการของลูกค้า ผลผลิตต่อปีคือ 8,000 ตัน และผลผลิตต่อชั่วโมงประมาณ 1,500 กก. ตาม ￠ 2.40 มม.ความเร็วเชิงเส้นคือ 20 ม./นาที และลูกค้าต้องการ 28 หัวสำหรับอุปกรณ์ชุบสังกะสีแบบจุ่มร้อนนี้
2.4 เชื้อเพลิง: ไฟฟ้าและแก๊สรวมกัน
2.5 น้ำหนักชั้นสังกะสี: 80--350 g/m²;
3. ขอบเขตการจัดหา
| เลขที่ | รายการ | ถาม'ไท |
| 1 | ขาตั้งคลายเกลียว | 28 หัว |
| 2 | เตาหลอม | 1 ชุด |
| 3 | ถังอาบน้ำตะกั่ว | 1 ชุด |
| 4 | ระบายความร้อนและคลายตัว | 1 ชุด |
| 4 | อุปกรณ์ดอง | 1 ชุด |
| 5 | ล้างน้ำ | 1 ชุด |
| 6 | ถังฟลักซ์ | 1 ชุด |
| 7 | ถังอบแห้ง | 1 ชุด |
| 8 | เตากัลวาไนซ์ | 1 ชุด |
| 9 | กรอบการเปลี่ยนอุปกรณ์ทำความเย็นและเช็ด | 1 ชุด |
| 10 | ดอกบ๊วยคว่ำหน่วย Take-up | 28 ชุด |
4. คำอธิบายสำหรับแต่ละหน่วย
4.1 ขาตั้งคลายเกลียว
ขาตั้งคลายเกลียวหมุนได้: 28 ชิ้น;
4.2 เตาหลอมลวดออนไลน์
|
·ขนาดเตาเผา: 25m *2.0m*1.40m (L,W,H); · ท่อเตาเผาแต่ละท่อถูกปล่อยให้ผ่านด้วยลวด รวม 28 เส้น ·เชื้อเพลิง: ก๊าซธรรมชาติ ·ความแม่นยำในการควบคุมอุณหภูมิ: ± 5 ℃ ·ช่วงการควบคุมอุณหภูมิของเตาเผา: 600-1,000 ℃ ปรับได้ · ใช้วัสดุกันไฟและฉนวนกันความร้อน และปิดพื้นผิวด้วยโครงสร้างเหล็ก มีประสิทธิภาพฉนวนกันความร้อนที่ดี · 20 หัวเตาถูกจัดวางไว้ด้านข้าง และอุณหภูมิของเตาควบคุมการเผาไหม้จะถูกปรับเป็นสี่ส่วนตามสัดส่วน |
4.3 การอาบน้ำตะกั่วจดสิทธิบัตรการบำบัดด้วยความร้อนแบบไอโซเทอร์มอล
ขนาดถังตะกั่ว (L,W,H): 10000*1400*500mm
เชื้อเพลิง: ก๊าซธรรมชาติ;
ช่วงการควบคุมอุณหภูมิ: 450-500 ℃;
วิธีระบายความร้อน: ระบายความร้อนด้วยน้ำและระบายความร้อนด้วยอากาศ
4.4 การทำความสะอาดดองและน้ำ 1 ชุด;
4.5 ถังฟลักซ์ 1 ชุด;
ขนาดโดยรวม: 3500 * 1400 * 500 มม. (ยาว, กว้าง, สูง);
วัสดุ: สแตนเลส
โหมดทำความร้อน: ความร้อนจากปล่องไฟและเครื่องทำความร้อนไฟฟ้าเสริมพร้อมการควบคุมอัตโนมัติกำลังความร้อน 30kW
4.6 เตาอบแห้ง
ขนาด: 8000*1500 (ยาว,กว้าง);
วิธีทำความร้อน: ความร้อนจากควันไฟ;

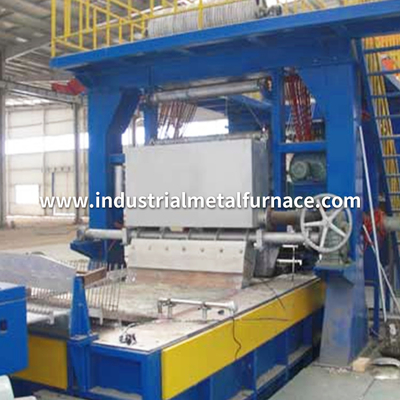

4.7 เตาแก๊สสังกะสีกัลวาไนซ์
·จำนวนหัว: 28 ชิ้น;
· ระยะห่างระหว่างลวด: 40 มม.;
·ความร้อนจากภายนอก
· เวลาทำงานประจำปี: 7500h;
·ช่วงการควบคุมอุณหภูมิของของเหลวสังกะสีอาบสังกะสีร้อน: 440 ℃ ~ 460 ℃ ปรับได้;
·ความแม่นยำในการควบคุมอุณหภูมิสังกะสี: ± 2 ℃;
·ช่วงความหนาของชั้นสังกะสี: 100g~250g/㎡;
· โครงสร้างเตา: กาต้มน้ำสังกะสี XG08 ทำจากแผ่นเหล็กพิเศษหนา 50 มม. อัดและเชื่อม
·ขนาดเตาสังกะสีที่มีประสิทธิภาพ: 6000 * 1400 * 900 มม. (L * W * D)
· ความจุสังกะสี ประมาณ 48t
· การควบคุมอุณหภูมิความร้อน: การเผาไหม้แบบควบคุมตามสัดส่วนแบบฉาก;
ลูกกลิ้งกดเป็นชนิดยึดอยู่กับที่เซรามิกพิเศษ และจะต้องเปลี่ยนปีละครั้ง
·โหมดนำออกและการระบายความร้อน: ใช้การนำออกในแนวตั้งลวดเหล็กคาร์บอนต่ำถูกเช็ดด้วยบล็อกแร่ใยหิน และลวดเหล็กกล้าคาร์บอนสูงถูกเช็ดด้วยถ่าน+ใยหินใยหิน+เศษกราไฟต์โหมดระบายความร้อนคือการระบายความร้อนด้วยน้ำ
4.9 สายขึ้น
อุปกรณ์ชุบกัลวาไนซ์แบบจุ่มร้อนนั้นติดตั้งการดึงกลับหัวดอกพลัม 600 ดอก กำลังของมอเตอร์ลากหัวเดียวคือ 4.0 กิโลวัตต์ และความเร็วจะถูกปรับโดยการแปลงความถี่
