8000Ton ต่อปี XG08 กาต้มน้ำสังกะสีแบบจุ่มร้อนสายการผลิตโรงงานสำหรับลวดคาร์บอนต่ำ
1.แอปพลิเคชัน
สายการผลิตการชุบสังกะสีแบบจุ่มร้อนนี้เหมาะสำหรับการหลอมอย่างต่อเนื่องและการชุบสังกะสีแบบร้อนของลวดเหล็กกล้าคาร์บอนต่ำเมื่อพิจารณาว่าลูกค้ามีแผนการผลิตลวดเหล็กเคลือบสังกะสีแบบจุ่มร้อนคาร์บอนสูงในระยะต่อไป จึงสามารถใช้กับการผลิตได้ และไม่จำเป็นต้องสร้างสายการผลิตใหม่
2. พารามิเตอร์ทางเทคนิคของกระบวนการหลัก
2.1 ผังกระบวนการผลิต
A) กระบวนการชุบสังกะสีแบบจุ่มร้อนด้วยลวดคาร์บอนต่ำ: การคลาย--- การหลอม --- การแตกของผิวหนัง --- การดอง --- การล้างด้วยน้ำ --- การล้างด้วยน้ำร้อน --- ฟลักซ์ --- การทำให้แห้ง --- การชุบสังกะสีแบบร้อน -- - เช็ดความเย็น --- การขึ้นลวด
2.2 ข้อกำหนดลวด: ￠ 1.60---5.00 มม
2.3 จำนวนหัวและเอาต์พุต
ตามความต้องการของลูกค้า ผลผลิตต่อปีคือ 8,000 ตัน และผลผลิตต่อชั่วโมงประมาณ 1,500 กก. ตาม ￠ 2.40 มม.ความเร็วเชิงเส้นคือ 20 ม./นาที และลูกค้าต้องการ 28 หัว
2.4 เชื้อเพลิง: ไฟฟ้าและแก๊สรวมกัน
2.5 น้ำหนักชั้นสังกะสี: 80--350 g/m²;
3. ขอบเขตการจัดหา
| เลขที่ | รายการ | ถาม'ไท |
| 1 | ขาตั้งคลายเกลียว | 28 หัว |
| 2 | เตาหลอม | 1 ชุด |
| 3 | ระบายความร้อนและคลายตัว | 1 ชุด |
| 4 | อุปกรณ์ดอง | 1 ชุด |
| 5 | ล้างน้ำ | 1 ชุด |
| 6 | ถังฟลักซ์ | 1 ชุด |
| 7 | ถังอบแห้ง | 1 ชุด |
| 8 | เตากัลวาไนซ์ | 1 ชุด |
| 9 | กรอบการเปลี่ยนอุปกรณ์ทำความเย็นและเช็ด | 1 ชุด |
| 10 | ดอกบ๊วยคว่ำหน่วย Take-up | 28 หัว |
4.คำอธิบายสำหรับแต่ละหน่วย

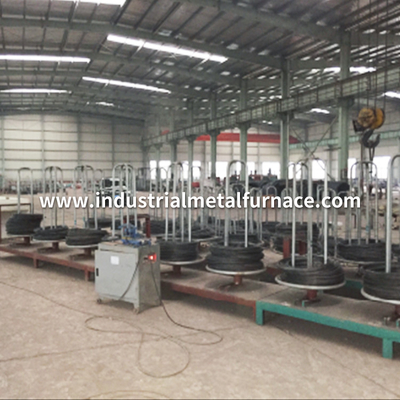

4.1 ขาตั้งคลายเกลียว
ขาตั้งคลายเกลียวหมุนได้: 28 ชิ้น;
4.2 เตาหลอมลวด
·เตาหลอมออนไลน์มีความยาว 25 ม. กว้างรวม 2.0 ม. และกว้าง 1.40 ม. ซึ่งประกอบด้วยหลายส่วน
· ท่อเตาเผาแต่ละท่อถูกปล่อยให้ผ่านด้วยลวด รวม 28 เส้น
·เชื้อเพลิง: ก๊าซธรรมชาติ
·ความแม่นยำในการควบคุมอุณหภูมิ: ± 5 ℃
·ช่วงการควบคุมอุณหภูมิของเตาเผา: 600-1,000 ℃ ปรับได้
·จำนวนหัวทั้งหมดคือ 28 ชิ้นด้านล่างของเตารองรับด้วยโครงท่อ
· ใช้วัสดุกันไฟและฉนวนกันความร้อน และปิดพื้นผิวด้วยโครงสร้างเหล็ก มีประสิทธิภาพฉนวนกันความร้อนที่ดี
· 20 หัวเตาถูกจัดวางไว้ด้านข้าง และอุณหภูมิของเตาควบคุมการเผาไหม้จะถูกปรับเป็นสี่ส่วนตามสัดส่วน
4.3 การทำความเย็นและขจัดตะกรัน จำนวน 1 ชุด
หลังจากปล่อยลวดเหล็กออกจากเตาเผาเป็นระยะเวลาหนึ่งเพื่อให้อากาศเย็นลง ลวดเหล็กจะต้องคลายออกทางกลไกและตะกรันออกไซด์ส่วนใหญ่จะถูกระเบิดในถังน้ำร้อน
4.4 การดองและล้างน้ำ จำนวน 1 ชุด
4.5 ถังฟลักซ์
ขนาดโดยรวม: 3500 * 1400 * 500 มม. (ยาว, กว้าง, สูง);
วัสดุ: สแตนเลส
โหมดทำความร้อน: ความร้อนจากปล่องไฟและเครื่องทำความร้อนไฟฟ้าเสริมพร้อมการควบคุมอัตโนมัติกำลังความร้อน 30kW
4.6 เตาอบแห้ง
ขนาด: 8000*1500 (ยาว,กว้าง);
วิธีทำความร้อน: ความร้อนจากควันไฟ;
4.7 เตาแก๊สสังกะสีกัลวาไนซ์
จำนวนหัว: 28 ชิ้น;
ระยะห่างของลวด: 40 มม.;
เครื่องทำความร้อนภายนอก
เวลาทำงานประจำปี: 7500h;
ช่วงการควบคุมอุณหภูมิของของเหลวสังกะสีเคลือบสังกะสีร้อน: 440 ℃～ 460 ℃ ปรับได้;
ความแม่นยำในการควบคุมอุณหภูมิสังกะสี: ± 2 ℃;
ช่วงความหนาของชั้นสังกะสี: 100g~250g/㎡;
โครงสร้างเตา: กาต้มน้ำสังกะสีทำจากแผ่นเหล็กพิเศษหนา 50 มม. อัดและเชื่อม
เตาสังกะสีขนาดที่มีประสิทธิภาพ: 6000 * 1400 * 900 มม. (L * W * D)
ความจุสังกะสีประมาณ 48t
การควบคุมอุณหภูมิความร้อน: การเผาไหม้แบบควบคุมตามสัดส่วน
ลูกกลิ้งกดเป็นชนิดยึดอยู่กับที่เซรามิกพิเศษ และจะต้องเปลี่ยนปีละครั้ง
โหมดนำออกและการระบายความร้อน: ใช้การนำออกในแนวตั้งลวดเหล็กคาร์บอนต่ำถูกเช็ดด้วยบล็อกแร่ใยหิน และลวดเหล็กกล้าคาร์บอนสูงถูกเช็ดด้วยถ่าน+ใยหินใยหิน+เศษกราไฟต์โหมดระบายความร้อนคือการระบายความร้อนด้วยน้ำ

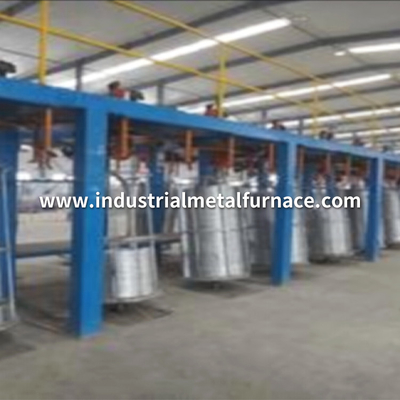

4.9 สายขึ้น
โรงงานชุบสังกะสีแบบจุ่มร้อนมีการติดตั้งแบบกลับหัวของดอกพลัม 600 ดอก กำลังของมอเตอร์ลากหัวเดียวคือ 4.0 กิโลวัตต์ และความเร็วจะถูกปรับโดยการแปลงความถี่
