เครื่องเรียงก้อนอลูมิเนียมอัตโนมัติ 6.5 กก., เครื่องเรียงก้อนโลหะ
1. สรุป
เครื่องวางก้อนอลูมิเนียมแบบหุ่นยนต์ใช้เพื่อวางก้อนอลูมิเนียมเรียงซ้อนกับหุ่นยนต์ และมันก็เป็นเช่นนั้น
ติดตั้งหุ่นยนต์คาวาซากิ 6 แกนของญี่ปุ่นที่มีความสามารถในการยก 180 กก.สามารถปรับแต่งแบรนด์หุ่นยนต์ได้
ตามความต้องการของลูกค้าเครื่องหล่อโลหะชนิดหุ่นยนต์มีความเสถียรในการทำงานและประหยัดแรงงานคน
2.พารามิเตอร์หลัก
|
2.1.ขนาดที่มีประสิทธิภาพของ Grab: ยาว 700 × 800 มม. (ขนาดเปิดหรือกำหนดเอง); 2.2.สามารถปรับความเร็วในการหมุนได้หนึ่งรอบ: 3.5 ~5.0 วินาที; 2.3 น้ำหนักแท่งอลูมิเนียมที่ใช้บังคับ: 6±1กก./ชิ้น; 2.4 ความสูงของการวางซ้อนลิ่ม: 1200 มม. (สามารถตั้งชั้นลิ่มได้); 2.5 มุมการหมุนของหุ่นยนต์: การตั้งค่าฟรี 360 องศา; 2.6 ความเร็วในการซ้อน: ประมาณ 3-5 ชั้น / นาที;ความจุ: ประมาณ 5 ตันต่อชั่วโมงพร้อมกับฟังก์ชั่นหมุนเวียนลิ่ม; |

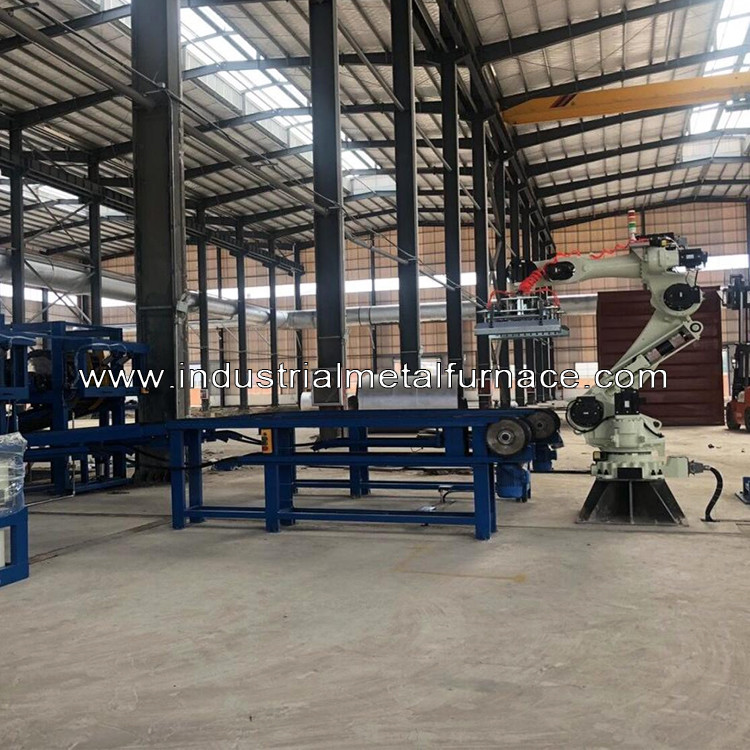

ภาพวาดต่อไปนี้แสดงหุ่นยนต์เรียงซ้อนหนึ่งตัวที่ทำงานกับท่อหล่อโลหะสองเส้น
หุ่นยนต์สามารถทำงานกับ 1 บรรทัดหรือ 2 บรรทัดในเวลาเดียวกัน
3. หน้าที่หลัก
3.1 จับก้อนอลูมิเนียมโดยอัตโนมัติและวางซ้อนในตำแหน่งที่กำหนด (หรือกองไปที่สายลำเลียงและสายการอบแห้งลิ่ม)
3.2 เลเยอร์ซ้อนหลายชั้นถูกตั้งค่าล่วงหน้าในอุปกรณ์เพื่ออำนวยความสะดวกในการตั้งค่าเลเยอร์ซ้อนของแท่งอลูมิเนียมในกระบวนการหล่อ
3.3 เครื่องหล่อโลหะอลูมิเนียมถูกตั้งค่าด้วยจุดวางชั่วคราว ซึ่งสามารถวางที่จุดวางชั่วคราวสำหรับการผลิตต่อเนื่องในกรณีที่สายการลำเลียงขัดข้อง
3.4 หุ่นยนต์เรียงซ้อนจะหมุน 90 องศาในแต่ละครั้ง ตามลำดับ 0 องศา 90 องศา 180 องศา และ 270 องศา (หรือ 0 องศา และ 90 องศา) เพื่อให้มุมทั้งสี่ของกองทั้งหมดแบนราบ
3.5 แต่ละชั้นประกอบด้วยแท่งอะลูมิเนียม 7 ชิ้น (หยิบแท่งอะลูมิเนียมได้ครั้งละ 7 ชิ้น) และน้ำหนักรวมไม่เกิน 55 กก.
3.6 รถยกแท่งอะลูมิเนียมมีฟังก์ชันหยุดชั่วคราวในกรณีที่มีสภาวะผิดปกติ ผู้ปฏิบัติงานสามารถหยุดชั่วคราวได้ตลอดเวลาหลังจากกำจัดสิ่งผิดปกติแล้ว ให้กดเริ่มโดยตรง และหุ่นยนต์จะดำเนินกระบวนการเรียงซ้อนล่าสุดที่ยังไม่เสร็จต่อไป
3.7 หลังจากหยุดฉุกเฉิน เครื่องหล่อโลหะอลูมิเนียมสามารถเริ่มต้นโดยตรงเพื่อวางซ้อนใหม่ ลดความจำเป็นในการแทรกแซงด้วยตนเองหลังจากความล้มเหลว
3.8 สายการหล่อโลหะอลูมิเนียมมีการออกแบบที่สมบูรณ์แบบและรหัสข้อผิดพลาดที่สมบูรณ์ซึ่งสะดวกสำหรับการตรวจสอบข้อผิดพลาดและ
การแก้ไขปัญหา.
