เครื่องวางซ้อนแท่งอลูมิเนียมอัตโนมัติ 6.5 กก. พร้อมหุ่นยนต์ Siemens
1. คุณลักษณะของผลิตภัณฑ์ส
หุ่นยนต์เรียงซ้อนติดตั้งโมดูลซีเมนส์รถยกแท่งอลูมิเนียมทั้งตัวมีความเร็วในการวางซ้อนที่รวดเร็วและประสิทธิภาพที่มั่นคง
2. พารามิเตอร์ทางเทคนิค
|
2.1.ขนาดที่มีประสิทธิภาพของ Grab: ยาว 700 × 800 มม. (ขนาดเปิดหรือกำหนดเอง); 2.2.สามารถปรับความเร็วในการหมุนได้หนึ่งรอบ: 3.5 ~5.0 วินาที; 2.3 น้ำหนักแท่งอลูมิเนียมที่ใช้บังคับ: 6±1กก./ชิ้น; 2.4 ความสูงของการวางซ้อนลิ่ม: 1200 มม. (สามารถตั้งชั้นลิ่มได้); 2.5 มุมการหมุนของหุ่นยนต์: การตั้งค่าฟรี 360 องศา; 2.6 ความเร็วในการซ้อน: ประมาณ 3-5 ชั้น / นาที; 2.7 ความจุ: ประมาณ 5 ตันต่อชั่วโมงพร้อมกับฟังก์ชันการหมุนเวียนของลิ่ม |

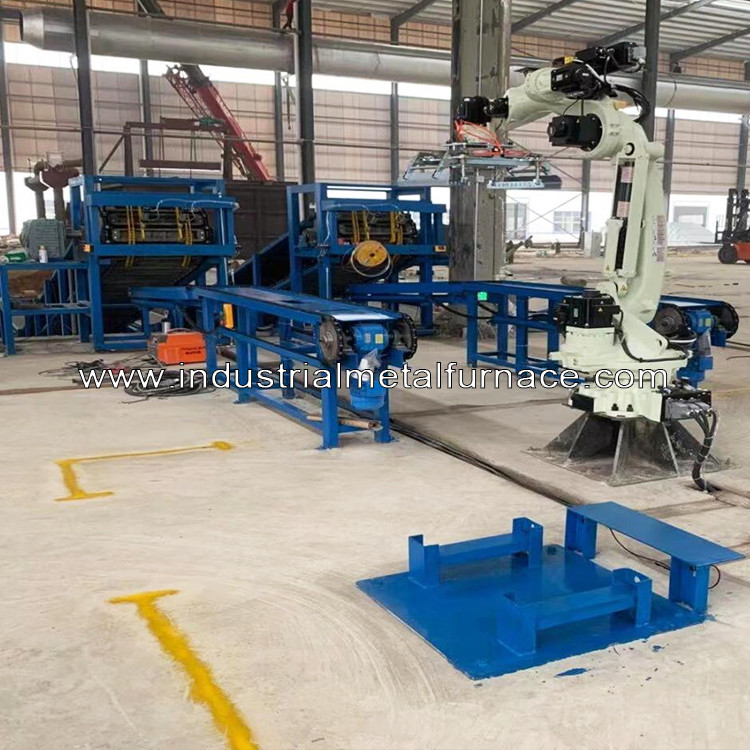

เค้าโครงของเครื่องหล่อโลหะอลูมิเนียมและเครื่องซ้อนโลหะ:

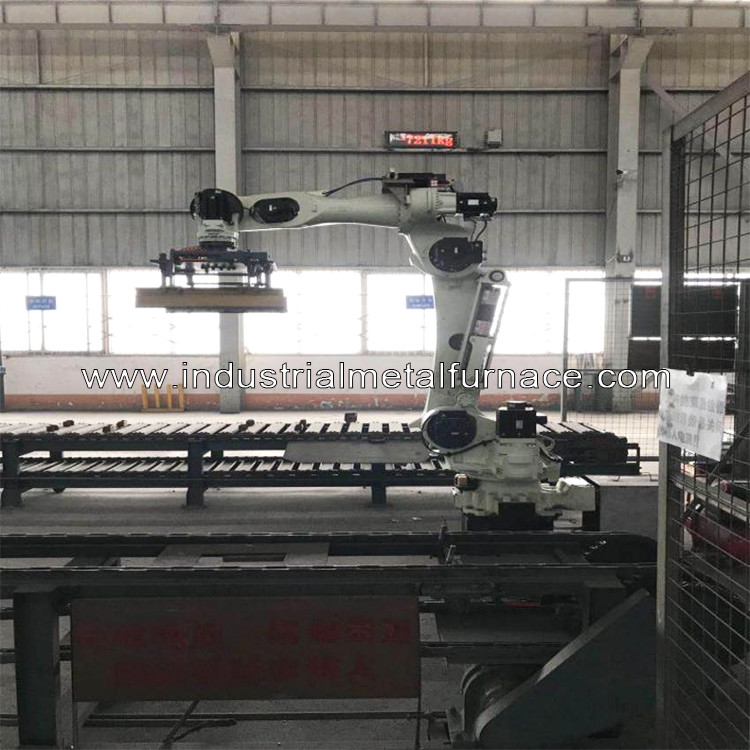

กลไกการหมุนเวียนของเครื่องวางซ้อนอลูมิเนียมประเภทหุ่นยนต์:
3. คุณสมบัติ
3.1 จับก้อนอลูมิเนียมโดยอัตโนมัติและวางซ้อนในตำแหน่งที่กำหนด (หรือกองไปที่สายลำเลียงและสายการอบแห้งลิ่ม)
3.2 เลเยอร์ซ้อนหลายชั้นถูกตั้งค่าล่วงหน้าในอุปกรณ์เพื่ออำนวยความสะดวกในการตั้งค่าเลเยอร์ซ้อนของแท่งอลูมิเนียมในกระบวนการหล่อ
3.3 เครื่องหล่อโลหะอลูมิเนียมถูกตั้งค่าด้วยจุดวางชั่วคราว ซึ่งสามารถวางที่จุดวางชั่วคราวสำหรับการผลิตต่อเนื่องในกรณีที่สายการลำเลียงขัดข้อง
3.4 หุ่นยนต์เรียงซ้อนจะหมุน 90 องศาในแต่ละครั้ง ตามลำดับ 0 องศา 90 องศา 180 องศา และ 270 องศา (หรือ 0 องศา และ 90 องศา) เพื่อให้มุมทั้งสี่ของกองทั้งหมดแบนราบ
3.5 แต่ละชั้นประกอบด้วยแท่งอะลูมิเนียม 7 ชิ้น (หยิบแท่งอะลูมิเนียมได้ครั้งละ 7 ชิ้น) และน้ำหนักรวมไม่เกิน 55 กก.
