200KW เตาหลอมทองแดงแบบเหนี่ยวนำสองอ่างสำหรับการหล่อด้วยแรงโน้มถ่วง, เตาหลอมทองแดง
1. คำอธิบายทั่วไป
เตาหล่อทองแดงแรงโน้มถ่วง 200KW ใช้การออกแบบบ่อหลอมสองแห่งและโครงสร้างตัวเหนี่ยวนำสองตัว
ข้อดีของโครงสร้างนี้คือทำให้อุณหภูมิของบ่อหลอมและทุกส่วนของเตาสมดุลกัน
บรรลุผลการประหยัดพลังงานและปรับปรุงช่วงของการกวนด้วยแม่เหล็กไฟฟ้าเพื่อให้องค์ประกอบทั้งหมดใน
เตากระจายอย่างสม่ำเสมอมากขึ้นวัตถุประสงค์ของเตาหล่อทองแดงแรงโน้มถ่วง: การหลอมและการถือครองสีแดง
ทองแดง ทองแดง ทองเหลือง และโลหะผสมทองแดงอื่นๆ
2. พารามิเตอร์ทางเทคนิคของเตาหลอมทองแดง
| เลขที่ | รายการ | พารามิเตอร์ |
| 1 | ความจุขั้นต่ำ | 0.3T |
| 2 | จัดอันดับความจุทั้งหมด | 1.5 ต |
| 3 | กำลังไฟ | 200KW |
| 4 | พลังสระหลอมละลาย | 120KW |
| 5 | ถืออำนาจสระว่ายน้ำ | 80KW |
| 6 | พิกัดแรงดันไฟฟ้า | 380V |
| 7 | เฟส | 3P |
| 8 | ความถี่ | 50Hz |
| 9 | อัตราการละลาย | 0.5T/ชม |
| 10 | จัดอันดับอุณหภูมิในการทำงาน | 1250 ℃ |
| 11 | ตัวประกอบกำลัง |
0.45~0.5 (ก่อนการชดเชย) 0.9~1 (หลังการชดเชย) |
| 12 | แรงดันน้ำหล่อเย็น | (2~3)×105ป |
| 13 | ปริมาณการใช้น้ำหล่อเย็น | 7T/ชั่วโมง (คอยล์เหนี่ยวนำ 3T/ชั่วโมง, แจ็คเก็ตระบายความร้อนด้วยน้ำ 4T/ชั่วโมง) |
3. หลักการทำงานและโครงสร้างหลัก
เตาหล่อทองแดงได้รับการออกแบบตามหลักการเหนี่ยวนำแม่เหล็กไฟฟ้าแม่เหล็กสลับ
การไหลจะเกิดขึ้นหลังจากที่ขดลวดเหนี่ยวนำถูกป้อนด้วยแรงดันไฟฟ้ากระแสสลับกระแสแม่เหล็กไหลผ่านเหล็ก
แกนเพื่อสร้างวงจรแม่เหล็กปิดการไหลของแม่เหล็กสลับนี้ทำให้เกิดแรงเคลื่อนไฟฟ้าและแรงเคลื่อนไฟฟ้าทุติยภูมิ
กระแสในห้องหลอมเหลวกระแสนี้แปลงพลังงานไฟฟ้าเป็นพลังงานความร้อนผ่านความต้านทานของ
ประจุโลหะและพลังงานความร้อนจะละลายโลหะในห้อง

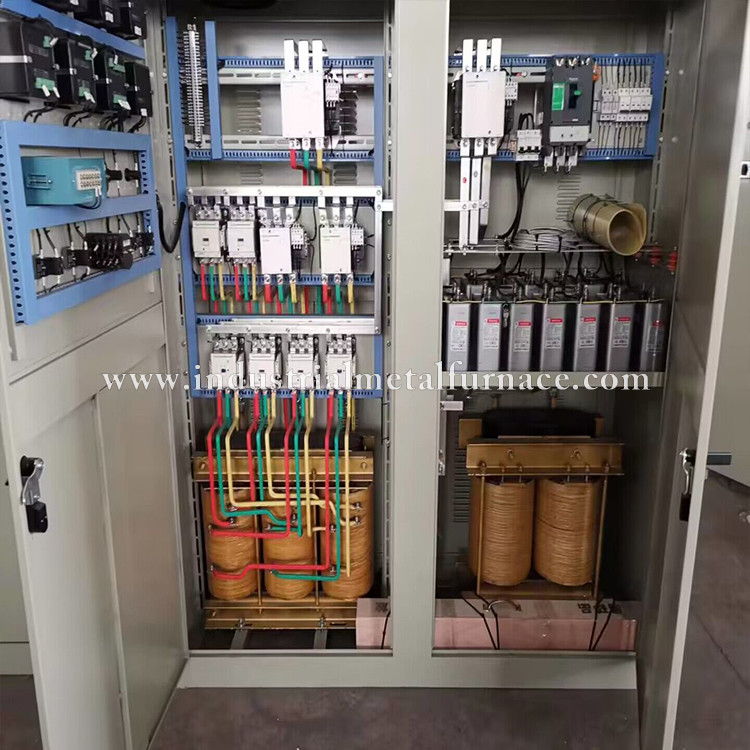

3.2 เตาหลอมทองแดงประกอบด้วยตัวเตา โครงเตา ตัวเหนี่ยวนำ เตาไฟฟ้า
ระบบทำความเย็น ตู้ควบคุมไฟฟ้า ฯลฯ
ช่วงแรงดันไฟฟ้าของเตาไฟฟ้า: 90V, 120V, 150V, 180V, 210V, 250V, 300V, 380V.

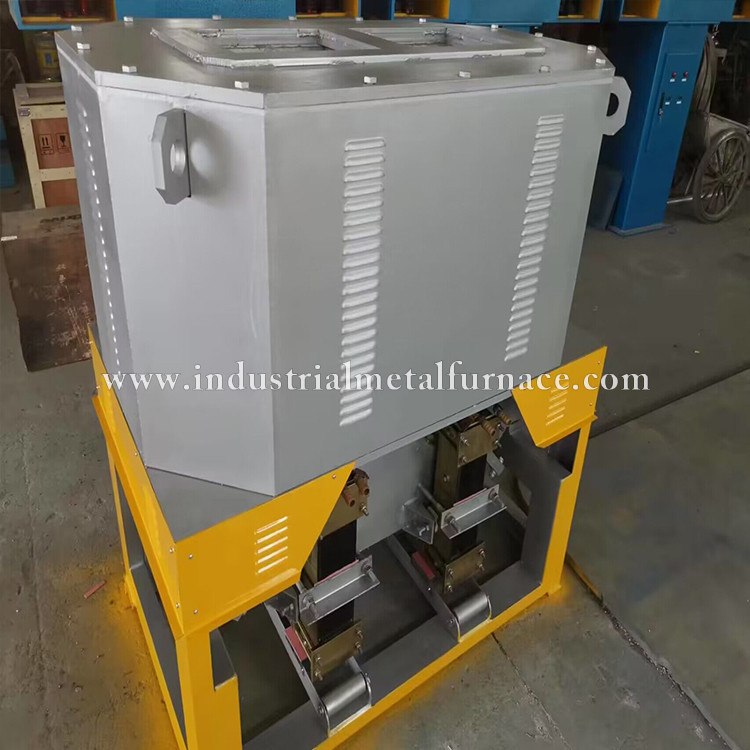

3.3 เตาหลอมไฟฟ้าหล่อด้วยแรงโน้มถ่วงใช้โครงสร้างการเหนี่ยวนำแกนเหล็กแนวตั้งสองแบบเปลือกทำจากเหล็ก
จาน.สระลอกคราบบุด้วยวัสดุฉนวนความร้อนและวัสดุทนไฟแล้วสร้างด้วย
อิฐทนไฟ
3.4 ตัวเซ็นเซอร์ประกอบด้วยเซ็นเซอร์สองตัว แกนเหล็กสองแกน และร่องหลอมเหลวสองชิ้นความรู้สึก
เปลือกร่างกายประกอบด้วยวัสดุทนไฟแบบผูกปมและแจ็คเก็ตระบายความร้อนด้วยน้ำเตาหลอมเหนี่ยวนำ
ตัวเครื่องระบายความร้อนด้วยน้ำ: เพื่อให้ถอดวัสดุทนไฟได้สะดวกและลดการสูญเสียพลังงานของตัวเครื่อง
เปลือกตัวเหนี่ยวนำ เปลือกตัวเหนี่ยวนำประกอบด้วยสองส่วน โดยมีวัสดุฉนวนประกบอยู่
ตรงกลางและเปลือกตัวเหนี่ยวนำขึ้นอยู่กับพื้นผิวหน้าแปลนด้านบนระหว่างการประกอบ
3.5 ในระหว่างกระบวนการหลอมเหลว อุณหภูมิของน้ำที่ไหลเข้าจะต้องไม่สูงกว่า 35 ℃ และน้ำที่ไหลออก
อุณหภูมิต้องสูงกว่า 55 ℃ และวัดการไหลของน้ำเป็นประจำหากเป็นทางน้ำไหล
ต่ำกว่าปริมาณน้ำที่กำหนด ต้องทำความสะอาดตะกรัน
3.6 คุณภาพน้ำหล่อเย็นของเตาเหนี่ยวนำอุตสาหกรรมต้องเป็นไปตามข้อกำหนดต่อไปนี้: ค่าพีเอช
อยู่ในช่วง 7 ~ 8 ความแข็งไม่เกิน 7 และเนื้อหารวมของสารแขวนลอยและละลาย
ของแข็งไม่เกิน 10 เพื่อป้องกันไม่ให้น้ำหล่อเย็นปรับขนาดและกีดขวางทางน้ำ
