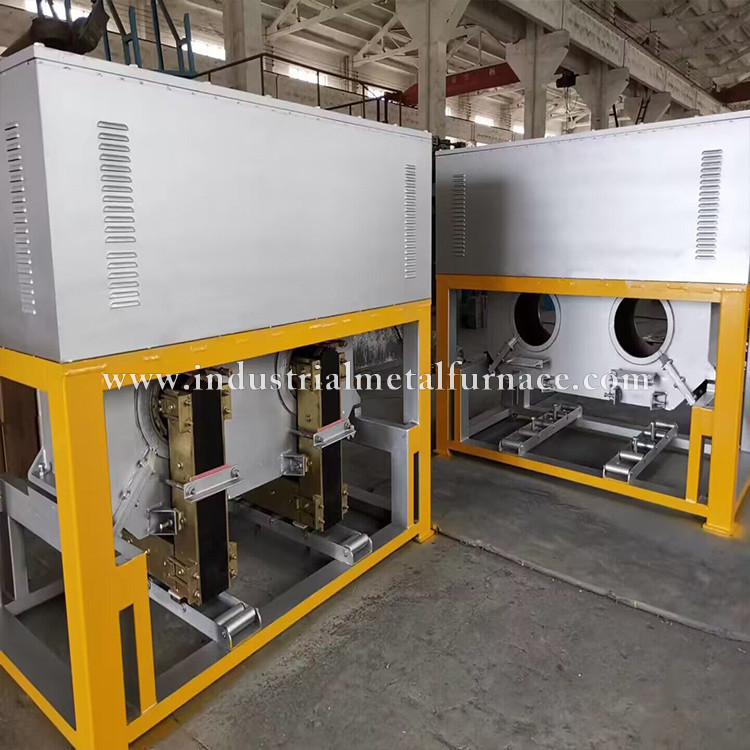

เตาหลอมทองแดงเหนี่ยวนำการหล่อด้วยแรงโน้มถ่วง
1. คำอธิบายทั่วไป

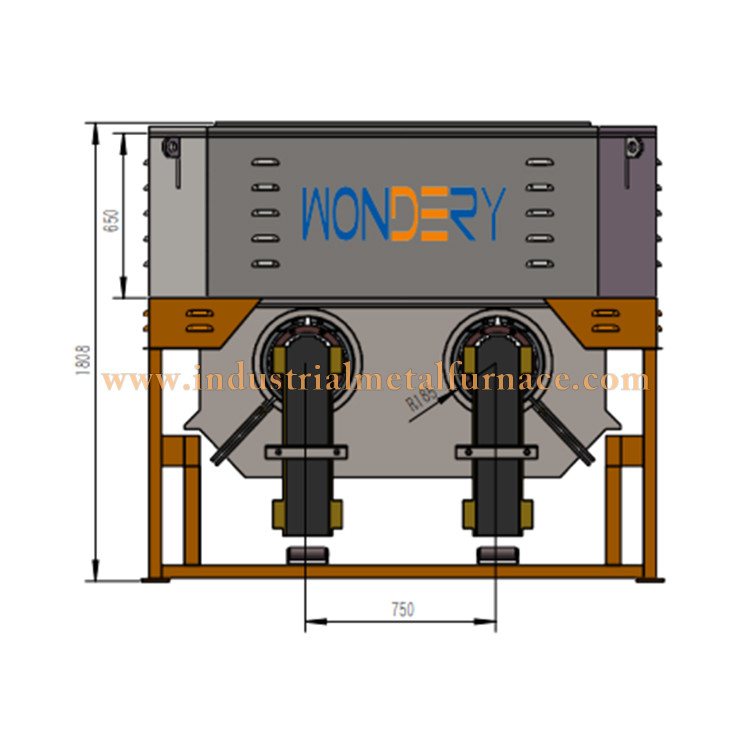

เตาหล่อทองแดงแรงโน้มถ่วงใช้การออกแบบบ่อหลอมสองแบบและโครงสร้างตัวเหนี่ยวนำสองตัว
ข้อดีของโครงสร้างนี้คือทำให้อุณหภูมิของบ่อหลอมเหลวและทุกส่วนสมดุลกัน
เตาหลอมเพื่อให้เกิดการประหยัดพลังงานเตาหลอมและโฮลดิ้งแบบเหนี่ยวนำนี้เป็นแบบต่อเนื่อง
และมีห้องหลอมหนึ่งห้องและห้องกักหนึ่งห้องแยกจากกัน
ชื่อ: เตาหล่อเหนี่ยวนำแกนความถี่พลังงาน 500 กก. / ชม
วัตถุประสงค์: หลอม qsn65 ~ 1.0 ทองแดงดีบุก ทองแดงแดง และทองเหลือง
เตาหล่อทองแดงสำหรับกระบวนการหล่อด้วยแรงโน้มถ่วง:
2. ข้อมูลทางเทคนิคหลัก
|
พลังงานทั้งหมด: 130 ~ 150KW ผลผลิตรายวัน: 9-10t (ทำงาน 24 ชั่วโมง); พิกัดความจุ: 0.5T ความจุขั้นต่ำ (เช่น น้ำหนักหลอม): 0.5T พิกัดความจุรวม: 1.5T ~ 1.8T กำลังไฟ: 130kW กำลังไฟ: 240kVA แรงดันไฟฟ้าของตัวเหนี่ยวนำ: 380V จำนวนเฟสตัวเหนี่ยวนำ: 1 วิธีการเชื่อมต่อเซนเซอร์: Y ความถี่ตัวเหนี่ยวนำ: 50Hz อัตราการละลาย: 0.5t/h การใช้พลังงานต่อหน่วย: 130kWh / T กำลังถือ: 75KW อุณหภูมิในการทำงานสูงสุด: 1250 ℃ ตัวประกอบกำลัง: ± 0.9-1 (หลังการชดเชย) ปริมาณการใช้น้ำหล่อเย็น: 6t / h |
3.การติดตั้ง
3.1 รากฐานของเตาหลอมเหนี่ยวนำทองแดงที่จัดทำโดยผู้ผลิตนั้นมีไว้สำหรับการอ้างอิงของผู้ใช้เท่านั้น
3.2 ขนาดการติดตั้งของอุปกรณ์แต่ละชิ้นจะต้องตรวจสอบกับวัตถุทางกายภาพและเหล็กที่ฝังอยู่
จะถูกสงวนไว้ในการเขียนแบบฐานราก
3.3 ตรวจสอบตามระบบทางเดินน้ำ ทางเดินน้ำต้องไม่มีสิ่งกีดขวาง และข้อต่อท่อทั้งหมดต้องปราศจากสิ่งกีดขวาง
ของการรั่วไหล
3.4 ต่อสายของตัวเหนี่ยวนำและตรวจสอบว่าการเชื่อมต่อทางน้ำและวงจรถูกต้องหรือไม่
3.5 ต้องติดตั้งแผ่นฉนวนที่ช่องเปิดของเสื้อระบายความร้อนของตัวเหนี่ยวนำความเย็นเพื่อป้องกัน
แจ็คเก็ตระบายความร้อนด้วยน้ำจากการสร้างวงปิด
3.6 เมื่อประกอบแกนเหล็ก ให้ใช้สกรูปรับของโครงเตาเพื่อให้เข้าสู่ตำแหน่งศูนย์กลาง
