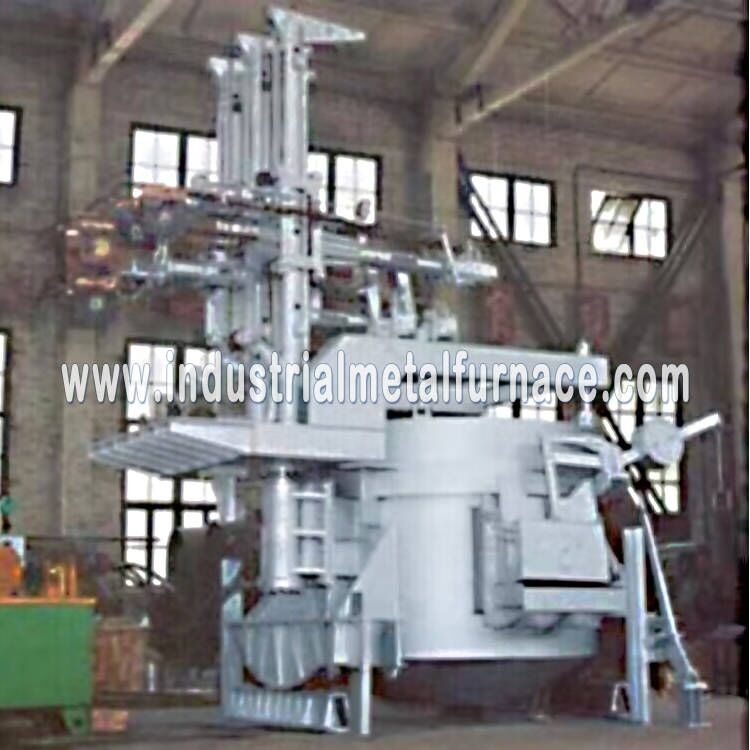

เตาหลอมไฟฟ้า 2000 กก. สำหรับทรายซิลิกา โลหะมีค่า
1.ภาพรวม
เตาอาร์คไฟฟ้าใช้พลังงานธรรมดา โหลดด้านบนโดยคลายเกลียวฝาครอบเตา และ
ช่องแตะเพื่อแตะเหล็กโครงสร้างใช้แบบกึ่งไฮดรอลิคและฝาครอบเตาแบบคลายเกลียว
แผนผังแบบหลุมสามารถลดข้อกำหนดด้านความสูงของอาคารโรงงานได้
2.คุณสมบัติหลักของ eเตาอาร์คไฟฟ้า
เตาอาร์คไฟฟ้าสำหรับการผลิตเหล็กนี้ใช้เยื่อบุเตาพื้นฐานหรือเยื่อบุเตาที่เป็นกรดสำหรับการถลุงออกไซด์
การเสริมคุณค่าโลหะมีค่าและพันธุ์อื่น ๆ
เตาอาร์คไฟฟ้านี้อุปกรณ์มีคุณสมบัติหลักดังต่อไปนี้:
▲ อุปกรณ์เตาอาร์คไฟฟ้าถูกตั้งค่าด้วยการคลายเกลียวฝาครอบเตา, กลไกกึ่งไฮดรอลิก, การโหลดด้านบน,
แตะผ่านรางต๊าปและติดตั้งในหลุม
▲ ใช้แขนไขว้นำไฟฟ้าชนิดท่อทองแดง
▲ ใช้สายเคเบิลระบายความร้อนด้วยน้ำหน้าตัดขนาดใหญ่
▲ ใช้โครงสร้างเปลือกเตาหลอมรวม
▲ ด้านล่างของเตาอาร์คไฟฟ้าใช้โครงสร้างรูปจาน ซึ่งช่วยเพิ่มความน่าเชื่อถือของอุปกรณ์
และยืดอายุการใช้งาน
▲ การหมุนฝาครอบเตาหลอมใช้เทคโนโลยีจานหมุนขนาดใหญ่ ซึ่งช่วยลดการเคลื่อนที่ของเตา
สายเคเบิลระบายความร้อนด้วยน้ำ ลดอิมพีแดนซ์ ลดการสูญเสียไฟฟ้า ลดการใช้พลังงาน และ
ลดพื้นที่ครอบครอง
▲ ใช้ตัวควบคุมอิเล็กโทรด PLC ที่ทันสมัยที่สุดเพื่อให้แน่ใจว่าอิเล็กโทรดมีความแม่นยำและเชื่อถือได้
ระบบในระดับสูงสุด
▲มีการติดตั้งวงจรการยกอิเล็กโทรดเพื่อป้องกันไม่ให้อิเล็กโทรดแตกหักและทำให้การทำงานมีประสิทธิภาพ
ของเตา
▲ วิธีการควบคุมแรงดันไฟฟ้าของหม้อแปลงคือการควบคุมแรงดันไฟฟ้าแบบไม่มีโหลด
▲ ขดลวดทุติยภูมิ: การบีบอัดตัวหม้อแปลง: การบีบอัดคอยล์ใช้กระบอกน้ำมันสปริงแบบพิเศษ
ตะปูแรงดัน ขดลวดทั้งหมดประกอบเข้าด้วยกันและทำให้แห้งในสุญญากาศ
▲ หม้อแปลงสามารถโอเวอร์โหลดได้ถึง 20% เป็นเวลานาน และมีความแข็งแรงเชิงกลเพียงพอเพื่อให้แน่ใจว่า
สามารถทนต่อผลกระทบจากการลัดวงจรบ่อยครั้ง
▲ หม้อแปลงเป็นวิธีการระบายความร้อนด้วยน้ำแบบหมุนเวียนน้ำมัน (OFWF) โดยใช้การหมุนเวียนน้ำมันแบบบังคับโดยปราศจากปัญหา
เครื่องทำน้ำเย็น
▲ วัสดุแกนหม้อแปลงผลิตจากผลิตภัณฑ์คุณภาพสูง
▲ น้ำมันหม้อแปลงใช้น้ำมัน 25#
▲ หม้อแปลงมีฟังก์ชันป้องกันแก๊สหนัก แก๊สเบา และตัวปล่อยแรงดัน และออนโหลด
สวิตช์มีฟังก์ชันป้องกันก๊าซหนัก
4. พารามิเตอร์ทางเทคนิคหลัก
| เลขที่. | รายการ | ยูนิด | วีอือ | ข้อสังเกต |
| 1 | พิกัดเตาอาร์คไฟฟ้า | ต | 2 | |
| 2 | เส้นผ่านศูนย์กลางของเปลือก | มม | Φ2200 | รางน้ำแตะ |
| 3 | การยกสูงของฝาเตา | มม | 200 | |
| ฝาครอบเตาคลายเกลียวมุม | ° | ～83 | ||
| การยกและการหมุนของฝาครอบเตา | การขับขี่แบบไฮดรอลิค | |||
| 4 | เส้นผ่านศูนย์กลางของอิเล็กโทรดกราไฟท์ | มม | 200 | |
| เส้นผ่านศูนย์กลางขั้วอิเล็กโทรด | มม | 620 | ||
| จังหวะการยกอิเล็กโทรด | มม | 1100 | ||
| อิเล็กโทรดขึ้น/ลงความเร็วสูงสุด | เมตร/นาที | 3/2.5 | ||
| วิธีการควบคุม | แร็คไดรฟ์แบบปีกนก | |||
| แบบฟอร์มแขนอิเล็กโทรด | ครอสอาร์มนำไฟฟ้าชนิดท่อทองแดง | |||
| 5 | แตะมุม | ° | 45 | ขีดสุด |
| ความเอียงของตะกรัน | ° | 15 | ขีดสุด | |
| 6 | พิกัดความจุของหม้อแปลงเตาไฟฟ้า | เควีเอ | 1250 | โอเวอร์โหลดได้ 20% |
| แรงดันไฟฟ้าหลัก | เค.วี | 10/6.3 | ||
| ไม่มีแรงดันคัตออฟ | วี | 210-104 | การควบคุมแรงดันไฟฟ้าแบบไม่กระตุ้น 5 ระดับ | |
| กระแสไฟสำรอง | ก | 4000 | ||
| แบบฟอร์มการระบายความร้อนของหม้อแปลง | การระบายความร้อนด้วยน้ำที่ไหลเวียนของน้ำมันที่แข็งแกร่ง | |||
| 7 | แรงดันใช้งานของระบบไฮดรอลิค | MPa | 6 | |
| สื่อการทำงาน | น้ำมันไฮดรอลิกที่ทนต่อการสึกหรอ | |||
| 8 | ระบบน้ำหล่อเย็น | น้ำอุตสาหกรรม (รวมถึงน้ำหล่อเย็นหม้อแปลงไฟฟ้า) | ||
| ความดันขาเข้า | MPa | ＞0.3 | ||
| อุณหภูมิของน้ำที่ไหลเข้า | ℃ | ≤32 | ||
| อุณหภูมิของน้ำ | ℃ | <50 | ||
| ปริมาณการใช้น้ำหล่อเย็น | ม3/ชม | ～20 |
อาร์คไฟฟ้า EAF-1.5Tเตาเผาขอบเขตการจัดหา
| เลขที่ | รายการ | เนื้อหาและขอบเขต | ถาม'ไท |
| 1 | ส่วนเครื่องกล | ||
| 1.1 | ตัวเตา (φ2200) | เปลือกเตา รางต๊าป กลไกประตูเตา ฯลฯ | 1 ชุด |
| 1.2 | แหวนครอบเตาระบายความร้อนด้วยน้ำ | แหวนเตาระบายความร้อนด้วยน้ำ ฯลฯ | 1 ชุด |
| 1.3 | กลไกการยกอิเล็กโทรด | เสาสามชุด อุปกรณ์ล้อเลื่อนและชิ้นส่วนฉนวน แร็คเกียร์ | 1 ชุด |
| 1.4 |
การยกฝาครอบและ กลไกโรตารี่ |
โครงหมุนฝาครอบเตา กลไกการหมุนฝาครอบเตา กลไกการยกฝาครอบเตา | 1 ชุด |
| ตลับลูกปืนกาบหมุนแบบโรตารี่ฝาครอบเตา | 1 ชุด | ||
| 1.5 | กลไกการเอียงเตา | แท่นเอียง, ฐานรองรับแนวนอน, แท่นเอียง, การหมุนของฝาครอบเตา และตัวรองรับการคลายเกลียว | 1 ชุด |
| 1.6 | ระบบทำความเย็น | จำหน่ายน้ำ ถังไหลกลับ วาล์วท่อ และอุปกรณ์ที่เกี่ยวข้อง | 1 ชุด |
| 2 | ส่วนกระแสสูง | ||
| 2.1 | แขนไขว้นำไฟฟ้า | ท่อทองแดงนำไฟฟ้าประเภทแขนไขว้นำไฟฟ้า 3 ชิ้น, ที่หนีบ, แหวนยึด ฯลฯ | 1 ชุด |
| 2.2 | ระบบเครือข่ายสั้น | ตัวชดเชยแบบยืดหยุ่น ท่อทองแดงนำไฟฟ้า ข้อต่อสายเคเบิล ตัวยึดและตัวยึด ชิ้นส่วนฉนวน ฯลฯ | 1 ชุด |
| หม้อแปลงกระแส | 3 ชิ้น | ||
| 2.3 | สายเคเบิลระบายความร้อนด้วยน้ำ | สายเคเบิลระบายความร้อนด้วยน้ำหน้าตัดขนาดใหญ่ | 1 ชุด |
| 3 | ระบบไฮดรอลิค | ||
| 3.1 | สถานีไฮดรอลิค | ถังน้ำมัน, ตัวกรองน้ำมันแรงดันสูง, บล็อกวาล์วในตัว, อุปกรณ์ระบายความร้อน, แอคคูมูเลเตอร์ | 1 ชุด |
| 3.2 | กระบอกไฮดรอลิก | กระบอกเอียง | 1 |
| กระบอกหนีบอิเล็กโทรด | 3 | ||
| ฝาเตายกกระบอกโรตารี่ | 1 | ||
| 4 | ชิ้นส่วนไฟฟ้า | ||
| 4.1 | หม้อแปลงเตา | HSSP-1250KVA, อุปกรณ์เสริมหม้อแปลง และ ออยล์-วอเตอร์คูลเลอร์ | 1 ชุด |
| 4.2 | ระบบแรงดันสูง | ตู้สวิตช์สุญญากาศ 10KV (6KV ) | 1 ชุด |
| 4.3 | ฐานรากควบคุมไฟฟ้าแรงต่ำและระบบควบคุมอัตโนมัติ | ตู้ไฟฟ้าแรงดันต่ำ ตู้ควบคุมไฟฟ้า ตารางการทำงานหลักของ PLC และกล่องการทำงานภาคสนาม | 1 ชุด |
