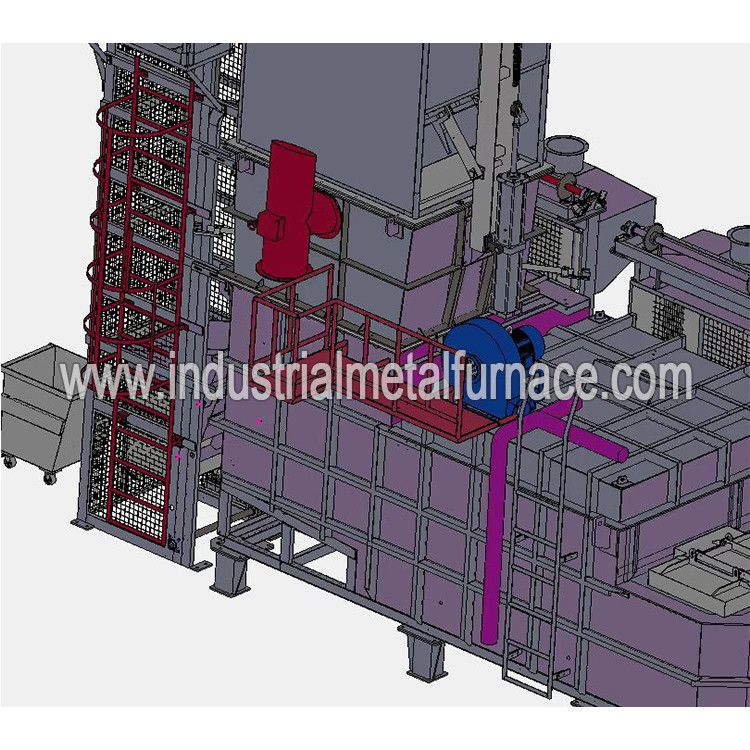

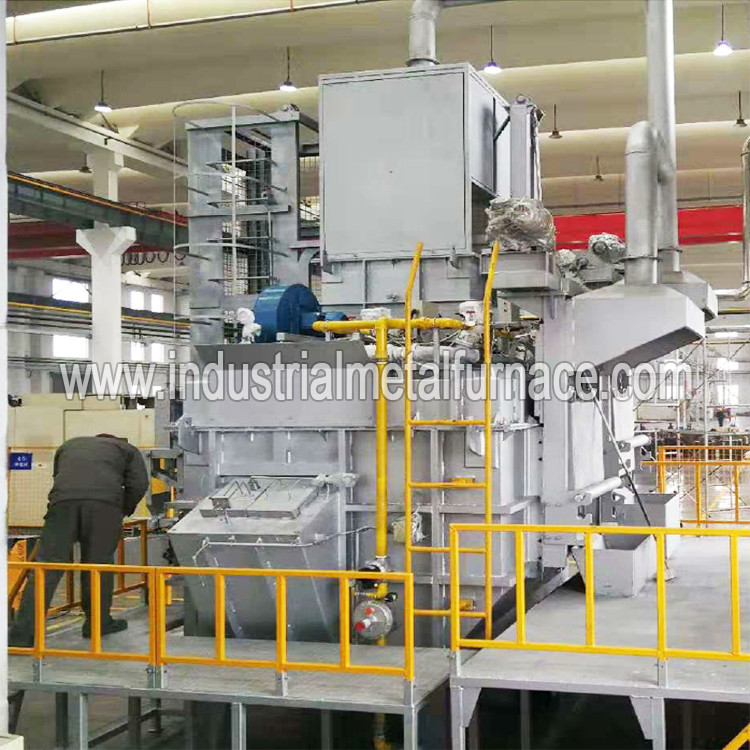

1. บทนำทั่วไป
เตาหลอมอลูมิเนียมอัลลอยด์แบบก้องกลับมีโครงสร้างที่กะทัดรัดสำหรับทั้งฟังก์ชั่นการหลอมและการเก็บรักษาความร้อน
สระหลอมละลายถูกสร้างขึ้นจากวัสดุหล่ออลูมิเนียมที่ขึ้นรูปครั้งเดียวซึ่งมีคุณสมบัติที่มีความแข็งแรงสูง ง่าย
เพื่อการทำความสะอาดและอายุการใช้งานที่ยาวนานเตาเผานี้ใช้หัวเตายี่ห้อดังที่มีการจุดไฟอัตโนมัติและควบคุมอุณหภูมิ
และอุปกรณ์แจ้งเตือนอุณหภูมิเกิน
2. พารามิเตอร์ทางเทคนิค
|
2.1 รุ่น: WDL-RJL-2500; 2.2 ความจุเตาเผา: 6,000 กก. 2.3 อัตราการหลอมเหลว: 2500 กก. / ชม. (ที่วิธีการทำงานต่อเนื่อง); 2.4 อุณหภูมิของเหลวอลูมิเนียม: 720 ℃; 2.5 ความแม่นยำในการควบคุมอุณหภูมิ: ±10℃; 2.6 เชื้อเพลิง: ก๊าซธรรมชาติ ค่า 8600Kcal/M3 แรงดันก๊าซ: 5-8KPa (50-80mbar); 2.7 แหล่งจ่ายไฟ: 380V 50HZ 17.5KW; 2.8 อากาศอัด: 0.5-0.7Mpa 1.5m3/h (พร้อมการแยกน้ำแห้งและน้ำมัน) 2.9 ความสูงของทางออกของเหลวอลูมิเนียม: 1650mm; 2.10 วิธีเต้าเสียบ: เต้าเสียบชนิดจุกลม 2.11 ปริมาณการใช้ก๊าซ: 1) น้อยกว่า 65N3/ตัน อะลูมิเนียม (ควรเป็นไปตามเงื่อนไขต่อไปนี้: ปริมาณของเศษในวัสดุที่ส่งคืนน้อยกว่า 5% โดยเฉพาะอย่างยิ่งเมื่อไม่มีเศษที่ออกซิไดซ์ได้ง่าย อัตราส่วนของวัสดุที่หลอมละลายคือ 50% สำหรับวัสดุที่ส่งคืน (ความหนาแน่น 400-500 กก. /M3) และ 50% สำหรับก้อนโลหะ อุณหภูมิของของเหลวอะลูมิเนียมหลอมเหลวหลังการหลอมคือ 750°C) 2) อลูมิเนียมน้อยกว่า 58M3/ตัน (การทำงานต่อเนื่อง, ไม่มีวัสดุที่เป็นน้ำมันและน้ำ, ไม่มีเศษอลูมิเนียม, 30% ของวัสดุเตาหลอมเศษอลูมิเนียม (ความหนาแน่น 400-500kg/M3), 70% ของแท่งอลูมิเนียม, อุณหภูมิของเหลวอลูมิเนียมหลอมเหลว, ขึ้นอยู่กับ 720 ℃) 3) อะลูมิเนียมน้อยกว่า 55M3/ตัน (100% สำหรับการหลอมโลหะในการทำงานต่อเนื่อง อุณหภูมิของเหลวอะลูมิเนียมหลังการหลอมขึ้นอยู่กับ 720°C) เวลาในการคำนวณจะถูกจับเวลาหลังจากใส่วัสดุเข้าไป และวัตถุดิบที่ป้อนต่อชั่วโมงจะมากกว่าหรือเท่ากับปริมาณการหลอมต่อชั่วโมงเมื่อถึงอุณหภูมิของเหลวอะลูมิเนียมและของเหลวอะลูมิเนียมถูกระบายออก น้ำที่ส่งออกจะถึงประสิทธิภาพการหลอมเหลวที่อุปกรณ์ระบุ และรอบขั้นต่ำ 3 ชั่วโมงเป็นสถิติ ใช้ค่าเฉลี่ยเป็นหน่วยมาตรฐานการใช้พลังงาน 2.12 แท่งอะลูมิเนียม: R14 หรือ ADC12 น้ำหนักเฉลี่ย: 8 กก. หรือน้อยกว่า 2.13 อุณหภูมิของเหลวอลูมิเนียมสูงสุด: 750°C; 2.13 อัตราการบรรจุของห้องหลอมเหลว: 50% (เศษวัสดุที่ไม่ได้รวมกลุ่ม); 2.14 ขนาดสูงสุดของวัสดุรีไซเคิล: ต้องเล็กกว่าขนาดด้านในของรถเข็นวัสดุ หมายเหตุ: พารามิเตอร์ข้างต้นต้องเป็นไปตามเงื่อนไขต่อไปนี้: A) เตาหลอมอลูมิเนียมควรอยู่ในสถานะคงที่ของการทำงานต่อเนื่องนานกว่า 6 ชั่วโมง B) ปริมาณการใช้เชื้อเพลิงเฉลี่ย 3 ชั่วโมงในการหลอมต่อเนื่องเป็นค่าที่คำนวณได้ C) ค่าความร้อนที่แท้จริงของเชื้อเพลิงคือ 8600Kcal/NM3 ง) เตาหลอมโลหะอุตสาหกรรมและอุปกรณ์ประกอบทำงานตามปกติ E) การใช้พลังงานของการกำจัดก๊าซ การกำจัดตะกรัน และเวลาพักไม่รวมอยู่ในช่วงการใช้พลังงาน |
3.1 ระบบเผาไหม้ประกอบด้วย พัดลม วาล์วปีกผีเสื้อ บอลวาล์ว สวิตซ์แรงดัน เกจวัดแรงดัน โซลินอยด์วาล์ว
การตรวจจับรังสียูวี ท่อโลหะ และหัวเผาหัวเผาห้องหลอมเป็นแบบเปลวไฟยาวและหัวเผาห้องขัง
มีลักษณะเป็นเปลวไฟแบน
3.2 ระบบการเผาไหม้ได้รับการตั้งค่าด้วยการตรวจจับต่างๆ เพื่อให้แน่ใจว่าอุปกรณ์ทำงานได้ตามปกติ: A. การตรวจจับรังสียูวี
เพื่อตรวจสอบว่าการจุดไฟของหัวเตาสำเร็จหรือไม่B. การตรวจจับระดับของเหลว เมื่อของเหลวอลูมิเนียมภายในเตามาถึง
ในระดับสูงหัวเผาจะทำงานด้วยพลังงานที่ลดลงC. การตรวจจับแรงดัน เมื่อแรงดันในระบบท่อผิดปกติ
ระบบจะส่งสัญญาณเตือน
เตาหลอมโลหะแบบใช้แก๊สเป็นเชื้อเพลิงใช้ส่วนประกอบไฟฟ้าหลายอย่างร่วมกันเพื่อควบคุม
วัตถุอุณหภูมิ จึงมั่นใจได้ถึงการทำงานที่ปลอดภัยและเชื่อถือได้ของอุปกรณ์ควบคุมฟังก์ชั่นหลัก
ของระบบควบคุมไฟฟ้าได้แก่: ตัวควบคุมอัตโนมัติ, เซ็นเซอร์, เครื่องส่ง, แอคชูเอเตอร์ (องค์ประกอบควบคุมสุดท้าย),
อินเทอร์เฟซอินพุต-เอาต์พุต (อินเทอร์เฟซ I/O)
และส่วนประกอบอื่น ๆ ของการควบคุมวงปิด
การควบคุมอุณหภูมิแบบไม่เชิงเส้นและแปรตามเวลา เวลาตอบสนองที่รวดเร็วและความแม่นยำสูงระบบควบคุมเสถียรภาพ
และความสามารถในการปรับตัว
PLC ตัวควบคุมแบบตั้งโปรแกรมได้ของเตาหลอมเศษอลูมิเนียมโต้ตอบกับ HMI สำหรับการดำเนินการภายในของ
การดำเนินการทางตรรกะตามลำดับ
ควบคุมการทำงานและเอาต์พุตแบบอะนาล็อก มอบโซลูชันที่สมบูรณ์แบบสำหรับการควบคุมอุณหภูมิของเตาอย่างง่ายดาย
4.1 ความทนทานต่อสิ่งแวดล้อมที่แข็งแกร่ง
ขึ้นอยู่กับความทนทานต่อสภาวะแวดล้อม ระดับการป้องกันจึงสูง รวมถึงการใช้งานด้วย
อุณหภูมิและอุณหภูมิในการจัดเก็บกว้างขึ้น
4.2 ฟังก์ชั่นที่ทรงพลัง: ข้อมูลสนับสนุนหน้าจอสัมผัสและฟังก์ชั่นการเก็บถาวรบันทึกการเตือนภัย, อุณหภูมิอัจฉริยะที่ทรงพลัง
ฟังก์ชั่นการแสดงแนวโน้มการจัดการมีความสามารถในการสื่อสารที่ทรงพลังและสมบูรณ์อีเธอร์เน็ตในตัว
อินเทอร์เฟซการสื่อสาร, พอร์ต USB, อินเทอร์เฟซการสื่อสาร RS-485, พอร์ตอนุกรมอุปกรณ์เสริม (สัญญาณ RS232/485 SB
บอร์ด), โมดูลขยาย EMคำสั่งโปรโตคอล Modbus Slaveช่องเสียบการ์ด micro SD, ขั้วพลังงานเซ็นเซอร์ CPU
5. รายการส่วนประกอบหลักของเตาหลอมอลูมิเนียม
|
เลขที่ |
ชื่อ |
แบบอย่าง |
ปริมาณ |
| 1 | ตัวควบคุม PLC (ซีเมนส์) | S7-200 ซีพียูอัจฉริยะ SR60 | 1 |
| 2 | โมดูลอินพุตแบบอะนาล็อกของ PLC | S7-200 สมาร์ทอีเอ็ม AT04 | 1 |
| 3 | PLC โมดูลเอาต์พุตอะนาล็อก | S7-200 สมาร์ทอีเอ็ม AQ02 | 1 |
| 4 | หน้าจอสัมผัส (ซีเมนส์) | สมาร์ท 1000 IE | 1 |
| 5 |
เบรกเกอร์วงจรขนาดเล็ก ชไนเดอร์ |
ไอซี652พี C10A | 1 |
| 6 | มอเตอร์เซอร์กิตเบรกเกอร์ Schneider | GV2-ME12C | 1 |
| 7 | คอนแทค AC Schneider | LC1D12M7C | 1 |
| 8 | รีเลย์ระดับกลาง Schneider | RXM2LB2P7 | 5 |
| 9 | สวิตช์ปุ่มกด Schneider | XB5AW33BIC | 2 |
| 10 | สวิตช์หยุดฉุกเฉิน Schneider | XB5ASS542C | 1 |
| 11 | ไฟสัญญาณ ชไนเดอร์ | XB2-BVM3LC | 3 |
| 12 | โฟโตอิเล็กทริคเซนเซอร์ OMRON | E3Z-T61 2M | 2 |
| 13 | ตัวเชื่อมต่อสำหรับงานหนัก | HDH024-01 | 2 |
| 14 | เครื่องตรวจจับเปลวไฟ (แท่งตรวจจับไอออน) | เอ็ม 14 | 1 |
| 15 | โปรแกรมควบคุมการจุดระเบิด (Honeywell) | TBC2800/A10000 | 2 |
| 16 | หม้อแปลงจุดระเบิด (Zhe I) | BGY004-8/GS25P 220V | 2 |
| 17 | สวิตช์แม่เหล็ก | CS1-U | 1 |
| 18 | แอคชูเอเตอร์มอเตอร์สัดส่วน (ฮันนี่เวลล์) |
M7284A1004 (ไฟฟ้ากระแสสลับ 220V 7284) |
2 |
| 19 | โซลินอยด์วาล์วจุดระเบิดและการเผาไหม้ของแก๊ส (Japan CKD) | AB4103-07 (ไฟฟ้ากระแสสลับ 220 โวลต์) | 2 |
|
20 |
โซลินอยด์วาล์วเผาไหม้แบบละลายแก๊ส (ฮันนี่เวลล์) | DN80 (ไฟฟ้ากระแสสลับ 220 โวลต์) |
2 |
|
21 |
โซลินอยด์วาล์วเผาไหม้แก๊ส (ฮันนี่เวลล์) | DN40 (ไฟฟ้ากระแสสลับ 220V) |
1 |
| 22 | เครื่องตรวจจับเปลวไฟ FIREYE | UV1AL-6 | |
| 23 |
วาล์วลดความดัน อิตาลีไฟต์ |
DN65 | 1 |
| 24 |
คู่มือวาล์วผีเสื้อ ดีที่สุด |
(เกลียว DN80 พร้อมสเกล) | 1 |
| 25 | มาสเตอร์วาล์วแก๊ส (ฮันนี่เวลล์) | DN80 (ไฟฟ้ากระแสสลับ 220 โวลต์) | 1 |
| 26 | สวิตซ์แรงดันแก๊ส (Dungs) | A2210 (สัญญาณเตือนแรงดันต่ำ) | 1 |
| 27 | สวิตซ์แรงดันแก๊ส (Dungs) | A2310 (สัญญาณเตือนไฟฟ้าแรงสูง) | 1 |
| 28 | สวิตช์แรงดันลม (Dungs) | A2310 (สัญญาณเตือนแรงดันต่ำ) | 1 |
|
29 |
อุปกรณ์ตรวจจับวัสดุในหอคอยเตาเผา (ระบบ Omron) | E3JK-5M (220V) |
1 |
|
30 |
อุปกรณ์ตรวจจับระดับของเหลวในห้องเก็บอุปกรณ์ (ระบบ Omron) | 61F-GP-N |
1 |
| 31 | กระบอกฝาเตา (Taiwan Airtac) | SC125X800STCM1 | 1 |
| 32 | กระบอกลมเดรนพอร์ต (Taiwan Yadec) | SC80×200-CA-CB | 1 |
| 33 | ส่วนประกอบแรงดันต่ำ | ออมรอน ชไนเดอร์ ฯลฯ |
หมายเหตุ: แบรนด์ส่วนประกอบสำหรับส่วนประกอบของเตาหลอมอลูมิเนียม
อาจถูกเปลี่ยนเป็นสินค้าเทียบเท่าโดยไม่ต้องแจ้งลูกค้าเนื่องจากสินค้าปัจจุบันไม่พร้อมจำหน่าย
