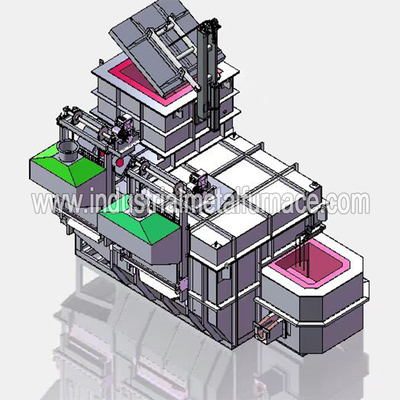

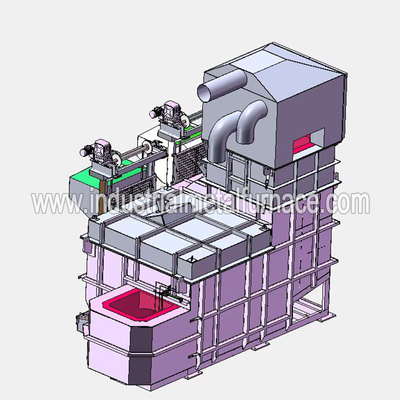

2500 กก. / ชม. เตาหลอมอลูมิเนียมอุตสาหกรรมแบบใช้ก๊าซต่อเนื่อง, เตาหลอมเศษอลูมิเนียม
1. บทนำทั่วไป
เตาหลอมอะลูมิเนียมแบบใช้แก๊สเป็นแบบต่อเนื่องและมีทั้งห้องพักและห้องหลอม
มีโครงสร้างที่กะทัดรัดสำหรับทั้งฟังก์ชั่นการหลอมและการเก็บรักษาความร้อนสระหลอมละลายเกิดจากสารกันติดที่ขึ้นรูปครั้งเดียว
วัสดุหล่ออะลูมิเนียมที่มีคุณสมบัติความแข็งแรงสูง ทำความสะอาดง่าย และอายุการใช้งานยาวนานก๊าซที่ยิงออกมาหลอมละลาย
เตาเผาใช้ยี่ห้อหัวเผาที่มีชื่อเสียง ซึ่งมีระบบจุดระเบิดอัตโนมัติ ควบคุมอุณหภูมิ และอุปกรณ์เตือนอุณหภูมิเกิน
2. พารามิเตอร์ทางเทคนิคของเตาหลอมเศษอลูมิเนียม
|
2.1 รุ่น: WDL-RJL-2500; 2.2 ความจุเตาเผา: 6,000 กก. 2.3 อัตราการหลอมเหลว: 2500 กก. / ชม. (ที่วิธีการทำงานต่อเนื่อง); 2.4 อุณหภูมิของเหลวอลูมิเนียม: 720 ℃; 2.5 ความแม่นยำในการควบคุมอุณหภูมิ: ±10℃; 2.6 เชื้อเพลิง: ก๊าซธรรมชาติ ค่า 8600Kcal/M3 แรงดันก๊าซ: 5-8KPa (50-80mbar); 2.7 แหล่งจ่ายไฟ: 380V 50HZ 17.5KW; 2.8 อากาศอัด: 0.5-0.7Mpa 1.5m3/h (พร้อมการแยกน้ำแห้งและน้ำมัน) 2.9 ความสูงของทางออกของเหลวอลูมิเนียม: 1650mm; 2.10 วิธีเต้าเสียบ: เต้าเสียบชนิดจุกลม 2.12 แท่งอะลูมิเนียม: R14 หรือ ADC12 น้ำหนักเฉลี่ย: 8 กก. หรือน้อยกว่า 2.13 อุณหภูมิของเหลวอลูมิเนียมสูงสุด: 750°C; 2.14 อัตราการบรรจุของห้องหลอมเหลว: 50% (เศษวัสดุที่ไม่ได้รวมกลุ่ม); 2.15 ขนาดสูงสุดของวัสดุรีไซเคิล: ต้องเล็กกว่าขนาดด้านในของรถเข็นวัสดุ หมายเหตุ: พารามิเตอร์ข้างต้นต้องเป็นไปตามเงื่อนไขต่อไปนี้: A) เตาหลอมควรอยู่ในสถานะคงที่ของการทำงานต่อเนื่องนานกว่า 6 ชั่วโมง B) ปริมาณการใช้เชื้อเพลิงเฉลี่ย 3 ชั่วโมงในการหลอมต่อเนื่องเป็นค่าที่คำนวณได้ C) ค่าความร้อนที่แท้จริงของเชื้อเพลิงคือ 8600Kcal/NM3 ง) เตาหลอมโลหะและอุปกรณ์ประกอบทำงานตามปกติ E) การใช้พลังงานของการกำจัดก๊าซ การกำจัดตะกรัน และเวลาพักไม่รวมอยู่ในช่วงการใช้พลังงาน |
3. อุปกรณ์โหลดอัตโนมัติ
3.1 อุปกรณ์นี้ได้รับการตั้งค่าเพื่อวัตถุประสงค์ในการป้อนแท่งอะลูมิเนียมและเตาหลอมอย่างรวดเร็วและต่อเนื่อง
เผาเศษใหม่โดยไม่ทำให้เตาหลอมเสียหายและมีคุณสมบัติและพารามิเตอร์ดังต่อไปนี้
|
เครื่องให้อาหารแบบรถเข็น |
แบบอย่าง | WDL-RJL-2500 |
| หน่วยงานยก | วิธีการขับเคลื่อนด้วยโซ่ | |
| กำลังโหลด | รับน้ำหนักได้สูงสุด 600KG | |
| ขนาดรถเข็นวัสดุที่อนุญาต | ±10มม | |
| ตัวลดความเร็ว | BWED 31-153-YEJ 2.2KW -4P | |
| อัตราส่วนลด | 1/153 | |
| ความจุของมอเตอร์ | 3KW.4P.380V.50HZ | |
| เร่งความเร็ว | 6.1 ม./นาที | |
| รถเข็นวัสดุ | 4 ชุด (950*950*680) | |
| อุปกรณ์เสริมอื่น ๆ | เพลา โซ่ ตลับลูกปืน ฝาครอบตาข่ายนิรภัย ลิมิตสวิตช์ ปั้นจั่น ฯลฯ | |
| มอเตอร์ลดความเร็ว | BWED 31-153-YEJ 3KW -4P | 1 |
| อัตราส่วนลด | 1:153 | 1 |
| ตัวจำกัดแรงบิด | TL700-2 | 1 |
| ห่วงโซ่ | 16A-2.5-1200 | 1 |
4. การใช้แก๊สของเตาหลอมอลูมิเนียม
ปริมาณการใช้ก๊าซ:
1) น้อยกว่า 65N3/ตันอะลูมิเนียม (ควรตรงตามเงื่อนไขต่อไปนี้: ปริมาณเศษเหล็กในสินค้าที่ส่งคืน
วัสดุน้อยกว่า 5% โดยเฉพาะอย่างยิ่งเมื่อไม่มีเศษเหล็กที่ออกซิไดซ์ได้ง่ายอัตราส่วนของวัสดุหลอมคือ
50% สำหรับวัสดุที่ส่งคืน (ความหนาแน่น 400-500 กก./ลบ.ม.) และ 50% สำหรับก้อนโลหะอุณหภูมิหลอมเหลว
ของเหลวอลูมิเนียมหลังจากหลอมละลายคือ 750°C.)
2) อะลูมิเนียมน้อยกว่า 58M3/ตัน (การทำงานต่อเนื่อง ไม่มีวัสดุที่เป็นน้ำมันและน้ำ ไม่มีเศษอะลูมิเนียม
30% ของวัสดุเตา (ความหนาแน่น 400-500kg/M3), 70% ของแท่งอลูมิเนียม;อุณหภูมิของเหลวอลูมิเนียมหลอมเหลว,
ขึ้นอยู่กับ 720 ℃)
3) อลูมิเนียมน้อยกว่า 55M3 / ตัน (100% สำหรับแท่งโลหะในการทำงานต่อเนื่อง; อุณหภูมิของเหลวอลูมิเนียมหลังจาก
หลอมละลายที่อุณหภูมิ 720°C.)
เวลาในการคำนวณจะถูกจับเวลาหลังจากใส่วัสดุเข้าไป และวัตถุดิบที่ป้อนต่อชั่วโมงจะมากกว่าหรือเท่ากับ
ถึงปริมาณการหลอมต่อชั่วโมงเมื่ออุณหภูมิของเหลวอลูมิเนียมในเตาหลอมโลหะอลูมิเนียม
ถึงแล้วและของเหลวอลูมิเนียมก็
ปล่อยน้ำออกถึงประสิทธิภาพการหลอมละลายที่ระบุโดยอุปกรณ์และขั้นต่ำ 3
ชั่วโมงเป็นวงจรทางสถิติ ให้ใช้ค่าเฉลี่ยเป็นหน่วยมาตรฐานการใช้พลังงาน
6.ขอบเขตการจัดหา
| เลขที่ | พิมพ์ | Q'ty |
| 1 | ตัวอุปกรณ์ | 1 ชุด |
| 2 | ระบบเผาไหม้ | 1 ชุด |
| 3 | อุปกรณ์ตรวจจับความปลอดภัยการเผาไหม้ | 1 ชุด |
| 4 | อุปกรณ์ตรวจจับความปลอดภัยการเผาไหม้ | 1 ชุด |
| 5 | ท่อลมแรงดันต่ำ | 1 ชุด |
| 6 | เครื่องตรวจจับระดับวัสดุ (ของเหลว) | 1 ชุด |
| 7 | สายไฟรอง | 1 ชุด |
| 8 | อุปกรณ์ให้อาหาร | 1 ชุด |
| 9 | อุปกรณ์ตู้คอนโทรลไฟฟ้า | 1 ชุด |
| 10 | รถเข็นให้อาหาร | 4 ยูนิต |
