| ชื่อแบรนด์: | WONDERY |
| หมายเลขรุ่น: | RT-780-12 |
| MOQ: | 1 ชุด |
| ราคา: | TO BE NEGOTIATED |
| เวลาจัดส่ง: | 45 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T, เวสเทิร์นยูเนี่ยน |

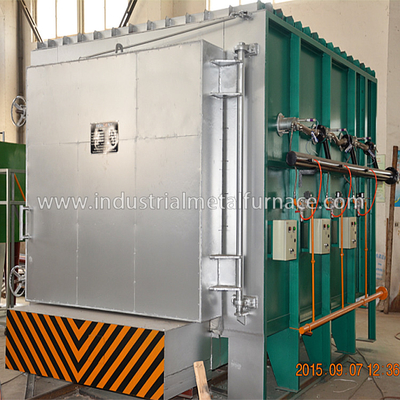

เตาบำบัดความร้อนไฟฟ้าชนิดกล่อง 850 องศาเซลเซียส,
เตาเผาก้นรถยนต์สำหรับการอบอ่อน
1. ใบสมัคร
เตารักษาความร้อนแบบกล่องไฟฟ้าส่วนใหญ่จะใช้สำหรับการอบชุบด้วยความร้อนของ
ชิ้นส่วนต่างๆการโหลดทำได้ด้วยตนเอง
2. พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค |
| 1 | กำลังไฟ | ปรับได้ 90Kw (1-100%) |
| 2 | แหล่งจ่ายไฟ | 380V, 3P, 50Hz |
| 3 | อุณหภูมิที่กำหนด | 850 ℃ |
| 4 | เวลาที่เพิ่มขึ้นของอุณหภูมิเตาเปล่า | ≤1.5ชม |
| 5 | เขตควบคุม | 1 โซน การควบคุมอิสระ |
| 6 |
ขนาดการทำงานที่มีประสิทธิภาพ |
1200×1200×1200มม.(ยาว×กว้าง×สูง) |
| 7 | การเชื่อมต่อองค์ประกอบความร้อน | วาย |
| 8 |
ความสม่ำเสมอของอุณหภูมิ |
±8℃ |
|
ความแม่นยำในการวัดอุณหภูมิ |
±1℃ | |
| 10 | การใช้พลังงานของเตาเปล่า | ≤18% |
| 11 | วิธีการควบคุมอุณหภูมิ |
SCR, ตัวควบคุม PID ตัวควบคุมอุณหภูมิที่ตั้งโปรแกรมได้ของ Shimaden Japan พร้อมอินเทอร์เฟซการสื่อสาร 485 ทำงานร่วมกับหน้าจอสัมผัสขนาด 10.1 นิ้ว หน้าจอสัมผัสสามารถบันทึกข้อมูลประวัติ จัดเก็บกระบวนการ ส่งออกแฟลชไดรฟ์ USB ถ่ายภาพหน้าจอ และฟังก์ชันอื่นๆ พร้อมสัญญาณเตือนอุณหภูมิเกิน |
| 12 | อุณหภูมิพื้นผิวเตาสูงขึ้น | <45 ℃ |
| 13 | องค์ประกอบความร้อน | 0Cr25AL25 (แถบ) |
| 14 | จานหน้าโบกี้ | CrMnN ความหนา 30 มม |
| 15 | วิธีการโหลด | โหลดด้วยมือหรือรถยกเข้าไปในเตาเผา |
| 16 | พัดลมไหลตามแนวแกน | ระบบหมุนเวียนอากาศร้อนของอุปกรณ์นี้ส่วนใหญ่ประกอบด้วยพัดลมไหลตามแนวแกนระบายความร้อนด้วยน้ำ 2.2KW 1 ชุดความร้อนที่ปล่อยออกมาจากองค์ประกอบความร้อนจะถูกพัดเข้าสู่พื้นที่ทำงานที่มีประสิทธิภาพอย่างสม่ำเสมอโดยพัดลมหมุนเวียนวัสดุของพัดลมและเพลาคือ Cr25Ni20เพื่อให้แน่ใจว่าตลับลูกปืนใช้งานได้ตามปกติ วิธีการระบายความร้อนคือการระบายความร้อนด้วยน้ำ |
| 17 | วิธีการเปิดประตูเตา | การเปิดด้านข้างแบบแมนนวล, การบีบอัดแบบเกลียว |
| 18 | บุเตา | โครงสร้างเส้นใยทนไฟอุณหภูมิสูง |
3.การแนะนำโครงสร้าง
เตารักษาความร้อนชนิดกล่อง JRX3-90-9 ส่วนใหญ่ประกอบด้วยตัวเตา ซับใน ประตูเตา
และระบบบีบอัดประตู องค์ประกอบความร้อนและอุปกรณ์คงที่ และระบบควบคุมอุณหภูมิ
3.1 ขนร่างกายที่ดี, 1 ชุด
3.2ซับใน
3.3ประตูเตาและการบีบอัดระบบ
3.4ด้านล่างของเตารับน้ำหนัก
ด้านล่างของเตารักษาความร้อนไฟฟ้าแบบรับน้ำหนักประกอบด้วย
ตัวถังก่ออิฐทนไฟและแผ่นหน้าทนความร้อน CrMnN.
ร่างกายก่ออิฐ: โบกี้สร้างด้วยอิฐทนไฟอลูมินาสูงผสมกันอย่างหนัก
อิฐทนไฟและอิฐเก็บความร้อนส่วนที่รับแรงกระแทกและพื้นที่รับน้ำหนัก
ก่อด้วยอิฐโดยเฉพาะอิฐทนไฟอลูมิเนียมสูงชนิดหนักนอกจากนี้ยังมีพื้นที่ว่าง
เหลือไว้สำหรับการขยายตัวของวัสดุทนไฟเมื่อได้รับความร้อน
แผ่นหน้าโบกี้ทำจาก CrMnN ที่มีความหนารวม 30 มม.สูงสุด
อุณหภูมิ ≤ 950 ℃ ซึ่งสามารถใช้งานได้นานโดยไม่เสียรูปและแตกร้าว

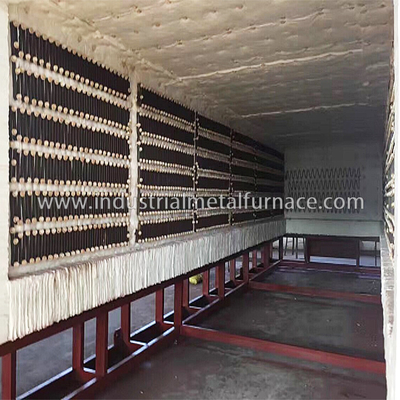

3.5 องค์ประกอบความร้อน
องค์ประกอบความร้อน: ติดตั้งแถบต้านทานโลหะผสมรูปร่างเกลียวความต้านทาน 0Cr25AL5
ในผนังด้านข้าง 2 ด้าน ผนังด้านหลัง ประตูเตา และด้านล่างโบกี้
3.6 ระบบควบคุมไฟฟ้า จำนวน 1 ชุด
4. ขอบเขตการจัดหา
| เลขที่ | รายการ | Q'ty | หมายเหตุ |
| 1 | ตัวเตา | 1 ชุด | รวมชุดพัดลมระบายความร้อนด้วยน้ำ 1 ชุด |
| 2 | ระบบขับเคลื่อนไฟฟ้า | 1 ชุด | 1 ชุดสำหรับประตูเตา |
| 3 | องค์ประกอบความร้อน | 1 ชุด | แถบความต้านทาน |
| 4 | พัดลมไหลตามแนวแกน | 1 ชุด | |
| 5 | ระบบควบคุมอุณหภูมิ | 1 ชุด | |
| 5.1 | ตู้คอนโทรล | 1 ชิ้น | |
| 5.2 | ตัวควบคุมอุณหภูมิ | 1 ชิ้น | Shimaden, ญี่ปุ่น, ตั้งโปรแกรมได้ |
| 5.3 | สจล | 3 ชิ้น | KS-500A |
| 5.4 | ลวดตะกั่วชดเชย | 20ม | |
| 5.5 | คู่ความร้อน | 1 ชิ้น | ประเภทเค |
| 6 | ส่วนประกอบไฟฟ้า | 1 ชุด | SCR, สวิตช์แอร์, แอมมิเตอร์, โวลต์มิเตอร์, รีเลย์ความร้อน และสวิตช์ |
| บันทึก:การกำหนดค่าข้างต้นของเตาเผาสำหรับการรักษาความร้อนของโลหะสามารถเปลี่ยนเป็นแบรนด์ที่มีระดับเทียบเท่าได้โดยไม่ต้องแจ้งลูกค้าเนื่องจากความพร้อมของส่วนประกอบ | |||
