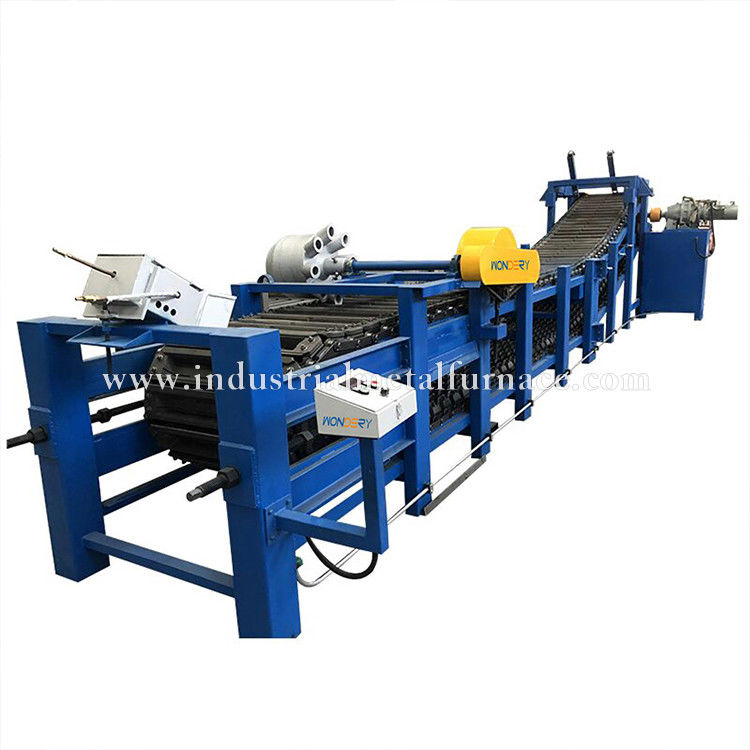

5M เครื่องท่อทองแดง 30KG อัตโนมัติเต็ม
1การใช้และคุณสมบัติ
1.1 การใช้อุปกรณ์
ระบบหลอมและหลอมทองแดงถูกใช้สําหรับการผลิตที่ควบคุมโดยอัตโนมัติเต็มของ 30 กิโลกรัมเกรด
ทองแดง ingots ก่อนหลั่งน้ําเหลวทองแดงเข้าไปในสับทองแดง
ปรับปรุงความร้อนอย่างน้อย 60 องศาเซลเซียส
ความต้องการในการผลิตต่อเนื่อง 24 ชั่วโมง และความต้องการในกระบวนการผลิตของการท่อทองแดง
1.2 กระแสกระบวนการ:
น้ําเหลวทองแดงไหลผ่านในตัวจําหน่ายของเครื่องหล่อหล่อหล่อ, มันถูกกระจายเป็นเท่าเทียมกันในหล่อหล่อหล่อหล่อหล่อหล่อหล่อ
โมลด์ของเครื่องท่ออ่อนโซ่
1.3 ลักษณะของอุปกรณ์:
เครื่องพิมพ์ทองแดง ingot ใช้โหมดการไหลเวียนเชิงเส้น ส่วนส่งพลังงานใช้ล้อ pinwheel cycloid
การควบคุมความเร็วการแปลงความถี่ ความแรงขับเคลื่อนเพียง 3.0KW ซึ่งประหยัดพลังงานมากขึ้นและ
การทํางานที่มั่นคง อุปกรณ์แสดงโดยตรงความเร็วของเครื่องโยกต่อนาที
วิธีการถอนแบบกล
2.ขนาดของสินค้า
| No. | รายการ | Qty | หน่วย | หมายเหตุ |
| 1 | ร่างเครื่อง | 1 | ชุด | ท่อทรงสี่เหลี่ยม 100*50*4.0mm |
| 2 | ระบบลดวงจรวงจร (รวมมอเตอร์และคนขับ) | 1 | ชุด | 3 KWk ซีรีย์ การค้าระหว่างประเทศ |
| 3 | เครื่องประปาขนาดใหญ่และขนาดเล็ก (รวมทั้งเครื่องประปาเชือกง่าย) | 1 | ชุด | P -200mm F-60 กว้างม้วน |
| 5 | การแปรรูป | 1 | ชุด | |
| 6 | โมลทองแดง 30 กิโลกรัม โมลทองเหลืองเหล็กเหล็กทนความร้อน ปัด เป็นต้น | 50 | pcs | การรับประกัน 2 ปี QT450 |
| 7 | เครื่องระบายน้ํา 8 ช่องปาก | 1 | pc | กระบวนการโยนใหม่ |
| 8 | อุปกรณ์ใช้ (ไม้สลัด, สี, ฯลฯ) | 1 | ชุด | |
| 9 | ระบบควบคุมไฟฟ้า | 1 | ชุด | ชไนเดอร์ ออมรอน ชไนเดอร์ มิตซูบิชิ ซีเมนส์ เป็นต้น |
| 10 | ระบบปรับปรุงความเย็นด้วยการพ่น | 1 | ชุด | |
| 1 1 | อุปกรณ์การถอนแบบ | 1 | ชุด | 2 ชุดของหมัดกลไก |
3. การประกอบอุปกรณ์ (ขอบเขตการจัดจําหน่าย)
3.1 เครื่องทองแดงทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลือง
ระบบกระจายของของเหลว ระบบเย็นด้วยน้ําสเปรย์ ระบบปรับน้ําลําเลียงง่าย ระบบจุดไฟด้วยมือ และระบบแป้ง
ระบบควบคุมไฟฟ้า ร่างเครื่องท่ออ่อน (รวมระบบการถอนแบบกลไกและระบบส่งพลังงาน)

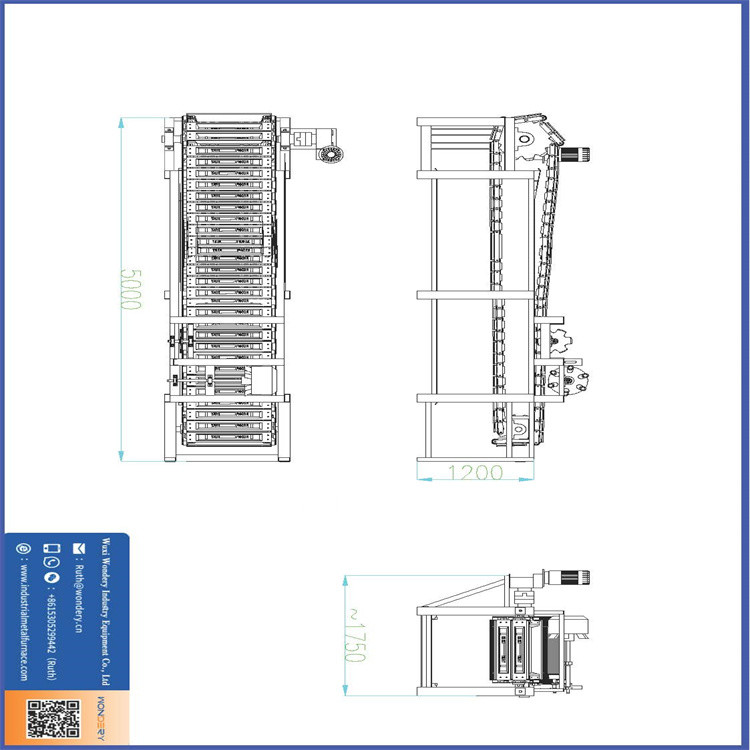

ความยาวของเส้นโค้งทั้งหมดอยู่ในระยะ 5 เมตร
เครื่องท่ออ่อนมีข้อดีของการกระจายทองแดงหลอมอัตโนมัติ การควบคุมความเร็วความถี่ที่เปลี่ยนแปลง
ประสิทธิภาพการผลิตที่สูง น้ําหนักอัลบั้มที่เท่าเทียมกัน ระดับอัตโนมัติสูง ความเข้มข้นแรงงานต่ํา การทํางานง่าย และ
การบํารุงรักษาที่ง่าย. เครื่องท่ออ่อนถูกผลิตตามมาตรฐานแห่งชาติที่ใช้อยู่
3.2 โมลทองเหลือง: โมลทองเหลืองประกอบด้วยเหล็กยืดหยุ่น QT450 เพื่อรับประกันอายุการใช้งานของโมลทองเหลือง
น้ําหนักของสล็อตคือ 30 กิโลกรัม มี 50 ต้นสล็อต
อุปกรณ์ดึงเพื่อชดเชยการปลดของโซ่เนื่องจากการขยายความร้อน
3.3 ระบบกระจายน้ําเหลวทองแดง 1 ชุด
3.4 การปรับความเย็นด้วยน้ําสเปรย์
เครื่อง casting อินกอท อุปกรณ์พร้อมกับระบบการเย็นไหลที่มีผลการเย็นที่ดี
ปรับความเย็นด้วยการปรับความเย็นโดยตรงที่ด้านล่าง
3.5 ระบบควบคุมไฟฟ้า
ตัวประกอบไฟฟ้าของระบบควบคุม (ตัวชี้วัด, ปุ่ม, ติดต่อ, สวิทช์อากาศ, ฯลฯ)
จากแบรนด์ที่มีชื่อเสียงระดับนานาชาติ เช่น Omron, Schneider, Mitsubishi และ Siemens
เครื่องโยนถูกปรับโดยการแปลงความถี่ เครื่องแสดงความเร็วของการโยนอัลกิต
3.6 เครื่องโยนอินกอท
ส่วนใหญ่ของเครื่องท่อประกอบด้วย: ส่วนส่งส่ง, กรอบ, การถอนพิมพ์ทางกล, ฯลฯ
3.6.1 ส่วนของเครื่องส่ง
ส่วนการส่งประกอบด้วยมอเตอร์ควบคุมความเร็วความถี่แปรปรวน, เครื่องลด, หมุน, เชือก,
สายโซ่ทําจากเหล็กแมนแกนเซส ความกว้างของโซ่ 200 มิลลิเมตร
ความหนาคือ 8 มิลลิเมตร วัสดุคือ 40Mn วัสดุม้วนคือ 45 Gr และกว้างคือ 60 มิลลิเมตร
ไม่ต่ํากว่า 3 ปี ตามคําสั่ง ทุกชุดอุปกรณ์มี 2 ชุด
ของเครื่องปรับน้ํามันอัตโนมัติง่ายๆ
3.6.2 กรอบเครื่องโยกอินกอท
ตามมาตรฐานแห่งชาติ คอลัมน์ประกอบด้วยท่อทรงสี่เหลี่ยม 100*50*4.0 มิลลิเมตร
ปรับความแข็งแรงอย่างเหมาะสมตามความต้องการของอุปกรณ์เพื่อป้องกันการบิดเบือนระหว่างการประกอบการท่อปกติ
และรับประกันความแข็งแรงและความสวยงามของอุปกรณ์ทั้งหมด
กรอบแนวราบหลายส่วนที่มีส่วนขับเคลื่อน (ปลายถอด) และส่วนปลายกระชับ (ปลายหลั่ง)
3.6.3 กลไกการถอนพิมพ์ทองแดง
เครื่องทองแดงทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลืองทองเหลือง
ในสถานการณ์ปกติ ความจุในการผลิตของแต่ละสายการโยนประมาณ 1 T / h
4สภาพสถานที่และอุปกรณ์บริการสําหรับแต่ละสายการเติมที่จัดให้โดยผู้ซื้อ
ความต้องการน้ําและไฟฟ้า:
ความดัน: ความสับสนสูงสุด (+ 10% 380V/220V สามเฟสสี่สาย/50Hz)
ความจุรวมสูงสุดที่เชื่อมต่อ: ประมาณ 3.0 kW (รวมมอเตอร์ปั๊มระบายน้ํา)
การบริโภคน้ําเย็น: ประมาณ 3 ตารางเมตร
ความดันน้ําเย็น 0.20-0.30MPa
อุณหภูมิของน้ําเย็น: อุณหภูมิปกติ (ต้องมีสระป่าเย็นระบายน้ําภายนอก)
อุณหภูมิระบายน้ําอยู่ในระดับ 60 องศา
