เตาหลอมโลหะอุตสาหกรรมประสิทธิภาพสูงสําหรับการดับแกน HRC50-55 2.5-3mm ชั้นแข็ง
1ความต้องการของผู้ใช้
| ประเภทของวัตถุการแปรรูป/การทดสอบ | ใช้ในการดับแกน | |
|
ระยะขนาดสําหรับผลิตภัณฑ์แปรรูป
|
วัสดุสินค้า | |
| กว้างสูงสุดของสินค้า | Φ22 (การออกแบบทางกณิตศาสตร์เป็นหลัก) | |
| ชั้นแข็งแรงอย่างมีประสิทธิภาพ | 2.5-3 มิลลิเมตร | |
| ความต้องการความแข็ง | HRC50-55 | |
| ความต้องการทางเทคนิคหลังจากการรักษาความร้อน | ความต้องการทางเทคนิคหลังจากการบําบัดด้วยความร้อนจะต้องสอดคล้องกับมาตรฐานแห่งชาติและมาตรฐานของสํานักงานที่เกี่ยวข้อง | |
| การป้องกันความปลอดภัย | สอดคล้องกับมาตรฐานระดับชาติปัจจุบัน พร้อมเครื่องปกป้อง และติดป้ายชัดเจนสําหรับอันตรายและอุณหภูมิสูง | |
| ความต้องการด้านสิ่งแวดล้อม | สอดคล้องกับมาตรฐานระดับชาติ | |
| ความ จําเป็น ใน การ ดู หน้า | สีของแหล่งไฟฟ้าต้องขึ้นอยู่กับรายละเอียดโรงงานของผู้จําหน่าย และเครื่องมือต้องกําหนดโดยรายละเอียดโรงงานของผู้ซื้อต้องการการวางแผนของท่อน้ํามัน, แหล่งก๊าซและสายไฟฟ้าที่สมเหตุสมผล, สะอาด, และสวยงาม | |
2อุปกรณ์Sการเลือกตั้งCการตั้งตัวและDสะดวกRการประกอบ
การคัดเลือก ประกอบ: จากความต้องการที่เสนอโดยบริษัทของคุณ เราแนะนํา
ชุดสมบูรณ์ของอุปกรณ์กระชับกระชับ (พลังงานไฟฟ้ากระชับกระชับกระชับกระชับกระชับกระชับกระชับกระชับ)
200kW ความถี่การทํางาน 8-30KHZ) รวมถึงอุปกรณ์เฉพาะอย่างต่อไปนี้:
| ไม่ ไม่ | รายการ | รุ่น | จํานวน | คําสังเกต |
| 1 | พลังงานไฟฟ้าสําหรับการทําความร้อนด้วยการนําเข้า | 160KW | 1 ชุด | |

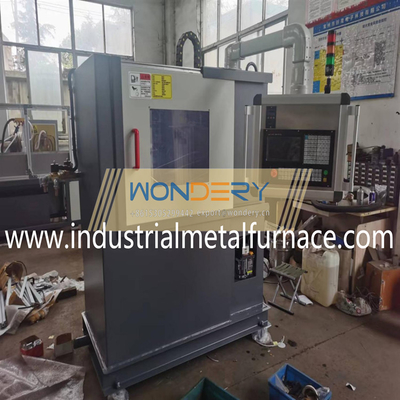

| 2 | เครื่อง CNC Vertical Quenching Machine (เครื่องแปลงเคลื่อนย้ายขึ้นและลง) | LS-1000 | 1 ชุด | |
| 3 | สายโค้ลอินดูชันพิเศษ | เซ็นเซอร์พิเศษ | 5 ชิ้น |
ปรับแต่งตามขนาดสินค้า |

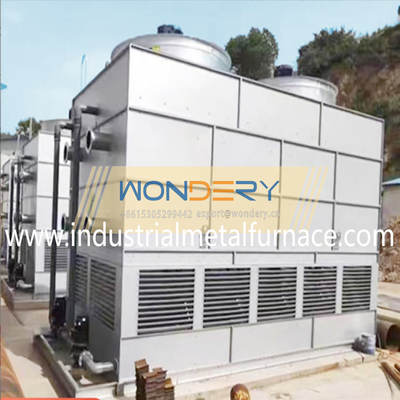

| 4 | ปิดปั๊มน้ําและเย็น | 30T | 1 ชุด |
3ขั้นตอนการทํางาน:อุปกรณ์ย้ายชิ้นงานขึ้นและลงสําหรับการสแกน
การดับไฟ
กระบวนการดับ: สามารถบรรจุด้วยมือหรือด้วยหุ่นยนต์
สายโค้ลไปยังศูนย์การทําความร้อนของสินค้า ใช้โปรแกรมที่แก้ไขเพื่อเริ่มทําความร้อนอัตโนมัติ
ปรับกําลังที่ตรงกันไปตามความเร็วอุณหภูมิระหว่างการทําความร้อน และเมื่อ
การอบอุ่นเสร็จสิ้น หยุดอบอุ่น ชะลอการเย็น กําหนดการรีเซ็ทเซอร์โวด้านบนและด้านล่าง
→ ถอนชิ้นงานออก
ความต้องการการออกแบบ: อุปกรณ์ต้องมีโหมดอัตโนมัติและโหมดมือ
ความต้องการเฉพาะอย่างยิ่งคือ ดังนี้
1) เครื่องมือมีโครงสร้างเครื่องมือตั้ง
และฟังก์ชันอัตโนมัติ และสถานีทํางานสามารถหมุน, ยกและลด
2) การเปิดและหยุดไฟฟ้าต้องมีสองโหมด "การควบคุมด้วยมือ" และ "การควบคุมไกล"
3) ความถี่สั่นของปั๊มพลังงาน 8-30KHZ พลังงานระดับ 200KW
4) ความต้องการความแม่นยําการตั้งตําแหน่งซ้ําของพื้นที่เคลื่อนที่ของเครื่องดับ
เครื่องแปลงเครื่องมือ ≤0.05mm
5) อุปกรณ์ทั้งหมดต้องมีฟังก์ชันการทํางานด้วยมือและอัตโนมัติ
แผนควบคุมอุปกรณ์ต้องมีฟังก์ชันความเร็วปรับ
จําเป็นต้องมีฟังก์ชันการเขียนโปรแกรมและการเก็บข้อมูลแบบสุ่ม และการประมวลผลที่แตกต่างกัน
ปริมาตรสามารถตั้งค่าได้ตามความต้องการของกระบวนการของชิ้นงานที่แตกต่างกัน
ระบบควบคุมต้องมีฟังก์ชันล็อครหัสผ่าน เพื่อป้องกันบุคลากรที่ไม่ได้รับอนุญาต
จากการปรับปรุงพาราเมตรกระบวนการ
6) สีของอุปกรณ์ทั้งหมด: การตั้งค่าของโรงงานจะมีอํานาจ
สีจะดําเนินการตามมาตรฐานความปลอดภัยแห่งชาติที่เกี่ยวข้อง
ความรู้สึกทั่วไปแข็งแรง, อ่อนโยนและบํารุงรักษาง่าย, และการวางแผนของท่อน้ํามัน,
แหล่งแก๊สและสายไฟฟ้าต้องมีเหตุผล สะอาดและสวยงาม
อุปกรณ์ส่งต้องใช้มาตรการที่จําเป็นกันฝุ่น
4. แหล่งไฟฟ้าสําหรับการทําความร้อนด้วยการนําเข้า
4.1 ปริมาตรเทคนิค
| รุ่น | 160KW |
| ประเภท | พลังงานประปาด้วยอัตราต่ออากาศสูงสุด |
| ความดันเฉพาะ | AC380V, 50Hz |
| พลังงานระดับ (การตั้งค่าแบบมาตรฐาน) | 200KW |
| ระยะการปรับพลังงาน | ปรับในช่วง 10%-100% |
| ความแม่นยําในการควบคุมพลังงาน | ± 0.5% |
| ความถี่การออก | ความถี่ 5-30KHz |
| ค่าประสิทธิภาพของอินเวอร์เตอร์ | ≥98% |
| วิธีควบคุม | การควบคุมภายในและรีโมทคอนโทรล สามารถเปลี่ยนได้ตามต้องการ |
| อุณหภูมิบริเวณทํางาน | 0-40°C |
| ความชื้นของสภาพแวดล้อมการทํางาน | ≤ 90% RH |
| ใช้ความสูง | ≤ 1000m |
| วิธีการเย็น | การผสมผสานการทําความเย็นด้วยน้ําบังคับ และการทําความเย็นด้วยเครื่องปรับอากาศ |
4.2 ส่วนควบคุมของอุปกรณ์: ประกอบโดยหลักๆด้วย แหล่งไฟฟ้า ระบบควบคุม
การควบคุมการเปลี่ยนระยะ การปกป้องวงจร การปรับเปลี่ยนวงจรตามลําดับระยะ การคํานวณการเริ่มต้น
วงจร, การติดตามความถี่ของอินเวอร์เตอร์, การสร้างแรงผลักดันของอินเวอร์เตอร์, การขยายแรงผลักดันและ
เครื่องแปลงแรงกระแทก ส่วนประกอบหลักของมันนําการทํางานสูง ความหนาแน่นสูง
วงจรบูรณาการพิเศษ ASIC-2 ผลิตในสหรัฐอเมริกา
เว้นแต่ตัวควบคุมทั้งหมดเป็นดิจิตอล และส่วนกระตุ้น rectifier ไม่ต้องการใด ๆ
การปรับและมีลักษณะของความน่าเชื่อถือสูง symmetry กระแทกสูง
ผลงานต่อต้านการขัดขวาง ความเร็วในการตอบสนองที่รวดเร็ว เป็นต้น และเพราะลําดับระยะ
วงจรปรับปรุง ไม่จําเป็นต้องมีการแปลง synchronous ดังนั้นงานของการปรับระยะ
การกําจัดการซับซ้อนและการร่วมกันในระหว่างการแก้ไขข้อผิดพลาดในสถานที่
เพื่อเชื่อมต่อสายเกตของทรานซิสเตอร์กับเทอร์มิเนลที่ตรงกันของบอร์ดควบคุม
และส่วนปรับตรงสามารถใช้งานได้
4.3 ระบบเริ่มต้นของเซ็นเซอร์: ระบบเริ่มต้นของเซ็นเซอร์คือความถี่การ sweep
การเริ่มต้นความดัน 0 ซึ่งหมายความว่าระหว่างกระบวนการเริ่มต้นของเซนเซอร์ ความจืด
ความดันและกระแสไฟฟ้าเพิ่มขึ้นค่อยๆ จากศูนย์ ดังนั้นไม่มีการส่งผลกระทบกระแสไฟฟ้า
เครือข่ายไฟฟ้า วงจรเริ่มต้นมีวงจรเริ่มต้นแบบซ้ําซ้ําอัตโนมัติ
ซึ่งทําให้อัตราความสําเร็จของการเริ่มต้น 100%
โครงการตัวอย่างค่าเฉลี่ย ที่เพิ่มความสามารถในการป้องกันการแทรกแซงของตัวแปลง
4.4 อินเวอร์เตอร์ตริกเกอร์: มันใช้สกัดความถี่ความถี่ 0 โวลเตชั่น soft start ที่เพียงต้องการที่จะ
รับสัญญาณการตอบสนองความถี่ความถี่กลางหนึ่ง และไม่ต้องการสัญญาณปัจจุบัน
บนตัวประกอบความถี่ความถี่สูงในวงจรสล็อต
วงจรระบายไฟฟ้านิยมของตัวเอง ซึ่งเป็นส่วนหนึ่งของวงจรการตอบสนองค่าเฉลี่ย
วงจรจําเป็นต้องเพิ่มไปยังวงจรหลัก, ไม่มี pre-magnetization หรือ pre-charging
ต้องการกระบวนการเริ่มต้น ดังนั้นวงจรหลักจึงถูกเรียบง่าย และกระบวนการแก้ไขข้อผิดพลาดก็ง่าย
4.5 เข็มขัดจํากัดความกระชับและกระแส: เพื่อปกป้อง IGBT เมื่อความกระชับและกระแสของ
IGBT กว่าค่าหมายเลข, มุมกระตุ้นของทรานซิสเตอร์บนด้าน rectifier ได้ทันที
ปรับเพื่อจํากัดมันโดยอัตโนมัติกับค่าหมายเลข
4.6 วงจรควบคุมทั้งหมดอยู่บนแผ่นวงจรพิมพ์เดียว ลดความผิดพลาดที่เกิดจาก
สายเชื่อมต่อ
4.7 ปริมาตรขององค์ประกอบไฟฟ้าหลักถูกกําหนดโดยการจําลองคอมพิวเตอร์
และพิสูจน์ด้วยการทดลองว่ามีความแม่นยํามากกว่าวิธีคลาสสิก
การออกแบบมีความแม่นยําและความน่าเชื่อถือสูงกว่า
4.8 วงจรป้องกันเซ็นเซอร์
4.8.1 วงจรป้องกันกระแสไฟฟ้าเกินระดับและการตัดไฟฟ้า:
ค่าตัดโดยทั่วไปจะตั้งอยู่ที่ 105% ของกระแสไฟฟ้าเรท และค่ากระแสไฟฟ้าเกิน
โดยทั่วไปตั้งให้ 110% ของกระแสปริมาณการเรียง เมื่อกระแสปริมาณการเรียง
กระแสไฟฟ้าชื่อ, สัญญาณกระแสไฟฟ้าที่ได้รับจากเครื่องแปลงกระแสไฟฟ้าถูกเปลี่ยนโดยเครื่องแปลงไฟฟ้า
และแรงผลักดันกระตุ้น rectifier ถูกดึงกลับ นั่นคือมุมกระตุ้นกระตุ้นกระตุ้นถูกเปลี่ยนเป็น
ลดกระแสไฟฟ้าและมีบทบาทในการตัดกระแสไฟฟ้า
1.1 คูณกับกระแสปริมาณปริมาณ, มุมกระตุ้นกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทกกระแทก
ไฟไฟฟ้าความถี่สูง ปิดออกโดยอัตโนมัติ
ไฟชี้วัดเปิด เพื่อส่งสัญญาณเตือน
4.8.2 วงจรป้องกันความแรงเกินและความแรงตัด
ค่าตัดโดยทั่วไปจะตั้งอยู่ที่ 105% ของความกระชับกําลังปริมาณ
โดยทั่วไปจะตั้งให้ 110% ของความดันที่กําหนดไว้ เมื่อความดันความถี่สูงถึง
1.05 คูณกับความดันปริมาณ, สัญญาณความดันที่นํามาจากความดันความถี่สูง
แทรนฟอร์เมอร์ถูกย้อนกลับโดยอินเวอร์เตอร์ และแรงกระแทกกระตุ้นของเครื่องปรับกําลังถูกดึงกลับ
นั่นก็คือมุมการกระตุ้นกระแทกถูกเปลี่ยนเพื่อลดความกระตุ้นและมีบทบาทใน
การตัดความดัน เมื่อความดันความถี่สูงถึง 1.1 เท่าของความวัด
ความดัน, มุมกระตุ้นกระแทกถูกดึงไป 150 องศา, และพลังงานความถี่สูง
แหล่งไฟฟ้าปิดโดยอัตโนมัติ ในขณะเดียวกันไฟชี้วัดความแรงเกิน
ส่งสัญญาณเตือน
4.8.3 วงจรป้องกันความดันต่ําและการสูญเสียระยะ
วงจรควบคุมไฟฟ้าความถี่สูง อุปกรณ์ประกอบด้วยการตรวจสอบความดันต่ํา
การคุ้มกันไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้าไฟฟ้า
วงจรบล็อกกระแทกกระแทกของเครื่องปรับความสม่ําเสมอ, ดังนั้นการให้พลังงานความถี่สูงไม่สามารถ
เริ่มขึ้น เมื่อการเข้า AC สามเฟสหายไป นอกจากการกั้นการก่อตั้ง rectifier
แรงกระแทก มันยังขับเคลื่อนไฟชี้วัด เพื่อให้สัญญาณเตือน
4.8.4 การป้องกันการขาดน้ํา
เชื่อมต่อการสัมผัสเปิดปกติของสลับความดันน้ําในชุดกับความถี่สูง
วงจรควบคุมไฟฟ้า เมื่อความดันน้ําต่ํากว่า 1.5kg/cm3
วงจรไม่สามารถใช้พลังงานและการให้พลังงานความถี่สูงไม่สามารถเปิดได้
มีบทบาทในการป้องกันการขาดแคลนน้ํา
4.8.5 กระบวนการผลิตเซ็นเซอร์: สายโค้ลเซ็นเซอร์ทําจากทองแดง T2 ที่ไม่มีออกซิเจน
ท่อหลังการเผาผลาญ, พริก, ซัปโปนิฟิเกอร์, และพ่นด้วยอุณหภูมิสูง 167 แบบ
สีกันความชื้นและความแข็งแรงสูง
3.9 ผู้จัดจําหน่ายและแหล่งกําเนิดของส่วนประกอบหลักของเครื่องพลังงาน
| ไม่ ไม่ | ชื่อ | รายละเอียดและรุ่น | ผู้ผลิต |
| 1 | IGBT | FF200K12KS4 | อินฟินิออน เทคโนโลยี |
| 2 | เครื่องติดต่อหลัก | 400A | ชินท์, เชียงราย |
| 3 | โมดูลปรับ | 400A /1600V | รูฮี ชางโจว |
| 4 | เครื่องประกอบความเข้มงวด | 2.6 | อัลคอน, อินเดีย |
| 5 | เครื่องปรับกรอง | 1000uF/800VDC | CRE นิวเอเนอร์จี, วูชิ |
| 6 | เครื่องแปลงควบคุม เครื่องกรอง | อะไหล่ไฟฟ้าเสริม | ชินท์, เชียงราย |
| 7 | บอร์ดควบคุมหลัก | 200KW | โรงงานของเรา |
| 8 | บอร์ดขับเคลื่อนอินเวอร์เตอร์ | 200KW | โรงงานของเรา |
