| ชื่อแบรนด์: | WONDERY |
| หมายเลขรุ่น: | RT3-220-5 |
| MOQ: | 1SET |
| ราคา: | TO BE NEGOTIATED |
| เวลาจัดส่ง: | 45 WORKING DAYS |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T, Western Union |
550 องศาเซลเซียส โบกี้ฮอท อลูมิเนียมสาย Annealing รถเตาใต้ดินสําหรับลวดอลูมิเนียม
1การใช้งาน
RT3-380-5 หม้อบําบัดความร้อนแบบรถตู้ ใช้เป็นหลักในการบําบัดความร้อน เช่น
การผสมผสานของสายสกัดอลูมิเนียมต่าง ๆ
2ปริมาตรเทคนิคหลัก
| ไม่ ไม่ | รายการ | ปริมาตรเทคนิค |
| 1 | พลังงานระดับ | 220 kW + 5% (1-100%) ปรับ |
| 2 | ปริมาตรของปั๊มพลังงาน | 440 วอลต์ 3 ขั้นตอน 60Hz |
| 3 | อุณหภูมิ | 550 °C อุณหภูมิทั่วไป 300-500 °C |
| 4 | ความเร็วในการทําความร้อนในเตาอบว่าง | ≤ 1.5 ชั่วโมง |
| 5 | จํานวนเขตควบคุม | 4 เขตควบคุมอุณหภูมิที่อิสระด้านหน้าและด้านหลังที่มี 4 เทอร์โมคอปเปอร์ |
| 6 | ขนาดการทํางานจริง | 5700×1800×2100 มิลลิเมตร (ยาว×กว้าง×สูง) |
| 7 | ขนาดของรูปร่างเตาอบ | 6450×2800×3620mm (ความยาว×ความกว้าง×ความสูง) ความสูงไม่รวมความสูงของกรอบประตูเตาอบ |
| 8 | โทรลี่ออกจากพื้นที่ | ความยาว ~ 14000mm |
| 9 | การเชื่อมต่ออุปกรณ์ทําความร้อน | ยยยยย |
| 10 | ความเท่าเทียมกันของอุณหภูมิ | ± 5°C |
| 11 | ความแม่นยําในการควบคุมอุปกรณ์ | ± 1°C |
| 12 | การสูญเสียพลังงานในเตาอบว่าง | ≤ 10% |
| 13 | วิธีควบคุมอุณหภูมิ |
เครื่องควบคุมพลังงาน เครื่องควบคุม PID เครื่องวัดเกาะญี่ปุ่น ด้วยการควบคุมอุณหภูมิ 32 ขั้นตอน อินเตอร์เฟซการสื่อสาร 485 และจอสัมผัส 15 นิ้วซึ่งสามารถเชื่อมต่อกับระบบ MES หรือระบบ ERP ของโรงงานในอนาคต. หน้าจอสัมผัสสามารถบันทึกข้อมูลประวัติศาสตร์ได้นานกว่า 1 ปี เก็บกระบวนการได้มากกว่า 10 กระบวนการ และมีเครื่องเตือนอุณหภูมิสูงเกิน |
| 14 | การเพิ่มอุณหภูมิของผนังด้านนอกของเตาอบ | < 40 °C |
| 15 | วัสดุประกอบเครื่องทําความร้อน | 0Cr2 5 AL 5 ((สาย) |
| 16 | วัสดุพื้นเตาอบ | ZG3 0 Cr 18Mn12 Si 2 N เหล็กทนความร้อน ความหนารวม 30mm |
| 17 | วิธีการบรรทุก | ชิ้นงานถูกยกขึ้นบนพื้นผิวของรถเข็นและรถเข็นถูกขับไปในเครื่องทําความร้อน |
| 18 | รูปแบบผนังเตาอบ | ใช้โครงสร้างเส้นใยที่ทนทานกับอุณหภูมิสูง |
| 19 | แบบเปิดและปิดประตูเตาอบ | 1 ชุดของยกไฟฟ้า 2 ตันเคลื่อนขึ้นและลงและน้ําหนักของตัวเองบดและปิด |
| 20 | แบบฟอร์มการเข้าและออกรถตู้ | 1 ชุดของ 5.5KW cycloidal pinwheel เครื่องลดแรงขับเคลื่อนล้อในและออก |
| 21 | ความจุสูงสุด | 48 ชิ้น Ø630 × 475 มิลลิเมตร, 250 กิโลกรัม/ชิ้น, รวมทั้งหมด 12 ตัน |
| 22 | พัดลมกระจาย |
4 ชุด × 11KW พัดลมความถี่แปรปรวน, กว้างแผ่นพัดลม φ600mm, ความหนา 180mm, ปริมาณอากาศ 15000m3/h, วัสดุแผ่นพัดลม: 310S, วัสดุแกนพัดลม: 310S เตาเผาเหล็กอลูมิเนียมถูกออกแบบให้หมุนเวียน 45 ครั้งต่อนาทีเพื่อบรรลุความเท่าเทียมกันของอุณหภูมิสูง |
| 23 | เครื่องปรับลม | ผลิตจากแผ่นสแตนเลส 304 ขนาด 2 มม. |
| 24 | รูปแบบพลังงานการเดินทางของรถราง | การขับขี่โซ่ถัง |
3การนําเสนอโครงสร้าง

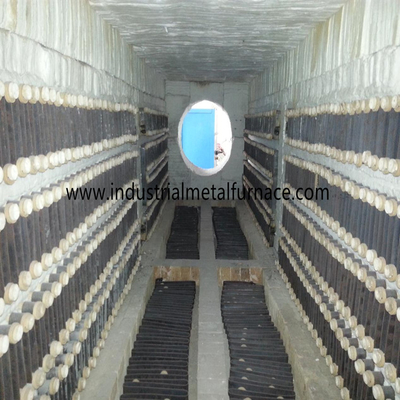

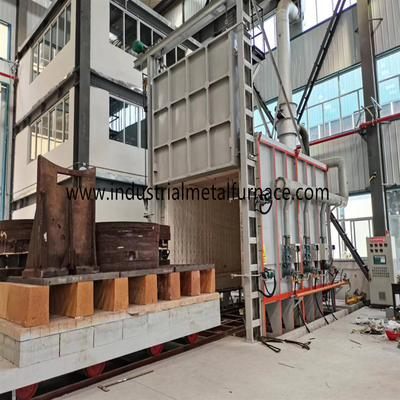

RT3-380-5 รถกระบะชนิดเตาอบการรักษาความต้านทานไฟฟ้า ประกอบด้วยส่วนใหญ่ของเปลือกเตาอบ
ประตูเตาอบและกลไกยกประตูเตาอบ, เครื่องกดและปิดประตูเตาอบ; รถบรรทุกภาระ
และกลไกการดึงของรถขนส่ง, ร่างเตาอบและกลไกการปิดรถขนส่ง; อุปกรณ์ทําความร้อนและอุปกรณ์การติดตั้ง
ระบบควบคุมอุณหภูมิเตาอบอัตโนมัติ ระบบพัดลมหมุนเวียน เป็นต้น
ระบบกระจายอากาศร้อนการไหลเวียนอากาศร้อนของอุปกรณ์นี้ประกอบโดยหลัก ๆ ด้วยพัดลมหลอมศูนย์กลาง 4 และ
พล็อตนําเหล็กไร้ขุ่น ความร้อนที่ปล่อยจากอุปกรณ์ทําความร้อนถูกเป่าไปในพื้นที่ทํางานที่มีประสิทธิภาพโดย
แฟนหมุนผ่านแผ่นนํา แฟนและหมุนทําจาก Cr20Ni20 เพื่อให้แน่ใจว่าการใช้งานปกติของ
หมุน, การทําความเย็นด้วยอากาศ
