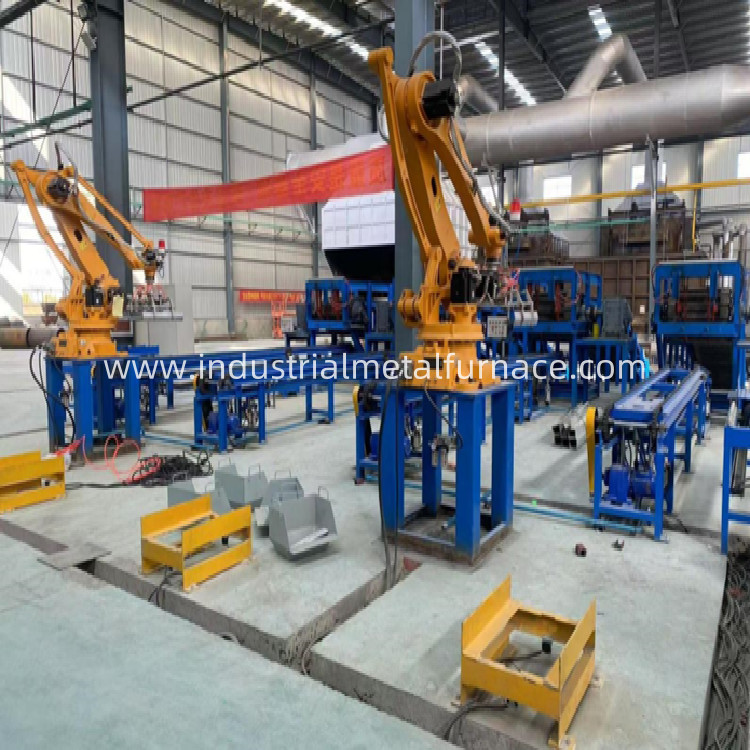

อุตสาหกรรม 6 แกน 6.5kg อัตโนมัติหุ่นยนต์ อลูมิเนียม Ingot สต็อปกล๊อป
1. ฟังก์ชันพื้นฐาน
อุปกรณ์สต็อปอินก๊อตแบบหุ่นยนต์ เป็นอุปกรณ์อุตสาหกรรมอัตโนมัติที่ออกแบบมาเพื่อสต็อป
กลองโลหะ (เช่นอลูมิเนียม) เป็นค้อนที่จัดสรรไว้เพื่อการเก็บรักษา การขนส่ง หรือการแปรรูปต่อไป
นี่คือฟังก์ชันและคุณสมบัติหลักของมัน ตามผลการค้นหา
1. อัตโนมัติ Stacking:
เครื่องขนย้ายอัลลูมิเนียมทองเหลืองทองเหลืองทองเหลืองแทนแรงงานมือ โดยการหยิบทองเหลืองเย็นโดยอิสระจาก

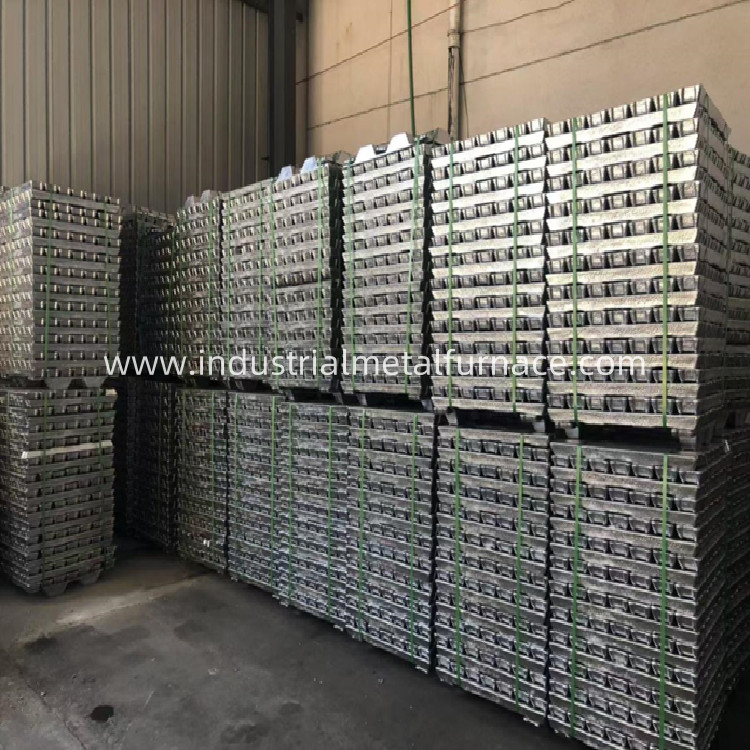

สายขนส่งหรือสายเย็นและจัดเรียงมันในรูปแบบค้อนที่วางโปรแกรมล่วงหน้า (ตัวอย่างเช่น แผ่นที่สลับกันที่ 90 °
หรือมุม 180° เพื่อความมั่นคง)
2ความแม่นยําและประสิทธิภาพ
• อุปกรณ์พร้อมกับแขนหุ่นยนต์ (เช่นหุ่นยนต์ 4 แกน)
เก็บไว้อย่างน้อย
• ระบบบางระบบรวม PLC (Programmable Logic Controller) เพื่อควบคุมการเคลื่อนไหวอย่างแม่นยําและ
การนับชั้น
3ความปลอดภัยและการลดแรงงาน
•กําจัดอันตรายที่เกี่ยวข้องกับการจัดการด้วยมือของน้ําหนัก (เช่น 20 กิโลกรัม+)
(> 100 °C)
ลดความต้องการแรงงาน (ตัวอย่างเช่น จาก 3 ٪ 4 คนเป็น 1 คน)
4.รูปแบบการก้อนที่สามารถปรับแต่งได้:
• สามารถตั้งค่าได้สําหรับขนาดอัลกอทและการจัดเรียงชั้นที่แตกต่างกัน
การสลับทิศทาง)
• ระบบ บาง ระบบ มี กลไก ที่ เปลี่ยน ให้ กล่อง กลอง กลอง กลอง กลอง กลอง กลอง กลอง กลอง กลอง
6ความเหมาะสมกับสายการผลิต:
ทํางานได้อย่างต่อเนื่องกับการโยน, การเย็น, และระบบขนส่ง
การทํางานแบบอัตโนมัติ
การใช้งาน: ใช้เป็นหลักในโรงงานเหมืองอลูมิเนียม, โรงงานชลประทานไฟฟ้า, และการรีไซเคิลโลหะ
อุปกรณ์
2. ปริมาตรทางเทคนิคของหุ่นยนต์ทําอัลกิต
| ไม่ ไม่ | ปริมาตรเทคนิค | |
| 1 | ขนาดจริงของ clamp | 700 × 840 มิลลิเมตร (ความยาว*ขนาดการเปิด) |
| 2 | ความเร็วหมุน | ปรับได้ 1 จังหวะ 3.5 sec ∙ 5.0 วินาที |
| 3 | น้ําหนักของอัลลูมิเนียม | 5.5±0.5 กิโลกรัม/ชิ้น |
| 4 | ความสูงสูงสุดในการสต็อป | 1650 mm (สามารถตั้งจํานวนชั้นอ่อนได้) |
| 5 | มุมหมุนของหุ่นยนต์ | 360 องศา การตั้งค่าอิสระ |
| 6 | ความเร็วในการสต็อปอินก๊อต | ประมาณ 5-8 ชั้น/นาที |
| 7 | น้ําหนักการยกของเครื่องมือ | 120-200 กิโลกรัม |
| 8 | จํานวนอัลลูมิเนียมลิงกอทที่โอนทุกครั้ง | 7 กลอง มีปากใหญ่หน้าขึ้น |
3ลักษณะทางเทคนิค
| ไม่ ไม่ | ลักษณะทางเทคนิค |
| 1 | การขับเคลื่อนมอเตอร์เซอร์โว 6 แกน เสียงทํางานต่ํา การทํางานที่มั่นคง อัตราการล้มเหลวต่ํา ความแม่นยําในการสต๊อปสูง โดยใช้หุ่นยนต์ Kawasaki ของญี่ปุ่น |
| 2 | ประสิทธิภาพการทํางานสูง ประสิทธิภาพ 3-5 เท่าของการสตั๊กอิงต์แบบดั้งเดิม สามารถทําการสตั๊กอิงต์แบบร่วมกันของเครื่องโยง 1 หรือ 2 เครื่อง ประหยัดค่าใช้จ่ายผู้ใช้งาน |
| 3 | มันมีพื้นที่เล็กและมีวิธีการติดตั้งที่หลากหลาย สามารถทําการจับหลายจุดและการสะสมหลายจุดได้ |
| 4 | ใช้จอ LCD สี 6.4 นิ้ว หน้าจอสัมผัสมีความรู้สึกสูง อินเตอร์เฟซการทํางานที่ง่ายและเข้าใจง่าย และสามารถใช้งานได้อย่างเก่งได้หลังจากการฝึกครึ่งชั่วโมง |
| 5 | เครื่องควบคุมหุ่นยนต์มือถือ / ที่ติดตั้ง: ผู้ใช้สามารถตั้งจํานวนชั้นเรียงและมุมหมุนตามความต้องการของพวกเขา และสามารถเก็บโปรแกรมเป็นหมื่นๆ รายการ |
| 6 | สามารถใช้ได้อย่างน่าเชื่อถือในอุณหภูมิบริเวณ -25 °C ~ 50 °C และในบรรยากาศฝุ่นและหมอกน้ํามัน |
|
7 |
กลุ่มหุ่นยนต์เรียงลําดับใช้การควบคุมโปรแกรมตลอดกระบวนการทั้งหมด การบํารุงรักษาที่สมบูรณ์แบบและง่าย: 0 องศา, 90 องศา, 180 องศา, 270 องศา (หรือ 0 องศา, 90 องศา)ความเรียบของมุมทั้งสี่ของพวงมาลัยทั้งหมดถูกรับประกัน. |
|
8 |
จํานวนชั้นสตั๊กสามารถกําหนดได้ตามใจชอบ ภายในช่วงที่ตกลงกัน และความสูงสตั๊กคงที่การใช้งานของอุปกรณ์การส่ง servo มอเตอร์ในกลไกการเคลื่อนไหวทําให้การทํางานของอุปกรณ์ที่มั่นคงมากขึ้น, น่าเชื่อถือและแม่นยํา. มันนําความสะดวกในการใช้งานและการบํารุงรักษาในอนาคต, การดําเนินงานง่ายและราคาถูก. |
| 9 | ระยะทางการเปิดของกริ๊ปเกอร์ของเครื่องท่ออัลลูมิเนียมเพิ่มขึ้นเพื่อป้องกันความเสียหายของหุ่นยนต์เนื่องจากความสับสนของอัลลูมิเนียมอัลลูมิเนียม |
| 10 | อุปกรณ์จับอ่อนใช้ประเภท clamping และการสนับสนุนเพื่อป้องกันอ่อนหล่นเนื่องจากความแตกต่างของความยาวของอ่อนหล่อ |
| 11 | ความเร็วในการจับได้ปรับได้ |
4.ข้อมูลทางเทคนิค
| ข้อมูลเทคนิค |
| ไม่ | รายการ | หน่วย | Qty | ความเห็น |
| 1 | คู่มือผู้ใช้ | 1 | ชุด | ภาพจริงหรือไฟล์ PDF |
| 2 | สัญลักษณ์ไฟฟ้า | 1 | ชุด | ภาพจริงหรือไฟล์ PDF |
| 3 | ปัญหาการยิง: | 1 | ส่วนแบ่ง | ภาพจริงหรือไฟล์ PDF |
| 4 | รายการชิ้นส่วนที่ใช้ | 1 | ส่วนแบ่ง | ภาพจริงหรือไฟล์ PDF |
| 5 | แผนการจัดวางอุปกรณ์ | 1 | ส่วนแบ่ง | ภาพจริงหรือไฟล์ PDF |
5องค์ประกอบการควบคุมไฟฟ้า
| ไม่ ไม่ | รายการ | ไอร์กิน | ยี่ห้อ | ความเห็น |
| 1 | การขยายทางดิจิตอล | 8 ใน 8 ออก | ซีเมนส์ | |
| 2 | ระบบหุ่นยนต์ | ระบบควบคุมเลข 6 แกน | การพัฒนาทางสอง | |
| 3 | กล่องหลัก | 800*1900*500 | ||
| 4 | องค์ประกอบไฟฟ้าความดันต่ํา (รวมระบบควบคุมรถขนส่งด้านหน้าและด้านหลัง) | พลังงานประมาณ 26 KW | ชไนเดอร์ | |
| 5 | วาล์วซอลีนอยด์ | 4V210-08- DC 24V- LD 1 | เฮงยี่ | |
| การติดตั้งไฟฟ้า | ||||
| 6 | พลังงานไฟฟ้าและการก่อสร้างก่อนตู้ควบคุม | เชื่อมต่อกับระบบการควบคุมกระเป๋า | หน้าที่ของลูกค้า | |
| 7 | ช่องแคล่งสายไฟฟ้า สะพานและท่อไฟฟ้าทั้งหมด | วัสดุ และ การ สร้าง | หน้าที่ของลูกค้า | |
| 8 | วัสดุเคเบิลหลังจากตู้ควบคุม | สายเชื่อมอุปกรณ์ | หน้าที่ของผู้จัดส่ง | |
