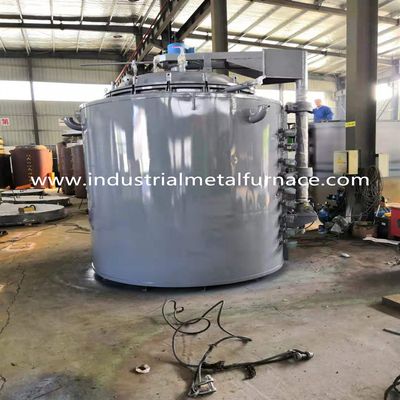

เตาบำบัดความร้อนแบบหลุม Nitriding Oxidation 150KW 50HZ

ประเภทหลุมเตาออกซิเดชันไนไตรดิ้ง , การอบชุบด้วยความร้อนเตา

1.Application

เตาเผาก๊าซไนไตรด์และเตาออกซิไดซ์ชนิดหลุมประหยัดพลังงานชุดนี้เป็นระยะ

เตาไฟฟ้าชนิดใช้งานซึ่งก็คือใช้สำหรับแก๊สไนไตรดิ้ง, ไนไตรดิ้งและออกซิเดชัน,

และคาร์บอนไนไตรดิ้งของเหล็กกล้าคาร์บอน เหล็กกล้าผสม เหล็กหล่อ ผงโลหะ

ผลิตภัณฑ์และวัสดุอื่นๆ

2.มาตรฐานการดำเนินการ

เตาเผาทำขึ้นตามมาตรฐานแห่งชาติดังต่อไปนี้:

2.1 ข้อกำหนดทางเทคนิคขั้นพื้นฐานสำหรับอุปกรณ์ไฟฟ้าความร้อนทางอุตสาหกรรม

(GB 10067.1-88)

2.2 เงื่อนไขทางเทคนิคพื้นฐานของเตาต้านทาน (GB 10067.4-88)

2.3 วิธีการวัดชั้นความร้อนที่มีประสิทธิภาพของการอบชุบด้วยความร้อน

เตาหลอม (GB9452-88)

2.4 ความปลอดภัยของอุปกรณ์ความร้อนไฟฟ้า ส่วนที่ 1 ทั่วไป

ข้อกำหนด (GB5959.4-92)

2.5 ความปลอดภัยของอุปกรณ์ความร้อนไฟฟ้า ส่วนที่ 4: ทั่วไป

ข้อกำหนดสำหรับเตาต้านทาน (GB5959.4-92)

3.พารามิเตอร์ทางเทคนิค

4.การใช้เงื่อนไข

4.1 สำหรับใช้ในร่ม

4.2 ไม่มีฝุ่นที่เป็นสื่อกระแสไฟฟ้า ก๊าซที่ระเบิดได้ และก๊าซกัดกร่อนที่อาจสร้างความเสียหายอย่างร้ายแรง

โลหะและฉนวน

4.3 ไม่มีการสั่นสะเทือนที่ชัดเจน

4.4 อุณหภูมิแวดล้อม: 0 ℃ ~ 35 ℃;

4.5ความชื้นสัมพัทธ์≤95% (25 ℃);

4.6ระดับความสูง<2000m

4.7 อุณหภูมิน้ำหล่อเย็นขาเข้า ≤30℃

4.8 อากาศอัด: แรงดัน 0 4 ~ 0.6 MPa;

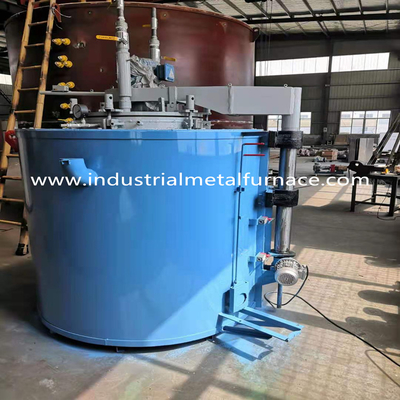

5.โครงสร้างเตา

โครงสร้างของเตาไฟฟ้าส่วนใหญ่ประกอบด้วยตัวเตา ตัวทำความร้อน พัดลม

กลไกการหมุนเวียน เตาสแตนเลส ระบบควบคุมอุณหภูมิ ศักยภาพไนโตรเจน

ระบบควบคุม ฯลฯ โหมดการเปิดและปิดของฝาครอบเตาคือการยกอัตโนมัติด้วยไฟฟ้า,

และการป้องกันลูกโซ่อัตโนมัติผ่านสวิตช์เดินทาง

5.1 เปลือกเตา: เปลือกส่วนใหญ่ทำจากเหล็กมาตรา 12#-14# และหนา 4 มม.คุณภาพสูง

แผ่นเหล็กเชื่อมเป็นโครงแข็งโครงสร้างเหล็กทั้งตัวมีข้อดีคือสวย

ลักษณะความแข็งแรงและความแข็งแรงสูงลักษณะของตัวเตาตรงและสวยงาม

โดยไม่มีริ้วรอยหรือความไม่สม่ำเสมอ ด้านนอกของตัวเตาจะต้องทาสีด้วยสี . สองชั้น

สีรองพื้นและสีเคลือบสองชั้นตามมาตรฐานที่เกี่ยวข้องต้องเลือกรหัสสี

ตามมาตรฐานอุตสาหกรรมทั่วไปหรือมาตรฐานโรงงานของภาคี ก และส่วนสำคัญต้องเป็น

ทาสีด้วยสีทนอุณหภูมิสูง

5.2 ซับในเตา: ซับในเป็นโครงสร้างแบบผสมตัวเครื่องทำจากอะลูมิเนียมคุณภาพสูง

บล็อกพับเส้นใยทนไฟซิลิเกตของแบรนด์ Luyang มณฑลซานตงการตรึงมาตรฐานและวิทยาศาสตร์และ

ใช้วิธีการติดตั้งที่เหมาะสมบล็อคไฟเบอร์ถูกบีบอัดล่วงหน้าอีกครั้งก่อนการติดตั้ง

และยึดติดกับเปลือกด้วยพุกสแตนเลสแบบพิเศษความหนาของการติดตั้งเตาหลอมรวม

ซับในเป็น 350 มม. โครงสร้างมีการนำความร้อนต่ำ ละลายความร้อนต่ำ เสถียรภาพทางเคมีที่ดีเยี่ยม

เสถียรภาพทางความร้อน, ความต้านทานการสั่นสะเทือนจากความร้อน, ความต้านทานแรงดึงที่ดีเยี่ยมและความต้านทานการกัดกร่อนสูงสุด

ความต้านทานอุณหภูมิของเส้นใยอลูมิเนียมซิลิเกตคือ 1260 ℃และวัสดุของฟิกซ์เจอร์เป็นสแตนเลส

เหล็กกลมหลังจากทำซับในแล้ว ประสิทธิภาพเชิงความร้อนของเตาหลอมจะเพิ่มขึ้นสูงสุด

5.3 องค์ประกอบความร้อน:

ทำจากโลหะผสม 0Cr21AL6Nb ที่ทนต่ออุณหภูมิสูง แถบความต้านทานได้รับการแก้ไขด้วย

สกรูเซรามิกพิเศษซึ่งสะดวกสำหรับการติดตั้ง บำรุงรักษา และเปลี่ยน

จะไม่ก่อให้เกิดไฟฟ้าลัดวงจรกับเปลือกเตาหลอมและทำให้เกิดความร้อนสูงเกินไปของ

เปลือกเตาระหว่างการติดตั้ง ปะเก็นเซรามิกถูกใช้เพื่อเจาะผนังไฟเบอร์และ

แถบความต้านทานเพื่อให้แน่ใจว่าพื้นผิวของเส้นใยไม่สัมผัสโดยตรงกับแถบความต้านทาน

เพื่อเพิ่มผลความร้อนของแถบความต้านทาน สกรูเซรามิกและปะเก็น

ทำจากวัสดุคอรันดัมและเผาที่อุณหภูมิสูงเพื่อให้แน่ใจว่ามี

ความแข็งแรงและอายุการใช้งานเพียงพอ อุปกรณ์แบ่งออกเป็นสามส่วนความร้อนและ

การจัดเรียงองค์ประกอบความร้อนสอดคล้องกับการตั้งค่าโซนความร้อน

การติดตั้งองค์ประกอบความร้อนไฟฟ้า: ด้วยโครงสร้างแขวนขั้นสูง การแผ่รังสี

ประสิทธิภาพสูงการแลกเปลี่ยนความร้อนในเตาเผามีความเข้มแข็งประสิทธิภาพเชิงความร้อน

ของเตาเผาได้รับการปรับปรุงและอายุการใช้งานขององค์ประกอบความร้อนไฟฟ้าจะยืดเยื้อ

องค์ประกอบความร้อนถูกแปรรูปเป็นโครงสร้างคลื่นโดยแม่พิมพ์พิเศษและติดตั้งรอบๆ

เตาเผาเมื่อใช้ตะปูเกลียวเซรามิกเพื่อติดตั้งแถบต้านทาน เซรามิก

ปะเก็นใช้เพื่อแยกสายพานต้านทานออกจากซับในไฟเบอร์ตะปูเกลียวเซรามิก

ผ่านปะเก็นเซรามิกจากยอดคลื่นของแถบต้านทานแล้วหมุน

ตามเข็มนาฬิกาเพื่อขันสกรูเข้ากับซับไฟเบอร์เนื่องจากเล็บเซรามิกมีซี่โครงสี่เหลี่ยมคางหมูและ

มีการยึดเกาะกับเส้นใยอย่างแน่นหนา แถบความต้านทานได้รับการแก้ไขอย่างแน่นหนาและติดตั้งง่าย

5.4 ถังเตาไนไตรดิ้ง

มีถังเก็บเสียงสแตนเลสในเตา และถังเตาทำจากสแตนเลส

แผ่นเหล็กและสแตนเลส 310S เพื่อแยกบรรยากาศการป้องกันในเตาเผา

จากอากาศภายนอกและรักษาสถานะการปิดผนึกส่วนบนของเตาเผายังติดตั้งอยู่

ด้วยอุปกรณ์ปิดผนึกระบายความร้อนด้วยน้ำซึ่งใช้แหวนปิดผนึกซิลิกอนอุณหภูมิสูง

เมื่อปิดฝาครอบเตา มันถูกบีบอัดโดยอุปกรณ์กดฝาครอบเตาหลอม

และผลการปิดผนึกทำได้โดยการระบายความร้อนด้วยน้ำ

5.5 ท่ออากาศ

เพื่อที่จะให้ลมร้อนพัดโดยการหมุนเวียนของพัดลมในเตาหลอม เตาเผาคือ

พร้อมกับท่อลมท่อลมเชื่อมด้วยแผ่นสแตนเลส 4 มม. (310S)

ท่ออากาศวางอยู่ในถังเก็บเสียงลมร้อนพัดมาจากพัดลม

เตาหลอมผ่านแผ่นเบี่ยงลมและเข้าสู่ก้นเตาหลอมหลังจากผ่านไป

ผ่านท่อลมจากก้นเตา อากาศจะถูกนำจากด้านล่างสู่

ศูนย์กลางของเตาหลอมและนำกลับมาใช้ใหม่จนถึงส่วนบนของเตาหลอมอากาศในมัฟเฟิล

ถังถึงการหมุนเวียนหมุนเวียนและอุณหภูมิของเตาหลอมมีความสม่ำเสมอมากขึ้น

5.6 พัดลมหมุนเวียน

เพื่อให้อุณหภูมิในเตาหลอมมีความสม่ำเสมอมากขึ้น การไหลขนาดใหญ่ 3kW

มีการติดตั้งพัดลมป้องกันการกัดกร่อนที่ระบายความร้อนด้วยน้ำบนฝาครอบเตา

ซึ่งใช้ในการกวนอากาศในเตาหลอมในระหว่างกระบวนการให้ความร้อนเพื่อสร้างความร้อน

วงจรในเตาเผาระบบประกอบด้วยมอเตอร์ป้องกันการกัดกร่อน, อุปกรณ์ระบายความร้อนด้วยน้ำ,

เพลาใบพัดลมและใบพัดเมื่อใช้งาน ตัวดำเนินการจำเป็นต้องคลิกที่ตัวควบคุมเท่านั้น

ปุ่มและแหล่งจ่ายไฟของพัดลมเชื่อมต่อกับฝาครอบเตาเมื่อเตาหลอม

ฝาครอบขึ้น แหล่งจ่ายไฟของพัดลมถูกตัด และพัดลมหยุดทำงาน

5.7 ฝาครอบเตาและกลไกการยกฝาครอบ

ประกอบด้วยตัวฝาครอบ, กล่องฉนวนกันความร้อน, พัดลมพาความร้อนแรง, และ

ท่อไอเสียและท่ออากาศเข้า แผ่นภายนอกของฝาครอบเป็นแผ่นเหล็ก A3

ด้วยความหนา 30 มม.

การยกฝาครอบเตาหลอมเสร็จสมบูรณ์โดยกลไกการยกไฟฟ้าซึ่ง

มีให้โดยอุปกรณ์มอเตอร์ไฟฟ้า

เมื่อต้องยกฝาครอบเตาหลอมขึ้น เพียงสตาร์ทอุปกรณ์ยก เตาหลอม

ฝาครอบจะขึ้นช้าหากจำเป็นต้องลดฝาครอบเตา ให้เปิดตัวลดระดับลง

ปุ่มฝาครอบเตาจะตกอย่างช้าๆ มีลิมิตสวิตช์สองตัวที่เพลายก

เมื่อเพลายกขึ้น สวิตช์ขีดจำกัดล่างจะตัดการจ่ายไฟโดยอัตโนมัติ

ของพัดลมหมุนเวียนและองค์ประกอบความร้อนในเตาหลอมเพื่อหลีกเลี่ยงอันตรายจากความไม่เหมาะสม

การดำเนินการ.เมื่อฝาครอบเตาเพิ่มขึ้นถึงตำแหน่งที่กำหนด สวิตช์ขีดจำกัดบน

ตัดไฟโดยอัตโนมัติ

5.8 ระบบควบคุมอุณหภูมิอัจฉริยะ

เพื่อให้อุณหภูมิในเตาเผาถึงความต้องการของความสม่ำเสมอ

เตาแบ่งออกเป็น 3 โซนสำหรับการควบคุมอุณหภูมิเครื่องมือควบคุมหลัก

ของระบบควบคุมอุณหภูมิเตาใช้อัจฉริยะขั้นสูงของญี่ปุ่น

ตัวควบคุมอุณหภูมิผู้เชี่ยวชาญที่ไม่มีโอเวอร์โอเวอร์ซึ่งติดตั้งพลัง Shimadian

ทริกเกอร์เพื่อควบคุมอุณหภูมิเตาเผาค่าที่วัดได้และค่าที่แสดงคือ

อิสระและสี่หลักและค่าการควบคุมอุณหภูมิถูกกำหนดโดยผู้ใช้

ในปัจจุบัน ไทริสเตอร์กำลังสูงขั้นสูงถูกเลือกเป็นตัวกระตุ้นและเตาหลอม

อุณหภูมิจะถูกควบคุมโดยอัตโนมัติโดยตัวควบคุมอุณหภูมิจอแสดงผลดิจิตอลอัจฉริยะ

ระบบมีอัลกอริธึมการควบคุม PID อัจฉริยะขั้นสูงและการจูนตัวเองที่สมบูรณ์แบบ

และฟังก์ชั่นการปรับตัวเองตัวควบคุมอุณหภูมิอัจฉริยะจะแสดงเป็นสองเท่า

หลอดดิจิตอล LCD สี่หลัก และค่า SV และ PV จะแสดงพร้อมกันแปด

ประเภทของการตั้งค่าช่วงสามารถป้อนได้อย่างอิสระแหล่งจ่ายไฟช่วงกว้าง AC100-240V

จึงไม่ต้องกังวลกับความผันผวนของแรงดันไฟของแหล่งจ่ายไฟ

ระบบสามารถปรับกำลังของแต่ละโซนได้โดยอัตโนมัติหรือด้วยตนเอง ซึ่งสามารถ

ควบคุมความสม่ำเสมอของอุณหภูมิเตาเผาได้ดีขึ้นหลังจากปรับพลังงานด้วยตนเองแล้ว

ระบบจะควบคุมอุณหภูมิให้อัตโนมัติตามอุณภูมิเอง

ปรับกำลังไฟฟ้าซึ่งสะดวกต่อการใช้งานและแม่นยำสำหรับการควบคุมอุณหภูมิ

ก) ระบบควบคุมกำลังไฟฟ้า:

ระบบควบคุมและดำเนินการใช้ยูนิตรวมไทริสเตอร์กำลังสูง

การกระจายความร้อนของโลหะผสมอลูมิเนียมและชุดของระบบระบายความร้อนด้วยอากาศ และติดตั้ง

พร้อมเบรกเกอร์อัตโนมัติและฟิวส์เร็วสำหรับการป้องกันรอง

แต่ละโซนของระบบมีคอนแทคเตอร์กระแสไฟขนาดใหญ่ตามอุณหภูมิของเตาหลอม

หน่วยป้องกันเมื่อไทริสเตอร์ถูกทำลายโดยกระแสเนื่องจากความผิดพลาด

ไม่สามารถควบคุมกระแสไฟได้หากไม่ได้ติดตั้งคอนแทคเตอร์ป้องกันกระแสไฟขนาดใหญ่

แม้ว่าจะติดตั้งอุปกรณ์เตือนภัยแล้ว แต่แหล่งพลังงานควบคุมหลักก็ไม่สามารถตัดออกได้

หากผู้ปฏิบัติงานออกไป อุณหภูมิในเตาเผาจะไม่สามารถควบคุมได้หลังจากติดตั้ง

คอนแทคป้องกันกระแสไฟขนาดใหญ่เมื่อไทริสเตอร์ถูกทำลายโดยกระแส

เตาเผาถึงขีดจำกัดบนของค่าการเตือนอุณหภูมิ คอนแทคสามารถตัด

ปิดแหล่งจ่ายไฟหลักในเวลาเดียวกันของการเตือน ซึ่งสามารถมั่นใจได้ว่า

การทำงานปกติของเตาหลอมและหลีกเลี่ยงการสูญเสียเตาหลอมหลังจากควบคุมไม่ได้

บ่งชี้สภาพการทำงานในแต่ละโซนของเตาไฟฟ้า:

แต่ละเฟสและโซนมีไฟแสดงสถานะการทำงานหรือไม่เมื่อ

เตาอุ่นขึ้นไฟแสดงสถานะจะกะพริบตามขนาดของกระแสไฟและพนักงาน

สามารถเห็นสภาพการทำงานของแต่ละเฟสในแต่ละโซนของเตาเผาอย่างสังหรณ์ใจ

แต่ละโซนและเฟสของระบบควบคุมอุณหภูมิเตาหลอมมีการติดตั้ง

แอมมิเตอร์เพื่อแสดงกระแสไฟทำงานแบบเรียลไทม์ขององค์ประกอบความร้อน

อุปกรณ์เตือนภัย:

แต่ละพื้นที่ของระบบควบคุมที่รองรับมีฟังก์ชั่นของ

เสียงอุณหภูมิเกินและสัญญาณเตือนไฟตราบเท่าที่พื้นที่ใด ๆ ในเตาเผา

ถึงค่าการเตือนขีดจำกัดบนที่ตั้งไว้โดยอุณหภูมิ สัญญาณเตือนของระบบ

จะส่งสัญญาณเตือนและตัวแสดงการเตือนที่สอดคล้องกับพื้นที่นี้จะ

แฟลช.ในเวลาเดียวกัน แหล่งจ่ายไฟหลักของฮีตเตอร์จะถูกตัดออกโดย

คอนแทคกระแสไฟขนาดใหญ่และผู้ปฏิบัติงานสามารถค้นหาสาเหตุได้โดยตรงตาม

ไปที่สัญญาณเตือนเพื่อให้แน่ใจว่าการทำงานของเตาเผามีความปลอดภัย

ฟังก์ชั่นการป้องกันลูกโซ่:

แต่ละส่วนส่งทางกลของเตาไฟฟ้าใช้การควบคุมลูกโซ่

นั่นคือพลังงานองค์ประกอบความร้อนจะถูกตัดออกโดยอัตโนมัติหลังจากที่ฝาครอบเตาเป็น

เปิดเล็กน้อยและฝาครอบเตาจะหยุดโดยอัตโนมัติเมื่อยกขึ้นเป็น

ตำแหน่งที่กำหนดพลังงานฮีตเตอร์จะกลับคืนมาโดยอัตโนมัติเมื่อเตาหลอม

ปิดฝาเพื่อป้องกันการทำงานผิดพลาดและความล้มเหลวอย่างมีประสิทธิภาพ

ตู้ควบคุมหลัก:

ร่างกายของตู้ควบคุมหลักของเตาเผาใช้ GGD มาตรฐานแห่งชาติ

และขนาดโดยรวมคือ 2100 *800*600 มม. และการระบายอากาศและการกระจายความร้อน

ผลเป็นสิ่งที่ดีตัวตู้เคลือบด้วยสีเทาอุตสาหกรรมติดตั้งพัดลมไหลตามแนวแกน

ที่ประตูหลังของตู้ควบคุมแต่ละตู้ ซึ่งสามารถลดอุณหภูมิได้อย่างมีประสิทธิภาพ

ในตู้ควบคุมหลังจากการพาความร้อนด้วยพัดลมระบายความร้อน SCR

ส่วนประกอบทางไฟฟ้าเป็นของแบรนด์ดังในประเทศ

5.9 อุปกรณ์ทำความเย็นเร็ว

เพื่อตอบสนองความต้องการในการทำความเย็นของลูกค้า จึงมีการติดตั้งเครื่องเป่าลมเย็น

ที่ด้านล่างของเตาไฟฟ้าส่วนบนของเตาหลอมมี a

พอร์ตระบายความร้อนซึ่งปิดเมื่อเตาไฟฟ้าทำงานเมื่อเย็นให้เปิด

ช่องระบายความร้อนและเริ่มพัดลมระบายความร้อนซึ่งทำให้อากาศในเตาเผาและ

นำความร้อนออกมาเพื่อให้บรรลุวัตถุประสงค์ในการระบายความร้อนอย่างรวดเร็ว

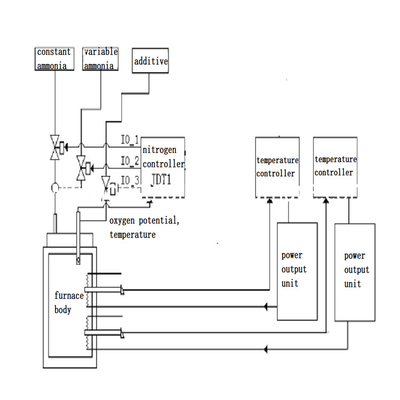

5.10 ระบบควบคุมกระบวนการไนโตรเจน

5.10.1 คุณสมบัติ

A) รุ่น: ศักยภาพของไนโตรเจนในเตาเผาแบบหลุม/อุณหภูมิ (อัตราการสลายตัวของแอมโมเนีย)

ระบบควบคุม.

B) กระบวนการ: สามารถใช้สำหรับไนไตรดิ้ง ไนไตรด์อ่อน และการควบคุมไนโตรเจนโดยอัตโนมัติ

ศักยภาพ (อัตราการสลายตัวของแอมโมเนีย) และอุณหภูมิของกระบวนการ

C) บรรยากาศที่เหมาะสม: แอมโมเนียบริสุทธิ์ แอมโมเนีย และเมทานอล/เอทานอล CO2 เป็นต้น

D) โหมดควบคุม: โหมดควบคุมการสลายตัวของแอมโมเนียสองโหมด:

E) ภายใต้โหมดอัตโนมัติ เครื่องวิเคราะห์ไฮโดรเจนการนำความร้อนจะถูกใช้เป็น

เซ็นเซอร์และตัวควบคุมศักย์ไนโตรเจนที่ตั้งโปรแกรมได้ใช้เพื่อควบคุมแอมโมเนีย

อัตราการสลายตัวในเตาเผาโดยการปรับการไหลของแอมโมเนียผ่านโซลินอยด์วาล์ว

F) ภายใต้โหมดแมนนวล ก๊าซแอมโมเนียคงที่และก๊าซแอมโมเนียที่ได้รับการควบคุมคือ

ควบคุมด้วยการไหลที่มั่นคง

G) การเขียนโปรแกรมกระบวนการ: เครื่องมือควบคุมไนโตรเจนและเครื่องมือควบคุมอุณหภูมิ

เพื่อให้เกิดการควบคุมอุณหภูมิและศักยภาพของไนโตรเจนแบบซิงโครนัสแต่ละขั้นตอน

ขั้นตอนสามารถแบ่งออกเป็น 10 ส่วนและสามารถจัดเก็บขั้นตอนได้ 100 ชุด

ผู้ใช้สามารถแก้ไขโปรแกรมเพื่อให้สามารถเรียกใช้งานได้ในภายหลัง

H) ฟังก์ชั่นอื่น ๆ ของระบบ: ระบบมีฟังก์ชั่นของเวลาดำเนินการ

ความสมบูรณ์และสัญญาณเตือนการบุกรุกที่อาจเกิดขึ้นของแอมโมเนีย

5.10.2 การควบคุมอุณหภูมิเตา

เมื่อพิจารณาถึงความน่าเชื่อถือ ความแม่นยำในการควบคุม และการใช้งานที่เรียบง่ายของระบบ

ตัวควบคุมอุณหภูมินำเข้าจากประเทศญี่ปุ่นใช้เป็นเครื่องล่าง

และใช้เครื่องมืออัจฉริยะในการควบคุมซึ่งสามารถปรับตัวเองและปรับตัวเองได้

ควบคุมแต่ละโซนเพื่อให้การควบคุมความถูกต้องของแต่ละโซนสามารถเข้าถึงค่าที่ดีที่สุด

และความแม่นยำในการควบคุมอุณหภูมิสามารถเข้าถึง± 1 ℃

5.10.3 การควบคุม PLC

ระบบ PLC คำนวณและวิเคราะห์อุณหภูมิและการสลายตัวของแอมโมเนีย

และส่งค่าเป้าหมายของอุณหภูมิและศักยภาพของไนโตรเจนไปยังค่าที่ต่ำกว่า

ระบบการจัดการแบบครบวงจรและครบวงจรตามการใช้งานจริง

เงื่อนไขที่รวบรวมโดยระบบล่าง ระบบยังแสดงอุณหภูมิ

อัตราการสลายตัวของแอมโมเนีย ศักย์ไนโตรเจน และเวลาในกระบวนการไนไตรดิ้งจริง

ตามแบบจำลองทางคณิตศาสตร์ทั่วไปที่บริษัทกำหนดขึ้น ระบบ

ควบคุมกระบวนการไนไตรดิ้งทั้งหมดโดยอัตโนมัติ (อุณหภูมิ ศักยภาพของไนโตรเจน เวลา ฯลฯ)

ในการใช้งานจริง ผู้ปฏิบัติงานจำเป็นต้องป้อนหมายเลขกระบวนการที่เกี่ยวข้องเท่านั้น

ตามวัสดุและข้อกำหนดทางเทคนิคของชิ้นงานที่จะ

ประมวลผลในแต่ละโซนแล้วกดปุ่มเริ่มต้นและกระบวนการทั้งหมด

จะถูกควบคุมโดยคอมพิวเตอร์โดยอัตโนมัติ

• หลังจากดำเนินการตามกระบวนการแล้ว ระบบจะกดกริ่งเพื่อแจ้ง
• ผู้ดำเนินการดำเนินการระบายความร้อนอย่างรวดเร็วและการจ่ายไนโตรเจนรวดเร็ว
• การจ่ายความเย็นและไนโตรเจนถูกควบคุมโดยปุ่มต่างๆ
• เครื่องมือนี้มีการป้องกันการปิดการทำงานอย่างต่อเนื่อง
• หลังจากฟื้นฟูพลังงานและเตือนเมื่อเตาเผาหมด
• อัตราการสลายตัวของแอมโมเนียเกินขีดจำกัดและอุณหภูมิเกินขีดจำกัด

C) การควบคุมกระบวนการมีฟังก์ชันการสลับของขั้นตอนและข้ามส่วน

5.10.4 ดัชนีทางเทคนิค:

ควบคุมความแม่นยำของศักยภาพแอมโมเนีย: ± 3.0% + H2;

ช่วงควบคุมอัตราการสลายตัวของแอมโมเนีย: 0% ~ 100%;

ความแม่นยำในการควบคุมอุณหภูมิเตา: ± 1 ℃;

5.11 เครื่องกำเนิดไอน้ำ

5.11.1 พารามิเตอร์ทางเทคนิค

กำลังไฟ: 9KW,

จัดอันดับความจุการระเหย: 25KG/H;

อุณหภูมิไอน้ำจัดอันดับ: 171 ℃;

แรงดันใช้งาน:380V;

ปริมาณน้ำ: 28L;

น้ำหนัก:75KG;

ขนาดโดยรวม:77*51*92 ซม.

แหล่งจ่ายไฟ: 3 เฟส, 380V, 50Hz;

เส้นผ่านศูนย์กลางไอน้ำหลัก (DN): 15;

เส้นผ่านศูนย์กลางของวาล์วนิรภัย (DN): 15;

เส้นผ่านศูนย์กลางขาเข้า (DN): 15;

5.11.2 การออกแบบและโครงสร้างของเครื่องทำไอน้ำ

A) เป็นไปตามมาตรฐานเครื่องกำเนิดไอน้ำของจีน

B) สัญญาณเตือนการปิดระดับน้ำต่ำ

C) มากกว่าสัญญาณเตือนหยุดปัจจุบัน

5.11.3 เครื่องใช้ไฟฟ้าหลักและระบบควบคุมของเครื่องกำเนิดไอน้ำ:

ก) เครื่องทำความร้อนไฟฟ้าหลักต้องเป็นผลิตภัณฑ์ร่วมทุน

B) ส่วนประกอบของตู้ควบคุมไฟฟ้าหลักเป็นแบรนด์ที่มีชื่อเสียงในประเทศจีน

C) ความดันจำกัดอุปกรณ์ควบคุมอัตโนมัติ

D) อุปกรณ์ปล่อยวาล์วระบายอัตโนมัติ

E) ปิดและฟังก์ชั่นป้องกันเฟสเปิด

5.11.4 ส่วนประกอบหลักของเครื่องกำเนิดไอน้ำ

5.11.5ปั๊มน้ำป้อน

B) ตัวบ่งชี้ระดับของเหลว

C) วาล์วนิรภัย

D) ตัวควบคุมแรงดัน

E) วาล์วระบายน้ำ

F) รีเลย์ระดับของเหลว

H) เซ็นเซอร์ระดับของเหลว

5.12 เครื่องเป่าแอมโมเนีย

เตาเผาติดตั้งเครื่องอบแอมโมเนียเพื่อทำให้แอมโมเนียแห้ง

ก่อนป้อนเข้าไปในเตาเผาภายใน

5.13 อุปกรณ์เผาไหม้ก๊าซเสีย

เตาเผามีอุปกรณ์เผาไหม้ก๊าซเสียสามารถทำให้ร้อนขึ้น

เสียก๊าซและเผามันไม่มีมลพิษต่อสิ่งแวดล้อม

5.13 ปั๊มสุญญากาศ

เตาเผามีปั๊มสุญญากาศ (2X-70) เพื่อดูดอากาศออก

สามารถลดการบริโภคแอมโมเนียได้

6.ขอบเขตการจัดหา

7. ส่วนประกอบของระบบควบคุม

หมายเหตุ: แบรนด์ส่วนประกอบสามารถเปลี่ยนเป็นแบรนด์ที่เทียบเท่าได้โดยไม่ต้องแจ้งลูกค้า

เนื่องจากปัจจุบันไม่มี

8. แหล่งกำเนิดชิ้นส่วนเครื่องจักรกลหลัก

9. เอกสารทางเทคนิคที่ให้มา
