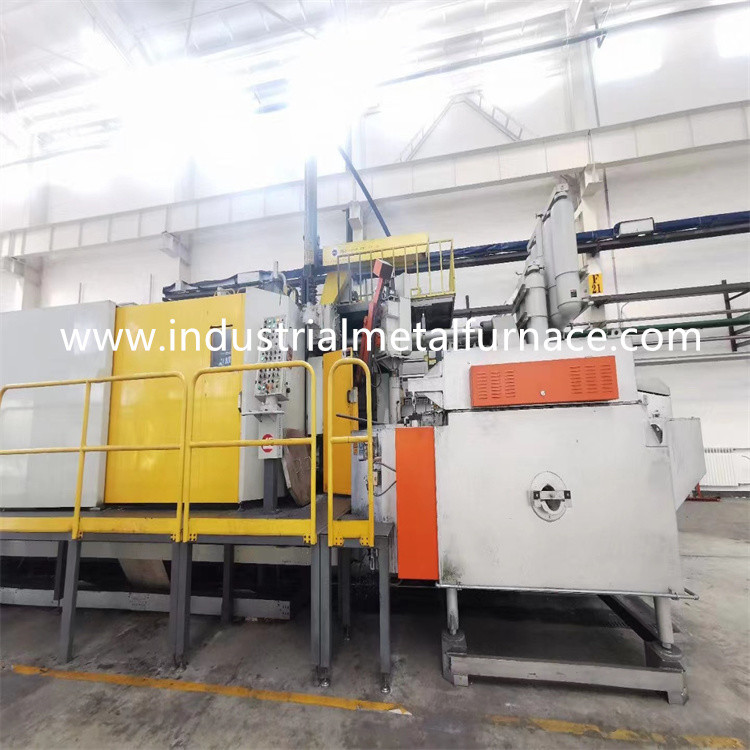

เตาหลอมอลูมิเนียมอัลลอยด์แบบใช้แก๊ส 800KG
1. แก๊สประเภทสระน้ำอลูมิเนียมถือเตา
เตาหลอมอลูมิเนียมแก๊สประเภทสระน้ำส่วนใหญ่เหมาะสำหรับการเก็บรักษาความร้อน
ของสารละลายโลหะอโลหะ ซึ่งสามารถใช้ในเครื่องหล่อ
การหล่อแบบแรงเหวี่ยง การหล่อแบบแรงโน้มถ่วง การหล่อแบบแม่นยำ และกระบวนการอื่นๆ
ผลิตภัณฑ์ประกอบด้วยตัวเตาเผา ระบบเผาไหม้ และระบบควบคุมไฟฟ้า
ระบบ มีการติดตั้งระบบการเผาไหม้ด้วยเปลวไฟแบนที่ด้านบนของตัวเตา
ซึ่งแผ่ระดับของเหลวโลหะผสมอลูมิเนียมโดยตรงในสระหลอมเหลว
ด้วยประสิทธิภาพเชิงความร้อนสูงและสะดวกในการบำรุงรักษา ทำความสะอาด และเคลื่อนย้าย
เตาหลอมอลูมิเนียมประเภทสระน้ำแก๊สเป็นโลหะผสมอลูมิเนียม
ถือเตาซึ่งสามารถนำความร้อนกลับมาใช้ใหม่และจำกัดการแสวงหา
ของการประหยัดพลังงาน นำเตาเปลวไฟแบนนำเข้าคุณภาพสูง กับ
พื้นที่แผ่รังสีเปลวไฟขนาดใหญ่และประสิทธิภาพเชิงความร้อนสูงอุณหภูมิของ
ของเหลวอลูมิเนียมสามารถควบคุมได้ภายใน ± 3 ℃ และปริมาณออกซิเจนใน
บรรยากาศของเตาเผามีค่าน้อยกว่า 5% ซึ่งสามารถป้องกัน
การสร้างออกไซด์ในเตาเผาเนื่องจากโครงสร้างฉนวนกันความร้อนที่เป็นเอกลักษณ์
สามารถลดการกระจายความร้อนบนพื้นผิวได้อย่างมีประสิทธิภาพ ลดรอบข้าง
อุณหภูมิและปรับปรุงประสิทธิภาพเชิงความร้อน
ซับในเตาทำจากอะลูมิเนียมทนไฟที่มีความแข็งแรงสูง
หล่อได้ (Allied Mineral) มีอายุการใช้งานมากกว่า 5 ปี (รับประกัน 3 ปี)
นำระบบการเผาไหม้พิเศษมาใช้และพัดลมสนับสนุนการเผาไหม้เพื่อให้ตระหนัก
งานเสียงรบกวนต่ำ
2.นี้ที่จับอลูมิเนียมเตาเผาถูกออกแบบมาเพื่อวัตถุประสงค์ของ
การรักษาความร้อนของโลหะผสมอลูมิเนียมตามข้อกำหนดของบริษัทของเรา
มีดังต่อไปนี้พารามิเตอร์ทางเทคนิค
| สิ่งของ | พารามิเตอร์ |
| แบบอย่าง | WDL-BCQ-800 |
| ปริมาณ (ชุด) | 1 |
| ความจุ (กก.) | 800 |
| อุณหภูมิสูงสุดของของเหลวอลูมิเนียม (℃) | 700 |
| ความสามารถในการเผาไหม้ (kcal) | 50000 |
| ความจุความร้อน (℃ / ชม.) | 40 |
| การใช้พลังงาน | 2.8Nm3/H |
| ปริมาณออกซิเจนในเตาเผา | น้อยกว่า 5% |
| การเปลี่ยนแปลงระดับของเหลว | 275mm |
| ประเภทเชื้อเพลิง |
ก๊าซธรรมชาติ ค่าความร้อน 8600kcal /m3 แรงดันแก๊ส 5kpa
|
| จัดอันดับอุณหภูมิของบรรยากาศ |
850 ℃
|
| ความแม่นยำในการควบคุมอุณหภูมิ | ± 5 ℃ |
| แหล่งจ่ายไฟ | 380V, 50Hz, ระบบ 3 เฟส 5 สาย |
| อุณหภูมิผนังเตาเพิ่มขึ้น | อุณหภูมิห้อง + 25 ℃ |
3. โครงสร้างเตาหลอม
3.1 โครงสร้างเหล็ก:
เปลือกเตาทำจากแผ่นเหล็กและเหล็กส่วนและวัสดุ
รอบประตูเตาหลอมเป็นเหล็กหล่อทั้งเตามีฟังก์ชั่นยก
ซึ่งสะดวกต่อการจับคู่กับอุปกรณ์
3.2 องค์ประกอบซับใน:
ส่วนของสระหลอมเหลวทำจากอิฐซิลิกอนคาร์ไบด์ไนไตรด์ซึ่ง
มีลักษณะเป็นอะลูมิเนียมที่มีความแข็งแรงสูง ไม่ติดกระทะ ใช้งานได้นาน
อายุการใช้งาน ฯลฯ ชั้นฉนวนนาโนเก็บความร้อนจะต้องใช้ที่ด้านบนและ
ปลายด้านบนของผนังเตาอุณหภูมิที่เพิ่มขึ้นของผนังเตาหลอมน้อยกว่า 25 ℃
3.3 ระบบเผาไหม้:
3.3.1เลือกเตาแก๊สนำเข้าการดำเนินงานและการบำรุงรักษา
เรียบง่ายและอายุการใช้งานยาวนานในขณะเดียวกันก็มีอุณหภูมิ
การควบคุมการจุดระเบิดอัตโนมัติและการตรวจสอบตาเปลวไฟเมื่ออุณหภูมิที่ตั้งไว้
ถึงแล้วเตาก็หยุดไหม้เมื่ออุณหภูมิในเตาเผาเท่ากับ
ต่ำกว่าขีด จำกัด อุณหภูมิที่ตั้งไว้เตาจะเข้าสู่พอร์ตการเผาไหม้ถึง
จุดไฟและเผาไหม้โดยอัตโนมัติหลังจากดำเนินการเตรียมงานอะลูมิเนียม
ถือเตาเสร็จ เป่าอากาศก่อนเมื่อ
ตรวจจับเปลวไฟโดยแท่งตรวจจับเปลวไฟ ตัวเผาจะโดยอัตโนมัติ
และค่อยๆ เข้าสู่สถานะเผาไหม้สูงในขณะเดียวกันการตรวจจับเปลวไฟ
คันตรวจสอบสถานะการเผาไหม้ของหัวเผาเสมอ
3.3.2 ระบบความปลอดภัยของเตาหลอมสามารถตัดหัวเตาหลักได้
และหัวเผาทันทีและตัดการจ่ายน้ำมันเชื้อเพลิงกรณีไม่ครบถ้วน
การเผาไหม้หรือการดับของเตาอุปกรณ์เชื่อมต่อถูกตั้งค่าระหว่าง
สวิตช์ความดันของท่อน้ำมันเชื้อเพลิงและท่ออากาศเผาไหม้เพื่อให้ปิด
วาล์วของการจ่ายน้ำมันเชื้อเพลิงสามารถปิดได้โดยการตอบสนองของลูกโซ่
อุปกรณ์ในกรณีที่เกิดสภาวะการเผาไหม้ผิดปกติตามอุณหภูมิ
ของของเหลวอลูมิเนียมในเตาหลอม การควบคุมอุณหภูมิคือ
ปรับความเร็วในการหมุนของพัดลมเผาไหม้โดยอัตโนมัติผ่าน
ตัวแปลงความถี่ของพัดลมเผาไหม้เพื่อปรับการเผาไหม้
ปริมาณของเตาวิธีการคือการควบคุม PID ตั้งอุณหภูมิด้านบน
จำกัดโดยการให้ความร้อนกับอุณหภูมิบรรยากาศในฝาครอบเพื่อควบคุมอุณหภูมิของบรรยากาศ
3.4 องค์ประกอบหลักของระบบเผาไหม้
| 1 | หัวเผาหลัก | 1 กรม |
| 2 | โซลินอยด์วาล์วไฟหลัก | 1 ฮันนี่เวลล์ |
| 3 | มอเตอร์เปรียบเทียบ | 1 ฮันนี่เวลล์ |
| 4 | สวิตซ์แรงดันลม | 1 ฮันนี่เวลล์ |
| 5 | วาล์วลดความดัน | 1 ฟิชเชอร์ |
| 6 | สวิตช์แรงดันแก๊ส | 1 ซีเมนส์ |
| 7 | ตัวควบคุมการเผาไหม้ | 1 ฮันนี่เวลล์ |
| 8 | พัดลมเผาไหม้ | 1 แบรนด์ไต้หวัน |
3.5. ไฟฟ้าแรงต่ำใช้ส่วนประกอบของแบรนด์ Schneider และ Chint
หน้าจอสัมผัสคือซีเมนส์
4.การควบคุมอุณหภูมิ
4.1 สวิตช์เปลวไฟควบคุมอุณหภูมิอัตโนมัติ, สัญญาณเตือนอุณหภูมิเกิน,
การป้องกันเปลวไฟ ฯลฯ
4.2 ตัวควบคุมอุณหภูมิอลูมิเนียม
4.3 เตาควบคุมอุณหภูมิ
4.4 อุปกรณ์ความปลอดภัยและระบบควบคุมอัตโนมัติ:
เมื่อเตรียมเตาหลอมเสร็จแล้ว ให้ใช้โบลเวอร์เพื่อ
ล้างเตาหลังจากเปิดสวิตช์ ตั้งอุณหภูมิควบคุม
ในเวลาเดียวกันให้เปิดโซลินอยด์วาล์วของท่อส่งก๊าซแล้วฉีด
แก๊สเข้าเตาเผาและจุดไฟโดยอัตโนมัติ
5.ขอบเขตของงานของผู้ใช้:
5.1 ท่อส่งก๊าซจะต้องเชื่อมต่อกับด้านข้างของตัวเตาหลอมตามต้องการ
5.2 งานเดินสายไฟฟ้าลวดจากตู้ควบคุมไปยังตัวเตาหลอมคือ
ให้โดยบริษัทของเรา(ในระยะ 5 เมตร) แหล่งจ่ายไฟคือ 380V ± 10%, 50Hz
5.3 งานวางตำแหน่งเตาหลอม (ประสานงานโดยทั้งสองฝ่ายด้วย)
6.การกำหนดค่ามาตรฐาน
| 1 |
ตัวเตา
|
1 ชุด |
| 2 |
ระบบควบคุม
|
1 ชุด |
| 3 | เทอร์โมคัปเปิลวัดอุณหภูมิ |
2 ชิ้น (1 สำหรับการวัดอุณหภูมิของของเหลวอลูมิเนียมและ 1 สำหรับการวัดอุณหภูมิของเตาเผาซึ่งเทอร์โมคัปเปิลสำหรับวัดอุณหภูมิของของเหลวอลูมิเนียมมีปลอกป้องกันซิลิกอนไนไตรด์)
|
| 4 |
ระบบเผาไหม้
|
1 ชุด |
| 5 | วัสดุที่เปราะบาง | แท่งไฟ 2 อัน |
| 6 |
เครื่องวัดอัตราการไหลของ Chint (อุปกรณ์เสริม)
|
1 ชุด |
| 7 | คู่มือการใช้งาน | 1 สำเนา |
7.วัสดุสpecificationดีรายละเอียด
ส่วนของร่างกายเตา
| ชื่อ | วัสดุ | ข้อมูลจำเพาะ | ยี่ห้อ | อื่น |
| เปลือกเตา | 235แผ่นเหล็ก | 6mm | Ansteel | |
| แผ่นปิดเตา | 235แผ่นเหล็ก | 14mm | Ansteel | |
| ฉนวนกันความร้อนเตา | บอร์ดแคลเซียมซิลิคอน 1000 | 510*300*50mm | Qiushi | |
| ฉนวนกันความร้อนเตา | 1200 ℃แผ่นใยไม้อัดเซรามิก | 1000*600*50mm | ไอโซไลต์ ประเทศญี่ปุ่น | |
| ฉนวนกันความร้อนเตา | แผ่นฉนวนกันความร้อนนาโน 1200℃ | 1000*600*25mm | ยูนิเทอร์มอล, สวีเดน | |
| ชั้นป้องกันการซึมผ่านของของเหลวอลูมิเนียม | น้ำหนักเบา castable | 51ACX | พันธมิตรแร่, สหรัฐอเมริกา | |
| ส่วนเตา | อิฐซิลิกอนไนไตรด์สูง | SI230*115 | แบรนด์ในประเทศ | |
| ชิ้นส่วนสมอ | สแตนเลส | 310 | แบรนด์ในประเทศ | |
| ฉนวนหุ้มเตา | บอร์ดแคลเซียมซิลิคอน 1000 | 510*300*50mm | ตามหาความจริง | |
| ฉนวนหุ้มเตา | แผ่นฉนวนกันความร้อนนาโน 1200℃ | 1000*600*25mm | ยูนิเทอร์มอล, สวีเดน | |
| ฉนวนหุ้มเตา | 1200 ℃แผ่นใยไม้อัดเซรามิก | 1000*600*50mm | ไอโซไลต์ ประเทศญี่ปุ่น | |
| ชั้นวัสดุทนไฟฝาครอบเตา | Castable | AR 65 | พันธมิตรแร่ | |
| สีทาเปลือก | ผงเงินอุณหภูมิสูง | 14# | ไคลิน เซี่ยงไฮ้ |
8.คระบบการเผาไหม้
| ชื่อ | ข้อมูลจำเพาะ | ยี่ห้อ | อื่น |
| เตาแก๊ส | ไบโอ 6580 | กรม | |
| โซลินอยด์วาล์วแก๊ส | DN25 40 | ฮันนี่เวลล์ | |
| สวิตช์ลม | DG50-U | ฮันนี่เวลล์ | |
| สวิตซ์แรงดันลม | DG150-U | ฮันนี่เวลล์ | |
| วาล์วสัดส่วน | DN25 40 | ฮันนี่เวลล์ | |
| มอเตอร์สัดส่วน | CN7505A2001C | ฮันนี่เวลล์ | |
| ตัวควบคุมแก๊ส | TBC2800 | ฮันนี่เวลล์ | |
| วาล์วลดแรงดันต่ำ | R622 DFF | ฟิชเชอร์ | |
| แท่งตรวจจับเปลวไฟ | AL6 | ไฟร์อาย | |
| เครื่องจุดไฟ | KP6 | ฮันนี่เวลล์ | |
| หม้อแปลงจุดระเบิดไฟฟ้าแรงสูง | กะทัดรัด 20:00 น. | Zheyi เซี่ยงไฮ้ | |
| บอลวาล์ว | สแตนเลส | เซี่ยงไฮ้ | |
| พัดลมแรงดันสูง | EHS-329-9 | แบรนด์ไต้หวัน | |
| ท่อโลหะ | สแตนเลส | เซี่ยงไฮ้ |
9.ส่วนควบคุมไฟฟ้า
| ชื่อ | ข้อมูลจำเพาะ | ยี่ห้อ | อื่น |
| ตัวกล่อง | 600*500*250 | โรงงาน | |
| หน้าจอสัมผัส | SMA/T | ซีเมนส์ | |
| ตัวบ่งชี้สัญญาณ | XB2BVM | ชไนเดอร์ | |
| สวิตช์เลือก | XB2BD25C | ชไนเดอร์ | |
| ปุ่มพร้อมโคมไฟ | XB2-BW34M1C+1NC | ชไนเดอร์ | |
| สวิตช์หยุดฉุกเฉิน | XB2BS542+1NO | ชไนเดอร์ | |
| เบรกเกอร์ | IC65N-3P-D63A | ชไนเดอร์ | |
| เบรกเกอร์ | IC65N-3P-D10A | ชไนเดอร์ | |
| คอนแทคเตอร์ | LC1-D12M7C | ชไนเดอร์ | |
| รีเลย์ | RXM4LB2P7 | ชไนเดอร์ | |
| ขั้วต่อ | RXZE1M2C | ชไนเดอร์ | |
| ฟิวส์ | 2P 10A | ชไนเดอร์ | |
| สายควบคุม | 1mm² 10mm² | เซี่ยงไฮ้แพนด้า | |
| ตัวนำการชดเชย | 1 มม. *2 | เซี่ยงไฮ้แพนด้า | |
| เทอร์โมคัปเปิล | K 0-1300 C | ฮวนย่า เจียงซู |
