500KGSเตาหลอมไฟฟ้าแบบอลูมิเนียมอัลลอยด์ pool
ส่วนใหญ่ใช้เตาไฟฟ้าประเภทสระว่ายน้ำ
เพื่อจับสารละลายโลหะอโลหะและสามารถ
ใช้ในเครื่องหล่อตาย, การหล่อแบบแรงเหวี่ยง, การหล่อด้วยแรงโน้มถ่วง,
การหล่อแบบแม่นยำและกระบวนการอื่นๆ

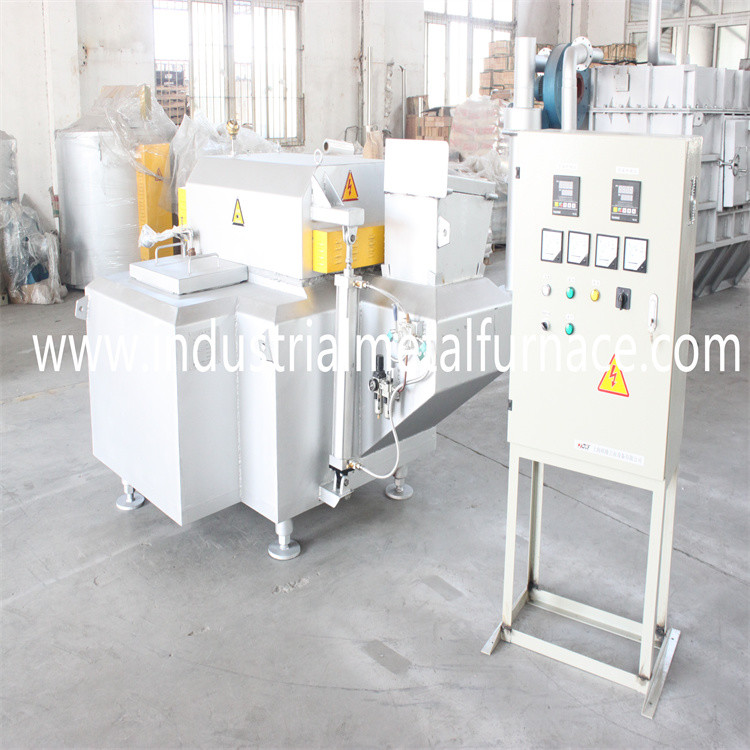

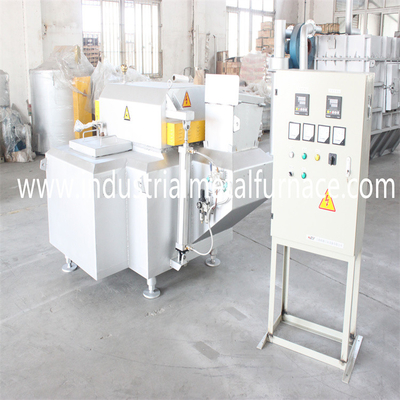

ผลิตภัณฑ์ประกอบด้วยตัวเตาหลอม องค์ประกอบความร้อนและ
กล่องควบคุมไฟฟ้าส่วนบนของตัวควบคุมไฟฟ้า
กล่องคือสายควบคุมและส่วนล่างคือสายไฟดิ
ตัวเตาส่วนใหญ่ประกอบด้วยห้องให้อาหาร, ท่าเรือตัก,
ห้องทำความร้อนและห้องเก็บสัมภาระเป็นต้นเปลือกของเตาเผา
ตัวเครื่องทำจากเหล็กฉากและแผ่นเหล็กและเรียงรายไปด้วยต่างๆ
วัสดุทนไฟสระหลอมเหลวสร้างด้วยสารกันติด
อลูมิเนียมหล่อได้เพื่อให้แน่ใจว่าองค์ประกอบโลหะผสมของของเหลวหลอมเหลว
องค์ประกอบความร้อนแท่งซิลิกอนคาร์ไบด์และวัสดุฉนวนความร้อนl
ถูกติดตั้งบนเตาไฟเพื่อฉายแสงอลูมิเนียมโดยตรง
ระดับของเหลวโลหะผสมในสระหลอมเหลวที่มีประสิทธิภาพเชิงความร้อนสูงและ
บำรุงรักษา ทำความสะอาด และเคลื่อนย้ายสะดวก
.ส่วนประกอบของตัวเตา
ตัวเตาของเตาหลอมประเภทสระว่ายน้ำส่วนใหญ่ประกอบด้วย
ของช่องป้อนอาหาร ช่องดักจับ ช่องระบาย และเตาหลอม
ปิดบัง.ทางเข้าห้องโฮลดิ้งและทางออกถูกรวมเข้าด้วยกันและ
แร่ 80ACX castable (วัสดุที่เป็นพันธมิตร) ใช้สำหรับการหล่อครั้งเดียว,
(กำลังรับแรงอัด: 140MPa เหนือ 110 ℃ ในขณะที่อัตราการเปลี่ยนแปลงเชิงเส้นคือ 0.1%)
castable นี้มีลักษณะของอลูมิเนียมไม่ติด, ความแข็งแรงสูง,
ทำความสะอาดง่ายและอายุการใช้งานยาวนานฝาครอบเตาทำจากญี่ปุ่น
ผ้าฝ้ายไฟเบอร์ทนไฟไอโซไลต์ซึ่งมีคุณลักษณะด้านความร้อนที่ดี
ฉนวนกันความร้อน บำรุงรักษาสะดวก และอายุการใช้งานยาวนาน
.เครื่องทำความร้อนระบบควบคุมไฟฟ้า
1).ส่วนประกอบหลัก
1.องค์ประกอบความร้อน - แท่งซิลิกอนคาร์ไบด์ (6 ชิ้น / ชุด)
2.ระบบควบคุม - ตัวควบคุมอุณหภูมิ (ยี่ห้อ Taisee), อิเล็กทรอนิกส์
ตัวควบคุมแรงดันไฟฟ้า คอนแทคเตอร์ รีเลย์ ฯลฯ
3.องค์ประกอบการตรวจจับอุณหภูมิ - เทอร์โมคัปเปิล (แต่ละชุดประกอบด้วย
เทอร์โมคัปเปิลสองตัว ตัวหนึ่งสำหรับอุณหภูมิบรรยากาศเตาหลอมและ
อื่น ๆ สำหรับอุณหภูมิของเหลวอลูมิเนียม)
2). บทนำสู่ตัวควบคุมแรงดันไฟฟ้าอิเล็กทรอนิกส์ (การควบคุม PID)
ไทริสเตอร์ใช้เป็นองค์ประกอบควบคุมหลักและการเปลี่ยนแปลงของ
มุมการนำไทริสเตอร์ใช้เพื่อควบคุมการเปลี่ยนแปลงของเอาต์พุต
กระแสและแรงดันไฟทริกเกอร์การเปลี่ยนเฟสไทริสเตอร์พิเศษที่นำเข้า
วงจรรวมถูกเลือกเพื่อควบคุมมุมการนำของไทริสเตอร์
ตัวควบคุมมีฟังก์ชั่นการป้องกันที่หลากหลายเพื่อให้แน่ใจว่า
ตัวควบคุมจะไม่ทำให้อุปกรณ์ภายนอกเสียหายในกรณีที่เกิดความล้มเหลว
ฟังก์ชัน: ซอฟต์สตาร์ท การป้องกันกระแสเกิน และการป้องกันอุณหภูมิเกิน
เมื่อกระแสไฟฟ้าขัดข้องหรืออุณหภูมิเพิ่มขึ้นเกินช่วงการทำงานของ
ตัวควบคุม ตัวควบคุมสามารถปิดเอาต์พุตพัลส์โดยอัตโนมัติและ
หยุดแหล่งจ่ายไฟโหลด
3). ความแม่นยำในการควบคุมอุณหภูมิ ± 5 ℃ (ภายใต้สภาพการทำงานมาตรฐาน)
เ.Tพารามิเตอร์ทางเทคนิค
| แบบอย่าง | กำลังไฟพิกัด (กิโลวัตต์) | ความจุ (อลูมิเนียม) กก. | อุณหภูมิสูงสุด (℃) | แรงดันไฟฟ้า (V) | ความถี่ (H) | หมายเลขเฟส | วิธีการเชื่อมต่อองค์ประกอบความร้อน | เวลาทำความร้อนของเตาเปล่า (H) | น้ำหนักเตาไฟฟ้า (กก.) |
| SC-BCD-500 | 18 | 500 | 850 | 380 | 50 | 3 | Y | ≤3 | 4200 |
1. ดัชนีอุณหภูมิพื้นผิวเตา: ภายใน 50 องศาวัดที่จุดศูนย์กลาง
2. ตัวเตาสามารถปรับได้ด้วยสกรู
3. กระบอกสูบฝาครอบเตาถูกยกขึ้นและลดลงเพื่ออำนวยความสะดวกในการกำจัดตะกรันออกจากผนังเตาหลอม
4. ไฟเตือนสามสี
เส่วนประกอบหลักของระบบไฟฟ้า
<1> ตู้ควบคุมแบบกำหนดเอง1 ชุด
<2>.Temperature controller, Taiwan Tai see, (1 with PID adjustment), 2 ชุด;
<3>.ตัวควบคุมพลังงาน Taiwan Taisee 1 ชุด;
<4>.ส่วนประกอบไฟฟ้าแรงดันต่ำ CHINT หลาย;
<5>. เทอร์โมคู่ 2 ชิ้น (1 สำหรับบรรยากาศและ 1 สำหรับของเหลวอลูมิเนียม);
<6>.wire หลาย;
..การกำหนดค่ามาตรฐาน
1. ตัวเตาหนึ่งตัว
2.ตู้ควบคุมหนึ่งตู้
3. ชุดทำความร้อน 1 ชุด (อีก 3 ชุด)
4. เทอร์โมคัปเปิล 2 ตัว (ตัวหนึ่งสำหรับวัดอุณหภูมิเตาและอีกตัวสำหรับวัด
อุณหภูมิอลูมิเนียมหลอมเหลว) และหนึ่งชุดสำหรับสแตนด์บาย
5.สำเนาคู่มือการใช้งานหนึ่งชุด
..คุณภาพอาประกัน
รับประกันเตา 1 ปีอย่างไรก็ตาม วัสดุสิ้นเปลืองจากธรรมชาติที่เกิดจาก
อุณหภูมิไม่รวมปัจจัยด้านคุณภาพไม่อยู่ในขอบเขตการรับประกัน
นอกจากนี้ ในกรณีที่เกิดความล้มเหลวเนื่องจากการทำงานผิดพลาด ซัพพลายเออร์มีหน้าที่รับผิดชอบในการซ่อมแซม
แต่จะมีการเรียกเก็บค่าธรรมเนียมบางอย่างและรายการวัสดุสิ้นเปลืองจะถูกจัดเตรียมหลังจาก
การซ่อมแซมเสร็จสิ้น
..เวลานำและเวลาในการอบ
ระยะเวลาดำเนินการ: 40 วันหลังจากสัญญามีผลบังคับใช้ตัวเตาจะเป็น
อบในสถานที่ 10 วันก่อนการใช้งานครั้งแรก
