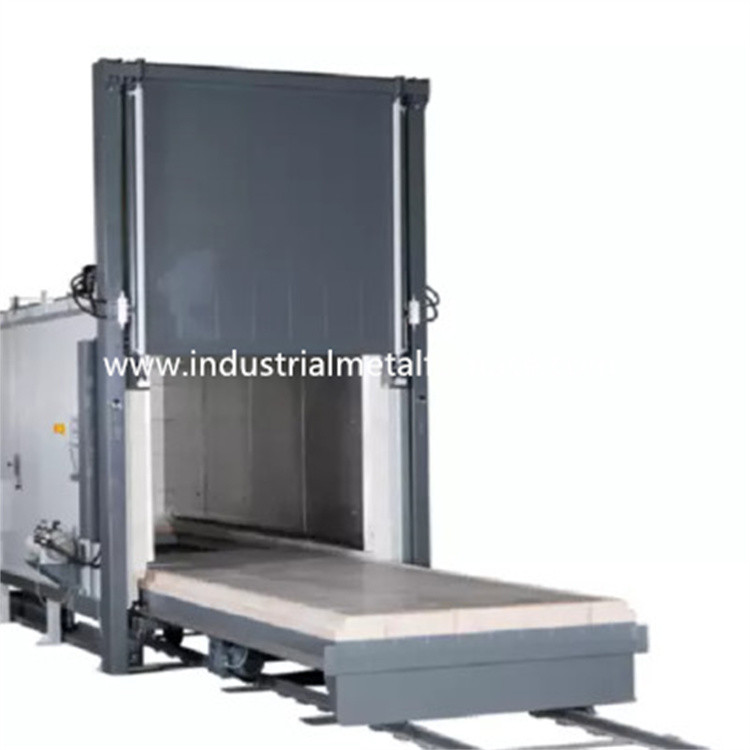

เตาบำบัดความร้อนแบบรถเข็นเอียง, เตาโบกี้ Hearth
1. ใบสมัคร
เตารถเข็นแบบเอียงเป็นมาตรฐานการประหยัดพลังงานเป็นระยะ
เตาเผาที่มีโครงสร้างประหยัดพลังงานเป็นพิเศษและ
ประหยัดพลังงาน 80% รถเข็นใช้การปิดผนึกป้องกันการชนกัน
อิฐ, กลไกการหมุนอิฐอัตโนมัติ, การปิดผนึกอัตโนมัติ
ประตูรถเข็นและเตาเผา และการเชื่อมต่อรางในตัวมันไม่
ไม่จำเป็นต้องติดตั้งฐานรากสามารถใช้งานได้เมื่อวางไว้
บนพื้นแนวนอนและยึดด้วยเหล็กแผ่นรองพื้นหรือ
สกรูขยายตัวเตารถเข็นแบบเอียงส่วนใหญ่จะใช้สำหรับการดับ,
การหลอม การเสื่อมสภาพ และการอบความร้อนของชิ้นส่วนเครื่องจักรกลต่างๆ
เช่นการหล่อเหล็กโครเมียมสูงและแมงกานีสสูง
เหล็กหล่อกลม ม้วน ลูกเหล็ก เหล็กกล้า 45 และเหล็กกล้าไร้สนิม
2. พารามิเตอร์ทางเทคนิค:
| แบบอย่าง | กำลังไฟ (กิโลวัตต์) | อุณหภูมิที่กำหนด (℃) | พิกัดแรงดันไฟฟ้า (V) | เบอร์เฟส | ขนาดพื้นที่ใช้งาน (มม.) | โหลดสูงสุด (กก.) | มวล (กก.) |
| RT2-65-9 | 65 | 950 | 380 | 3 | 1100*550*450 | 1,000 | 3500 |
| RT2-105-9 | 150 | 950 | 380 | 3 | 1500*800*600 | 2500 | 5200 |
| RT2-180-9 | 180 | 950 | 380 | 3 | 2100*1050*750 | 5,000 | 9800 |
| RT2-320-9 | 320 | 950 | 380 | 3 | 3000*1350*950 | 12000 | 18000 |
หมายเหตุ: บริษัทสามารถออกแบบและผลิตพิเศษตามความต้องการของผู้ใช้.
3. คุณสมบัติโครงสร้าง
เปลือกเตา:
เปลือกเตาบำบัดความร้อนของรถเข็นเอียงถูกเชื่อมด้วยแผ่นเหล็กและเหล็กส่วน
และด้านล่างของตัวเตาเชื่อมต่อกับรางไฟของรถเข็นผู้ใช้ไม่ได้
ต้องวางฐานรากแต่ต้องวางบนพื้นปูนเรียบเท่านั้น
ซับเตา:
ซับในเตาด้านล่างของรถยนต์ใช้อิฐทนไฟเป็นซับในเตา
ซึ่งประหยัดพลังงานได้ประมาณ 80% เมื่อเทียบกับเตาอิฐแบบดั้งเดิมเดอะ
ผ้าห่มเส้นใยยาว อิฐไดอะตอมไมต์ และผงเวอร์มิคูไลท์ใช้เป็นวัสดุกันความร้อน
วัสดุฉนวนปากเตาใช้อิฐป้องกันการชนกันหนักและหนัก
อิฐทนแรงดันอลูมิเนียมสูงบนพื้นผิวรถเข็นนอกจากเขาวงกตแล้ว
อิฐทนไฟระหว่างตัวเตาไฟฟ้ากับรถเข็น
กลไกการปิดผนึกยังใช้เพื่อลดการแผ่รังสีความร้อนและการสูญเสียการพาความร้อน
เตาไฟฟ้าและปรับปรุงความสม่ำเสมอของอุณหภูมิเตา
องค์ประกอบความร้อน:
องค์ประกอบความร้อนทำจากลวดโลหะผสมที่ทนต่ออุณหภูมิสูงที่พันเป็น
รูปทรงเกลียวซึ่งกระจายอยู่ด้านข้างเตา ประตูเตา ผนังด้านหลังและ
อิฐวางลวดรถเข็นและแก้ไขด้วยอิฐซ็อกเก็ตมาตรฐานแห่งชาติ
แผ่นด้านล่าง:
รถเข็นติดตั้งเหล็กหล่อทนแรงดันและอุณหภูมิสูง
แผ่นก้นเตาสำหรับรองชิ้นงาน เพื่อป้องกันตะกรันออกไซด์
เกิดขึ้นหลังจากให้ความร้อนแก่ชิ้นงานจากการตกลงรอบองค์ประกอบความร้อน
ผ่านช่องว่างระหว่างแผ่นก้นเตาจนทำให้เกิดความเสียหายได้
องค์ประกอบความร้อน หน้าสัมผัสระหว่างแผ่นก้นเตากับตัวเตา
ร่างกายใช้หน้าสัมผัสปลั๊กอินเพื่อให้แน่ใจว่าการใช้งานปกติจำเป็นต้องทำ
ล้างตะกรันออกไซด์ใต้แผ่นด้านล่างของเตาหลอมแบบรถเข็นบ่อยๆ
โดยทั่วไปให้ล้างสัปดาห์ละครั้งระหว่างการล้าง ให้ยกแผ่นด้านล่างของเตา
และกำจัดตะกรันออกไซด์ในร่องลวดต้านทานด้วยลมอัด
ระวังอย่าให้ตะกรันออกไซด์ทำให้เกิดการลัดวงจรในลวดเตา
ประตูเตา
อุปกรณ์ประตูเตาประกอบด้วยประตูเตา การยกประตูเตา
กลไกและอุปกรณ์กดประตูเตาเปลือกของประตูเตาคือ
เชื่อมด้วยเหล็กรูปพรรณและแผ่นเหล็ก มีโครงสร้างแข็งแรงวางซ้อนกัน
ด้วยโมดูลอัดเส้นใยทนไฟจำเป็นต้องมีฉนวนกันความร้อนที่ดี
ประสิทธิภาพและน้ำหนักเบาอุปกรณ์ยกของประตูเตาใช้อุปกรณ์ไฟฟ้า
ซึ่งส่วนใหญ่ประกอบด้วยกรอบประตูเตา, คานยกประตูเตา, ตัวลด,
เฟือง เพลาส่งกำลัง และลูกปืนการยกประตูเตาถูกขับเคลื่อนโดย
การส่งบวกและลบบนตัวลดตัวลดการยกประตูเตา
นอกจากนี้ยังมีอุปกรณ์เบรกซึ่งสามารถป้องกันการเคลื่อนย้ายได้อย่างมีประสิทธิภาพ
ของประตูเตาในระหว่างขั้นตอนการยกอุปกรณ์กดประตูเตา
ใช้โครงสร้างการกดสปริงขั้นสูงในประเทศเมื่อเตาต้องการ
ที่จะยกขึ้น น้ำหนักตัวเองของประตูเตาเผาจะปล่อยเตาโดยอัตโนมัติ
ประตูผ่านคันโยกและเลื่อนในแนวนอนออกจากระยะหนึ่งแล้วยกขึ้น
เมื่อประตูเตาหลอมเข้าที่และจำเป็นต้องกดประตูเตาหลอม
ลงบนลูกรอกบนรถเข็น แรงสปริงจะเลื่อนประตูเตา
ในแนวนอนเข้าสู่สถานะการปิดผนึกการบีบอัดผ่านคันโยกอุปกรณ์กด
ของโครงสร้างนี้ทำให้ไม่มีแรงเสียดทานระหว่างระนาบไฟเบอร์ที่ประตูเตากับ
ผ้าฝ้ายปากเตาและมีลักษณะของประสิทธิภาพที่ดีและการบริการที่ยาวนาน
ภารกิจ.
โครงรถเข็นขึ้นรูปจากการเชื่อมเหล็กรูปพรรณ และความแข็งแกร่งทำให้ไม่เสียรูปทรง
บรรทุกได้เต็มพิกัดภายในก่อด้วยอิฐทนไฟและส่วนที่ชนได้ง่ายและ
ส่วนรับน้ำหนักสร้างด้วยอิฐมวลเบาเพื่อเสริมความแข็งแรงของโครงสร้าง
ซับในเตารถเข็นใช้โครงสร้างที่ขับเคลื่อนด้วยตัวเองและเฟืองขับของ
ตัวลดจะขับเคลื่อนล้อเดินเพื่อเดินบนราง ซีลรถเข็นใช้ระบบอัตโนมัติ
ซีลโครงสร้างเขาวงกตเมื่อรถเข็นเข้าไปในเตาเผา รถเข็นจะถูกยกโดยอัตโนมัติและ
ปิดผนึกผ่านการกระทำของลูกเบี้ยวและลูกกลิ้งลาดเมื่อรถเข็นออกจากการปิดผนึก
ร่องจะตกโดยอัตโนมัติและไม่จำเป็นต้องใช้ทรายปิดผนึกในร่องปิดผนึก
เพื่อเพิ่มบ่อยครั้งหลังจากเติมเสร็จแล้วเมื่อรถเข็นออกจากการยกและลดระดับ
ของประตูเตาถูกควบคุมด้วยไฟฟ้าพร้อมกับเบรกแม่เหล็กไฟฟ้า
ซึ่งสามารถป้องกันแรงเฉื่อยไม่ให้กระทบกับตัวเตา และควบคุมการประสานกัน กล่าวคือ
หลังจากเปิดประตูเตาเล็กน้อยให้ตัดองค์ประกอบความร้อนออกโดยอัตโนมัติและ
เรียกคืนแหล่งจ่ายไฟของกลไกการเคลื่อนที่ของรถเข็นในเวลาเดียวกันหลังจากนั้น
ประตูเตาเผาปิดเข้าที่ ตัดการจ่ายไฟของรถเข็นโดยอัตโนมัติ
กลไกการเดินทางและเรียกคืนแหล่งจ่ายไฟขององค์ประกอบความร้อนในเวลาเดียวกัน
กลไกการพลิกคว่ำของไฮดรอลิก: กลไกการพลิกคว่ำของไฮดรอลิกคือ
ประกอบด้วยมอเตอร์ ปั๊มลูกสูบ โซลินอยด์วาล์ว และกระบอกน้ำมันไฮดรอลิคเดอะ
ตู้ควบคุมควบคุมด้วยปุ่มไฟฟ้าและติดตั้งอุปกรณ์ป้องกันการพลิกคว่ำ
เพื่อให้ใช้งานได้สะดวก
หมายเหตุ: สามารถเลือกผ้าฝ้ายไฟเบอร์ประหยัดพลังงานสำหรับซับในเตาเผาได้ และ
ผลการประหยัดพลังงานชัดเจนมากขึ้นถึงประมาณ 60%
