90-130กิโลกรัม ต่อ ชั่วโมง เตาต้านทานสายพานตาข่ายเผา สำหรับรัด

1.ความต้องการของผู้ซื้อ

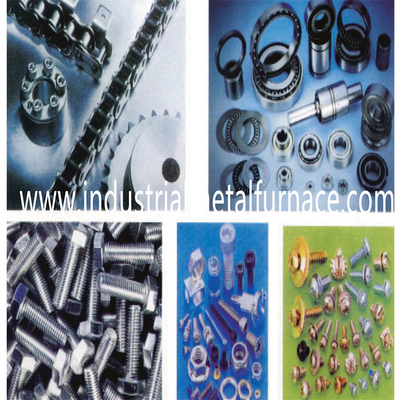

1.1 สินค้า: สปริง;

1.2 กระบวนการ: การชุบ การทำความสะอาด การแบ่งเบาบรรเทา

1.3 ผลผลิต: ประมาณ 90-130 กิโลกรัม/ชั่วโมง

1.5 ตามความต้องการของผู้ซื้อ เราขอแนะนำ

เตาต้านทานสายพานตาข่ายเผาหนึ่งอันที่มีขนาดที่มีประสิทธิภาพที่ 300 * 3200 * 5 มม.

2. พารามิเตอร์พื้นฐานของสายเตาบำบัดความร้อน

แหล่งจ่ายไฟ: 380V, 3 เฟส, 50HZ;

แหล่งจ่ายไฟของทั้งสาย: 190KW;

น้ำหนักรวมของอุปกรณ์: 18000กก

ความยาวเตารวม: ประมาณ 19500 มม.

การไหลของกระบวนการ: เตาชุบแข็ง→ถังดับ→เครื่องทำความสะอาด→

เตาแบ่งเบาและระบบควบคุมไฟฟ้า

3.คุณสมบัติ

3.1 เตาบำบัดความร้อนดูดซับเทคโนโลยีจากต่างประเทศเตาหลอม

ผลิตในจีน แต่ใช้แบรนด์ต่างประเทศคุณภาพสูงสำหรับชิ้นส่วนสำคัญ

กและคุณภาพโดยรวมของเตาหลอมถึงระดับสากล

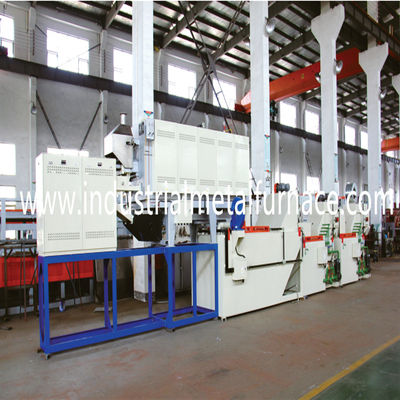

3.2 เตาบำบัดความร้อนแบบสายพานตาข่ายประกอบด้วยเตาชุบแข็ง

ถังดับ เครื่องทำความสะอาด เตาหลอม และระบบควบคุมไฟฟ้า

4.พารามิเตอร์อุปกรณ์

4.1 อุณหภูมิที่กำหนด

เตาชุบแข็ง เครื่องทำความสะอาดถังดับ เตาแบ่งเบา

820~920°C 40~80°C 40-60°C 300-650°C

4.2 ผลผลิต

การชุบแข็ง: 90-130กก./ชม. (ขึ้นอยู่กับรูปร่างของผลิตภัณฑ์ น้ำหนัก และสถานการณ์การซ้อน)

4.3 บรรยากาศ

เตาชุบแข็ง: เมทานอลและโพรเพน

เตาแบ่งเบา: อากาศ;

4.4 เตาชุบชนิดสายพานตาข่าย

สายพานตาข่ายกว้าง 300 มม

ความยาวพื้นที่ทำงาน: 3200 มม

ความสูงในการทำงาน: 50 มม

4.5 ถังดับ

ความกว้างของสายพานตาข่าย : 500มม

ความลึกถัง: 1,700 มม

ความกว้างถัง: 1200 มม

ความยาวถัง: 3200 มม

4.6 เครื่องทำความสะอาด

ความกว้างของสายพานตาข่าย : 500มม

ความยาวที่มีประสิทธิภาพ: 2400 มม

4.7 เตาแบ่งเบา

ความกว้างของสายพานตาข่าย : 500มม

ความยาวที่มีประสิทธิภาพ: 4000 มม

ความสูงที่มีประสิทธิภาพ: 80 มม

5. ข้อกำหนดทางเทคนิคต่อหน่วย

เตาชุบแข็งสายพานตาข่าย　　

เตาดับสายพานตาข่ายเป็นส่วนสำคัญของสายการผลิตมันประกอบด้วย

ของตัวเตา, ซับ, เผา, แผ่นด้านล่าง, อุปกรณ์ขับเคลื่อนสายพานตาข่าย, เครื่องทำความร้อน

และอุปกรณ์ควบคุมอุณหภูมิ

1 พารามิเตอร์หลัก:

ความกว้างของเตาสายพานตาข่ายคาร์บูไรซิ่ง :300มม

ความยาวพื้นที่ทำความร้อน: 3200 มม

การควบคุมอุณหภูมิ: การควบคุม PID 4 โซน;

กำลังไฟ: 70KW;

ความสม่ำเสมอของอุณหภูมิเตา: ≤ ± 5 ℃;

ความสม่ำเสมอของอุณหภูมิสำหรับส่วนเดียวกัน: ≤± 3 ℃;

อุณหภูมิผนังด้านนอกของเตาเพิ่มขึ้น: ≤50℃

อุปกรณ์ขับเคลื่อนสายพานตาข่าย 2 อัน

สายพานตาข่ายใช้การรองรับแบบซิงโครนัสโดยด้านล่างของเตา

จานในโหมดการเคลื่อนที่แบบลูกสูบเพื่อให้สายพานตาข่ายรับน้ำหนัก

ความตึงเครียดขั้นต่ำภายใต้อุณหภูมิสูง

2.1 ความเร็วในการขับเคลื่อนสายพานตาข่าย: 30 ~ 150 มม. / นาที, การควบคุมความเร็วในการแปลงความถี่

2.2 สายพานตาข่าย: 300 * 13200 * 1.2 / 1.8 มม., SUS314, 1 ชิ้น;

2.4 ลดเกียร์ 0.75kw 1 ชุด;

ถังเก็บเสียง 2.5 SUS310 1 ชุด;

2.6 แผ่นด้านล่างของเตาแบบเคลื่อนย้ายได้, 1Cr25Ni20Si2, SUS310 (การหล่อที่แม่นยำ), 1 ชิ้น;

2.7 ทางกลับ 1 ชุด;

2.8 ถังเก็บน้ำ 1 ชุด;

3 วัสดุเก็บความร้อน

3.1 ผนังหลังคาด้านในบุด้วยนำเข้าบล็อกเซรามิกที่มีอุณหภูมิสูง

3.2 ผนังด้านข้างเตาต้านทานไฟฟ้าเรียงรายไปด้วยนำเข้าความร้อนที่อุณหภูมิสูง

บอร์ดเก็บรักษา

3.3 ด้านล่างของเตาสายพานลำเลียงแบบตาข่ายถูกสร้างขึ้นด้วยความร้อนที่มีคุณภาพ

อิฐเก็บรักษา

3.4 องค์ประกอบความร้อนด้านล่างเตาแบบสายพานที่รองรับอิฐอยู่ในระดับสูง

อิฐข้ออ้อยอลูมินา รวม 8 ชิ้น

แผ่นปิดถังพักลม 3.5 ชิ้น (ซิลิคอนคาร์ไบด์) 8 ชิ้น

4 อุปกรณ์ทำความร้อน

ลวดต้านทาน Cr15Al5, ￠35มม., 77 ชิ้น;

ลวดต้านทาน Cr15Al5, ￠19มม., 2 ชิ้น;

หลอดพอร์ซเลน วัสดุอลูมินาสูง 154 ชิ้น

• อุปกรณ์ดูดควัน (กำจัดก๊าซเสียออกจากเตาเผาและถังดับ)

พัดลมดูดอากาศ (0.25KW) 1 ชุด;

เทอร์มอลคัปเปิ้ล ชนิด K, WRN130, 4 ชิ้น;

6.บรรยากาศภายในเตา

เครื่องวัดการไหลของเมทานอล 1 ชุด;

เครื่องวัดอัตราการไหลของโพรเพน 1 ชุด;

เครื่องวัดอัตราการไหลของก๊าซอ้างอิง 2 ชุด;

ปั้มลม 4W 2 ชุด;

หัววัดออกซิเจน, TC-K-06,1 ชิ้น;

โซลินอยด์วาล์ว 1/4, 1 ชิ้น;

7. อุปกรณ์ควบคุมอุณหภูมิ

เตาสายพานลำเลียงแบบตาข่ายถูกตั้งค่าให้มีโซนอุณหภูมิ 4 โซนเตาเผามีการควบคุมแบบ PID และ

แต่ละโซนจะถูกตั้งค่าด้วยแอมมิเตอร์เพื่อตรวจสอบประสิทธิภาพการทำความร้อนของแต่ละโซน

อุณหภูมิและศักย์คาร์บอนถูกควบคุมโดยอุณหภูมิอัจฉริยะ

ตัวควบคุมมีวิธีอัตโนมัติและแบบแมนนวลให้เลือก

อุณหภูมิถูกตั้งค่าด้วยภาพที่มีอุณหภูมิเกินและอุณหภูมิต่ำและ

สัญญาณเตือนแบบเสียงและสัญญาณเตือนการแตกของคู่ความร้อนระบบขับเคลื่อนถูกตั้งค่าด้วย

สัญญาณภาพและเสียงเตือนความผิดปกติในการขับขี่

ตัวควบคุมอุณหภูมิ 4 ชุด;

เทอร์มอลคัปเปิ้ล WRN120 ชนิด K 4 ชิ้น;

8.ถังดับ

ตัวถังประกอบด้วยตัวถัง อุปกรณ์ยก อุปกรณ์ทำความร้อน เครื่องทำความเย็น

และอุปกรณ์ควบคุมอุณหภูมิสารดับคือน้ำมันดับแสง

ตัวถัง 1 ตัว: ตัวถังเชื่อมด้วยแผ่นเหล็กและเหล็กหน้าตัดอย่างหนาแน่น

ลักษณะการเชื่อม

ความจุถัง: ประมาณ 4000L, 1200*1700*3600 มม. (W,D,L)

อุปกรณ์ยก 1 ชุด;

สายพานตาข่ายใช้กลไกการส่งผ่านโซ่

ขาตั้งยกระดับ SUS304 1 ชิ้น

ความกว้างของสายพานตาข่าย: 500 มม.

ล้อเฟืองและโซ่: P=50.8 มม., SUS304, 4 ชุด;

แบริ่ง UCT,UCP/208, 4 ชุด;

สายพานตาข่าย: 500 * 13250 * 1.2 / 2.8 มม., SUS304, 1 ชิ้น;

แผ่นป้องกันรูปตัว V, 500 * 50 * 40 มม., 1 ชุด;

ขับรถลดเกียร์ 0.55KW 1 ชุด;

ความเร็วของสายพานตาข่าย: 3-15 นาที (การควบคุมอินเวอร์เตอร์ของมิตซูบิชิ);

ตัวป้องกันการโอเวอร์โหลด 1 ชุด;

ดับระบบการไหลเวียนของของเหลว

ปั๊มหมุนเวียน 2.2kW d=50มม. 1 ชุด;

เครื่องแลกเปลี่ยนความร้อนแบบระบายความร้อนด้วยอากาศ 1 ชุด;

อุปกรณ์ทำความร้อน

เครื่องทำความร้อน: 380V/4KW, 6 ชิ้น;

การแลกเปลี่ยนความร้อนแบบท่อแบบ W: d=25 มม. (ใช้ความร้อนของการดับ)

น้ำมันสำหรับอุ่นน้ำยาทำความสะอาด) 1 ชุด;

ข้อต่อกันความร้อน PT100 1 ชิ้น;

ตัวควบคุมอุณหภูมิ 1 ชุด;

ตัวควบคุมระดับ

ตัวควบคุมระดับสามารถควบคุมระดับขีดจำกัดบนและล่างพร้อมสัญญาณเตือน

ตัวควบคุมระดับ UK-03, 1 ชุด;

พัดลมอบแห้ง 0.75kW 1 ชุด;

อุปกรณ์ตรวจจับการขับขี่ 1 ชุด;

9.เครื่องล้างสายพานตาข่าย

เครื่องล้างเตาสายพานตาข่ายแบบต่อเนื่องได้รับการออกแบบให้มีการทำงาน 3 แบบ

ตำแหน่ง 1 ตำแหน่งสำหรับทำความสะอาดแบบจุ่มน้ำร้อน 1 ตำแหน่งสำหรับฉีดพ่นน้ำร้อน และ 1 ตำแหน่งสำหรับ

อากาศแห้งตัวเครื่องมีหัวฉีดที่แข็งแรง

1 ประเภท: การแช่สายพานตาข่ายและประเภทการทำความสะอาดเจ็ท

อุปกรณ์ขับเคลื่อนสายพานตาข่าย 2 อันประกอบด้วยขาตั้งลำเลียง, โซ่ลำเลียง,

ล้อเฟือง สายพานตาข่าย และเกียร์ทดรอบการขับขี่

ความกว้างของสายพานตาข่าย: 500 มม

เข็มขัดตาข่าย: 500*6600*1.2/2.8 มม., 1 ชิ้น;

ล้อเฟืองและล้อโซ่ P=50.8มม. 1 ชุด

ตลับลูกปืน UCT/UCP208, 4 ชุด;

ลดเกียร์ 0.75KW 1 ชุด;

3 ถังทำความสะอาดทำจากแผ่นเหล็กซึ่งจะรวมถึงน้ำร้อน

ระบบทำความสะอาดห้องและสเปรย์

ความจุถัง: 200L

อุปกรณ์ล้างน้ำสบู่

ปั๊มล้าง: 1.5kW d = 40 มม., 1 ชุด;

หลุมขยะ: 1 ชิ้น;

4 การควบคุมอุณหภูมิ

อุปกรณ์ทำความร้อนไฟฟ้า: 380V/4Kw, 6 ชิ้น;

พลังงานความร้อน: 24Kw;

คัปเปิ้ลกันความร้อนอุณหภูมิ PT100 1 ชิ้น;

ตัวควบคุมอุณหภูมิ 1 ชุด;

อุปกรณ์เติมน้ำอัตโนมัติ 1 กลุ่ม;

เครื่องแยกน้ำมันและน้ำแบบล้น 1 ชุด;

ปั๊มเติมน้ำมัน 370W 1 ชุด;

อุปกรณ์ตรวจจับความผิดในการขับขี่ 1 ชุด;

10.เตาแบ่งเบาสายพานตาข่าย

เตาแบ่งเบาบรรเทาสายพานตาข่ายให้ความร้อนแก่ชิ้นส่วนจากผนังด้านบนและด้านล่าง

โซนทำความร้อนแต่ละโซนมีพัดลมหมุนเวียนอากาศ 1 ตัวเพื่อปรับปรุงความสม่ำเสมอของอุณหภูมิ

ภายในเตาสายพานตาข่ายใช้กลไกการส่งผ่านลูกกลิ้งรองรับ

1 พารามิเตอร์หลัก

1.1 ความกว้างของสายพานตาข่าย: 500 มม

1.2 ความยาวพื้นที่ทำความร้อน: 4000 มม

กำลังไฟพิกัด 1.3: 48kW

1.4 การควบคุมความร้อน: การควบคุม PID 2 โซน;
1.5 ความสม่ำเสมอของอุณหภูมิเตา: ≤± 5 ℃, อุณหภูมิผนังด้านนอกของเตาเพิ่มขึ้น: ≤45 ℃;

2 ขาตั้งด้านหน้า

ขาตั้งด้านหน้าเป็นโต๊ะทางเข้าของเตาอบคืนตัวมันประกอบไปด้วย

โครงและลูกกลิ้งรองรับ

2.1 ขนาดขาตั้งด้านหน้า: 1500*700*980 มม

ลูกกลิ้งรองรับ 2.2, ￠ 219 มม., 1 ชุด;

ลูกกลิ้งรองรับ ￠ 89 มม. 1 ชุด;

3. ตัวเตา

ตัวเตาแบ่งเบาบรรเทาทำจากเปลือกและโครงฐานมันทำจาก 5 มม

แผ่นเหล็กและเหล็กหน้าตัด 10 #

ขนาดตัวเตาแบ่งเบา: 4000 * 1375 * 1760 มม.

11.แผ่นปิดด้านบนของเตาเป็นแบบแบ่งส่วนเพื่อให้ง่ายต่อการใช้งาน

การซ่อมบำรุง.

4.อุปกรณ์ขับเคลื่อนสายพานตาข่าย

4.1 สายพานตาข่ายขับเคลื่อนด้วยโครงรองรับสายพานตาข่ายเป็นแบบขับเคลื่อนด้านหลัง

ชนิดจึงมีแรงดึงน้อยที่สุดที่อุณหภูมิสูง

4.2 ความเร็วในการขับขี่ของสายพานตาข่าย::30 ~ 120 มม. / นาที, การควบคุมอินเวอร์เตอร์;

4.3 สายพานตาข่าย: 500*14000*1.2/1.8 มม., SUS304S, 1 ชิ้น;

โครงรองรับ 4.4, 500 * 4000 มม., SUS304, 1 ชุด;

โซ่และล้อเฟือง 4.5 P=19.05มม. 1 ชุด

ตัวลด 4.6 BWEY121-43*43-0.75kW 1 ชุด;

5. วัสดุกันความร้อน

5.1 ผนังใช้อิฐรักษาความร้อนแสง + ผ้าห่มใยอลูมิเนียมซิลิเกต

5.2 ด้านล่างใช้อิฐรักษาความร้อนแสง + แผ่นใยอลูมิเนียมซิลิเกต

5.3 ด้านบนของตัวเตาใช้ผ้าฝ้ายใยอลูมิเนียมซิลิเกตความร้อน

มีวัสดุถนอมอาหารพันรอบท่อลม

5.4 กาวที่ใช้เป็นกาวอุณหภูมิสูงชนิด 1000

6. อุปกรณ์ทำความร้อน

มีการติดตั้งท่อแผ่รังสีความร้อนบริเวณส่วนบนและส่วนล่างของร่างกาย

6.1 ท่อรังสีความร้อนไฟฟ้า 220V/1.0kW จำนวน 24 ชิ้น

6.2 ตัวควบคุมอุณหภูมิ Honeywell 2 ชุด;

6.3 คู่ความร้อนประเภท K 2 ชิ้น;

พัดลมหมุนเวียน 7 ตัวเทคโนโลยีนำเข้า 2 ชุด;

7.1 เพลาใบพัด, ￠ 55 มม. SUS304,2 ชิ้น;

7.2 ใบพัดแบบแรงเหวี่ยง, ￠320, SUS304, 2 ชิ้น;

7.3 ตลับลูกปืน (NSK) UCFY211/209, 2 ชุด;

7.4 มอเตอร์ 1.5kw 2 ชุด;

ถังหล่อเย็นน้ำมัน 7.5 ชิ้น 2 ชิ้น;

อุปกรณ์ตรวจจับการขับเคลื่อนสายพานตาข่าย 7.6 Omron 1 กลุ่ม;

12. การควบคุมไฟฟ้าด้วยคอมพิวเตอร์

การเดินสายรวมของตู้ควบคุมไฟฟ้า

ตู้ควบคุมไฟฟ้า 600*700*2000 มม. 5 ชิ้น

เตาสายพานลำเลียงแบบต่อเนื่องได้รับการตรวจสอบโดย PLC ซึ่งเป็นผู้ควบคุม

อุณหภูมิ ระดับของเหลว และอุปกรณ์ขับเคลื่อนระบบควบคุมมีระบบเสียง

และสัญญาณเตือนภัยด้วยภาพ ระบบประสานความปลอดภัย และหน้าจอจำลองสำหรับการสังเกต

ประสิทธิภาพของเตาเผาแบบเรียลไทม์แต่ละยูนิตมีฟังก์ชันการเคลื่อนไหวเพียงครั้งเดียว

และการเชื่อมโยงเมื่อเกิดสถานการณ์วัสดุอุดตัน สายพานตาข่ายของแต่ละยูนิต

สามารถเคลื่อนที่ตามเข็มนาฬิกาหรือทวนเข็มนาฬิกาได้ถังดับสามารถหยุดการเคลื่อนไหวได้

เป็นการชั่วคราวสำหรับกระบวนการไอโซเทอร์มอล
