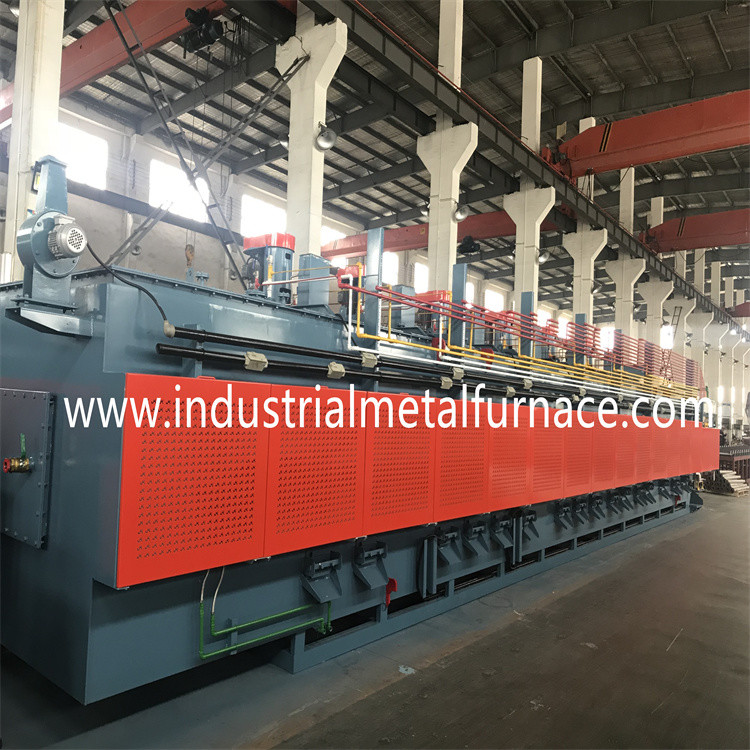

ปริมาณสูง 40400 เครื่องทำความร้อนด้วยไฟฟ้าเตาตาข่ายสายพานต่อเนื่อง
1.สายเตาบำบัดความร้อนประกอบด้วย:
คิวคลายเครียดFโกศ→ คิวคลายเครียดคอูลิงตู่ank→ โพสต์ ดีจารบี
และคพิงตู่ank→ คต่อเนื่องชมotอาirการแบ่งเบาบรรเทา Fโกศ→
อาอัตโนมัติตู่อุณหภูมิคควบคุมพีanel.
(1) กำลังไฟทั้งหมด: ประมาณ 170KW (รวมพลังงานเสริม);
(2) ความยาวรวม: ประมาณ 23 เมตร;
(3) น้ำหนักรวม: ประมาณ 22000 กก.
2D.พารามิเตอร์ทางเทคนิคหลักของเตาสายพานลำเลียงตาข่าย
ความจุ: การดับและแบ่งเบาบรรเทาประมาณ 130-180 กิโลกรัมต่อชั่วโมง carburizing is
ประมาณ 60-120 กก./ชม. และผลผลิตจะแตกต่างกันไปตามรูปร่าง ขนาด และการวางซ้อน
ของชิ้นงาน ชิ้นส่วนงาน: เครื่องมือฮาร์ดแวร์ ชิ้นส่วนมาตรฐาน ฯลฯ
3.ข้อกำหนดทางเทคนิคต่อหน่วย
เตาดับ
3-1.ข้อมูลจำเพาะ
| 3-1-1 อุณหภูมิในการทำงาน: | 760℃～920℃ |
| 3-1-2 จัดอันดับพลังงานความร้อน: | 70-90KW; |
| 3-1-3 โซนความร้อน: | 3 โซน; |
| ปริมาณเครื่องทำความร้อน 3-1-4: | 27 ชิ้น; |
| 3-1-5 ความยาวเตาไฟของสายพานตาข่าย | 4000mm; |
| 3-1-6 ความยาวของโซนอุ่น: | 1500 มม. |
| ความยาวชั้นวางทางเข้า 3-1-7: | 2000 มม. |
| น้ำหนักรวมตัวเตา 3-1-8 | ประมาณ 8 ตัน |
| 3-1-9 ความกว้างของตัวเตาทั้งหมด: | ประมาณ 1850 มม. |
| ความกว้างของสายพานตาข่าย 3-1-10: | กว้าง=400มม. (JAPAN SUS314S-Φ2.5*Φ3.0); |
| 3-1-11 เกียร์: | N=1.5KW,i=900,p＝25.4 (เกียร์ลด+มอเตอร์ความถี่ตัวแปร); |
| 3-1-12 อุปกรณ์ไอเสีย: | N=0.37KW; |
| แฟน 3-1-13: | N=2－1.5KW; |
| ความสม่ำเสมอของอุณหภูมิเตาเผา 3-1-14: | ±5℃ (หน้าตัดเดียวกัน); |
| อุณหภูมิเปลือกเตา 3-1-15: | ≤50℃+อุณหภูมิห้อง (ด้านคนขับ); |
| 3-1-16 ความแม่นยำในการควบคุมอุณหภูมิ: | ±1℃; |
| ความแม่นยำในการควบคุมศักยภาพของคาร์บอน 3-1-17: | ±0.05; |
4.ดับถัง
4-1.สpecification
เตาสายพานตาข่าย 4-1-1: B=600mm วัสดุ:204, 1pc, ¢1.6*¢1.6*hem 30 05075-AL
4-1-2 เกียร์: N=1.5KW, I=450, P=25.4 All, Nanfang motor + Xintao reducer
(รวมถึงลิมิตเตอร์ทอร์ค)
4-1-3 คูลลิ่งปั๊ม: 5.5HP×3”, 1 ชุด, Shanghai Jiajin;
4-1-4 ปั๊มหมุนเวียน: 5.5HP×3”, 1 ชุด, Shanghai Jiajin;
4-1-5 แผ่นแลกเปลี่ยนความร้อน: (20m2) 1 ชุดแลกเปลี่ยนความร้อน Yuanxiang;
4-1-6 แถบยกทำจากอลูมิเนียมอัลลอยด์ 1 ชุด Wondery made;
6.โพสต์ล้างไขมันและทำความสะอาดถัง
6-1.สpecification
6-1-1 สายพานตาข่าย: วัสดุ: W=400mm, 1PC, ¢1.6*¢ 2.0 hem 30 05075-AL;
6-1-2 เกียร์: N=0.75KW, I=450, P=19.05 1 ชิ้น, มอเตอร์ Nanfang + ลด Xintao
(รวมถึงลิมิตเตอร์ทอร์ค)
6-1-3 ปั๊มสเปรย์: N＝2.2kw, 1 ชิ้น, Jiajin;
6-1-4 มอเตอร์แยกน้ำน้ำมัน: N = 0.10KW, 1 ชุด, กำหนดเอง;
6-1-5 เครื่องทำความร้อนไฟฟ้า: N = 18.9KW, 3 ชิ้น, กำหนดเอง;
เตาหลอม
7-1.ข้อมูลจำเพาะ
7-1-1 อุณหภูมิในการทำงาน: ≤ 650 ℃;
7-1-2 กำลังความร้อนสูงสุด: ประมาณ 80-95KW;
7-1-3 จำนวนเครื่องทำความร้อน: 81 ชุด;
7-1-4 จำนวนโซน: 3 โซน;
7-1-5 ความยาวเตาความร้อน: 6000mm;
7-1-6 ความยาวชั้นวางทางออก: 1,000 มม.;
7-1-7 ความกว้างของสายพานตาข่าย: B＝600mm (วัสดุ SUS304);
7-1-8 น้ำหนักรวมของตัวเตา: ประมาณ 7 ตัน;
7-1-9 ความกว้างของตัวเตา: ประมาณ 1825 มม.
7-1-10 เกียร์: N= 0.75KW, I = 1800, P = 25.4;
7-1-11 พัดลม: N= 3－1.5kw;
7-1-12 ความสม่ำเสมอของอุณหภูมิเตา: ± 6 ℃;
7-1-13 ความแม่นยำในการควบคุมอุณหภูมิ: ± 1 ℃;
7-1-14 อุณหภูมิผนังเตา: ≤ 40 ℃ + อุณหภูมิห้อง (ด้านส่ง);
ระบบควบคุมไฟฟ้า
8.ส่วนประกอบหลัก
| 1 | ตัวควบคุมศักย์คาร์บอน | 1 ชิ้น | Eurotherm |
| 2 | ตัวควบคุมอุณหภูมิแบบดิจิตอล | 1 ชิ้น | ฟูจิ ประเทศญี่ปุ่น |
| 3 | ระบบเตือนด้วยเสียงและภาพ | 1 ชุด | กำหนดเอง |
| 4 | ตัวแปลงความถี่ | 1 ชิ้น | มิตซูบิชิ ประเทศญี่ปุ่น |
| 5 | เบรกเกอร์ | ทั้งหมด | ชไนเดอร์ |
| 6 | คอนแทคเตอร์ | ทั้งหมด | ชไนเดอร์ |
| 7 | รีเลย์ | ทั้งหมด | ออมรอน ประเทศญี่ปุ่น |
| 8 | ปุ่ม | ทั้งหมด | Tiande ไต้หวัน |
| 9 | แรงดันและแอมมิเตอร์ | ทั้งหมด | ไต้หวัน |
| 10 | หัววัดออกซิเจน | 1 กลุ่ม | มาราธอน สหรัฐอเมริกา |
| 11 | คู่ระบายความร้อน | 1 ชิ้น | Dazheng, Chongqing |
| 12 | ตัวควบคุมพลังงาน | 1 ชิ้น | Fengdi หางโจว |
| 13 | สวิตช์ความใกล้ชิด | 1 ชิ้น | ออมรอน |
9.ระบบควบคุมอัตโนมัติความเข้มข้นของคาร์บอน O2 จุดเดียว
แรงดันไฟฟ้า 220-380v × หนึ่ง Ф× 50HZ;
1. ตัวควบคุมศักยภาพคาร์บอนซีพี 1 ชิ้น;

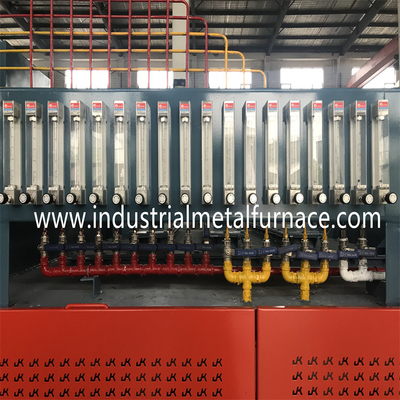

2. ปั๊มลม: 2 ชุด;เครื่องวัดการไหลของอากาศอ้างอิง: 1;เครื่องวัดการไหลของอากาศเผาไหม้คาร์บอน: 1.
3. เครื่องบันทึก: 1 ชุด;
4. กลุ่มโซลินอยด์วาล์วควบคุมการไหล: 1 กลุ่ม;
5. หัววัดออกซิเจน Ф 27 ม./ม. × 600 ม./ม.: 1 ชิ้น;
6. ท่อลม: 1 ชิ้น;
7. เดินสายไฟฟ้า: 1 ชิ้น;
10งานนอกสถานที่
1 ท่อ: ผู้ซื้อเตรียมท่อสำหรับเตาสายพานแบบต่อเนื่อง แต่มีการจัดเรียง
ตามคำแนะนำของผู้ขาย
การเดินสายไฟ: สายไฟระหว่างตู้กับอุปกรณ์แต่ละส่วนมีให้โดย
ผู้ซื้อ แต่เชื่อมต่อตามคำแนะนำของผู้ขาย
3 ภาพวาด;เตาต้านทานไฟฟ้าถูกทาสีด้วยสีเข้ม
การต่อท่อ: ผู้ซื้อเตรียมท่อไอเสียและออกแบบเองโดยเริ่มจาก
จุดเชื่อมต่อหน้าแปลนของอุปกรณ์
