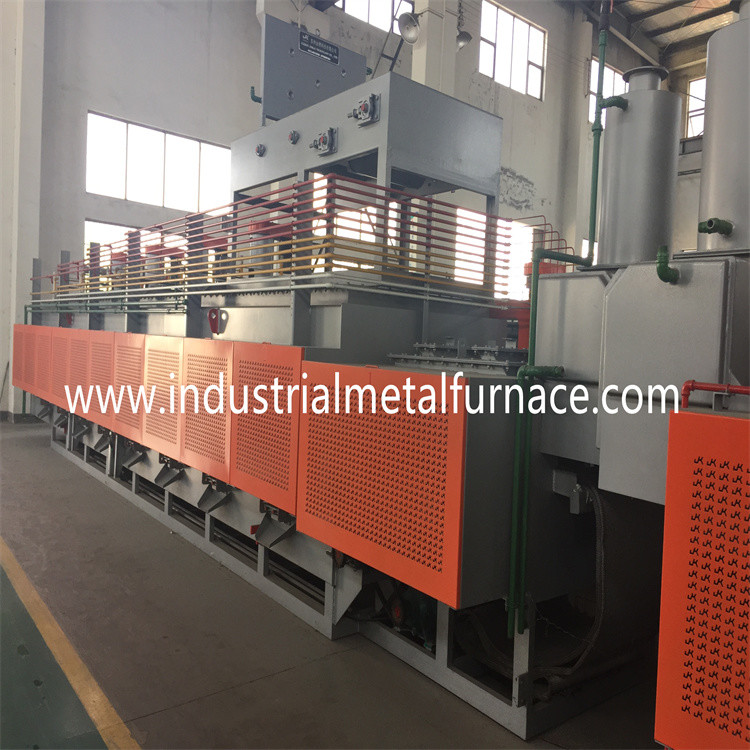

ชมบีคิว-3000-150-80สายพานตาข่ายการอบอ่อนสดใสเตา

1. การสมัคร

เตาส่วนใหญ่ใช้สำหรับการอบอ่อนของชิ้นส่วนโลหะ

2．แนะนำโครงสร้าง

เตาหลอมส่วนใหญ่ประกอบด้วยส่วนอุ่น,

ส่วนทำความร้อน, ส่วนระบายความร้อน, สายพานตาข่าย, ระบบขับเคลื่อน,

ท่อแก๊ส ท่อน้ำ และตู้ควบคุมไฟฟ้า

เพื่อลดการใช้ก๊าซ เตาเผามีโครงสร้างสะพาน

สำหรับเชื่อมต่อส่วนอุ่นเครื่องทำความร้อนและความเย็น

มีมุมเอียง ≤8⁰สำหรับการเชื่อมต่อ

2.1 ส่วนอุ่นก่อน

ขนาดโดยรวม: 2000mm(L)×350mm(W)×200(H)mm

ส่วนอุ่นเครื่องประกอบด้วย muffle, ประตูเตาหลอม, การจุดระเบิด

อุปกรณ์และเครื่องดูดควันเนื่องจากทางเข้าของมัฟเฟิลมี8⁰มุมเอียง,

มีส่วนโค้งขนาดใหญ่หนึ่งส่วนสำหรับการเปลี่ยนอย่างราบรื่นไปยังส่วนระดับของผ้าพันคอ

ซึ่งสามารถรับประกันการเคลื่อนไหวที่เสถียร ปราศจากการสั่นสะเทือน และปราศจากการเลื่อน

ของชิ้นส่วนต่างๆหุ้มพื้นผิวด้านนอกของส่วนอุ่นล่วงหน้า

ด้วยผ้าฝ้ายเก็บความร้อนสำหรับอุ่นชิ้นส่วนการเคลื่อนไหว

ของล้อเลื่อนของส่วนอุ่นก่อนสามารถป้องกันไม่ให้

การเปลี่ยนรูปของผ้าพันคอที่ทิศทางความยาว

วัสดุอุดเป็นแผ่นสแตนเลส SUS-4mm.วัสดุภายนอกคือ

เหล็กกล้าคาร์บอน Q235-4 มม.

2.2 ส่วนความร้อน

ขนาดโดยรวม: 3800mm(L)×1700mm(W)×2000mm(H)

ขนาดอุด: 3200mm(L)×200mm(W)×100(H)mm

ขนาดการทำงาน: 150 มม. (กว้าง) × 80 มม. (สูง)

โซนทำความร้อน: 2 โซน (อุณหภูมิของแต่ละโซนสามารถปรับได้,

ความแม่นยำในการควบคุมอุณหภูมิคือ ±3℃แต่ละโซนมีกระแส แรงดันไฟ

เครื่องวัดอุณภูมิและสัญญาณเตือนอุณหภูมิเกิน)

ส่วนทำความร้อนเป็นโครงสร้างสี่เหลี่ยมเปลือกทำจาก

แผ่นเหล็กดัดผนังเตาหลอมสร้างด้วยอิฐทนไฟโมไลท์

และวัสดุเส้นใยเก็บความร้อนเพื่อให้แน่ใจว่าอุณหภูมิสูงสุด 30 ℃

การเพิ่มขึ้นของเตาผนัง

ตัวปิดเตาเป็นสแตนเลสทนความร้อนที่มีส่วนผสมของ

ธาตุหายากซึ่งผลิตโดย Avesta Sheffield ประเทศสวีเดน

วัสดุสามารถทนต่ออุณหภูมิสูงและป้องกันการเกิดออกซิเดชันที่ดี

ประสิทธิภาพ.ผ้าพันคอเป็นแม่พิมพ์แล้วเชื่อมด้วยการเชื่อม 402

แท่งท่อไอเสียอยู่ระหว่างการทดสอบการรั่วอายุการใช้งานของผ้าพันคอถึง 1 ปี

หรือมากกว่านั้นเมื่อเตาเผามีอุณหภูมิการทำงานปกติที่ 900℃

3. พารามิเตอร์ทางเทคนิคหลัก

4.ระบบการเผาไหม้ก๊าซ

ระบบหัวเตาใช้หัวเผาก๊าซ BSREC4C595 (ยี่ห้อ: Xinqida, Beijing)

ซึ่งรวมถึงวาล์วโซลินอยด์จุดระเบิดแก๊ส VML1-2DN15 วาล์วสัดส่วน

(ยี่ห้อ Jingran), แอร์แอคทูเอเตอร์ + บัตเตอร์ฟลายวาล์ว, ฟิลเตอร์, รีดิวซ์วาล์ว, สูง

เครื่องจุดไฟแบบกด (ยี่ห้ออิตาลี) และวาล์วแบบแมนนวล

เตาจะต้องจัดวางให้เท่ากันทั้งสองด้านของก้นเตา

และโหมดสัดส่วนต่อเนื่องถูกนำมาใช้สำหรับการควบคุมอุณหภูมิ

ระบบควบคุมการเผาไหม้:

ชุดเตาอุ่นด้วยตนเองแต่ละชุดมีตัวควบคุมหัวเตาซึ่ง

สามารถทำหน้าที่ล้าง, จุดระเบิด, สวิตซ์ใหญ่/เล็ก, เฟลม . ได้ครบถ้วน

การตรวจจับการป้องกันเปลวไฟตัวควบคุมในสถานที่มีฟังก์ชั่นการจุดระเบิด

การตรวจจับเปลวไฟและการดีบักภาคสนามเวิร์กสเตชัน HMI มาพร้อมกับการทำงาน

แผนภาพสภาพในเตาเผาซึ่งสามารถควบคุมการจุดระเบิดของหัวเผาได้โดยตรง

ควบคุมขนาดเปลวไฟและสังเกตสภาพการทำงานเตาแต่ละอันมีเปลวไฟ

อุปกรณ์เตือนภัยเมื่อเตาดับหรือการเผาไหม้ไม่ดีการควบคุม

ระบบจะตัดวาล์วก๊าซธรรมชาติหน้าเตาทันทีและ

ให้ปลุกในเวลาเดียวกัน วาล์วทั้งหมดจะถูกเปิดด้วยไฟฟ้าเมื่ออำนาจ

ถูกตัดวาล์วจะถูกตัดออกโดยอัตโนมัติเพื่อป้องกันอุบัติเหตุด้านความปลอดภัย

การควบคุมอัตราส่วนการเผาไหม้:

หัวเผามีวาล์วสัดส่วนอากาศและเชื้อเพลิงและการไหลแบบแมนนวล

วาล์วควบคุมซึ่งสามารถรับรู้การจ่ายอากาศเชิงปริมาณของการเผาไหม้ที่รองรับ

อากาศและก๊าซธรรมชาติและตระหนักถึงการควบคุมอัตโนมัติของหัวเผาความเร็วสูงและ

การควบคุมอัตราส่วนอากาศต่อเชื้อเพลิงที่แม่นยำ (ค่าสัมประสิทธิ์ของอากาศส่วนเกิน a = 1.05 ~ 1.1)

5.ระบบท่อ

ระบบจ่ายอากาศเผาไหม้:

ระบบจ่ายอากาศเผาไหม้ใช้พัดลมแบบแรงเหวี่ยงแรงดันสูง (กำลัง:

7.5KW;ความกดอากาศ: 8800-7850pa;การไหล: 1010-1250m³/h)ท่อลมสาขา

ของแต่ละพื้นที่ควบคุมอุณหภูมิมีการติดตั้งระบบควบคุมไฟฟ้าแบบอิเล็กทรอนิกส์

วาล์วซึ่งสามารถปรับการจ่ายอากาศด้วยอุณหภูมิได้โดยอัตโนมัติ

เครื่องอุ่นอากาศแบบหมุนเวียนที่มีประสิทธิภาพสูงใช้ความร้อนจากก๊าซไอเสียในการอุ่นเครื่องก่อน

อากาศสนับสนุนการเผาไหม้

ท่อส่งก๊าซธรรมชาติ

ท่อส่งก๊าซธรรมชาติหลักมีเกจวัดแรงดัน บอลแมนนวล

วาล์ว, ตัวกรองก๊าซธรรมชาติ, วาล์วลดแรงดันและการรักษาเสถียรภาพ, แก๊สหลัก

โซลินอยด์วาล์ว วาล์วระบายแรงดันเกิน ป้องกันแรงดันสูงและต่ำ

สวิตช์ของก๊าซธรรมชาติ ฯลฯ เมื่อไฟฟ้าขัดข้องหรือก๊าซธรรมชาติ

ความดันผิดปกติสามารถปิดก๊าซธรรมชาติได้อย่างรวดเร็วและ

สามารถให้สัญญาณเตือนเพื่อป้องกันอันตราย

6.ระบบท่อไอเสีย

รวมท่อไอเสียของส่วนการชาร์จวัสดุด้านหน้า

เข้าไปในระบบไอเสียของส่วนสเปรย์ท่อไอเสียของ

ส่วนการถ่ายเทวัสดุรวมอยู่ในระบบไอเสียของ

ส่วนระบายความร้อนบังคับท่อไอเสียทั้ง 2 ชุดตามลำดับ

เชื่อมต่อกับภายนอก

7. ส่วนระบายความร้อน

ขนาดโดยรวม: 4500 มม. (L) × 300 มม. (W) × 200 มม. (H)

ส่วนระบายความร้อนเป็นโครงสร้างแจ็คเก็ตน้ำ 2 ชั้นส่วนระบายความร้อนคือ

แบ่งออกเป็น 3 ส่วน เพื่อความสะดวกในการติดตั้งและบำรุงรักษาแต่ละ

ส่วนหนึ่งของส่วนระบายความร้อนถูกตั้งค่าด้วยช่องเติมน้ำและช่องจ่ายน้ำ

เพื่อประหยัดพลังงาน ทางออกของส่วนทำความเย็นจะถูกตั้งค่าด้วย 8 . หนึ่งอัน⁰เอียง

มุม.นอกจากนี้ยังมีการเปลี่ยนส่วนโค้งขนาดใหญ่ระหว่างส่วนระดับและ

ส่วนเอียงทางออกของส่วนทำความเย็นถูกกำหนดด้วยตู้ดูดควันและประตู

ม่านเพื่อป้องกันการบุกรุกของอากาศ

แจ็คเก็ตน้ำอยู่ภายใต้การทดสอบการรั่วเพื่อให้แน่ใจว่าไม่มีน้ำรั่วเพื่อให้แน่ใจว่า

ความปลอดภัย ส่วนระบายความร้อนด้วยน้ำมีอุปกรณ์ป้องกันการระเบิด

หากอากาศภายในท่อไอเสียไม่หมดเนื่องจากการทำงานผิดพลาดและ

เตาระเบิดเนื่องจากบรรยากาศภายในผิดปกติ การป้องกันการระเบิด

ฟิล์มของอุปกรณ์ป้องกันการระเบิดแตกออกเพื่อปล่อยแรงดันผิดปกติ

ของเตาเผาภายในเพื่อความปลอดภัย

วัสดุปิดช่องระบายความร้อนคือแผ่นสแตนเลส SUS-6mmข้างนอก

วัสดุเป็นเหล็กกล้าคาร์บอน Q235-4mm

วัสดุท่อน้ำเข้าและทางออกเป็นสแตนเลส

8. ระบบขับเคลื่อน

ขนาดโดยรวม: 1000mm(L)×750mm(W)×800(H)mm

(กลไกการชาร์จ)

ขนาดโดยรวม: 1000mm(L)×750mm(W)×800(H)mm

(กลไกการคายประจุ)

ระบบขับเคลื่อนประกอบด้วยมอเตอร์แปลงความถี่

เกียร์ทดรอบ, ลูกกลิ้งขับ, ลูกกลิ้งรองรับและสายพานตาข่ายดิ

ความเร็วสายพานตาข่ายเปลี่ยนตามความถี่ของมอเตอร์ตรงของการลด

เกียร์.ความเร็วสายพานตาข่ายมักจะอยู่ที่ 100-400 มม. / นาที (แตกต่างกันไปตาม

สินค้าต่างๆ)อินเวอร์เตอร์ที่ใช้คือยี่ห้อเดลต้าและสำหรับการดำเนินงาน

ความสะดวกสบาย การควบคุมของอินเวอร์เตอร์อยู่บนแผงควบคุม

สายพานตาข่ายเป็นส่วนประกอบสำคัญของเตาหลอมและเข็มขัดตาข่าย

ใช้เป็นลวดเหล็กทนความร้อน SUS314 ที่จัดทำโดย Nippon Steel

สายพานตาข่ายสานมีอายุการใช้งานครึ่งปีตามปกติ

สภาพการทำงาน.สายพานตาข่ายจะขยายตัวที่อุณหภูมิสูง

แต่กลไกการขับเคลื่อนของเตาหลอมถูกตั้งค่าด้วยความตึงอัตโนมัติและ

อุปกรณ์แก้ไขเพื่อให้แน่ใจว่าชิ้นส่วนเคลื่อนไหวได้อย่างมั่นคง

9. ระบบระบายความร้อนด้วยน้ำ

ควรประสานชิ้นส่วนภายใต้บรรยากาศป้องกันแก๊สที่

ส่วนอุ่นและส่วนทำความเย็นมีทั้งช่องเติมก๊าซแต่ละ

ทางเข้าของก๊าซถูกตั้งค่าด้วยวาล์วควบคุมและเครื่องวัดการไหลที่ความเย็น

ส่วนมีลูปน้ำหล่อเย็นหลาย.ในการลบเงินฝาก

มีรูทำความสะอาดคราบหนึ่งรูใกล้กับท่อไอเสียของส่วนทำความร้อน

ควรทำความสะอาดเงินฝากเป็นระยะเพื่อให้แน่ใจว่าการไหลที่ราบรื่น

น้ำเย็น.

10. ระบบควบคุมไฟฟ้า

ระบบควบคุมไฟฟ้าใช้ระบบควบคุม PLC ของ Siemens S7-220

โซนควบคุมอุณหภูมิ 2 โซนติดตั้งที่ด้านเตาเผาและ 2

จุดวัดอุณหภูมิความสม่ำเสมอของอุณหภูมิเตาหลอม

คือ ≤±10℃

ตัวควบคุมอุณหภูมิใช้เครื่องวัดค่าการนำไฟฟ้าของญี่ปุ่นซึ่ง

สามารถควบคุมอุณหภูมิแยกกันได้แต่ละโซนความร้อนมี a

ตัวควบคุมอุณหภูมิ.

เพื่อความปลอดภัยในการทำงานของเตาหลอม วงจรไฟฟ้าจะถูกตั้งค่าด้วย a

การป้องกันการเชื่อมโยงเมื่ออุณหภูมิสูงกว่าค่าขีดจำกัด ค่า

ระบบควบคุมจะตัดไฟอัตโนมัติแล้วส่งออก

สัญญาณเตือน

11. อุปกรณ์สลายแอมโมเนีย

4-1 CXAQ-15 อุปกรณ์สลายแอมโมเนีย 1 ชุด;

ผลผลิตสูงสุด: 10m³/ชั่วโมง (75%H₂และ 25%N₂)

ความบริสุทธิ์: แอมโมเนียที่เหลือ: ≤1000ppm;จุดน้ำค้าง: ≤-10℃

ความดัน: 0.1Mpa

ปริมาณการใช้แอมโมเนียเหลว: 8 กก./ชม

กำลังไฟ: ∽380V,50Hz

กำลังไฟ: : 12KW

ปริมาณการใช้น้ำ: 4T/h

4-2 CXFC-15 อุปกรณ์ทำให้บริสุทธิ์ 1 ชุด;

1) ความจุ: 15m3/h

2) ความบริสุทธิ์ของก๊าซสำเร็จรูป: จุดน้ำค้าง≤-70 ℃;แอมโมเนียที่เหลือ≤5ppm

3) แรงดันใช้งาน: ≤0.1Mpa

4) กำลังไฟ: 3KW;แหล่งจ่ายไฟ: ∽380V, 50Hz;

5) อุณหภูมิการทำงานของเครื่องเป่า: อุณหภูมิห้อง;

6) อุณหภูมิการงอกใหม่ของเครื่องเป่า: 350 ℃

7) รอบการทำงานของเครื่องเป่า: 24 ชั่วโมง;

4.3 หลักการทำงาน

4.3.1 บทนำทั่วไป

CXAQ series อุปกรณ์ย่อยสลายแอมโมเนียใช้แอมโมเนียเหลว as

วัตถุดิบและสลายตัวเป็น 75%H₂และ 25%N₂ผ่านตัวเร่งปฏิกิริยา

อุปกรณ์สลายแอมโมเนียประกอบด้วยเตาเผาสลายตัว

เครื่องแลกเปลี่ยนความร้อน gasifier และเครื่องทำน้ำเย็นอุปกรณ์ทำให้บริสุทธิ์ก๊าซคือ

ประกอบด้วยหอดูดซับ ตัวกรองฝุ่น วาล์ว และตู้ควบคุมไฟฟ้า

แอมโมเนียเหลวถูกทำให้เป็นแก๊สก่อน และแรงดันจะลดลงก่อนเข้าสู่

ผู้จัดจำหน่ายแอมโมเนียจะกลายเป็น 75% H₂และ 25%N₂ผ่านตัวเร่งปฏิกิริยา

ก๊าซ H2 และ N2 ผสมจะถูกทำให้เย็นลงก่อนอุปกรณ์ทำให้บริสุทธิ์

4.3.2 ตัวเร่งปฏิกิริยา

ตัวเร่งปฏิกิริยาที่ใช้มักจะเป็นตัวเร่งปฏิกิริยาเหล็กและนิกเกิลการสลายตัว

อุณหภูมิของเหล็กนิกเกิลคือ 600-650℃ และตัวเร่งปฏิกิริยานิกเกิลคือ

800-850 ℃แอมโมเนียแต่ละกิโลกรัมสามารถผลิตบรรยากาศ 2.6M3 H2 และ N2

12. ขอบเขตการจัดหา

12.1 เตาหลอมที่สว่างสดใส

A) เตาความร้อน (พร้อมถังเก็บเสียง 1 ชิ้น), 1 ชุด;

B) ส่วนอุ่นเครื่อง (พร้อมอุปกรณ์ขับเคลื่อน), 1 ชุด;

C) ส่วนระบายความร้อน 1 ชุด;

D) เตา 2 ชุด;

E) อุปกรณ์เสริมสำหรับเตา 2 ชุด;

F) เข็มขัดตาข่าย 1 ชิ้น;

G) ตู้ควบคุมไฟฟ้า 1 ชุด;

H) อุปกรณ์สลายแอมโมเนีย 1 ชุด;

12.2 อะไหล่

อุปกรณ์เสริมสำหรับเตา 1 ชุด;

ฟิวส์ 2 ชุด;

12.3 สายเชื่อมต่อหน่วยออนไลน์ของเตาหลอมด้วยตัวควบคุม

ผู้ซื้อควรเตรียมตู้เองท่อเชื่อมต่อระหว่าง

หน่วยและส่วนประกอบอื่น ๆ ควรจัดเตรียมโดยผู้ซื้อเอง
