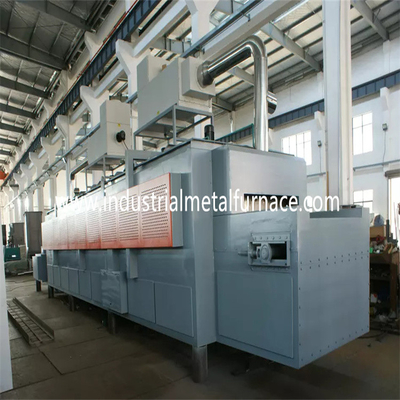

เตาโบกี้เตาเผาแบบใช้แก๊สขนาด 1.5×1x1 ม
1. ใบสมัคร
เตาโบกี้เตาที่ใช้แก๊สเป็นเชื้อเพลิงส่วนใหญ่จะใช้สำหรับการอบชุบด้วยความร้อน
ของชิ้นส่วนโลหะ.
2.การแนะนำโครงสร้าง
2.1 ขนร่างกายที่ดี
โครงสร้างเหล็กตัวถังของผู้ผลิตเตาโบกี้เตาทำขึ้น
จากเหล็ก 8 # U และเหล็กแผ่นเสาข้างและเสาหลังเป็น
ทำจากเหล็กหน้าตัดและเสริมด้วยเหล็กหน้าตัด
ผนังด้านนอกของเตาทาด้วยสีรองพื้น 2 ชั้นและ 2
ชั้นของสีเคลือบส่วนสำคัญของเตาทาด้วยสีกันความร้อน
2.2ซับใน
วัสดุซับคือ 1100 ℃ 1400 ชนิดเซอร์โคเนียมทนไฟไฟเบอร์อัดแน่น
ปิดกั้น.โครงสร้างซับในทนไฟนี้มีข้อดีคือการนำความร้อนต่ำ
ความสามารถในการป้องกันการกระแทกที่แข็งแกร่งและป้องกันการสึกกร่อนการบีบอัดเส้นใยอลูมิเนียมซิลิเกต
บล็อกความหนา 350 มม. ออกแบบเป็นชั้นทนไฟอุณหภูมิสูง
2.3 โบกี้
เตาเผาก้นรถประกอบด้วยวัสดุรักษาความร้อนโครงโบกี้
และกลไกการเคลื่อนที่ชั้นวัสดุทนไฟแบ่งออกเป็น 3 ชั้นย่อย ได้แก่
ชั้นที่ 1 อิฐอลูมินาสูงบนสุด ชั้นที่ 2 และ 3 ก่อด้วยอิฐมอญมวลเบา
โครงสร้างโบกี้ทำจากเหล็กตัวยู 12# และเหล็กตัวไอ 12#ขอบของ
โบกี้ทำจากเหล็กรูปตัว I 20 มม.ผู้จัดจำหน่ายเตาด้านล่างของรถยนต์มีการติดตั้ง
พร้อมล้อ 4 ชิ้นเส้นผ่านศูนย์กลางแต่ละล้อ 240 มม.
วัสดุรักษาความร้อนแบ่งออกเป็น 3 ชั้น ชั้นบนสุดคือ
อิฐอลูมินาสูง และชั้นที่ 2 และ 3 เป็นอิฐมอญมวลเบาทั้งคู่
เตาโบกี้เตาแก๊สขับเคลื่อนด้วยกลไกขับเคลื่อนเฟืองทดรอบมอเตอร์
ความเร็วในการเคลื่อนที่ของโบกี้คือ 6-8 เมตร/นาที
2.4 ระบบซีล
การปิดผนึกระหว่างประตูกับตัวเตาเผาและรถเข็นมีความสำคัญมากกว่า
2.5 ประตูเตา
เตาเผาโบกี้สำหรับประตูดับประกอบด้วยซับไฟเบอร์ทั้งหมดและ
เปลือกโครงสร้างเหล็กประตูสร้างด้วยบล็อกไฟเบอร์อัดอลูมิเนียมซิลิเกต
เช่นเดียวกับตัวเตาหลอมเปลือกเป็นโครงสร้างเชื่อมจากส่วน
เหล็กและแผ่นเหล็กประตูเตาด้านล่างของรถแบ่งเบาบรรเทามีคุณสมบัติของ
บำรุงรักษาง่าย ใช้งานได้จริง เชื่อถือได้ และสะดวกประตูเตาคือ
แก้ไขบนโบกี้
2.6 ระบบการเผาไหม้
ระบบการเผาไหม้ประกอบด้วย Krom หัวเผาความเร็วสูงแบบสัดส่วน
ระบบควบคุมการเผาไหม้ วาล์วแก๊ส โซลินอยด์วาล์ว กล่องควบคุมหัวเตา ฯลฯ
หัวเตามีหน้าที่จุดไฟอัตโนมัติ ตรวจจับเปลวไฟ และดับเปลวไฟ
เตือน.ตัวควบคุมหัวเผาจะรับสัญญาณควบคุมของตัวควบคุมอุณหภูมิ
และควบคุมสถานะไฟใหญ่/เล็กของหัวเตาตามภาระความร้อน
ความต้องการเพื่อให้เกิดการปรับอุณหภูมิ
A) หัวเผามีฟังก์ชั่นการปรับและอัตราการปรับคือ 1:10 และอากาศ
มีประสิทธิภาพคือ 1-5หัวเตาสามารถตอบสนองความสม่ำเสมอของอุณหภูมิความร้อน
กระบวนการบำบัดและควบคุมอัตราส่วนอากาศต่อก๊าซอย่างมีประสิทธิภาพเพื่อให้เชื้อเพลิง
การบริโภคจะลดลง
B) เมื่อเตาทำงาน ระบบการเผาไหม้สามารถตัดการทำงานโดยอัตโนมัติ
วาล์วแก๊สไฟฟ้าและวาล์วนิรภัยทั่วไปในกรณีที่ตรวจพบไฟฟ้าขัดข้อง
โดยระบบเตือนภัย.เมื่อแหล่งจ่ายไฟกลับมาทำงานต่อ พนักงานจำเป็นต้องเปิด
วาล์วนิรภัยและเริ่มโปรแกรมการจุดระเบิดใหม่หลังจากยืนยันฟังก์ชันการไล่อากาศแล้ว
หัวเตาถูกตั้งค่าด้วยชุดควบคุมตามสัดส่วนซึ่งช่วยให้สามารถเผาไหม้แบบอื่นได้
ของไฟขนาดใหญ่และขนาดเล็ก สัญญาณเตือนไฟไหม้ และการติดไฟใหม่มีกล่องควบคุมหัวเตา
มีทั้งโหมดแมนนวลและโหมดรันเองคนงานสามารถทำงานต่อหน้า
เตาเผาหรือในตู้ควบคุม
C) ท่อก่อนหัวเผาติดตั้งโซลินอยด์วาล์วและแก๊สแบบแมนนวล
วาล์วปรับ.ระบบวาล์วสามารถรับรู้อัตราส่วนการจ่ายก๊าซ/อากาศในอุดมคติได้
ที่อากาศส่วนเกินมีประสิทธิภาพต่ำกว่า 1.1
2.6.1 ระบบอากาศ
ระบบท่อลมประกอบด้วยพัดลมหอยโข่งแรงดันสูงแบบอัตโนมัติ
วาล์วควบคุม เกจวัดแรงดัน และท่อปริมาณอากาศจะพอดีกับก๊าซ
ปริมาณและอัตราส่วนเกินของอากาศต่ำกว่า 1.20
2.6.2 ระบบจ่ายก๊าซ
ท่อจ่ายก๊าซทั่วไปมีอุปกรณ์ควบคุมแรงดัน
(ติดตั้งตัวกรอง) สวิตช์แรงดันต่ำและมาตรวัดแรงดันสำหรับ
เพื่อความปลอดภัย มีวาล์วตัดเร็วหนึ่งตัวบนท่อแก๊สทั่วไป
2.6.3 ระบบจำหน่าย
เตาเผาโบกี้สำหรับการรักษาความร้อนใช้วิธีการปล่อยควันโดยตรง
ควันจะถูกระบายออกโดยตรงทางท่อระบายสู่บรรยากาศควัน
ดำเนินการแลกเปลี่ยนความร้อนกับการแลกเปลี่ยนความร้อนก่อนปล่อยสู่ชั้นบรรยากาศ
2.6.4 ระบบควบคุมแรงดันเตาเผา
ความดันบนโต๊ะทำงานในเตาเผาจะอยู่ที่ (+15 Pa) ซึ่งสูงมาก
เป็นประโยชน์ต่อความสม่ำเสมอของอุณหภูมิและประสิทธิภาพเชิงความร้อนของเตา
เมื่อความดันในเตาสูงเกินไป อากาศร้อนในเตาจะหนีออกมา
จากปากเตาและที่อื่นๆ ที่ปิดสนิท ทำให้เกิดการสูญเสียความร้อน
โดยการหลบหนีของก๊าซไอเสียเนื่องจากก๊าซหุงต้มมีอุณหภูมิสูงในเตาเผา
หลุดออกไปนอกเตาจะกระทบกับประตู ซีลข้าง และหัวเตา
ของเตาโดยตรงซึ่งสัมพันธ์กับอายุการใช้งานโดยรวมของเตาเผาเมื่อไร
ความดันในเตาต่ำเกินไป อากาศเย็นจำนวนมากนอกเตา
ก็จะถูกดูดเข้าไปในเตาด้วยเช่นกันการสูญเสียความร้อนของก๊าซไอเสียนอกเตาคือ
เพิ่มขึ้น.ความดันต่ำของเตาทำให้เกิดการฟุ้งกระจายของอากาศเย็นภายนอก
เตาเข้าไปในเตาเผาและการเผาไหม้ทุติยภูมิเกิดขึ้นเนื่องจากการเข้า
ของอากาศเย็นที่มีออกซิเจนซึ่งส่งผลเสียต่อความสม่ำเสมอของเตา
อุณหภูมิ การเกิดออกซิเดชันของชิ้นงาน และประสิทธิภาพทางความร้อนของเตาดังนั้น,
ต้องใช้มาตรการทางเทคนิคที่มีประสิทธิภาพเพื่อควบคุมแรงดันเตาอย่างเต็มที่
การควบคุมอัตโนมัติวิธีการของเราคือการควบคุมแรงดันเตาอย่างมีประสิทธิภาพโดยใช้
ระบบที่ประกอบด้วยอุปกรณ์รับแรงดัน, เครื่องส่งสัญญาณแรงดัน, อัจฉริยะ
เครื่องดนตรีและอื่น ๆความดันของเตาถูกควบคุมให้อยู่ในสภาวะที่เหมาะสม
(พื้นผิวของรถเข็นมีแรงดันเป็นบวกเล็กน้อย)ในเวลานี้ไอเสีย
ก๊าซอยู่ในสถานะสมดุลแบบไดนามิกซึ่งไม่เพียง แต่มั่นใจได้ว่าเตา
ก๊าซไม่ล้น แต่ยังให้แน่ใจว่าอากาศเย็นภายนอกเตาไม่ได้
ดูดเข้าเตาเผาเพื่อเป็นการประหยัดพลังงานและเพิ่มประสิทธิภาพของเตา
เตาเผา.
2.6.5 ระบบแลกเปลี่ยนความร้อนและระบบปล่องควัน
ปล่องไฟตั้งอยู่ที่ด้านหลังของเตาเผาและดำเนินการกับเครื่องแลกเปลี่ยนความร้อน
(ตามมาตรฐานแห่งชาติ GB3486-83)ปล่องควันนำไปสู่ภายนอกของ
อาคารโรงงาน.อากาศเย็นจะถูกแลกเปลี่ยนกับเครื่องแลกเปลี่ยนความร้อนเพื่ออุ่นเครื่อง
อากาศที่สนับสนุนการเผาไหม้ก่อนเข้าสู่หัวเผาเพื่อปรับปรุงประสิทธิภาพความร้อน
ของเตา
เครื่องแลกเปลี่ยนความร้อนและท่อระบายไอเสียถูกหุ้มด้วยฉนวนภายใน
(ใช้ไฟเบอร์ที่หล่อได้) เพื่อรับประกันอายุการใช้งานของตัวแลกเปลี่ยนความร้อนและปล่องควัน
2.6.6ระบบตรวจจับและแจ้งเตือนความผิดปกติ
เตาเผามีการตรวจจับข้อบกพร่อง สัญญาณเตือน การวินิจฉัย และการป้องกันความปลอดภัยอย่างสมบูรณ์
ระบบ.บนตู้ควบคุมมีสัญญาณไฟเตือน
2.7 ระบบควบคุม
ระบบควบคุมมีส่วนต่าง ๆ ดังต่อไปนี้: Ⅰ.ระบบควบคุมการเผาไหม้Ⅱ.พลังงานไฟฟ้า
ระบบควบคุม;Ⅲ.ระบบควบคุมอุณหภูมิ
มาตรการสำหรับระบบควบคุมการเผาไหม้:
คู่ความร้อนชนิด K รับสัญญาณ mV และส่งไปยังตัวควบคุมอุณหภูมิ PID
(ยี่ห้อ SHIMADEN)ตัวควบคุมอุณหภูมิจะคำนวณสัญญาณและเอาต์พุต 4-20mADC
สัญญาณควบคุมไปยังตัวกระตุ้นไฟฟ้าตัวกระตุ้นจะส่งสัญญาณไปยังหัวเผาต่อไป
ตัวควบคุมหลังการคำนวณ
ตัวควบคุมหัวเผามีหน้าที่หลักในการตรวจจับการจุดระเบิดและเปลวไฟเมื่อเทอร์มินอล
รับสัญญาณการจุดระเบิดตัวควบคุมหัวเผาจะทำการจำลองเปลวไฟและตัวมันเอง
ขั้นตอนการทดสอบหากในระหว่างขั้นตอนจำลองและทดสอบตัวเอง หัวเตาตรวจไม่พบเปลวไฟ
สัญญาณ.ตัวควบคุมหัวเผาจะเปิดโซลินอยด์วาล์วแก๊สและแปลงแรงดันไฟฟ้า
220VAC ถึง 5KV สำหรับการจุดระเบิด (เวลาจุดระเบิดประมาณ 3S)หากหัวเตาตรวจพบสัญญาณเปลวไฟ
ในช่วงระยะเวลาที่ปลอดภัย (ประมาณ 8 วินาที) ไฟแสดงสถานะสีเหลืองของหัวเตาจะสว่างขึ้น
(จุดระเบิดสำเร็จ).หากหัวเตาตรวจไม่พบสัญญาณเปลวไฟ ไฟสีแดงจะสว่างขึ้น
(จุดระเบิดล้มเหลว).ตัวควบคุมหัวเผาถูกล็อคและโซลินอยด์วาล์วแก๊สถูกตัดออก
B) ระบบควบคุมพลังงานไฟฟ้า: ระบบควบคุมพลังงานไฟฟ้าส่วนใหญ่ควบคุม
เปิด/ปิดพัดลม และเข้า/ออกโบกี้
C) ระบบควบคุมและบันทึกอุณหภูมิ
ระบบมีฟังก์ชั่นการตั้งค่าอุณหภูมิ ควบคุม และแสดงผลแบบดิจิตอลและนอกจากนี้ยังมี
มีสัญญาณเตือนด้วยภาพและเสียงเมื่ออุณหภูมิสูงเกิน
การจัดโซนควบคุมอุณหภูมิ
ตอบ: ระบบควบคุมอุณหภูมิ
เตาเผาติดตั้งชุดระบายความร้อน 1 คู่และตัวควบคุมอุณหภูมิอัจฉริยะ
เตาถูกควบคุมโดย 1 โซน
B: การควบคุมอุณหภูมิของเครื่องมือ
ตัวควบคุมอุณหภูมิช่วยให้ตั้งค่าเวลาทำความร้อน เวลาพัก และเวลาทำความเย็นได้
มีฟังก์ชันปรับแต่งและปรับแต่งเอง และแสดง SV และ PV
3.พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค |
| 1 | เชื้อเพลิง | ก๊าซธรรมชาติ |
| 2 |
ค่าความร้อนของก๊าซเชื้อเพลิง แรงดันแก๊สก่อนเข้าเตา |
8500kcal/ลบ.ม ≤1กก |
| 3 | อุณหภูมิที่กำหนด | 1200 ℃ |
| 4 | อุณหภูมิใช้งานปกติ | 1100 ℃ |
| 5 | โซนร้อน | 1 โซน |
| 6 | ความแม่นยำในการวัดอุณหภูมิ | ±2℃ |
| 7 | การบริโภคก๊าซเต็มกำลัง | 30 ลบ.ม./ชม |
| 8 | ปริมาณการใช้อากาศ | 390 ลบ.ม./ชม |
| 9 | ความสม่ำเสมอของอุณหภูมิ | ±10℃ |
| 10 | ขนาดการทำงานที่มีประสิทธิภาพ |
1500×1000×1000มม.(ยาว×กว้าง×สูง)
|
| 11 | จำนวนและรุ่นของหัวเตา | 2 ชิ้น 150KW |
| 12 | วิธีการควบคุมอุณหภูมิ | ตัวควบคุมอุณหภูมิ PID Honeywell |
| 13 | บุเตา | โครงสร้างไฟเบอร์ทนความร้อนคุณภาพสูงที่มีส่วนผสมของเซอร์โคเนียม |
| 14 | สภาพแวดล้อมในการทำงาน |
-15 ℃ ถึง 45 ℃ ความชื้นสัมพัทธ์: 95% |
| 15 | แหล่งจ่ายไฟ | 380V, 3เฟส, 50Hz |
| 16 | วิธีการเปิดประตูเตา |
เปิดด้านข้างด้วยตนเอง การบีบอัดแบบเกลียว |
| 17 | การเคลื่อนไหวของโบกี้ |
เฟืองขับมอเตอร์ 1.5KW, ความเร็ว 6-8m/min |
| 18 | ดัชนีการบริโภค | ประสิทธิภาพความร้อนที่โหลดเต็ม η≥35% |
| 19 | เครื่องแลกเปลี่ยนความร้อน | เครื่องแลกเปลี่ยนความร้อนเหล็กกล้าไร้สนิมละเอียด |
4. มาตรฐานการออกแบบเตาเผาที่อ้างถึง
4.1 "หลักการจัดการด้านเทคนิคสำหรับการใช้ความร้อนอย่างสมเหตุผลในองค์กร" ที่กำหนดไว้ใน
GB/T3486-93 ควรได้รับการปรับอย่างเหมาะสมและลดการสูญเสียความร้อน
4.2 GB50211-2004 มาตรฐานการก่อสร้างและการยอมรับเตาอุตสาหกรรม
วิศวกรรมการก่ออิฐ.
4.3 GBJ87-85 "มาตรฐานเสียงรบกวนสำหรับสถานที่ทุกประเภทในโรงงาน"
4.4 การปล่อยมลพิษสิ่งแวดล้อมถึงมาตรฐาน GB3095-1996
4.5 อุณหภูมิของโซนความร้อนที่มีประสิทธิภาพของเตาวัดโดย GB / T9452-2003
และความสม่ำเสมอของอุณหภูมิคือ ±10℃
4.6 ระดับการใช้พลังงานสูงถึงระดับ ZBJG1004-87 ของเตาพิเศษที่กำหนด
ในมาตรฐานการจำแนกประเภทการใช้พลังงานของเตาบำบัดความร้อน
4.7 ใช้มาตรฐานวัสดุหลักของตัวเตา: เหล็กทนความร้อน (GB/T8492-87),
แผ่นเหล็กทนความร้อน (GB4238-92), อิฐดินเผาทนไฟ (YB/T5106-1993), อสัณฐาน
วัสดุทนไฟ (GB4513-84), วัสดุทนไฟดินเหนียวและวัสดุทนไฟอลูมินาสูงที่สามารถหล่อได้ (YB/T5083-1997);
4.8 GB985-86 รูปแบบพื้นฐานและขนาดของข้อต่อเชื่อมอาร์คด้วยมือ
4.9 JB/ZQ4000.3-86 ข้อกำหนดทั่วไปสำหรับการเชื่อม
4.10 GB/T5000.9-1998 ข้อกำหนดทางเทคนิคทั่วไปสำหรับชิ้นส่วนการประมวลผลชิป
4.11 GB/T1804-1992 "ความคลาดเคลื่อนของรูปร่างและตำแหน่ง ความคลาดเคลื่อนทั่วไป มิติเชิงเส้น"
4.12 GB1801-79 "ความอดทนและขนาดพอดีกับรู 500 มม. สายพานความอดทนของเพลาและความร่วมมือ";
4.13 GB/T1801-1999 ขนาดพื้นฐานถึงลำดับความสำคัญ 500 มม. ใช้เพื่อจับคู่การกวาดล้างและ
จำกัด การรบกวน
4.14 GB8923-1998 "เกรดการกัดกร่อนและเกรดสนิมของพื้นผิวเหล็กก่อนทาสี";
สัญลักษณ์ 4.15 GB/T1182-96 และมาตรฐาน;
4.16 JB/T13384-21992 เงื่อนไขทางเทคนิคทั่วไปสำหรับบรรจุภัณฑ์
4.17 รหัส GBJ55-1983 สำหรับการออกแบบการติดตั้งระบบไฟฟ้าสำหรับการติดตั้งในอุตสาหกรรมและงานโยธา
4.18 GB420-1984 "บริภัณฑ์ควบคุมไฟฟ้า ตอนที่ 1 เครื่องใช้ไฟฟ้าแรงดันต่ำ
อุปกรณ์ควบคุมไฟฟ้า".
5. รายการชิ้นส่วนภายนอกหลัก
5.1 ระบบเครื่องกล
| เลขที่ | รายการ | ข้อมูลจำเพาะ | ต้นทาง |
| 1 | บล็อกอัดไฟเบอร์ล่วงหน้า | อลูมิเนียมซิลิเกต | มินเย, ซานตง |
| 2 | อิฐทนไฟและเก็บความร้อน | ดินเบา ดินเบา อะลูมิเนียมสูง | อี้ซิง |
| 3 | แผ่นเหล็ก | เหล็กรางน้ำ แผ่นเหล็ก ฯลฯ | MA สตีล |
| 4 | AGS หัวเตาความเร็วสูง | 150KW | หัวเตาก๊าซธรรมชาติ |
| 5 | บอลวาล์วสาขา | อมิโก้ | |
| 6 | วาล์วควบคุมการไหลของสาขา | อมิโก้ | |
| 7 | วาล์วควบคุมการไหลของอากาศ | อมิโก้ | |
| 8 | สวิตช์แรงดันลม | 0.1-1กพ | ยามาทาเกะ ประเทศญี่ปุ่น |
| 9 | สวิตช์แรงดันแก๊ส | 3-15กพ | ยามาทาเกะ ประเทศญี่ปุ่น |
| 10 | กรองแก๊ส | ฟิออเรนตินี่ อิตาลี | |
| 11 | ระดับความดัน | 0-20KPA | โอซาก้า ประเทศญี่ปุ่น |
| 12 | วาล์วแม่เหล็กไฟฟ้าของแก๊ส | อิเล็คโทรกัส อิตาลี | |
| 13 | เซอร์โวมอเตอร์ | อนาล็อก | AGS กำหนดเอง |
| 14 | มอเตอร์วาล์วผีเสื้อ | AGS กำหนดเอง | |
| 15 | ตัวควบคุมหัวเผา | 258 | กำหนดเอง |
| 16 | หม้อแปลงจุดระเบิด | อีบี21 | ดันฟอส, เดมาร์ค |
| 17 | ลด | BL-1.5kw | Huibang, ฉางโจว |
| 18 | กลไกการเคลื่อนที่ของโบกี้ | ZG55# | โรงงานทำ |
| 19 | พัดลมเผาไหม้ | ซีรีส์ 9-19 | ฝอซาน |
5.2 ระบบควบคุมไฟฟ้า
| เลขที่ | รายการ | ข้อมูลจำเพาะ | ต้นทาง |
| 1 | ตัวควบคุมอุณหภูมิ | ฮันนี่เวลล์ | |
| 2 | เครื่องใช้ไฟฟ้าแรงต่ำ | รีเลย์ | ชไนเดอร์ |
| 3 | ส่วนประกอบไฟฟ้า | CHINT หรือ DELIXI | |
| 4 | ตัวตู้ | แบรนด์ดังในประเทศ |
