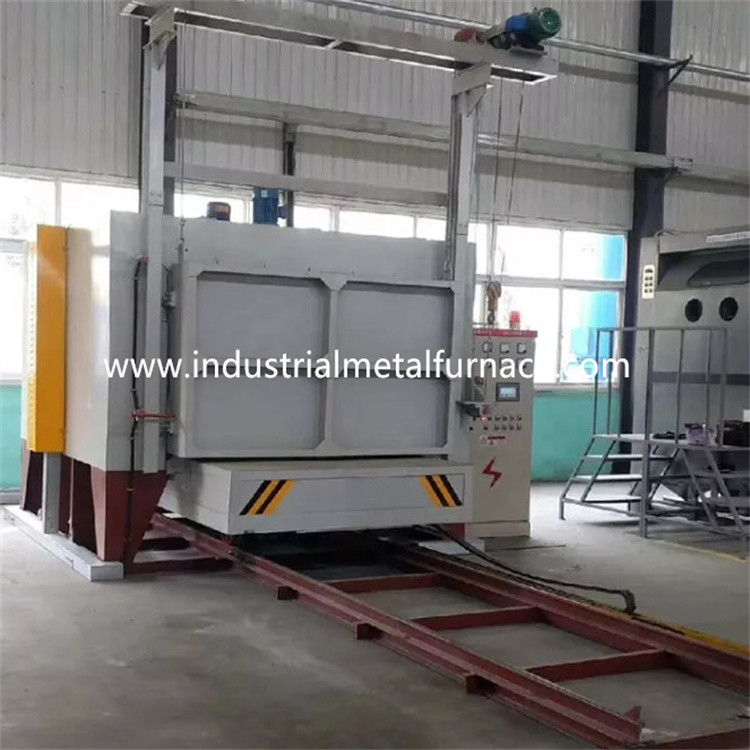

3600 × 1,000 × 900 มม. เตาไฟฟ้า Bogie Hearth พร้อมสองประตู
1. ใบสมัคร
เตาโบกี้ไฟฟ้า RT2-230-12 ส่วนใหญ่ใช้สำหรับให้ความร้อน
การรักษาชิ้นส่วนโครงสร้างเหล็ก ชิ้นส่วนเหล็กหล่อ ชิ้นส่วนเหล็กเพลา เหล็กเครื่องมือ
ผลิตภัณฑ์ ฯลฯ
2.การแนะนำโครงสร้าง
เตาเผาโบกี้ RT2-380-12 ส่วนใหญ่ประกอบด้วยตัวเตา
เยื่อบุ, ประตูเตาเผาและระบบบีบอัดประตู, โบกี้, องค์ประกอบความร้อน,
และระบบควบคุมอุณหภูมิ
2.1 ขนร่างกายที่ดี
โครงสร้างเหล็กตัวถังออกแบบเตาเผาโบกี้ทำจาก 8-12 # ส่วน
เหล็กและแผ่นเหล็ก≥3มม.เสาข้างและเสาหลังทำจาก
เหล็กหน้าตัดและเสริมด้วยเหล็กหน้าตัดภายนอก
ผนังเตาทาด้วยสีรองพื้น 2 ชั้น และเคลือบ 2 ชั้น
สี.ส่วนสำคัญของเตาทาด้วยสีกันความร้อน
2.2 เยื่อบุ
ตัวรถออกแบบเตาเผาก้นรถสร้างขึ้นด้วยระบบออลไฟเบอร์ซับใน
วัสดุที่ใช้เป็นเส้นใยอลูมิเนียมคุณภาพยึดด้วยชิ้นส่วนเหล็กกลมที่เป็นอลูมิเนียม
เส้นใยถูกอัดไว้ล่วงหน้าเป็นบล็อก (แรงดึงดูดในการบีบอัด: ≥230Kg/m3) และ
จากนั้นยึดเข้ากับตัวเตาด้วยชิ้นส่วนสแตนเลสทรงกลมซับในทนไฟนี้
โครงสร้างมีข้อดีของการนำความร้อนต่ำ, ความสามารถในการป้องกันการกระแทกที่แข็งแกร่ง,
และป้องกันการกัดเซาะซับในมีความหนารวม 350 มม.อลูมิเนียมซิลิเกต
เส้นใยทนอุณหภูมิสูงสุด 1360 ℃วัสดุยึดเหล็กกลม
ส่วนคือ 1Cr13
2.3ประตูเตาและระบบประตูขึ้น-ลง
ประตูเตาโบกี้เตาอุณหภูมิสูงประกอบด้วยซับในไฟเบอร์และเหล็กทั้งหมด
ปลอกโครงสร้างวงกบประตูทำจากเหล็กแผ่น 10 มม. และเหล็กฉาก 12 มม.
ประตูสร้างด้วยบล็อกซิลิเกตอะลูมิเนียมไฟเบอร์แบบเดียวกับตัวเตา
โครงสร้างโดยรวมของเตาจะคงรูปอยู่ได้ในขณะที่ถูกความร้อน
วิธีการขับรถของประตู:ประตูเตาถูกยกขึ้นและลงด้วยระบบไฟฟ้า
โดยรอกและถูกปิดด้วยสปริง
2.4 โบกี้
โบกี้ประกอบด้วยโครงโบกี้ ล้อ ตัวถังก่ออิฐทนไฟกันความร้อน
แผ่นหน้าโบกี้ที่ทนทาน องค์ประกอบความร้อน และกลไกขับเคลื่อนโบกี้
โครงสร้างโบกี้: โครงโบกี้ทำจากคาน 14 # และแผ่นเหล็ก 12 มม.เดอะ
โบกี้สามารถทำงานได้เป็นเวลานานโดยไม่มีการเสียรูปเมื่อโหลดเต็มที่
ล้อ: ล้อผลิตจากเหล็กหล่อ ZG55#ทำเพลาส่งกำลัง
จากเหล็กกล้า 45 # และผ่านการอบชุบด้วยความร้อนลูกปืนเกียร์เป็นแบบเสาหนัก
แบกรับน้ำหนัก.ล้อมีทั้งหมด 3 คู่ แต่ละล้อเป็นของ
เส้นผ่านศูนย์กลาง 240 มม.โบกี้เป็นแบบใช้เครื่องยนต์และมอเตอร์ขับเคลื่อนมีการเบรก
อุปกรณ์ลดความเร็วเพื่อลดแรงเฉื่อยในการสตาร์ทและหยุดการเคลื่อนที่ที่นั่น
เป็นลิมิตสวิตช์ 2 ตัว เพื่อหลีกเลี่ยงการเดินทางเกินของโบกี้
ตัวถังก่ออิฐฉาบปูน: โบกี้สร้างด้วยวัสดุทนไฟผสมอลูมินาสูง
อิฐมวลเบา อิฐทนไฟ และอิฐมวลเบาองค์ที่ก่ออิฐถือปูน
โบกี้มีช่องติดตั้งองค์ประกอบความร้อนเพื่อให้ง่ายต่อการติดตั้งองค์ประกอบความร้อน
ส่วนที่รับแรงกระแทกและพื้นที่รับน้ำหนักก่อด้วยอิฐโดยเฉพาะชนิดหนักสูง
อิฐทนไฟอลูมิเนียมนอกจากนี้ยังมีพื้นที่ว่างเหลือสำหรับการขยายวัสดุทนไฟ
เมื่อถูกความร้อน
จานหน้าโบกี้: ชิ้นส่วนเหล็กหล่อทนความร้อน Ni7N หนา 30 มม. พร้อมการทำงานสูงสุด
อุณหภูมิ≤1200℃สามารถป้องกันไม่ให้เกล็ดตกลงในช่ององค์ประกอบความร้อน
ซึ่งจะทำให้เกิดไฟฟ้าลัดวงจร
กลไกการเคลื่อนที่ของโบกี้: โบกี้มีวิธีการเคลื่อนที่ในตัวเองเกียร์ทด
ขับเคลื่อนล้อโบกี้ให้เคลื่อนที่การเคลื่อนที่ของโบกี้เป็นไปอย่างราบรื่นและมั่นคง
การปิดผนึกระหว่างประตูเตาเผา ตัวเตาเผา และโบกี้: ซีลระหว่างเตา
ประตูและตัวเตาผ่านสปริงการปิดผนึกระหว่างโบกี้และ
ตัวเตาก่อด้วยอิฐมวลเบาพิเศษและบล็อกใยฝ้าย
2.5 องค์ประกอบความร้อน
องค์ประกอบความร้อน: แถบต้านทานโลหะผสมรูปร่างเกลียวต้านทาน 0Cr27AL7Mo2 คือ
ติดตั้งในผนัง 2 ด้านแถบความต้านทานผลิตขึ้นผ่านแม่พิมพ์พิเศษ
และติดตั้งในผนังเตาด้วยตะปูกระเบื้องและมีปะเก็นพอร์ซเลน
ระหว่างผนังไฟเบอร์และแถบความต้านทานเพื่อหลีกเลี่ยงการลัดวงจรมีเครื่องทำความร้อน 3 เครื่อง
โซนแท่งตัวนำตะกั่วออกทั้งหมดทำจากวัสดุ φ16 0Cr27AL7Mo2
2.6 ระบบควบคุมไฟฟ้า
การควบคุมอุณหภูมิ: เตาเผาใช้อุณหภูมิอัจฉริยะของ Changzhou Huibang
คอนโทรลเลอร์สำหรับควบคุมอุณหภูมิซึ่งมีฟังก์ชันปรับจูนอัตโนมัติเพื่อคำนวณหาค่าที่เหมาะสมที่สุด
พารามิเตอร์ PID และบรรลุความเสถียรของอุณหภูมิตัวควบคุมอุณหภูมิมี
ฟังก์ชั่นการเตือนอุณหภูมิสูงเกินและการป้องกันการแตกหักของคู่ความร้อน
เตามีโซนควบคุมอุณหภูมิ 2 โซนสำหรับควบคุมการเชื่อมต่อระหว่าง
อุณหภูมิและการเคลื่อนที่ของมอเตอร์แต่ละโซนถูกตั้งค่าด้วยสัญญาณเตือนอุณหภูมิสูงเกิน
วงจรทำความร้อนใช้ SCR สองทิศทางและการควบคุมทริกเกอร์อำนาจคือ
ถูกควบคุมในลักษณะระเบียบแบบสัดส่วนเวลา
ระบบสั่งงานควบคุมเป็นแบบทริกเกอร์กำลังขนาดใหญ่พร้อมหม้อน้ำและ
ระบบระบายความร้อนด้วยอากาศมีสวิตช์แอร์ด้วยวงจรทำความร้อนมีแอมมิเตอร์
โวลต์มิเตอร์, ไฟแสดงสถานะเปิด-ปิดองค์ประกอบความร้อน, ระบบป้องกันอินเตอร์ล็อกขณะเปิดเครื่อง และการต่อลงดินอย่างปลอดภัย
มาตรการ
การควบคุมการเคลื่อนไหว: ระบบควบคุมส่วนใหญ่ควบคุมการเคลื่อนไหวขึ้น-ลงประตู, ประตู
การบีบตัวและการเคลื่อนตัวของประตูเข้า-ออกนอกจากนี้การเคลื่อนไหวยังจำเป็นต้องเชื่อมโยงกับ
มั่นใจในความปลอดภัยในการปฏิบัติงาน
3.พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค |
| 1 | กำลังไฟ | ปรับได้ 230Kw+5% (1-100%) |
| 2 | แหล่งจ่ายไฟ | 380V, 3P, 50Hz |
| 3 | อุณหภูมิที่กำหนด |
1200 ℃ (อุณหภูมิในการทำงาน: 1,000 ℃) |
| 4 | เขตควบคุม | 2 โซน |
| 5 | ขนาดการทำงานที่มีประสิทธิภาพ | 3600×1000×900มม.(ยาว×กว้าง×สูง) |
| 6 | การเชื่อมต่อองค์ประกอบความร้อน | Ｙ |
| 7 | ความสม่ำเสมอของอุณหภูมิ | ≤±10℃ |
| 8 | ความแม่นยำในการวัดอุณหภูมิ | ±2℃ |
| 9 | การใช้พลังงานของเตาเปล่า | ≤18% |
| 10 | วิธีการควบคุมอุณหภูมิ | SCR, ตัวควบคุม PID;เครื่องควบคุมอุณหภูมิ Huibang พร้อมสัญญาณเตือนอุณหภูมิสูงเกินไป |
| 11 | อุณหภูมิพื้นผิวเตาสูงขึ้น | <55 ℃ |
| 12 | องค์ประกอบความร้อน | 0Cr27AL7Mo2 (แถบ) |
| 13 | จานหน้าโบกี้ | Ni7N หนา 30 มม. เหล็กทนความร้อน |
| 14 | วิธีการโหลด | สินค้าโหลดบนโบกี้ จากนั้นโบกี้จะเคลื่อนเข้าสู่เตาหลอม |
| 15 | วิธีการเปิดประตูเตา | รอกไฟฟ้า ขึ้น-ลง ซีลด้วยสปริง |
| 16 | วิธีการเคลื่อนย้ายโบกี้ | โดยตัวลด |
| 17 | กำลังขับโบกี้ | 2.2KW |
| 18 | บุเตา | เส้นใยทนไฟอุณหภูมิสูง |
| 19 | รูท่อไอเสีย | รูระบายอากาศสองรูที่ด้านบนของเตา ขนาดเส้นผ่านศูนย์กลาง 219 มม. สำหรับแต่ละรูคู่มือเปิดและปิด |
