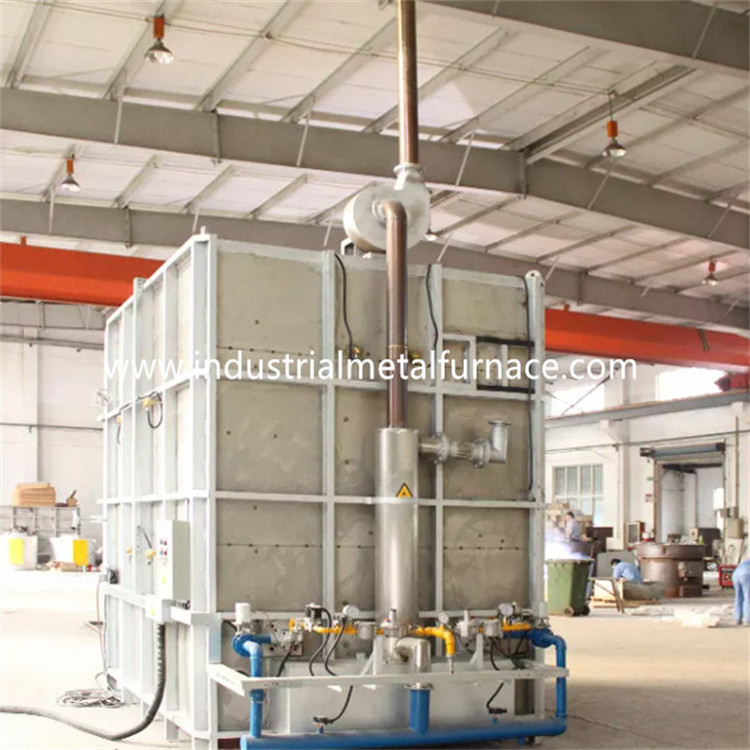

เตาไฟฟ้า Bogie Hearth ของหินมีค่า 1500 × 800 × 800mm 50Hz

1500×800×800 มม เตาไฟฟ้า Bogie Hearth

1. ใบสมัคร

ส่วนใหญ่จะใช้เตาโบกี้ไฟฟ้าแบบ RT3-60-6

สำหรับการรักษาความร้อนของหินมีค่า

2. การแนะนำโครงสร้าง

เตาเผาโบกี้ RT3-60-6 ส่วนใหญ่ประกอบด้วยเตาเผา

ร่างกาย, เยื่อบุ, ประตูเตาและระบบบีบอัดประตู, โบกี้, เครื่องทำความร้อน

องค์ประกอบและอุปกรณ์คงที่ระบบควบคุมอุณหภูมิอัตโนมัติของเตาเผา

2.1 ขนร่างกายที่ดี

โครงสร้างเหล็กตัวเตาโบกี้เตาเผาทำจาก 10-12 #

เหล็กหน้าตัดและแผ่นเหล็ก≥3มม.เสาข้างและเสาหลัง

ทำจากเหล็กหน้าตัดและเสริมด้วยเหล็กหน้าตัด

เหล็กดัดฟันผนังด้านนอกของเตาทาด้วยสีรองพื้น 2 ชั้น

และเคลือบสี2ชั้น.ส่วนสำคัญของเตาทาสีด้วย

สีทนความร้อน

2.2ซับใน

ตัวถังเตาโบกี้สำหรับขายสร้างขึ้นด้วยระบบไฟเบอร์ทั้งหมดเดอะ

วัสดุซับที่ใช้คือเส้นใยอลูมิเนียมคุณภาพยึดด้วยชิ้นส่วนเหล็กกลม

เส้นใยอะลูมิเนียมถูกบีบอัดไว้ล่วงหน้าเป็นบล็อก (แรงดึงดูดของแรงอัด:

≥230Kg / m3 ) จากนั้นยึดเข้ากับตัวเตาด้วยชิ้นส่วนสแตนเลสแบบกลม

โครงสร้างซับในทนไฟนี้มีข้อดีคือการนำความร้อนต่ำ

ความสามารถในการป้องกันการกระแทกที่แข็งแกร่งและป้องกันการสึกกร่อนซับในมีความหนาทั้งหมด

ขนาด 240 มม.เส้นใยอลูมิเนียมซิลิเกตทนต่ออุณหภูมิสูงสุด 950 ℃

2.3ประตูเตาและระบบประตูขึ้น-ลง

ประตูผู้จัดจำหน่ายเตาด้านล่างของรถยนต์ประกอบด้วยซับไฟเบอร์และเหล็กทั้งหมด

ปลอกโครงสร้างวงกบประตูทำด้วยเหล็กแผ่นหนา 10 มม.ประตูอยู่

สร้างด้วยบล็อกซิลิเกตอะลูมิเนียมไฟเบอร์แบบเดียวกับตัวเตา

โครงสร้างโดยรวมของเตาจะคงรูปอยู่ได้ในขณะที่ถูกความร้อน

วิธีการขับรถของประตู:ประตูเตาถูกยกขึ้นด้วยไฟฟ้าและ

ลงโดยรอกและถูกปิดด้วยสปริง

2.4 โบกี้

ตัวโบกี้ประกอบด้วยโครงโบกี้ ล้อ ตัวถังก่ออิฐทนไฟ

แผ่นหน้าโบกี้ทนความร้อน องค์ประกอบความร้อน และกลไกขับเคลื่อนโบกี้

โครงสร้างโบกี้: โครงโบกี้ทำจากคาน 10 # และแผ่นเหล็ก 10 มม.

โบกี้สามารถทำงานได้เป็นเวลานานโดยไม่มีการเสียรูปเมื่อโหลดเต็มที่

ล้อ: ล้อผลิตจากเหล็กหล่อ ZG55#เพลาส่งกำลัง

ทำจากเหล็ก 45 # และผ่านการอบชุบด้วยความร้อนลูกปืนเกียร์เป็นของ

เสาชนิดหนักรับน้ำหนักมีทั้งหมด 2 คู่

ของล้อแต่ละล้อมีขนาดเส้นผ่านศูนย์กลาง 240 มม.

ตัวถังก่ออิฐ: ตัวโบกี้สร้างด้วยส่วนผสมของวัสดุทนไฟอลูมินาสูง

อิฐมวลเบา อิฐทนไฟ และอิฐมวลเบาก่ออิฐถือปูน

ของโบกี้มีช่องติดตั้งองค์ประกอบความร้อนเพื่อให้ง่ายต่อการติดตั้งเครื่องทำความร้อน

องค์ประกอบส่วนที่รับแรงกระแทกและพื้นที่รับน้ำหนักเป็นอิฐก่อโดยเฉพาะ

ด้วยอิฐทนไฟอลูมิเนียมสูงชนิดหนักนอกจากนี้ยังมีพื้นที่ว่างเหลือสำหรับ

การขยายตัวของวัสดุทนไฟเมื่อได้รับความร้อน

แผ่นด้านล่างของเตาทำจากวัสดุ CrMnN ที่มีความหนารวม

30มม.แผ่นด้านล่างทนต่ออุณหภูมิสูงสุด 950 ℃

การซีล: การซีลระหว่างประตูเตาเผากับตัวเตาหลอมและโบกี้มีมากขึ้น

สำคัญ.ซีลระหว่างประตูเตาและตัวเตาใช้แรงอัดสปริง

โครงสร้าง.ซีลระหว่างโบกี้กับตัวเตาเป็นซีลอิฐรูปทรงพิเศษ

และไฟเบอร์คอตตอนบล๊อค

2.5 องค์ประกอบความร้อน

องค์ประกอบความร้อน: แถบต้านทานโลหะผสมรูปร่างเกลียวความต้านทาน 0Cr25AL5 คือ

ติดตั้งในผนังเตา 2 ด้านแถบความต้านทานผลิตขึ้นด้วยวิธีพิเศษ

แม่พิมพ์และติดตั้งในผนังเตาด้วยตะปูพอร์ซเลนและมี

ปะเก็นพอร์ซเลนระหว่างผนังไฟเบอร์และแถบความต้านทานเพื่อหลีกเลี่ยงการลัดวงจร

มี 1 โซนทำความร้อนแท่งตัวนำตะกั่วออกทั้งหมดทำจากวัสดุ φ16 0Cr25AL5

2.6 ระบบควบคุมไฟฟ้า

การควบคุมอุณหภูมิ: เตาใช้ตัวควบคุมอุณหภูมิอัจฉริยะเพื่อควบคุม

อุณหภูมิซึ่งมีฟังก์ชันปรับจูนเองเพื่อคำนวณพารามิเตอร์ PID ในอุดมคติ

และบรรลุความเสถียรของอุณหภูมิเครื่องควบคุมอุณหภูมิมีหน้าที่

สัญญาณเตือนอุณหภูมิสูงเกินและการป้องกันการแตกหักของคู่ความร้อน

เตาเผาก้นรถยนต์ขายส่ง มี 1 โซนควบคุมอุณหภูมิสำหรับควบคุม

การเชื่อมโยงระหว่างอุณหภูมิกับการเคลื่อนที่ของมอเตอร์แต่ละโซนถูกกำหนดด้วย

สัญญาณเตือนอุณหภูมิสูงเกิน

ระบบสั่งงานควบคุมเป็นแบบกระตุ้นกำลังขนาดใหญ่พร้อมหม้อน้ำ

และระบบระบายความร้อนด้วยอากาศมีสวิตช์แอร์ด้วยมีการติดตั้งห่วงความร้อน

พร้อมแอมมิเตอร์, โวลต์มิเตอร์, ตัวบ่งชี้การเปิด-ปิดองค์ประกอบความร้อน, การป้องกันการเชื่อมต่อระหว่างการเปิดเครื่อง,

และมาตรการต่อสายดินอย่างปลอดภัย

การควบคุมการเคลื่อนไหว: ระบบควบคุมส่วนใหญ่ควบคุมการเคลื่อนไหวขึ้น-ลงของประตู

การบีบประตู และการเคลื่อนตัวของประตูเข้า-ออกนอกจากนี้ยังจำเป็นต้องมีการเคลื่อนไหว

เชื่อมโยงเพื่อความปลอดภัยในการปฏิบัติงาน

3.พารามิเตอร์ทางเทคนิคหลัก
