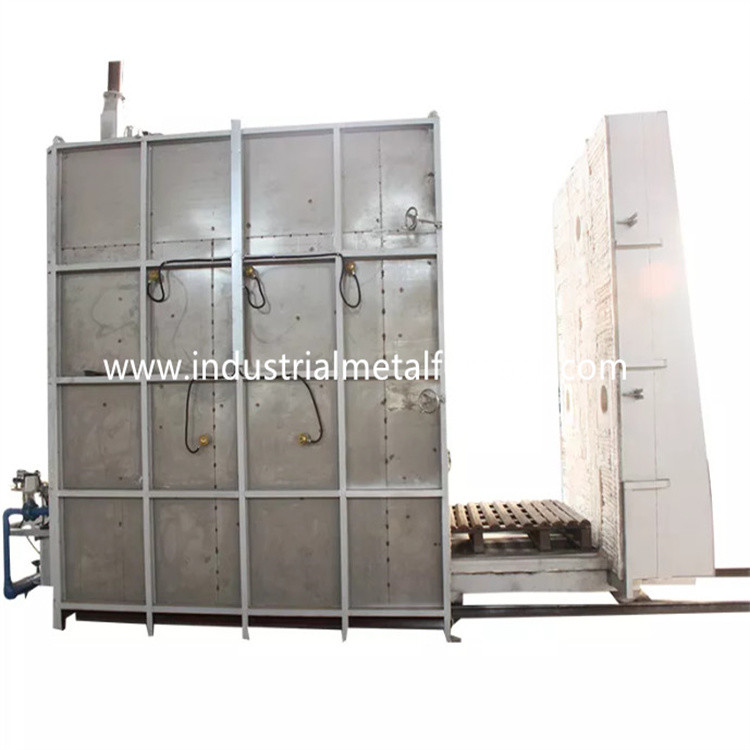

2000 × 900 × 600 มม. เตาแบ่งเบาไฟฟ้า Bogie Hearth
1. ใบสมัคร
เตาเผาโบกี้ไฟฟ้า RT3-70-6 ส่วนใหญ่จะใช้สำหรับ
อบชุบ, เหล็กรูปพรรณ, เหล็กหล่อ, เหล็กสปริง และเหล็กกล้าเครื่องมือ
2. การแนะนำโครงสร้าง
เตาเผาโบกี้ RT3-70-6 ส่วนใหญ่ประกอบด้วยเตาเผา
ร่างกาย, เยื่อบุ, ประตูเตาและระบบบีบอัดประตู, โบกี้, เครื่องทำความร้อน
องค์ประกอบอุปกรณ์หมุนเวียนและระบบควบคุมอุณหภูมิ
2.1 ขนร่างกายที่ดี
โครงสร้างเหล็กตัวถังออกแบบเตาโบกี้เฮิร์ทผลิตจาก
เหล็กหน้าตัด 10-12 # และแผ่นเหล็ก≥3มม.เสาข้างและหลัง
เสาทำจากเหล็กฉากและเสริมด้วยเหล็กฉาก
เหล็กดัดฟัน.ผนังภายนอกเตาทาสี 2 ชั้น
สีรองพื้นและสีเคลือบ 2 ชั้นส่วนสำคัญของเตาคือ
ทาสีด้วยสีทนความร้อน
2.2 ซับใน
ตัวเตาโบกี้เตาขายส่งถูกสร้างขึ้นด้วยระบบไฟเบอร์ทั้งหมด
วัสดุซับที่ใช้คือเส้นใยอลูมิเนียมคุณภาพยึดด้วยชิ้นส่วนเหล็กกลม
เส้นใยอะลูมิเนียมถูกบีบอัดไว้ล่วงหน้าเป็นบล็อก (แรงดึงดูดของแรงอัด:
≥230Kg/m3 ) แล้วยึดเข้ากับตัวเตาด้วยเหล็กกล้าไร้สนิมทรงกลม
ชิ้นส่วนโครงสร้างซับในทนไฟนี้มีข้อดีคือการนำความร้อนต่ำ
ความสามารถในการป้องกันการกระแทกที่แข็งแกร่งและป้องกันการสึกกร่อนซับในมีความหนารวม
240มม.เส้นใยอลูมิเนียมซิลิเกตทนต่ออุณหภูมิสูงสุด 950 ℃
2.3 ประตูเตา และระบบประตูขึ้น-ลง
ประตูเตาเผาก้นรถขายส่งประกอบด้วยซับไฟเบอร์และเหล็กทั้งหมด
ปลอกโครงสร้างวงกบประตูทำด้วยเหล็กแผ่นหนา 10 มม.ประตูถูกสร้างขึ้น
ด้วยบล็อกซิลิเกตอะลูมิเนียมไฟเบอร์แบบเดียวกับตัวเตาเดอะ
โครงสร้างโดยรวมของเตาจะคงรูปอยู่ได้ในขณะที่ถูกความร้อน
วิธีการขับรถของประตู:ประตูเตาถูกยกขึ้นด้วยไฟฟ้าและ
ลงโดยรอกและถูกปิดด้วยสปริง
2.4 โบกี้
ตัวโบกี้ประกอบด้วยโครงโบกี้ ล้อ ตัวถังก่ออิฐทนไฟ
แผ่นหน้าโบกี้ทนความร้อน องค์ประกอบความร้อน และกลไกขับเคลื่อนโบกี้
โครงสร้างโบกี้: โครงโบกี้ทำจากคาน 14 # และแผ่นเหล็ก 10 มม.
โบกี้สามารถทำงานได้เป็นเวลานานโดยไม่มีการเสียรูปเมื่อโหลดเต็มที่
ล้อ: ล้อผลิตจากเหล็กหล่อ ZG55#เพลาส่งกำลังคือ
ทำจากเหล็ก 45 # และผ่านการอบชุบด้วยความร้อนลูกปืนเกียร์มีน้ำหนักมาก
แบบเสาเข็มรับน้ำหนักล้อมีทั้งหมด 4 คู่และแต่ละคู่
ล้อมีขนาดเส้นผ่านศูนย์กลาง 240 มม.
ตัวอาคารก่ออิฐ: ตัวโบกี้สร้างด้วยอิฐทนไฟผสมอลูมินาสูง
อิฐทนไฟและอิฐเก็บความร้อนตัวโบกี้ก่ออิฐถือปูน
มีช่องติดตั้งองค์ประกอบความร้อนเพื่อให้ง่ายต่อการติดตั้งองค์ประกอบความร้อนเดอะ
ส่วนที่รับแรงกระแทกและพื้นที่รับน้ำหนักก่อด้วยอิฐโดยเฉพาะชนิดหนักสูง
อิฐทนไฟอลูมิเนียมนอกจากนี้ยังมีพื้นที่ว่างเหลือสำหรับวัสดุทนไฟ
การขยายตัวเมื่อได้รับความร้อน
แผ่นหน้าโบกี้หล่อด้วย CrMnN, 30 มม.อุณหภูมิสูงสุด≤950℃มันมี
ใช้งานได้ยาวนานโดยไม่เสียรูปทรงและแตกร้าว
การซีล: การซีลระหว่างประตูเตาเผากับตัวเตาและโบกี้มีความสำคัญมากกว่า
ซีลระหว่างประตูเตาและตัวเตาใช้โครงสร้างแรงอัดสปริง
ซีลระหว่างโบกี้กับตัวเตาเป็นซีลอิฐและไฟเบอร์รูปทรงพิเศษ
บล็อกผ้าฝ้าย
2.5 องค์ประกอบความร้อน
องค์ประกอบความร้อน: แถบต้านทานโลหะผสมรูปร่างเกลียวความต้านทาน 0Cr25AL5 คือ
ติดตั้งที่ผนัง 5 ด้าน ผนัง 2 ด้าน ผนังด้านหลัง ประตูเตา และด้านล่างโบกี้
แถบความต้านทานผลิตขึ้นผ่านแม่พิมพ์พิเศษ และติดตั้งใน
ผนังเตาด้วยเล็บพอร์ซเลนและมีปะเก็นพอร์ซเลนอยู่ระหว่างไฟเบอร์
ผนังและแถบความต้านทานเพื่อหลีกเลี่ยงการลัดวงจรมี 1 โซนทำความร้อนทั้งหมด
แท่งตัวนำนำออกทำจากวัสดุ φ16 0Cr25AL5
2.6 ระบบควบคุมไฟฟ้า
การควบคุมอุณหภูมิ: เตาใช้ตัวควบคุมอุณหภูมิอัจฉริยะเพื่อควบคุม
อุณหภูมิซึ่งมีฟังก์ชันปรับจูนเองเพื่อคำนวณพารามิเตอร์ PID ในอุดมคติและ
บรรลุความเสถียรของอุณหภูมิเครื่องควบคุมอุณหภูมิมีหน้าที่
สัญญาณเตือนอุณหภูมิสูงเกินและการป้องกันการแตกหักของคู่ความร้อน
เตาเผามี 1 โซนควบคุมอุณหภูมิสำหรับควบคุมการเชื่อมต่อระหว่าง
อุณหภูมิและการเคลื่อนที่ของมอเตอร์แต่ละโซนถูกตั้งค่าด้วยสัญญาณเตือนอุณหภูมิสูงเกิน
วงจรทำความร้อนใช้ SCR สองทิศทางและการควบคุมทริกเกอร์อำนาจคือ
ถูกควบคุมในลักษณะระเบียบแบบสัดส่วนเวลา
ระบบสั่งงานควบคุมเป็นแบบกระตุ้นกำลังขนาดใหญ่พร้อมหม้อน้ำ
และระบบระบายความร้อนด้วยอากาศมีสวิตช์แอร์ด้วยมีการติดตั้งห่วงความร้อน
พร้อมแอมมิเตอร์, โวลต์มิเตอร์, ตัวบ่งชี้การเปิด-ปิดองค์ประกอบความร้อน, การป้องกันการเชื่อมต่อระหว่างการเปิดเครื่อง,
และมาตรการต่อสายดินอย่างปลอดภัย
การควบคุมการเคลื่อนไหว: ระบบควบคุมส่วนใหญ่ควบคุมการเคลื่อนไหวขึ้น-ลงของประตู
การบีบประตู และการเคลื่อนตัวของประตูเข้า-ออกนอกจากนี้ยังจำเป็นต้องมีการเคลื่อนไหว
เชื่อมโยงเพื่อความปลอดภัยในการปฏิบัติงาน
2.7 ระบบหมุนเวียนลมร้อน:
ส่วนใหญ่ประกอบด้วยพัดลมแบบแรงเหวี่ยงและแผ่นนำอากาศในเตาเผาเดอะ
ความร้อนที่ปล่อยออกมาจากองค์ประกอบความร้อนจะถูกเป่าอย่างสม่ำเสมอไปยังพื้นที่ทำงานที่มีประสิทธิภาพโดย
พัดลมหมุนเวียนผ่านแผ่นนำลมแผ่นนำอากาศทำจาก 1Cr18Ni9,
และพัดลมและเพลาทำจาก 1Cr18Ni9Tiเพื่อให้ใช้งานได้ตามปกติ
ตลับลูกปืน วิธีการระบายความร้อนคือการระบายความร้อนด้วยอากาศ
อุปกรณ์นำ: ส่วนใหญ่หมุนเวียนอากาศที่เกิดจากพัดลมหมุนเวียนในเตาเผา
ตามทิศทางของแผ่นนำทางในเตาได้อย่างมีประสิทธิภาพเพื่อให้อากาศเข้า
เตาผลิตการพาความร้อนอย่างรวดเร็วเพื่อให้บรรลุเป้าหมายของความสม่ำเสมอของอุณหภูมิ
วัสดุของแผ่นนำลมและโครงทำจากแผ่นสแตนเลส 304 ทั้งหมด
แผ่นนำอากาศและกรอบเชื่อมต่อในลักษณะที่เคลื่อนย้ายได้เพื่อให้แน่ใจว่าไม่มีอิสระ
การขยายตัวของแผ่นนำอากาศภายใต้อุณหภูมิสูง และสะดวกสำหรับการซ่อมแซมและ
การซ่อมบำรุง.
3.พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค |
| 1 | กำลังไฟ | ปรับได้ 70KW + 5% (1-100%) |
| 2 | แหล่งจ่ายไฟ | 380V, 3P, 50Hz |
| 3 | อุณหภูมิที่กำหนด |
650 ℃ (อุณหภูมิทำงานปกติ: 500-600 ℃) |
| 4 | เขตควบคุม | 1 โซน |
| 5 | ขนาดการทำงานที่มีประสิทธิภาพ | 2000×900×600มม.(ยาว×กว้าง×สูง) |
| 6 | ชิ้นส่วนงาน | φ430×690มม. 4 ชิ้นต่อชุด |
| 7 | การเชื่อมต่อองค์ประกอบความร้อน | Ｙ |
| 8 | ความสม่ำเสมอของอุณหภูมิ | ±5℃ |
| 9 | ความแม่นยำในการวัดอุณหภูมิ | ±2℃ |
| 10 | การใช้พลังงานของเตาเปล่า | ≤18% |
| 11 | วิธีการควบคุมอุณหภูมิ | SCR, ตัวควบคุม PID;เครื่องควบคุมอุณหภูมิ Huibang พร้อมสัญญาณเตือนอุณหภูมิ |
| 12 | อุณหภูมิพื้นผิวเตาสูงขึ้น | <45 ℃ |
| 13 | องค์ประกอบความร้อน | 0Cr25AL5 |
| 14 | จานหน้าโบกี้ | CrMnN, 30 มม |
| 15 | วิธีการโหลด | สินค้าโหลดบนโบกี้ จากนั้นโบกี้จะเคลื่อนเข้าสู่เตาหลอม |
| 16 | บุเตา | เส้นใยทนไฟมาตรฐาน |
| 17 | วิธีการเปิดประตูเตา | รอกไฟฟ้า ขึ้น-ลง ซีลด้วยสปริง |
| 18 | วิธีการเคลื่อนย้ายโบกี้ | โดย 2.2KW cycloidal pin gear speed reducer |
| 19 | พัดลมหมุนเวียน | พัดลมระบายความร้อนแบบแรงเหวี่ยง 2.2KW |
| 20 | แผ่นนำอากาศ | แผ่นสแตนเลส 304 หนา 2 มม |
4. ขอบเขตการจัดหา
| เลขที่ | รายการ | Q'ty | หมายเหตุ |
| 1 | ตัวเตา | 1 ชุด | รวมถึงพัดลมและแผ่นนำอากาศสแตนเลส |
| 2 | โบกี้ | 1 ชุด | รวมทั้งจานหน้าโบกี้ |
| 3 | ระบบขับเคลื่อนไฟฟ้า | 2 ชุด | 1 ชุดสำหรับโบกี้และ 1 ชุดสำหรับประตู |
| 4 | องค์ประกอบความร้อน | 1 ชุด | แถบความต้านทาน 0Cr25AL5 |
| 5 | ระบบควบคุมอุณหภูมิ | 1 ชุดเตา | |
| 6 | ตู้คอนโทรล | 1 ชิ้น | |
| 7 | ตัวควบคุมอุณหภูมิ | 1 ชิ้น | |
| 8 | สจล | 3 ชิ้น | |
| 9 | ลวดตะกั่วชดเชย | 20 เมตร | |
| 10 | คู่ความร้อน | 1 ชิ้น | 0-1000 |
| 11 | ส่วนประกอบไฟฟ้า | 1 ชุด | SCR, สวิตช์แอร์, แอมมิเตอร์, โวลต์มิเตอร์, รีเลย์ความร้อน และสวิตช์ |
5. แหล่งกำเนิดส่วนประกอบ
| เลขที่ | รายการ | ต้นทาง |
| 1 | ตัวควบคุมอุณหภูมิ | Huibang, ฉางโจว |
| 2 | สจล | เวยไซต์ มณฑลเจียงซู |
| 3 | แถบความต้านทาน | โชกัง ปักกิ่ง |
| 4 | วัสดุรักษาความร้อน | มินเย, ซานตง |
| 5 | ลด | Huibang, ฉางโจว, จีน |
| 6 | ส่วนประกอบไฟฟ้า | CHINT/เดลิซี่ |
| 7 | จานเตา | Jianda, Xinghua, จีน |
| 8 | พัดลมหมุนเวียน | ตานหยาง มณฑลเจียงซู |
| 9 | แผ่นสแตนเลส | เหล็กไท |
| 10 | หน้าจอสัมผัส | 10 นิ้ว เอ็มซีจีเอส |
