| ชื่อแบรนด์: | WONDERY |
| หมายเลขรุ่น: | RT3-320-6 |
| MOQ: | 1 ชุด |
| ราคา: | TO BE NEGOTIATED |
| เวลาจัดส่ง: | 90 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T, Western Union |
อุณหภูมิ 650 องศาเซลเซียส อบอ่อนแบ่งเบาความร้อน

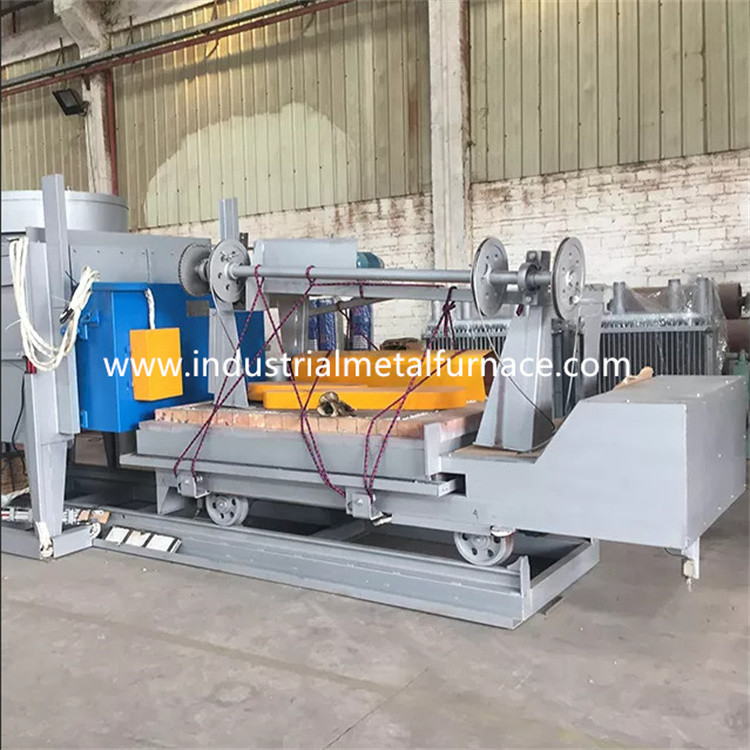

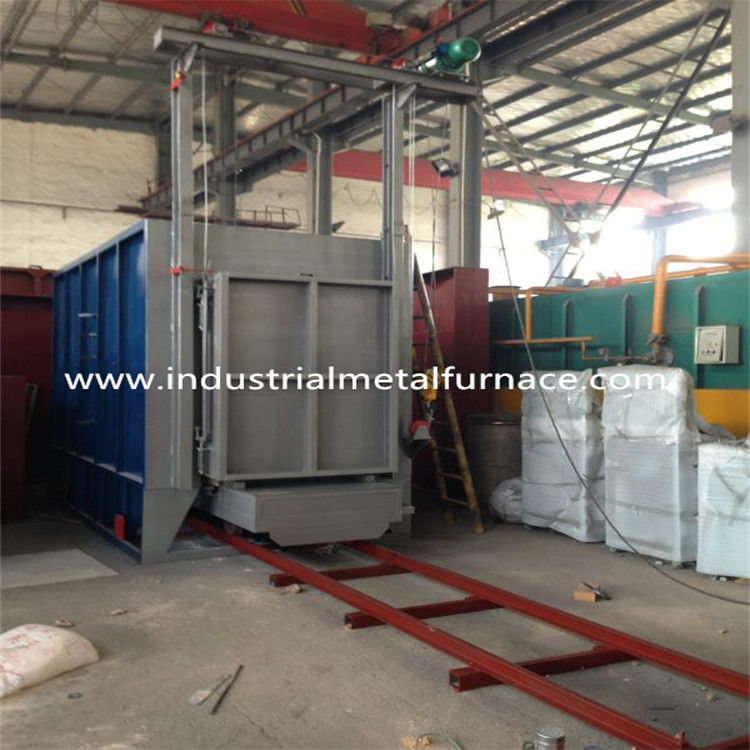

Treatment Faurnace Car Bottom Furnace สำหรับเพลาข้อเหวี่ยง
1. ใบสมัคร
เตาบำบัดความร้อนส่วนใหญ่จะใช้สำหรับกระบวนการต่าง ๆ เช่น
การหลอม, การแบ่งเบาบรรเทา, การดับ, การทำให้เป็นมาตรฐาน ฯลฯ
เตาเผาโบกี้ไฟฟ้า RT3-320-6 เป็นส่วนใหญ่
ใช้สำหรับกระบวนการหลอมและอบคืนตัวของเหล็กกล้าคาร์บอน
เพลาข้อเหวี่ยงเหล็กอัลลอยด์
2.พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค |
| 1 | กำลังไฟ | ปรับได้ 320KW + 5% (1-100%) |
| 2 | แหล่งจ่ายไฟ |
480V, 3P, 60Hz; แรงดันเฟสเดียว:110-120V |
| 3 | อุณหภูมิที่กำหนด |
650 ℃ (อุณหภูมิทำงานปกติ: 500-600 ℃) |
| 4 | ความเร็วที่เพิ่มขึ้นของอุณหภูมิเตาเปล่า | ≤1hความร้อนสูงถึง 500 ℃ |
| 5 | เขตควบคุม | 3 โซน |
| 6 | ขนาดการทำงานที่มีประสิทธิภาพ | 5200×1800×1200มม.(ยาว×กว้าง×สูง) |
| 7 | ขนาดโดยรวม |
5900×2700×2650มม.(ยาว×กว้าง×สูง) ความยาวที่จำเป็นสำหรับการเคลื่อนไหวภายในและภายนอกของโบกี้คือ 12800 มม. ความสูงรวมมอเตอร์พัดลม: 3150mm; ความสูงรวมกรอบประตู: 4400mm; |
| 8 | การเชื่อมต่อองค์ประกอบความร้อน | Ｙ |
| 9 | ความสม่ำเสมอของอุณหภูมิ | ±8℃ |
| 10 | ความแม่นยำในการวัดอุณหภูมิ | ±2℃ |
| 11 | การใช้พลังงานของเตาเปล่า | ≤18% |
| 12 | วิธีการควบคุมอุณหภูมิ |
SCR (ชนิดทนแรงดันแบบกำหนดเอง); ตัวควบคุม PID; ตัวควบคุมอุณหภูมิ Huibang (กำหนดเอง) พร้อมสัญญาณเตือนอุณหภูมิ เครื่องบันทึกไร้กระดาษหน้าจอสีขนาด 7 นิ้วเพื่อบันทึกเส้นโค้งการเพิ่มขึ้นของอุณหภูมิ (กำหนดเอง) |
| 13 | อุณหภูมิพื้นผิวเตาสูงขึ้น | <40 ℃ |
| 14 | องค์ประกอบความร้อน | 0Cr25AL5 (แถบ) (กำหนดเอง 480V) |
| 15 | แผ่นพื้นผิวโบกี้ | เหล็กทนความร้อน CrMnN หนา 30 มม |
| 16 | วิธีการโหลด | สินค้าโหลดบนโบกี้ จากนั้นโบกี้จะเคลื่อนเข้าสู่เตาหลอม |
| 17 | บุเตา | เส้นใยทนไฟมาตรฐาน |
| 18 | วิธีการเปิดประตูเตา | รอกไฟฟ้า 2 ตัน ขึ้น-ลง ซีลด้วยสปริง (ปรับแต่ง 480V) |
| 19 | วิธีการเคลื่อนย้ายโบกี้ | โดย 5.5KW ตัวลดความเร็วของเฟืองพินไซโคลลอยด์จะเคลื่อนเข้าและออกจากเตาเผา (กำหนดเอง 480V) |
| 20 | พัดลมหมุนเวียน |
พัดลมระบายความร้อน 4KW 3sets; การไหลของพัดลมแต่ละตัว: 5500m3/h; ความดันอากาศ: 1200Pa (กำหนดเอง 480V) |
3. การแนะนำโครงสร้าง
เตาเผาโบกี้ RT3-320-6 ส่วนใหญ่ประกอบด้วย
ตัวเตา, เยื่อบุ, ประตูเตาและกลไกการยกประตู,
กลไกการบีบอัดประตูเตาโบกี้และกลไกการวาด
ซีลระหว่างตัวเตาหลอมกับโบกี้, ส่วนประกอบความร้อนและอุปกรณ์ยึดอยู่กับที่ ,
ระบบควบคุมอุณหภูมิเตาอัตโนมัติ
ซับใน
ตัวเตาโบกี้ฮาร์ทอุณหภูมิสูงถูกสร้างขึ้นด้วยระบบไฟเบอร์ทั้งหมด
วัสดุซับที่ใช้คือเส้นใยอลูมิเนียมคุณภาพยึดด้วยชิ้นส่วนเหล็กกลม
เส้นใยอะลูมิเนียมถูกบีบอัดไว้ล่วงหน้าเป็นบล็อก (แรงดึงดูดของแรงอัด:
≥230Kg / m3 ) จากนั้นยึดเข้ากับตัวเตาด้วยชิ้นส่วนสแตนเลสแบบกลม
โครงสร้างซับในทนไฟนี้มีข้อดีคือการนำความร้อนต่ำ
ความสามารถในการป้องกันการกระแทกที่แข็งแกร่งและป้องกันการสึกกร่อนซับในมีความหนารวม
260มม.เส้นใยอลูมิเนียมซิลิเกตทนต่ออุณหภูมิสูงสุด 100 ℃
ระบบหมุนเวียนลมร้อน:
เตาบำบัดความร้อนส่วนใหญ่ประกอบด้วยพัดลมไหลตามแนวแกนสามตัวในเตา
ความร้อนที่ปล่อยออกมาจากองค์ประกอบความร้อนจะถูกเป่าอย่างสม่ำเสมอไปยังพื้นที่ทำงานที่มีประสิทธิภาพ
โดยพัดลมหมุนเวียนผ่านแผ่นนำลมแผ่นนำอากาศทำจาก 1Cr18Ni9,
และพัดลมและเพลาทำจาก 1Cr18Ni9Tiเพื่อให้แน่ใจว่าการใช้งานตลับลูกปืนตามปกติ
วิธีการระบายความร้อนคือการระบายความร้อนด้วยอากาศ
