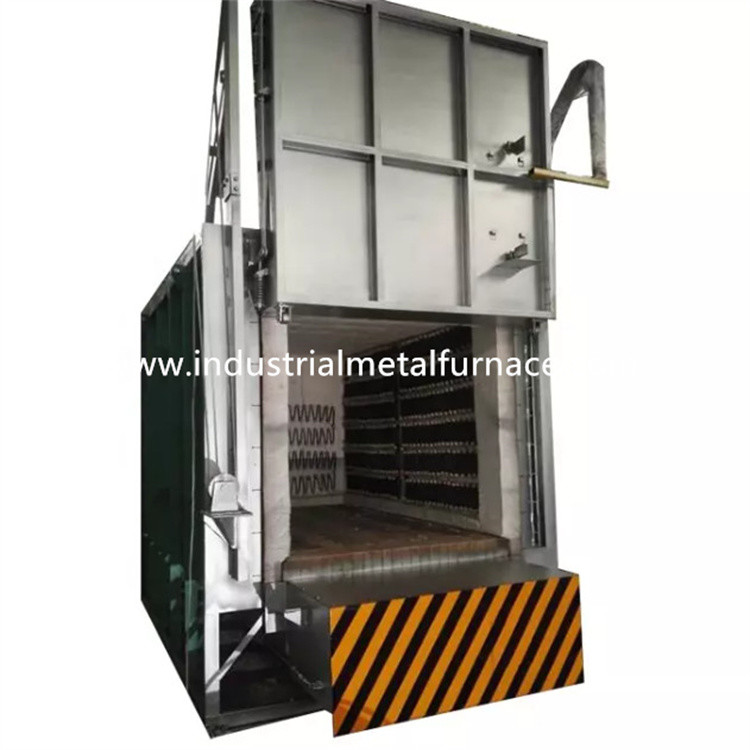

3500×1600×1600mm 1200 Degree Celcius Industrial
เตาโบกี้ไฟฟ้า Hearth Furnace การรักษาความร้อนของชิ้นส่วนโลหะ
1. ใบสมัคร
เตาบำบัดความร้อนโบกี้ไฟฟ้า RT3-380-12 เป็นส่วนใหญ่
ใช้สำหรับอบชุบชิ้นส่วนโครงสร้างเหล็ก, ชิ้นส่วนเหล็กหล่อ,
ชิ้นส่วนบาร์เพลา ผลิตภัณฑ์เหล็กกล้าเครื่องมือ ฯลฯ
2.การแนะนำโครงสร้าง
เตาเผาโบกี้ RT3-380-12 ส่วนใหญ่ประกอบด้วย
ตัวเตา, เยื่อบุ, ประตูเตาและระบบบีบอัดประตู,
โบกี้ องค์ประกอบความร้อน และระบบควบคุมอุณหภูมิ
2.1 ขนร่างกายที่ดี
โครงสร้างเหล็กตัวถังรถขายส่งทำขึ้น
จากเหล็กหน้าตัด 8-12 # และแผ่นเหล็ก≥3มม.เสาข้าง
และเสาหลังทำจากเหล็กฉากและเสริมความแข็งแรง
พร้อมเหล็กค้ำยันผนังด้านนอกของเตาทาสี
ด้วยสีรองพื้น 2 ชั้น และสีเคลือบ 2 ชั้นส่วนสำคัญของ
เตาทาสีด้วยสีทนความร้อน
2.2ซับใน
ตัวเตาเผาโบกี้เตาหลอมถูกสร้างขึ้นด้วยระบบไฟเบอร์ทั้งหมด
วัสดุซับที่ใช้คือเส้นใยอลูมิเนียมคุณภาพยึดด้วยชิ้นส่วนเหล็กกลม
เส้นใยอะลูมิเนียมถูกบีบอัดไว้ล่วงหน้าเป็นบล็อก (แรงดึงดูดของแรงอัด:
≥230กก./ม3) แล้วยึดเข้ากับตัวเตาด้วยชิ้นส่วนสแตนเลสทรงกลม
โครงสร้างซับในทนไฟนี้มีข้อดีคือการนำความร้อนต่ำ
ความสามารถในการป้องกันการกระแทกที่แข็งแกร่งและป้องกันการสึกกร่อนซับในมีความหนารวม
350มม.เส้นใยอลูมิเนียมซิลิเกตทนต่ออุณหภูมิสูงสุด 1360 ℃
วัสดุของชิ้นส่วนยึดเหล็กกลมคือ 1Cr13
2.3ประตูเตาและระบบประตูขึ้น-ลง
ประตูเตาด้านล่างของรถแบ่งเบาบรรเทาประกอบด้วยซับในไฟเบอร์และเหล็กทั้งหมด
ปลอกโครงสร้างโครงประตูทำจากแผ่นเหล็กหนา 10 มม. และหน้าตัด 12 มม
เหล็ก.ประตูสร้างด้วยซิลิเกตอะลูมิเนียมไฟเบอร์บล็อคแบบเดียวกับของ
ร่างกายเตาโครงสร้างโดยรวมของเตาจะคงรูปอยู่ได้ในขณะที่ถูกความร้อน
วิธีการขับรถของประตู:ประตูเตาถูกยกขึ้นและลงด้วยระบบไฟฟ้า
โดยรอกและถูกปิดด้วยสปริง
2.4 โบกี้
ตัวโบกี้ประกอบด้วยโครงโบกี้ ล้อ ตัวถังก่ออิฐทนไฟ
แผ่นหน้าโบกี้ทนความร้อน องค์ประกอบความร้อน และกลไกขับเคลื่อนโบกี้
โครงสร้างโบกี้: โครงโบกี้ทำจากคาน 14 # และแผ่นเหล็ก 12 มม.
โบกี้สามารถทำงานได้เป็นเวลานานโดยไม่มีการเสียรูปเมื่อโหลดเต็มที่
ล้อ: ล้อผลิตจากเหล็กหล่อ ZG55#เพลาส่งกำลัง
ทำจากเหล็ก 45 # และผ่านการอบชุบด้วยความร้อนลูกปืนเกียร์เป็นของ
แบกเสาชนิดหนักรับน้ำหนักล้อมีทั้งหมด 3 คู่
และแต่ละล้อมีเส้นผ่านศูนย์กลาง 300 มม.โบกี้เป็นแบบใช้เครื่องยนต์และมอเตอร์ขับเคลื่อน
ติดตั้งอุปกรณ์ลดความเร็วเบรกเพื่อลดแรงเฉื่อยในการสตาร์ท
และหยุดการเคลื่อนไหวมีลิมิตสวิตช์ 2 ตัวเพื่อหลีกเลี่ยงการเคลื่อนที่เกินของโบกี้
ตัวถังก่ออิฐฉาบปูน: ตัวโบกี้สร้างด้วยส่วนผสมของอลูมินาสูงจำนวนมาก
อิฐทนไฟ อิฐทนไฟ และอิฐเก็บความร้อนการก่ออิฐ
ตัวโบกี้มีช่องติดตั้งองค์ประกอบความร้อนเพื่อให้ง่ายต่อการติดตั้ง
องค์ประกอบความร้อนส่วนที่รับแรงกระแทกและพื้นที่รับน้ำหนักเป็นอิฐก่อโดยเฉพาะ
ด้วยอิฐทนไฟอลูมิเนียมสูงชนิดหนักนอกจากนี้ยังมีพื้นที่ว่างเหลือสำหรับ
การขยายตัวของวัสดุทนไฟเมื่อได้รับความร้อน
จานหน้าโบกี้: ชิ้นส่วนเหล็กหล่อทนความร้อน Ni7N หนา 30 มม. พร้อมการทำงานสูงสุด
อุณหภูมิ≤1200℃สามารถป้องกันไม่ให้เกล็ดตกลงในช่ององค์ประกอบความร้อน
ซึ่งจะทำให้เกิดไฟฟ้าลัดวงจร
กลไกการเคลื่อนที่ของโบกี้: โบกี้มีวิธีการเคลื่อนที่ในตัวเองเกียร์ทด
ขับเคลื่อนล้อโบกี้ให้เคลื่อนที่การเคลื่อนที่ของโบกี้เป็นไปอย่างราบรื่นและมั่นคง
การปิดผนึกระหว่างประตูเตาเผา ตัวเตาเผา และโบกี้: ซีลระหว่างเตา
ประตูและตัวเตาผ่านสปริงการปิดผนึกระหว่างโบกี้และ
ตัวเตาก่อด้วยอิฐมวลเบาพิเศษและบล็อกใยฝ้าย
2.5 องค์ประกอบความร้อน
องค์ประกอบความร้อน: แถบต้านทานโลหะผสมรูปร่างเกลียวความต้านทาน 0Cr27AL7Mo2
ติดตั้งในผนัง 2 ด้านแถบความต้านทานผลิตขึ้นผ่านแม่พิมพ์พิเศษ
และติดตั้งในผนังเตาด้วยตะปูกระเบื้องและมีปะเก็นพอร์ซเลน
ระหว่างผนังไฟเบอร์และแถบความต้านทานเพื่อหลีกเลี่ยงการลัดวงจรมีเครื่องทำความร้อน 3 เครื่อง
โซนแท่งตัวนำตะกั่วออกทั้งหมดทำจากวัสดุ φ16 0Cr27AL7Mo2
2.6 ระบบควบคุมไฟฟ้า
การควบคุมอุณหภูมิ: เตาเผาใช้อุณหภูมิอัจฉริยะ Shanghai Guolong
คอนโทรลเลอร์สำหรับควบคุมอุณหภูมิซึ่งมีฟังก์ชันปรับจูนอัตโนมัติเพื่อคำนวณ
พารามิเตอร์ PID ในอุดมคติและบรรลุความเสถียรของอุณหภูมิตัวควบคุมอุณหภูมิ
มีฟังก์ชั่นการเตือนอุณหภูมิสูงเกินและการป้องกันการแตกหักของคู่ความร้อน
เตามี 3 โซนควบคุมอุณหภูมิสำหรับควบคุมการเชื่อมโยงระหว่าง
อุณหภูมิและการเคลื่อนที่ของมอเตอร์แต่ละโซนถูกตั้งค่าด้วยสัญญาณเตือนอุณหภูมิสูงเกิน
วงจรทำความร้อนใช้ SCR สองทิศทางและการควบคุมทริกเกอร์อำนาจคือ
ถูกควบคุมในลักษณะระเบียบแบบสัดส่วนเวลา
ระบบสั่งงานควบคุมเป็นแบบกระตุ้นกำลังขนาดใหญ่พร้อมหม้อน้ำ
และระบบระบายความร้อนด้วยอากาศมีสวิตช์แอร์ด้วยมีการติดตั้งห่วงความร้อน
พร้อมแอมมิเตอร์, โวลต์มิเตอร์, ตัวบ่งชี้การเปิด-ปิดองค์ประกอบความร้อน, การป้องกันการเชื่อมต่อระหว่างการเปิดเครื่อง,
และมาตรการต่อสายดินอย่างปลอดภัย
การควบคุมการเคลื่อนไหว: ระบบควบคุมส่วนใหญ่ควบคุมการเคลื่อนไหวขึ้น-ลงของประตู
การบีบประตู และการเคลื่อนตัวของประตูเข้า-ออกนอกจากนี้ยังจำเป็นต้องมีการเคลื่อนไหว
เชื่อมโยงเพื่อความปลอดภัยในการปฏิบัติงาน
3.พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค |
| 1 | กำลังไฟ | ปรับได้ 380Kw + 5% (1-100%) |
| 2 | แหล่งจ่ายไฟ | 380V, 3P, 50Hz |
| 3 | อุณหภูมิที่กำหนด | 1200 ℃ |
| 4 | เขตควบคุม | 3 โซน |
| 5 | ขนาดการทำงานที่มีประสิทธิภาพ | 3500×1600×1600มม.(ยาว×กว้าง×สูง) |
| 6 | การเชื่อมต่อองค์ประกอบความร้อน | Ｙ |
| 7 | ความสม่ำเสมอของอุณหภูมิ | ≤±10℃ |
| 8 | ความแม่นยำในการวัดอุณหภูมิ | ±2℃ |
| 9 | การใช้พลังงานของเตาเปล่า | ≤18% |
| 10 | วิธีการควบคุมอุณหภูมิ | SCR, ตัวควบคุม PID;เครื่องควบคุมอุณหภูมิ Guolong พร้อมสัญญาณเตือนอุณหภูมิสูงเกินไป |
| 11 | อุณหภูมิพื้นผิวเตาสูงขึ้น | <50 ℃ |
| 12 | องค์ประกอบความร้อน | 0Cr27AL7Mo2 (แถบ) |
| 13 | จานหน้าโบกี้ | Ni7N หนา 30 มม. เหล็กทนความร้อน |
| 14 | วิธีการโหลด | สินค้าโหลดบนโบกี้ จากนั้นโบกี้จะเคลื่อนเข้าสู่เตาหลอม |
| 15 | วิธีการเปิดประตูเตา | รอกไฟฟ้า ขึ้น-ลง ซีลด้วยสปริง |
| 16 | วิธีการเคลื่อนย้ายโบกี้ | โดยตัวลด |
| 17 | กำลังขับโบกี้ | 4KW |
| 18 | บุเตา | เส้นใยทนไฟอุณหภูมิสูง |
