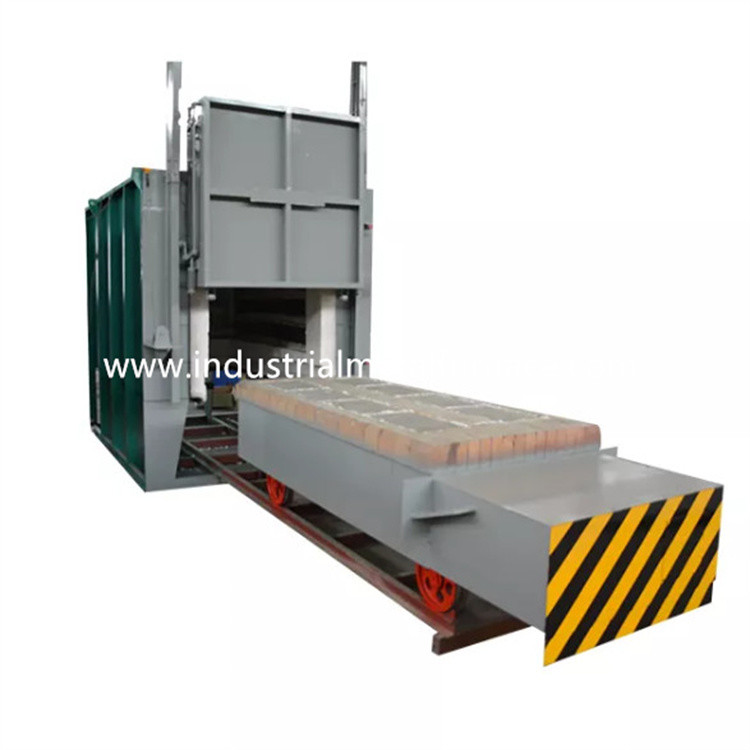

5000×2500×1500มมอุตสาหกรรมial การรักษาความร้อนโบกี้ไฟฟ้า
เตาเผาที่มีการควบคุม PLC
1. ใบสมัคร
เตาเผาโบกี้ไฟฟ้า RT3-600-12 ส่วนใหญ่จะใช้สำหรับ
การหลอมและการรักษาความร้อนของชิ้นส่วนโครงสร้างเหล็กโลหะผสม
ชิ้นส่วนและชิ้นส่วนสแตนเลส ฯลฯ
2.พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค |
| 1 | กำลังไฟ | ปรับได้ 600KW (1-100%) |
| 2 | แหล่งจ่ายไฟ | 380V, 3P, 50Hz |
| 3 | อุณหภูมิที่กำหนด |
1250 ℃ (อุณหภูมิทำงานปกติ: 850-1200℃) |
| 4 | ความเร็วที่เพิ่มขึ้นของอุณหภูมิเตาแบบไม่โหลด | ≤2.5ชม |
| 5 | เขตควบคุม | 4 โซน |
| 6 | ขนาดการทำงานที่มีประสิทธิภาพ | 5,000 × 2500 × 1500 มม. (ยาว×กว้าง×สูง) |
| 7 | ขนาดโดยรวมของเตา |
5800×3600×2950มม.(ยาว×กว้าง×สูง) ความสูงไม่รวมความสูงของวงกบประตูเตา |
| 8 | ขนาดโดยรวมของโบกี้ | 6100×2600×950มม.(ยาว×กว้าง×สูง) |
| 9 | พื้นที่พื้นรวมทั้งโบกี้ด้านในและด้านนอกระยะการเคลื่อนที่ | 12500 * 3000 มม. (ยาว * กว้าง) |
| 10 | การเชื่อมต่อองค์ประกอบความร้อน | Ｙ |
| 11 | ความสม่ำเสมอของอุณหภูมิ | ±10℃ |
| 12 | ความแม่นยำในการวัดอุณหภูมิ | ±1.5 ℃ |
| 13 | การใช้พลังงานของเตาแบบไม่โหลด | ≤18% |
| 14 | วิธีการควบคุมอุณหภูมิ |
SCR, ตัวควบคุม PID;เครื่องควบคุมอุณหภูมิ Shimaden พร้อมอินเทอร์เฟซการสื่อสาร 485 หน้าจอสัมผัสขนาด 10.1 นิ้ว (สามารถบันทึกข้อมูลประวัติ กระบวนการจัดเก็บ การส่งออกดิสก์ U ภาพหน้าจอ และฟังก์ชันอื่นๆ พร้อมสัญญาณเตือนอุณหภูมิสูงเกิน) หน้าจอสัมผัส + การควบคุม PLC: หน้าจอสัมผัสเชื่อมต่อกับคอมพิวเตอร์ของลูกค้าโหมดการสื่อสาร: อินเตอร์เฟส Modbus tcpตู้ควบคุมเตาจะส่งข้อมูลตามเวลาจริงไปยังคอมพิวเตอร์ของลูกค้า และคอมพิวเตอร์ของลูกค้าสามารถควบคุมการทำงานและการทำความร้อนของเตาเผาได้จากระยะไกล |
| 15 | อุณหภูมิพื้นผิวเตาสูงขึ้น | <45 ℃ |
| 16 | องค์ประกอบความร้อน | 0Cr27AL7Mo2 (แถบ) HRE |
| 17 | จานหน้าโบกี้ | Cr25Ni20 หนา 30 มม. เหล็กทนความร้อน |
| 18 | วิธีการโหลด | สินค้าโหลดบนโบกี้ จากนั้นโบกี้จะเคลื่อนเข้าสู่เตาหลอม |
| 19 | วิธีการเปิดประตูเตา | รอกไฟฟ้า 2 ตัน ขึ้น-ลง ซีลข้างประตู รับน้ำหนักได้เอง |
| 20 | วิธีการเคลื่อนย้ายโบกี้ | โดยตัวลดความเร็วของเกียร์ไซโคลดัลพิน |
| 21 | กำลังขับโบกี้ | 5.5KW |
| 22 | บุเตา | เส้นใยทนไฟอุณหภูมิสูง |
| 23 | กำลังโหลด | 10 ตัน |
3.การแนะนำโครงสร้าง
เตาบำบัดความร้อนโบกี้เตา RT3-600-12 ส่วนใหญ่ประกอบด้วยเปลือกเตา
เยื่อบุ, ประตูเตาเผาและระบบบีบอัดประตู, โบกี้, องค์ประกอบความร้อน
และอุปกรณ์คงที่และระบบควบคุมอุณหภูมิ
3.1 ระบบควบคุมไฟฟ้า
การควบคุมอุณหภูมิ: อุณหภูมิของแต่ละโซนความร้อนของเตาหลอมโลหะอุตสาหกรรมสามารถเป็นได้
ควบคุมแยกกัน
เตาเผาใช้ตัวควบคุมอุณหภูมิอัจฉริยะเพื่อควบคุมอุณหภูมิที่มี
ฟังก์ชันปรับแต่งเองเพื่อคำนวณพารามิเตอร์ PID ในอุดมคติและบรรลุความเสถียรของอุณหภูมิ
ตัวควบคุมอุณหภูมิมีฟังก์ชั่นการเตือนอุณหภูมิเกินและคู่ความร้อน
ป้องกันการแตกหัก
เตาโบกี้ฮาร์ทมีโซนควบคุมอุณหภูมิ 4 โซนสำหรับควบคุมการเชื่อมโยงระหว่าง
อุณหภูมิและการเคลื่อนที่ของมอเตอร์แต่ละโซนถูกตั้งค่าด้วยสัญญาณเตือนอุณหภูมิสูงเกิน
วงจรทำความร้อนใช้ SCR สองทิศทางและการควบคุมทริกเกอร์พลังงานถูกควบคุม
อย่างมีระเบียบแบบแผนตามสัดส่วนเวลา
ระบบสั่งงานควบคุมเป็นแบบทริกเกอร์กำลังขนาดใหญ่พร้อมหม้อน้ำและ
ระบบระบายความร้อนด้วยอากาศมีสวิตช์แอร์ด้วยวงจรทำความร้อนมีแอมมิเตอร์
โวลต์มิเตอร์, ไฟแสดงสถานะเปิด-ปิดองค์ประกอบความร้อน, ระบบป้องกันอินเตอร์ล็อกขณะเปิดเครื่อง และการต่อลงดินอย่างปลอดภัย
มาตรการ
การควบคุมการเคลื่อนไหว: ระบบควบคุมส่วนใหญ่ควบคุมการเคลื่อนไหวขึ้น-ลงประตู, ประตู
การบีบตัวและการเคลื่อนตัวของประตูเข้า-ออกนอกจากนี้การเคลื่อนไหวยังจำเป็นต้องเชื่อมโยงกับ
มั่นใจในความปลอดภัยในการปฏิบัติงาน
