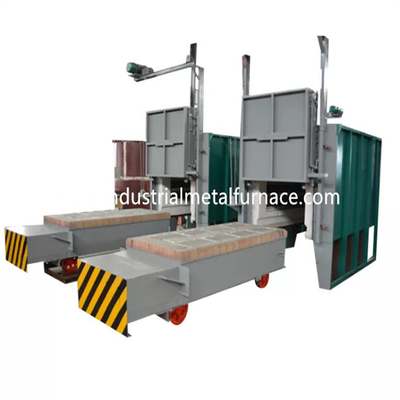

2200 × 1800 × 1000 มม. Customzied Electric
เตาบำบัดความร้อนสำหรับชิ้นส่วนโลหะเหล็กเพลาหล่อ
1. ใบสมัคร
เตาเผาโบกี้ไฟฟ้า RT-210-12 ส่วนใหญ่จะใช้สำหรับ
การรักษาความร้อนของชิ้นส่วนโครงสร้างเหล็ก, ชิ้นส่วนเหล็กหล่อ, เพลา
ชิ้นส่วนเหล็กเส้น ผลิตภัณฑ์เหล็กกล้าเครื่องมือ ฯลฯ
2. การแนะนำโครงสร้าง
เตาเผาโบกี้ RT-210-12 ส่วนใหญ่ประกอบด้วยเตาเผา
ร่างกาย, เยื่อบุ, ประตูเตาและระบบบีบอัดประตู, โบกี้,
องค์ประกอบความร้อนและระบบควบคุมอุณหภูมิ
2.1 ขนร่างกายที่ดี
โครงสร้างเหล็กตัวถังด้านล่างของรถยนต์ทำขึ้น
จากเหล็กหน้าตัด 8-10 # และแผ่นเหล็ก≥3มม.เสาข้างและ
เสาหลังทำจากเหล็กฉากและเสริมด้วย
เหล็กดัดฟันหน้าตัด.ผนังด้านนอกของเตาทาสีด้วย
สีรองพื้น 2 ชั้น และสีเคลือบ 2 ชั้นส่วนสำคัญของ
เตาทาสีด้วยสีทนความร้อน
2.2ซับใน
ตัวเตาบำบัดความร้อน Evertic สร้างขึ้นด้วยระบบไฟเบอร์ทั้งหมด
วัสดุซับที่ใช้คือเส้นใยอลูมิเนียมคุณภาพยึดด้วยชิ้นส่วนเหล็กกลม
เส้นใยอะลูมิเนียมถูกบีบอัดไว้ล่วงหน้าเป็นบล็อก (แรงดึงดูดของแรงอัด:
≥230กก./ม3) แล้วยึดเข้ากับตัวเตาด้วยชิ้นส่วนสแตนเลสทรงกลม
โครงสร้างซับในทนไฟนี้มีข้อดีคือการนำความร้อนต่ำ แข็งแรง
ความสามารถในการป้องกันการกระแทกและป้องกันการสึกกร่อนซับในมีความหนารวม 325 มม.
เส้นใยอลูมิเนียมซิลิเกตทนต่ออุณหภูมิสูงสุด 1260 ℃เดอะ
วัสดุของชิ้นส่วนยึดเหล็กกลมคือ 1Cr13
2.3ประตูเตาและระบบประตูขึ้น-ลง
ประตูเตาบำบัดความร้อนประกอบด้วยซับในไฟเบอร์ทั้งหมด
และโครงสร้างเหล็กปลอกวงกบประตูผลิตจากแผ่นเหล็กหนา 10 มม. และ
เหล็กฉาก12mm.ประตูสร้างด้วยซิลิเกตอลูมิเนียมไฟเบอร์บล็อคเหมือนกัน
เช่นเดียวกับตัวเตาโครงสร้างโดยรวมของเตาเผาคงรูป
ในขณะที่ร้อน.
วิธีการขับรถของประตู:ประตูเตาถูกยกขึ้นและลงด้วยระบบไฟฟ้า
โดยรอกและมันถูกปิดผนึกด้วยน้ำหนักตัวเองของประตูเตาหลอม
2.4 โบกี้
ตัวโบกี้ประกอบด้วยโครงโบกี้ ล้อ ตัวถังก่ออิฐทนไฟทนความร้อน
แผ่นหน้าโบกี้ องค์ประกอบความร้อน และกลไกขับเคลื่อนโบกี้
โครงสร้างโบกี้: โครงโบกี้ทำจากคาน 14 # และแผ่นเหล็ก 12 มม.โบกี้
สามารถทำงานได้เป็นเวลานานโดยไม่เสียรูปเมื่อโหลดเต็มที่
ล้อ: ล้อผลิตจากเหล็กหล่อ ZG55#ทำเพลาส่งกำลัง
จากเหล็กกล้า 45 # และผ่านการอบชุบด้วยความร้อนลูกปืนเกียร์เป็นแบบเสาหนัก
แบกรับน้ำหนัก.ล้อมีทั้งหมด 2 คู่ แต่ละล้อมีเส้นผ่านศูนย์กลาง
300มม.โบกี้เป็นแบบใช้เครื่องยนต์และมอเตอร์ขับเคลื่อนมีความเร็วเบรก
อุปกรณ์ลดแรงเฉื่อยในการสตาร์ทและหยุดการเคลื่อนที่มี 2 ขีด
สวิตช์เพื่อหลีกเลี่ยงการเดินทางเกินพิกัดของโบกี้
ตัวอาคารก่ออิฐ: ตัวโบกี้สร้างด้วยอิฐทนไฟอลูมินาสูงผสมกันอย่างหนัก
อิฐทนไฟและอิฐเก็บความร้อนตัวโบกี้ก่ออิฐถือปูนก็มี
ช่องติดตั้งองค์ประกอบความร้อนเพื่อให้ง่ายต่อการติดตั้งองค์ประกอบความร้อนที่ได้รับผลกระทบ
ชิ้นส่วนและพื้นที่รับน้ำหนักก่อด้วยอิฐโดยเฉพาะด้วยอะลูมิเนียมทนไฟสูงชนิดหนัก
อิฐนอกจากนี้ยังมีพื้นที่ว่างเหลือสำหรับการขยายตัวของวัสดุทนไฟเมื่อได้รับความร้อน
แผ่นหน้าโบกี้: ชิ้นส่วนหล่อเหล็กทนความร้อน Cr25Ni20Si2 หนา 30 มม. พร้อมการทำงานสูงสุด
อุณหภูมิ≤1200℃สามารถป้องกันตะกรันตกในช่ององค์ประกอบความร้อนซึ่ง
จะเกิดไฟฟ้าลัดวงจร
กลไกการเคลื่อนที่ของโบกี้: โบกี้มีวิธีการเคลื่อนที่ในตัวเองไดรฟ์เกียร์ทดรอบ
ล้อโบกี้ที่จะย้ายการเคลื่อนที่ของโบกี้เป็นไปอย่างราบรื่นและมั่นคง
การปิดผนึกระหว่างประตูเตาเผา ตัวเตาเผา และโบกี้: ซีลระหว่างประตูเตา
และตัวเตาผ่านน้ำหนักตัวเองของประตูเตาการปิดผนึกระหว่างโบกี้กับ
ตัวเตาก่อด้วยอิฐมวลเบาพิเศษและบล็อกใยฝ้าย
2.5 องค์ประกอบความร้อน
องค์ประกอบความร้อน: แถบต้านทานโลหะผสมรูปร่างเกลียวต้านทาน 0Cr27AL7Mo2 คือ
ติดตั้งในผนัง 2 ด้านแถบความต้านทานผลิตขึ้นผ่านแม่พิมพ์พิเศษและ
ติดตั้งในผนังเตาด้วยตะปูพอร์ซเลนและมีปะเก็นลายครามอยู่ระหว่าง
ผนังไฟเบอร์และแถบความต้านทานเพื่อหลีกเลี่ยงการลัดวงจรมี 2 โซนทำความร้อน
แท่งตัวนำตะกั่วออกทั้งหมดทำจากวัสดุ φ16 0Cr27AL7Mo2
2.6 ระบบควบคุมไฟฟ้า
การควบคุมอุณหภูมิ: เตาบำบัดความร้อนใช้ตัวควบคุมอุณหภูมิอัจฉริยะเพื่อควบคุม
อุณหภูมิที่มีฟังก์ชันปรับแต่งเองเพื่อคำนวณพารามิเตอร์ PID ในอุดมคติและบรรลุ
เสถียรภาพของอุณหภูมิตัวควบคุมอุณหภูมิมีหน้าที่ในการเตือนอุณหภูมิเกิน
และการป้องกันการแตกหักของคู่ความร้อน
เตามีโซนควบคุมอุณหภูมิ 2 โซนสำหรับควบคุมการเชื่อมต่อระหว่าง
อุณหภูมิและการเคลื่อนที่ของมอเตอร์แต่ละโซนถูกตั้งค่าด้วยสัญญาณเตือนอุณหภูมิสูงเกิน
วงจรทำความร้อนใช้ SCR สองทิศทางและการควบคุมทริกเกอร์พลังงานถูกควบคุม
อย่างมีระเบียบแบบแผนตามสัดส่วนเวลา
ระบบสั่งงานควบคุมเป็นแบบทริกเกอร์กำลังขนาดใหญ่พร้อมหม้อน้ำและ
ระบบระบายความร้อนด้วยอากาศมีสวิตช์แอร์ด้วยวงจรทำความร้อนมีแอมมิเตอร์
โวลต์มิเตอร์, ไฟแสดงสถานะเปิด-ปิดองค์ประกอบความร้อน, ระบบป้องกันอินเตอร์ล็อกขณะเปิดเครื่อง และตู้นิรภัย
มาตรการต่อสายดิน
การควบคุมการเคลื่อนไหว: ระบบควบคุมส่วนใหญ่ควบคุมการเคลื่อนไหวขึ้น-ลงประตู, ประตู
การบีบตัวและการเคลื่อนตัวของประตูเข้า-ออกนอกจากนี้การเคลื่อนไหวยังจำเป็นต้องเชื่อมโยงกับ
มั่นใจในความปลอดภัยในการปฏิบัติงาน
3.พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ | พารามิเตอร์ทางเทคนิค |
| 1 | กำลังไฟ | ปรับได้ 210KW (1-100%) |
| 2 | แหล่งจ่ายไฟ | 380V, 3P, 50Hz |
| 3 | อุณหภูมิที่กำหนด |
1200 ℃ (อุณหภูมิในการทำงาน: 1100℃) |
| 4 | เขตควบคุม | 2 โซน |
| 5 | ขนาดการทำงานที่มีประสิทธิภาพ | 2200×1800×1000มม.(ยาว×กว้าง×สูง) |
| 6 | การเชื่อมต่อองค์ประกอบความร้อน | Ｙ |
| 7 | ความสม่ำเสมอของอุณหภูมิ | ≤±10℃ |
| 8 | ความแม่นยำในการวัดอุณหภูมิ | ±1℃ |
| 9 | การใช้พลังงานของเตาเปล่า | ≤18% |
| 10 | วิธีการควบคุมอุณหภูมิ | SCR, ตัวควบคุม PID;เครื่องควบคุมอุณหภูมิ Shimaden พร้อมสัญญาณเตือนอุณหภูมิสูงเกิน |
| 11 | อุณหภูมิพื้นผิวเตาสูงขึ้น | <45 ℃ |
| 12 | องค์ประกอบความร้อน | 0Cr27AL7Mo2 (แถบ) |
| 13 | จานหน้าโบกี้ | Cr25Ni20Si2 หนา 30 มม. เหล็กทนความร้อน |
| 14 | วิธีการโหลด | สินค้าโหลดบนโบกี้ จากนั้นโบกี้จะเคลื่อนเข้าสู่เตาหลอม |
| 15 | วิธีการเปิดประตูเตา | รอกไฟฟ้า 1 ตัน ขึ้น-ลง ซีลด้วยประตูเตาน้ำหนักตัวเอง |
| 16 | วิธีการเคลื่อนย้ายโบกี้ | โดยตัวลดความเร็วของเกียร์ 3KW cycloidal pin |
| 17 | บุเตา | เส้นใยทนไฟอุณหภูมิสูง |
| 18 | ซีลระหว่างตัวเตากับโบกี้ | ไฟเบอร์คอตตอนและอิฐรูปทรงพิเศษ+ไฟเบอร์บล็อกและไฟเบอร์คอตตอนดับเบิ้ลซีล |
