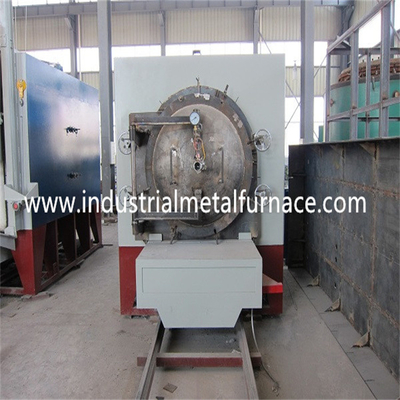

เตารักษาความร้อนสูญญากาศประเภทรถเข็น 850 องศา

1.Application

เตารักษาความร้อนสูญญากาศแบบรถเข็นเป็นเตาเผาความต้านทานไฟฟ้าแบบทำงานเป็นระยะ ซึ่งส่วนใหญ่ใช้สำหรับการอบชุบและการให้ความร้อนของชิ้นส่วนโลหะหรือโลหะผสมขนาดเล็กและขนาดกลางทั่วไปในก๊าซไนโตรเจนที่ต่ำกว่า 850 ℃มีข้อดีคืออุณหภูมิเตาสม่ำเสมอ โครงสร้างเรียบง่าย ใช้งานง่าย และใช้พลังงานต่ำ

2.พารามิเตอร์ทางเทคนิค

1. กำลังไฟ 45KW

2แรงดันไฟฟ้า 380V, 3 เฟส, 50Hz

3. อุณหภูมิสูงสุด 850 ℃

4ขนาดการทำงาน (ยาว กว้าง และสูง) 1000×800×600mm;

5วิธีการเชื่อมต่อองค์ประกอบความร้อน:Y;

6. โหมดควบคุมอุณหภูมิ: การควบคุม PID;

7. ความสม่ำเสมอของอุณหภูมิเตาเผา ≤± 10 ℃;

8. อุณหภูมิที่เพิ่มขึ้นของผนังด้านนอกที่ด้านเตาเผา ≤ 40 ℃;

9. เวลาทำความร้อนเตาเปล่า≤ 2H;

10. การสูญเสียพลังงานเตาเปล่า≤ 18%;

11. ระดับสูญญากาศ 0.001 Torr;

12Vacuum ปั๊ม: แบรนด์จีนคุณภาพ;

3.เงื่อนไขการให้บริการ

3.1 ใช้ในร่ม

3.2 ไม่มีฝุ่นนำไฟฟ้า ก๊าซระเบิด และก๊าซกัดกร่อนที่สามารถทำลายโลหะและฉนวนรอบ ๆ อย่างร้ายแรง

3.3 ไม่มีการสั่นสะเทือนและความปั่นป่วนที่เห็นได้ชัด

4.แนะนำโครงสร้าง

โครงสร้างของเตาบำบัดความร้อนไฟฟ้าชุดนี้ประกอบด้วยเปลือกเตา ซับในเตา องค์ประกอบความร้อน แผ่นด้านล่างของเตา อุปกรณ์ประตูเตา และระบบควบคุม

เปลือกเตาบำบัดความร้อนเชื่อมเข้ากับเปลือกกล่องที่มีส่วนเหล็กและแผ่นเหล็ก และเตาเผาเป็นโครงสร้างอิฐช่องว่างระหว่างเตาหลอมและเปลือกเตาหลอมด้วยเส้นใยที่ทนต่ออุณหภูมิสูงและวัสดุไดอะตอมไมต์จำนวนมากเพื่อใช้เป็นฉนวนความร้อนและเก็บรักษาความร้อน

องค์ประกอบความร้อนวางอยู่บนทั้งสองด้านของเตาเผาด้วยลวดต้านทาน ocr25al5องค์ประกอบความร้อนถูกนำออกจากตัวเตาผ่านแกนนำออกและเชื่อมต่อกับแหล่งจ่ายไฟ

ฝาครอบเตา: ติดตั้งพอร์ตดูดอากาศ (รวมถึงวาล์วแบบแมนนวล), วาล์วเติมลม (รวมถึงวาล์วแบบแมนนวล), พอร์ตไอเสีย (รวมถึงวาล์วแบบแมนนวล), ตัวบ่งชี้ความดันในเตาเผาและวาล์วนิรภัย

ถังเก็บเสียงเตาสุญญากาศ: เชื่อมด้วยสแตนเลส พื้นผิวด้านบนฝังด้วยวงแหวนปิดผนึกใยหิน ซึ่งฝังอยู่กับฝาครอบเตาหลอมสกรูอัดแบบแมนนวลถูกติดตั้งไว้ตามเส้นรอบวงของส่วนปลายด้านบน ซึ่งใช้สำหรับเชื่อมต่อฝาครอบเตาหลอมและถังเข้าด้วยกันเพื่อให้แน่ใจว่ามีการปิดผนึกในถัง

ระบบสูญญากาศ: เตาและอุปกรณ์บำบัดความร้อนใช้ปั๊มสุญญากาศแบบกลไกใบพัดหมุนรุ่น 2x ซึ่งติดตั้งท่อสูญญากาศและการเชื่อมต่อที่รวดเร็วดูคู่มือปั๊มสุญญากาศสำหรับโครงสร้างและข้อกำหนดการทำงานของปั๊มสุญญากาศ

มีรูเทอร์โมคัปเปิลอยู่ที่ด้านบนของเตาเมื่อใช้งานเทอร์โมคัปเปิลจะถูกใส่เข้าไปในเตาเผาเพื่อควบคุมอุณหภูมิการทำงานของเตาเผาผ่านตู้ควบคุมเตาไฟฟ้า
