1. ภาพรวม

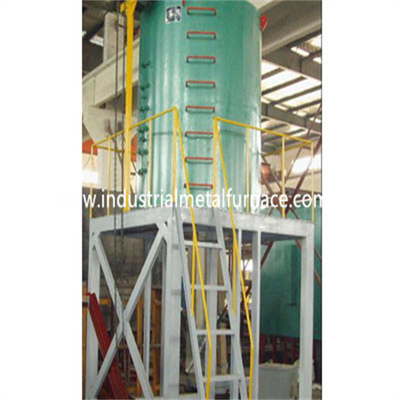

เตาหลอมอลูมิเนียมอัลลอยด์ขนาด φ1500x2000 มม. สามารถใช้สำหรับสารละลายที่เป็นของแข็งของโลหะผสมอลูมิเนียมและการอบชุบด้วยความร้อนเตาบำบัดความร้อนดับอย่างรวดเร็วนี้เป็นเตาต้านทานการทำงานเป็นระยะ ซึ่งส่วนใหญ่ใช้สำหรับการชุบอย่างรวดเร็ว การแบ่งเบาบรรเทา และการรักษาสารละลายแข็งอื่น ๆ ของการหล่อโลหะผสมอลูมิเนียม
ชิ้นงานของเตาเผารักษาความร้อนใช้การทำงานแบบแขวนโดยมีสถานะวงจรความร้อนที่ดีและอุณหภูมิสม่ำเสมอ
หลังจากเสร็จสิ้นการให้ความร้อนและการจับยึด ชิ้นงานสามารถตกจากเตาหลอมไปยังตัวกลางในการดับในสระได้อย่างรวดเร็วภายใน 12 วินาที และคุณภาพของการชุบแข็งก็สูง
ระบบควบคุมอุณหภูมิใช้ PID zero crossing trigger thyristor และ Shanghai Guolong ที่มีความแม่นยำสูงพร้อมตัวควบคุมอุณหภูมิอัจฉริยะ เตามีเสถียรภาพที่ดีและมีสัญญาณเตือนอุณหภูมิเกินเพื่อให้แน่ใจว่าการทำงานปกติของเตาหลอม
แต่ละส่วนส่งผ่านทางกลของเตาเผาความร้อน T6 ใช้การควบคุมและการทำงานที่ประสานกัน
2. พารามิเตอร์ทางเทคนิคหลัก
(1) กำลังไฟพิกัด: 160kW ± 10%
(2) แรงดันไฟฟ้า: 380V 3P 50Hz
(3) อุณหภูมิสูงสุด: 650 ℃
(4) โหมดควบคุมอุณหภูมิ: การควบคุม PID
(5) จำนวนโซนความร้อน: 1 วิธีการเชื่อมต่อโซน: Y
(6) ความสม่ำเสมอของอุณหภูมิเตาหลอม: ≤± 5 ℃
(7) ความแม่นยำในการควบคุมอุณหภูมิ: ± 1.5 ℃
(8) ขนาดพื้นที่ทำงานที่มีประสิทธิภาพ: Φ 1500×2000mm
(9) เวลาโอนดับ: ≤ 12 วินาที (เปิดประตูเตาไปที่ชิ้นงานตกลงไปในถังดับ)
(10) เวลาทำความร้อนของเตาเปล่า: ≤ 2H
(11) กำลังสูญเสียเตาเปล่า: ≤ 28kw
(12) กำลังพัดลม: 4kw
(13) มอเตอร์ยกประจุ: มอเตอร์สองความเร็ว (14) อุณหภูมิผนังด้านนอกของเตาเผา: ≤ 35 ℃
(15) ตะกร้า: 1 ชุด
3.แนะนำโครงสร้าง
โครงสร้างเตารักษาความร้อนด้วยความต้านทานไฟฟ้าประกอบด้วยเตาความร้อน กลไกการยก กลไกการดับ ระบบควบคุม ฯลฯ
3.1 เตาทำความร้อน
โครงเปลือกของตัวเตาหลอมเชื่อมด้วยเหล็กโปรไฟล์ และผนังด้านในเชื่อมด้วยแผ่นสแตนเลสทนความร้อน 1Cr18Ni9Ti
องค์ประกอบความร้อนสำหรับเตาบำบัดความร้อนดับอย่างรวดเร็วถูกกดลงในแถบที่มีโลหะผสม 0cr25a15 หุ้มท่อพอร์ซเลนที่เป็นฉนวนและจับจ้องไปที่ห้องด้านในของตัวเตาด้วยเหล็กกล้าไร้สนิม
อุปกรณ์หมุนเวียนลมร้อนประกอบด้วยอุปกรณ์พัดลมและแผ่นนำอากาศอุปกรณ์พัดลมวางอยู่ที่ด้านบนของตัวเตา และพัดลมทำจากเหล็กทนความร้อน 1Cr18Ni9Ti เป็นใบพัดลมแบบแรงเหวี่ยง แผ่นนำอากาศทำจากเหล็กทนความร้อน 1Cr18Ni9Ti และยึดกับผนังด้านในของ เตาเผาผ่านแท่งรองรับหลายอันแถบความต้านทานถูกห่อไว้ด้านใน และความร้อนที่ปล่อยออกมาจากแถบต้านทานจะถูกหมุนเวียนด้วยความร้อนผ่านระบบหมุนเวียนลมร้อนเพื่อให้อุณหภูมิในเตาหลอมสม่ำเสมอ อุปกรณ์ระบายอากาศผลิตขึ้นตามปริมาตรของเตาบำบัดความร้อน T6 และอากาศร้อนแบบบังคับ หมุนเวียนเพื่อตอบสนองความต้องการของอุณหภูมิเตาสม่ำเสมอ
โครงฐานใช้สำหรับการโหลดชิ้นส่วนเตาหลอมและเชื่อมด้วยเหล็กส่วน
เปลือกของประตูเตาหลอมเชื่อมด้วยเหล็ก และซับในเป็นโครงสร้างไฟเบอร์ทั้งหมด
การปิดผนึกระหว่างประตูเตาหลอมและตัวเตาหลอมใช้ตัวลดเกียร์หนอนในการทำงาน และการปิดผนึกความเฉื่อยอัตโนมัติจะดำเนินการหลังจากเข้าที่แล้ว
เตาต้านทานไฟฟ้ามีรถเข็นสำหรับชาร์จ
3.2 กลไกการยก
กลไกการยกประกอบด้วยกว้าน โครงโหลด โซ่ยก ล้อเลื่อน ฯลฯ
3.3 ระบบควบคุม
ระบบควบคุมอุณหภูมิใช้ไทริสเตอร์ทริกเกอร์ข้ามศูนย์ PID และเครื่องวัดอัจฉริยะ Shanghai Guolong เพื่อควบคุมอุณหภูมิมีฟังก์ชั่นเตือนอุณหภูมิเกินเพื่อให้แน่ใจว่าอุณหภูมิของชิ้นงานจะไม่สูงเกินไป
ชิ้นส่วนเกียร์ทางกลของเตาเผาความร้อนไฟฟ้าใช้การควบคุมที่เชื่อมต่อกัน
