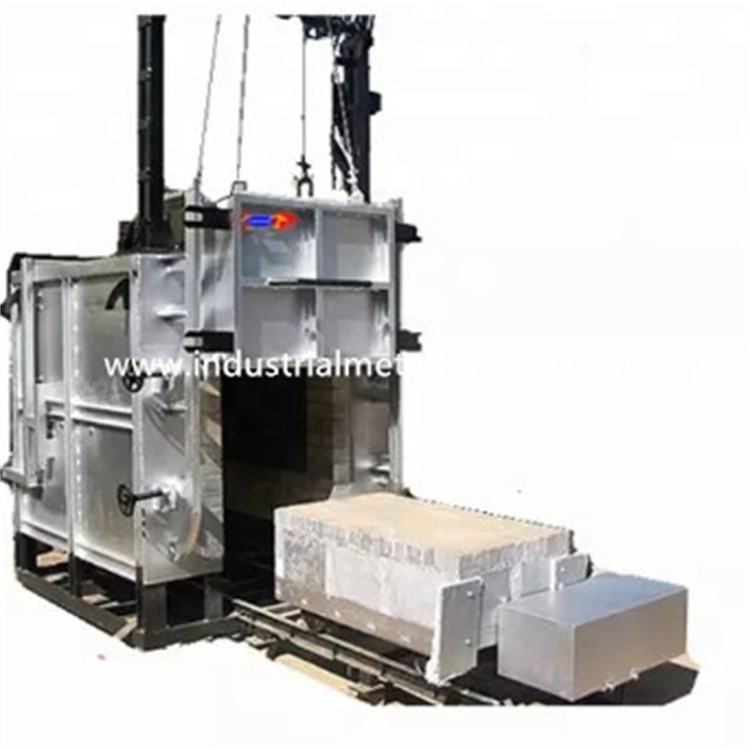

เตาอบอบชุบด้วยความร้อนแบบรางเลื่อนไฟฟ้าพร้อมเตาอบแบบแท่นวางสำหรับชิ้นส่วนอลูมิเนียม
1. การใช้งาน
เตาอบแบบแท่นวางไฟฟ้า RT2-150-6 ส่วนใหญ่ใช้สำหรับการอบชุบด้วยความร้อนที่อุณหภูมิต่ำของแผ่นอลูมิเนียม ผลิตภัณฑ์แผ่นอลูมิเนียม ฯลฯ เรามีเตาอบอบชุบด้วยความร้อนหลากหลายประเภทสำหรับการอบคืนตัว การอบอ่อน การชุบแข็ง การคาร์บูไรซ์ การทำให้เป็นปกติ และกระบวนการอื่นๆ
2. พารามิเตอร์ทางเทคนิคหลัก
| เลขที่ | รายการ |
พารามิเตอร์ทางเทคนิค |
| 1 | กำลังไฟพิกัด | ปรับได้ 140KW (1-100%) |
| 2 | แหล่งจ่ายไฟ | 415V, 3P, 50Hz |
| 3 | อุณหภูมิพิกัด | 600℃ (อุณหภูมิทำงานปกติ: 500℃) |
| 4 | ความเร็วในการเพิ่มอุณหภูมิเตาอบแบบไม่มีโหลด | ≤0.6 ชั่วโมงถึง 200℃ |
| 5 | โซนควบคุม | 2 โซน (พื้นที่ด้านหน้า, พื้นที่ตรงกลาง, พื้นที่ด้านหลัง) |
| 6 |
ขนาดการทำงานที่มีประสิทธิภาพ |
2700×1600×1100 มม. (ยาว×กว้าง×สูง) |
| 7 | ขนาดตะกร้าโหลด | 2540×1525×965 มม. (ยาว×กว้าง×สูง) |
| 8 | การเชื่อมต่อองค์ประกอบความร้อน | Y |
| 9 |
ความสม่ำเสมอของอุณหภูมิ |
±8℃ |
| 10 |
ความแม่นยำในการวัดอุณหภูมิ |
±1℃ |
| 11 | การใช้พลังงานเตาอบแบบไม่มีโหลด | ≤18% |
| 12 | วิธีการควบคุมอุณหภูมิของเตาอบแบบแท่นวาง |
SCR, PID regulator; Shimaden temperature controller พร้อมอินเทอร์เฟซการสื่อสาร, หน้าจอสัมผัส 10 นิ้ว (สามารถตั้งค่า, บันทึกข้อมูลประวัติ, จัดเก็บกระบวนการ, ส่งออก U disk, สกรีนช็อต และฟังก์ชันอื่นๆ) |
| 13 | การเพิ่มอุณหภูมิพื้นผิวเตาอบ | ＜35℃ |
| 14 | องค์ประกอบความร้อน |
0Cr25AL5 (แถบ) |
| 15 | แผ่นหน้าเตาอบแบบแท่นวาง |
เหล็กทนความร้อน CrMnN, ความหนา 30 มม., 2 ชุด |
| 16 | วิธีการโหลด |
ผลิตภัณฑ์ถูกโหลดบนแท่นวาง จากนั้นแท่นวางจะเคลื่อนเข้าสู่เตาอบ |
| 17 | ซับในเตาอบ | ใยทนไฟมาตรฐาน |
| 18 | วิธีการเปิดประตูเตาอบ |
รอกไฟฟ้า 1 ตัน ยกขึ้น-ลง, ปิดผนึกด้วยน้ำหนักประตูเอง, 2 ชุด |
| 19 | วิธีการเคลื่อนที่ของแท่นวาง | มอเตอร์ลดเกียร์ 3KW ขับล้อเข้า-ออก, 2 ชุด |
| 20 | พัดลมหมุนเวียน | พัดลมแรงเหวี่ยงระบายความร้อนด้วยอากาศ 3KW, 2 ชุด |
| 21 | แผ่นนำอากาศ | แผ่นสแตนเลส 304, หนา 2 มม. |
3. ข้อกำหนดตะกร้าโหลด
| ตะกร้าโหลด | ||
| เลขที่ | รายการ | วัสดุ |
| 1 | โครง | เหล็กฉากสแตนเลสเบอร์ 6 |
| 2 | เสาค้ำ | แท่งสแตนเลส 18 มม. |
| 3 | แผ่น | สแตนเลส 4 มม. |
ตะกร้าโหลดถูกปรับแต่งตามความต้องการของลูกค้าแต่ละราย ตะกร้าโหลดจะถูกวางบนรถเข็นของการอบชุบด้วยความร้อน
3.1 โครงเตาอบ
โครงสร้างเหล็กของตัวเตาอบทำจากเหล็กโครงสร้างเบอร์ 10-12 และแผ่นเหล็ก ≥3 มม.
3.2 ซับใน
ซับในเตาอบเป็นโครงสร้างใยทั้งหมด สร้างด้วยใยทนไฟมาตรฐานคุณภาพสูง ยึดด้วยชิ้นส่วนเหล็กกลม ใยอลูมิเนียมถูกอัดเป็นบล็อกล่วงหน้า (แรงอัด: ≥230Kg/m3) จากนั้นยึดติดกับตัวเตาอบด้วยชิ้นส่วนสแตนเลสกลม
3.3 ประตูเตาอบและระบบยกประตู
ประตูเตาอบแบบแท่นวางประกอบด้วยซับในใยทั้งหมดและโครงสร้างเหล็ก
วิธีการขับเคลื่อนประตู: ประตูเตาอบจะถูกยกขึ้นและลงด้วยไฟฟ้าโดยรอก
3.4 แท่นวาง
แท่นวางประกอบด้วยโครงแท่นวาง ล้อ ตัวอิฐทนไฟ แผ่นรองเตาอบแบบแท่นวางทนความร้อน องค์ประกอบความร้อน และกลไกขับเคลื่อนแท่นวาง
โครงสร้างแท่นวาง: เชื่อมด้วยเหล็ก I-beam เบอร์ 14 และแผ่นเหล็กหนา 10 มม.
ล้อ: ล้อทำจากเหล็กหล่อ ZG55# เพลาส่งกำลังทำจากเหล็ก 45# และผ่านการอบชุบด้วยความร้อน
ตัวอิฐ: แท่นวางสร้างด้วยอิฐทนไฟอลูมินาสูงแบบหนัก อิฐทนไฟแบบเบา และอิฐฉนวนความร้อน ส่วนที่รับแรงกระแทกและบริเวณที่รับน้ำหนักจะใช้อิฐทนไฟอลูมินาสูงแบบหนักเป็นพิเศษ นอกจากนี้ยังมีพื้นที่ว่างสำหรับการขยายตัวของซับในทนไฟเมื่อได้รับความร้อน
แผ่นรองเตาอบแบบแท่นวาง: ชิ้นส่วนเหล็กหล่อทนความร้อน CrMnN หนา 30 มม. พร้อมอุณหภูมิทำงานสูงสุด ≤950℃
กลไกการเคลื่อนที่ของแท่นวาง: แท่นวางมีวิธีการเคลื่อนที่ด้วยตัวเอง เกียร์ลดกำลังขับเคลื่อนล้อแท่นวางให้เคลื่อนที่
การปิดผนึกระหว่างประตูเตาอบ ตัวเตาอบ และแท่นวาง: การปิดผนึกระหว่างประตูเตาอบและตัวเตาอบทำได้โดยกลไกการขันแน่นด้วยน้ำหนักตัวเอง การปิดผนึกระหว่างแท่นวางและตัวเตาอบทำได้โดยอิฐรูปทรงพิเศษแบบนุ่มและบล็อกใยฝ้าย
3.5 องค์ประกอบความร้อน
องค์ประกอบความร้อน: แถบต้านทานอัลลอยด์รูปคลื่น 0Cr25AL5 ติดตั้งอยู่ที่ผนังด้านข้าง 2 ด้าน ผนังด้านหลัง ประตูเตาอบ และก้นแท่นวางของเตาอบอบชุบด้วยความร้อน มี 2 โซนความร้อน บาร์นำไฟฟ้าทั้งหมดทำจากวัสดุ 0Cr25AL5 ขนาด φ16
3.6 ระบบควบคุมไฟฟ้า
การควบคุมอุณหภูมิ: เตาอบอบชุบด้วยความร้อนแบบรถเข็นใช้ตัวควบคุมอุณหภูมิอัจฉริยะ Shimaden ของญี่ปุ่นเพื่อควบคุมอุณหภูมิซึ่งมีฟังก์ชันปรับแต่งเองเพื่อคำนวณพารามิเตอร์ PID ที่เหมาะสมที่สุดและให้ความเสถียรของอุณหภูมิ ตัวควบคุมอุณหภูมิมีฟังก์ชันแจ้งเตือนอุณหภูมิเกินและการป้องกันการขาดของเทอร์โมคัปเปิล
3.7 ระบบหมุนเวียนอากาศร้อน
การหมุนเวียนอากาศร้อนประกอบด้วยพัดลมแรงเหวี่ยง 2 ตัว และแผ่นนำอากาศในเตาอบสำหรับระบบอบชุบด้วยความร้อน
4. การแนะนำโครงสร้าง

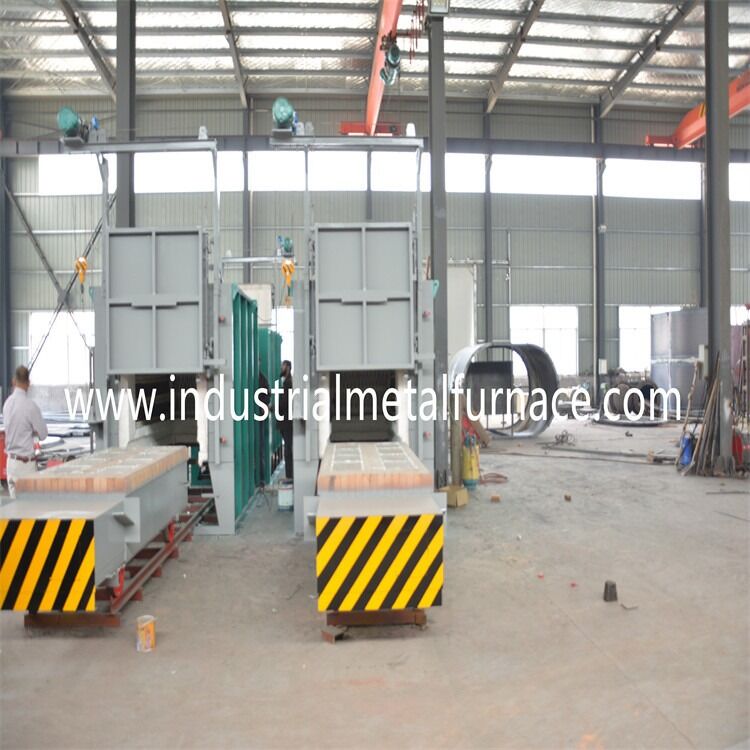

เตาอบอบชุบด้วยความร้อนแบบแท่นวาง RT2-150-6 ประกอบด้วยโครงเตาอบ ซับใน ประตูเตาอบ กลไกยกประตูและกลไกบีบอัดประตู แท่นวาง กลไกฉุดลากแท่นวาง การปิดผนึกระหว่างตัวเตาอบและแท่นวาง องค์ประกอบความร้อนและอุปกรณ์ยึด และระบบควบคุมอุณหภูมิ
5. ขอบเขตการจัดส่ง
| เลขที่ | รายการ | จำนวน | หมายเหตุ |
| 1 | ตัวเตาอบ | 1 ชุด | รวมพัดลมและแผ่นนำอากาศสแตนเลส |
| 2 | แท่นวาง | 2 ชุด | |
| 3 | ระบบขับเคลื่อนไฟฟ้า | 4 ชุด | 2 ชุดสำหรับแท่นวางและ 2 ชุดสำหรับประตู |
| 4 | องค์ประกอบความร้อน | 1 ชุด | แถบต้านทาน |
| 5 | ระบบควบคุมอุณหภูมิ | 1 ชุด | |
| 6 | ตู้ควบคุม | 1 เครื่อง | |
| 7 | ตัวควบคุมอุณหภูมิ | 2 ชิ้น | SR13 |
| 8 | SCR | 6 ชิ้น | |
| 9 | สายชดเชย | 40 เมตร | |
| 10 | เทอร์โมคัปเปิล | 2 ชิ้น | 0-1000 |
| 11 | ส่วนประกอบไฟฟ้า | 1 ชุด | SCR, สวิตช์อากาศ, แอมมิเตอร์, โวลต์มิเตอร์, รีเลย์ความร้อน และสวิตช์ |
