| ชื่อแบรนด์: | WONDERY |
| หมายเลขรุ่น: | RYG-90-7 |
| MOQ: | 1 ชุด |
| ราคา: | TO BE NEGOTIATED |
| เวลาจัดส่ง: | 45 วันทำการ |
| เงื่อนไขการชำระเงิน: | L/C, D/P, T/T, เวสเทิร์นยูเนี่ยน |
เตาบำบัดความร้อนด้วยเกลืออาบน้ำความต้านทานไฟฟ้าและอุปกรณ์สำหรับชิ้นส่วนโลหะ
1.แอปพลิเคชัน
เตาเกลืออาบน้ำแบบให้ความร้อนจากภายนอกเป็นเตาแบบแบทช์ที่ใช้สำหรับการรักษาความร้อนของชิ้นส่วนโลหะ
เช่น การดับ การหลอม การแบ่งเบาบรรเทา การทำให้เป็นมาตรฐาน การไม่ให้ความร้อนด้วยปฏิกิริยาออกซิเดชั่น และคาร์บูไรซิ่ง เป็นต้น
2.พารามิเตอร์ทางเทคนิคของเตารักษาความร้อน
| เลขที่ | รายการ | ข้อมูลจำเพาะ |
| 1 | แบบอย่าง | RYG-90-7 |
| 2 | กำลังไฟ | 90KW + 5% (ปรับได้ 1-100%) |
| 3 | พิกัดแรงดันไฟฟ้า | 380V, 3เฟส, 50Hz |
| 4 | อุณหภูมิที่กำหนด | 800 ℃ |
| อุณหภูมิในการทำงาน | 750 ℃ | |
| 5 | การเชื่อมต่อองค์ประกอบความร้อน | วาย |
| 6 | วิธีการควบคุมอุณหภูมิ | SCR, การควบคุม PID, สัญญาณเตือนอุณหภูมิ |
| 7 | โซนควบคุมอุณหภูมิ | 1 โซนควบคุม + หนึ่งจุดภายในห้องเตาเผาเพื่อวัดอุณหภูมิ |
| 8 | ขนาดการทำงานที่มีประสิทธิภาพ |
Φ900*1000มม (เส้นผ่านศูนย์กลางภายในของเบ้าหลอม*ความลึกภายใน) |
| 9 | ความแม่นยำในการควบคุมอุณหภูมิ | ±2℃ |
| 10 | ความสม่ำเสมอของอุณหภูมิ | ±10℃ |
| 11 | กำลังสูญเสียเตาเปล่า | ≤18% |
| 12 | อุณหภูมิผิวเตาสูงขึ้น | ≤40℃ |
| 13 | ด้านความร้อน | เครื่องทำความร้อนสี่ด้าน |

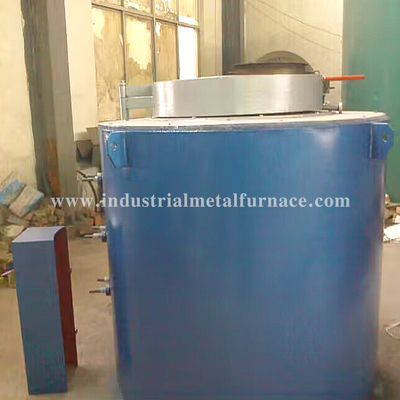

3.เตาเผาโครงสร้าง
เตาเกลือประกอบด้วยเปลือกเตา เบ้าหลอม และระบบควบคุมอุณหภูมิ
เปลือกเตา
เปลือกเตาหลอมความร้อนเชื่อมด้วยเหล็กช่องและเหล็กฉากแผ่นเปลือกนอกทำจากเหล็ก Q235
ซึ่งมีคุณสมบัติที่มั่นคง เชื่อถือได้ มีความแข็งแรงโดยรวมที่ดีและไม่เสียรูปง่ายซับในเตานำมาใช้
ไฟเบอร์ทนไฟ หนา 300 มม.บุด้านล่างใช้อิฐดินเผาทนไฟ 1.3 ก./ตร.ซม. และอิฐมวลเบา
สำหรับพื้นที่เสี่ยงชั้นฉนวนใช้ไฟเบอร์ทนไฟอลูมิเนียมซิลิเกต และชั้นฉนวนด้านนอกใช้แผ่นไดอะตอมไมต์และใยหิน

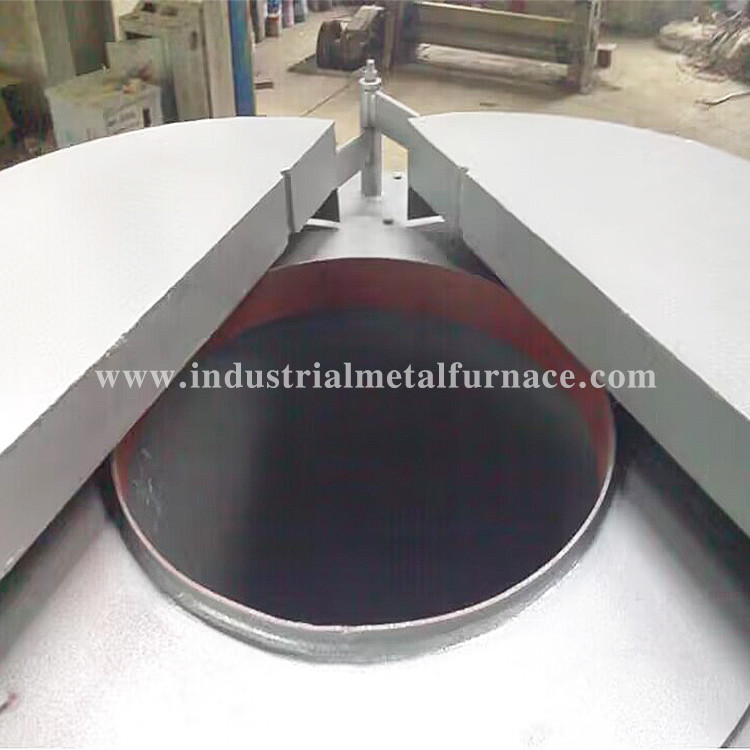

เบ้าหลอม
ถ้วยใส่ตัวอย่างทำจากแผ่นสแตนเลส 316L (0Cr17Ni12Mo2) 10 มม.ใช้เพื่อป้องกันเกลือหลอมเหลว
แทรกซึมเข้าไปในชั้นฉนวนและร่องเกลือเมื่อร่องเกลือชำรุดสามารถยกออกซ่อมแซมได้
องค์ประกอบความร้อน
องค์ประกอบความร้อนใช้สายพานต้านทาน 0Cr25AL5องค์ประกอบความร้อนถูกจัดเรียงไว้รอบ ๆ ตัวเตา
เพื่อให้ถ้วยใส่ตัวอย่างสามารถอุ่นได้อย่างสม่ำเสมอด้านล่างของเตาใช้อิฐทนไฟ
ระบบควบคุม
ตู้ควบคุมหลักใช้ตู้รวมประเภทแนวตั้ง GGDแผงควบคุมไฟฟ้าประกอบด้วยแอมแปร์มิเตอร์ โวลต์มิเตอร์ เครื่องควบคุมอุณหภูมิ เครื่องบันทึกอุณหภูมิ และสวิตช์ควบคุม
4.ขอบเขตการจัดหา
| เลขที่ | รายการ | Q'ty |
| 1 | ตัวเตา | 1 ชุด |
| 2 | ถ้วยใส่ตัวอย่างสแตนเลสทนความร้อน 316L | 1 ชิ้น |
| 3 | องค์ประกอบความร้อน | 1 ชุด |
| 4 | ระบบควบคุม | 1 ชุด |
| 5 | เทอร์โมคัปเปิล | 2 ชุด |
