หม้อแก๊สประเภทแสงเดิน

1.ขั้นตอนการทํางานของสายการผลิต:

• *กระบอกถูกบรรจุกับม้วนโอน
• *กระบอกถูกโอนไปบนโต๊ะบรรจุและชาร์จภายในห้องเตาอบแข็งจากปลายหนึ่งของประตูเตาอบ
• *กล่องถูกทําความร้อนในระดับราบภายในเตาแข็ง
• *หลังจากกระบวนการทําความร้อน กระป๋องจะถูกปล่อยออกจากห้องจากปลายอื่นของประตูเตาอบ
• *กระบอกถูกโอนเข้าไปในถังดับ; ((กระบอกถูกดําน้ําในน้ําดับ)
• *หลังจากการดับกล่องจะโอนไปโต๊ะบรรจุที่หน้าเตาหมอบ
• *กระบอกถูกชาร์จภายในห้องเตาอบหมักจากปลายหนึ่งของประตูเตาอบ
• *กล่องถูกทําความร้อนแนวราบภายในเตาปรับ
• *หลังจากกระบวนการทําความร้อน กระป๋องจะถูกปล่อยออกจากห้องเตาจากปลายอื่นของประตูเตา
• * กระบวนการเย็นอากาศ
• * กระปุกถูกปล่อยออกจากห้องเตาอบ รอการปล่อย
• ระยะเวลาทํางานของสายการผลิตสําหรับกระบอกมาตรฐาน: 160 วินาที/ชิ้น

  2ปริมาตรเทคนิค

  โต๊ะบรรทุกของเตาอบปกติ: มันออกแบบอยู่ด้านหน้าของประตูการชาร์จ หลายชิ้นของกระบอกถูกวางไว้ที่โต๊ะบรรทุก, รอการโอนเข้าไปในห้องเตาอบ,เพื่อให้การผลิตเป็นระบบอัตโนมัติ. อุณหภูมิชื่อ: ≤950°C ขนาดจริงของพื้นที่ทํางาน: 4500×1800×350mm สถานที่ทํางานจริงในห้องอบข้าง: 15 ชิ้น อุณหภูมิแบบเดียวกัน: ± 10 °C ความจุของเครื่องเผา: 1092000Kcal/h ประเภทเครื่องเผาไหม้: เครื่องเผาไหม้ขนาดกลางแบบคู่แบบก๊าซ ไดเซล เขตทําความร้อน: 3 เขต (เขตทําความร้อนก่อนหนึ่งเขต, 1 เขตสําหรับทําความร้อน, และ 1 เขตสําหรับทําความร้อน), อุณหภูมิของแต่ละเขตถูกควบคุมแยกกัน อุปกรณ์การโอน: อุปกรณ์ขับเคลื่อนแบบไฮดรอลิกขับเคลื่อนแกะยกให้เคลื่อน; เมื่อแกะเดินเคลื่อนในเส้นทางสี่เหลี่ยม กระป๋องจะถูกโอนไปข้างหน้าสู่ประตูการชําระหนึ่งต่อหนึ่ง;ความอดทนในการสอดคล้องการสอดคล้อง: ≤ 40 มม. วิธีการปักผนึกด้านล่างของเตาอบ: ใช้วิธีการปักผนึกแบบแข็ง ระยะเวลาในการเคลื่อนไหวของรังข่ายเดินสําหรับกระบอกมาตรฐาน: 160s / ระยะเวลา, ความเร็วระยะเวลาสามารถปรับเปลี่ยนได้ ซิลินเดอร์อื่น ๆ สามารถผลิตได้ตามความหนาของมันและวัฏจักรการทํางานของมันจะปรับ วิธีการชาร์จ/ชาร์จ: ปลายเข้า & ปลายออก อุปกรณ์ป้องกันระเบิดตั้งอยู่บนหลังคาเตาอบ; สําหรับการบํารุงรักษาง่ายและเพื่อการปลดเปลืองง่าย ประตูเข้าออกแบบอยู่ข้างผนังเตาอบอุปกรณ์ไฮดรอลิกผลักดันขั้วขี่สองขั้วเพื่อโอนกระบอกจากสถานีหนึ่งไปยังสถานีต่อไป, ระหว่างการส่ง, ความอดทนการเคลื่อนไหวของสไลด์จะต้องอยู่ใน ≤ 40mm. ด้านล่างของเตาอบใช้วิธีการปักที่แข็ง (ดันอย่างแน่นด้วยอุปกรณ์ปิด) เครื่องเผาไฟถูกติดตั้งอย่างมั่นคงข้างทางเดินเตาอบ ไฟสามารถปรับได้ เพื่อหลีกเลี่ยงไฟถูกทําความร้อนโดยตรงกับกระบอก ไฟสั้นสามารถถูกเผาในหลุมอิฐของเครื่องเผาไฟ อุณหภูมิพื้นผิวของผนังเตาอบ: ≤ 40 °C

3โครงสร้างของเตาอบ

หม้อเตาประเภทขอบเดินนี้ถูกติดตั้งในเส้นเดียว. เปลือกและกรอบทําจากแผ่นเหล็กและเหล็กทรง. ร่างหม้อถูกสนับสนุนในความสูงที่แน่นอนโดยคอลัมน์และราค,เพื่อให้เตาอบสามารถทํางานได้อย่างมั่นคงและน่าเชื่อถือ, เปลือกประกอบด้วยแผ่นเหล็ก A3,δ4 มิลลิเมตรที่ welded กับเหล็กช่องเตาอบ.

ผืนเตาอบ: เพื่อให้แน่ใจว่าอุณหภูมิจะเพิ่มขึ้นอย่างรวดเร็ว ประหยัดพลังงาน และเพิ่มความแม่นยําในการควบคุมอุณหภูมิบล็อคเส้นใยเหล่านี้ถูกติดตั้งพร้อมกับผนังเตาด้วยแอนเกอร์สแตนเลส; เพื่อยืดอายุการใช้งานของชั้นเย็บ หลังจากที่บล็อกเส้นใยถูกติดตั้งด้วยผนังเตาอบ, หนึ่งชั้นของ 1Cr13 δ2mm แผ่นเหล็กไร้ขัดเคลือบบนผิวของเส้นใยโครงสร้างประเภทนี้มีอายุการใช้งานมากกว่า 8 ปี.

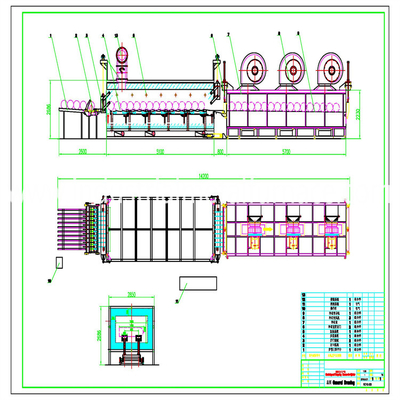

การปรับแต่งอุปกรณ์: ประกอบด้วยเตาเผาแข็ง, เตาเผาเข้ม, ถังดับ, โต๊ะบรรทุก, โต๊ะบรรทุก, ระบบเผาไหม้, ระบบการดูดลม และระบบควบคุมไฟฟ้า
