1การใช้งาน

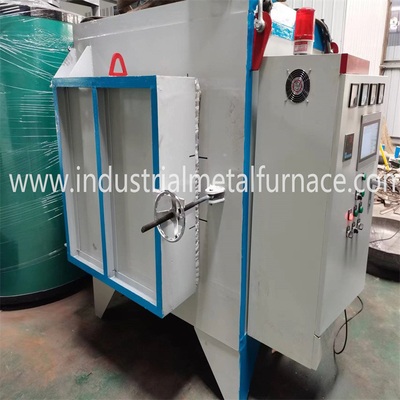

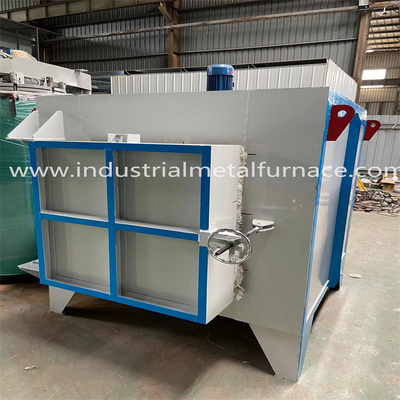

เครื่องเผาไฟฟ้า RX3-25-12 ใช้เป็นหลักในการบําบัดความร้อนของโลหะกลางหรือเล็กหรือส่วนผสม
2ปริมาตรเทคนิคหลัก
| ไม่ ไม่ | รายการ | ปริมาตรเทคนิค |
| 1 | พลังประเมิน | 25Kw (1-100%) ปรับ |
| 2 | พลังงานไฟฟ้า | 380V 3P 50Hz |
| 3 | อุณหภูมิ | 1200°C(ปรับอุณหภูมิการทํางานปกติ: 1150°C) |
| 4 | เขตควบคุม | 1 โซน |
| 5 | ขนาดการทํางานจริง | 500 × 500 × 500 มม ((D × W × H) |
| 6 | ความเท่าเทียมกันของอุณหภูมิ | ± 10°C |
| 7 | ความแม่นยําในการวัดอุณหภูมิ | ±1°C |
| 8 | การเพิ่มอุณหภูมิพื้นผิวเตา | ≤ 50°C |
| 9 | การบริโภคพลังงานในเตาอบว่าง | ≤ 10% |
| 10 | วิธีควบคุมอุณหภูมิ | SCR, PID regulator; Shimaden temperature controller, Siemens PLC, 10 inch touch screen; การบันทึกเส้นโค้งกระบวนการอุณหภูมิและฟังก์ชันการออก |
| 11 | อุปกรณ์ทําความร้อน | 0Cr27AL7Mo2 |
| 12 | พล็อตพื้นผิวโบจี | Ni7N |
| 13 | วิธีการบรรจุชิ้นงาน | แขวนบนแท่งแขวน (310S) ด้วยตะขอ |
| 14 | ผนังเตาอบ | บล็อกใยอะลูมิเนียมซิลิเคตอัลลูมิเนียมที่มีอัลลูมิเนียสูง |
| 15 | วิธีเปิดประตูเตาอบ | ประตูเปิดด้านข้างที่มีอุปกรณ์กระชับแบบสไพร่ |
3. การนําเสนอโครงสร้าง
เครื่องอบอุ่น RX3-25-12 ประกอบด้วยส่วนใหญ่คือ ร่างเตาอบ, ผนัง, ประตูเตาอบ, เอกสารอบอุ่นและระบบควบคุมอุณหภูมิ
3.1 ขนกําหนดตัว
โครงสร้างสแตนเลสของตู้เตาอบทําจากสแตนเลสส่วน 6-8 # และแผ่นสแตนเลส 3-12 มิลลิเมตร ค้อนข้างและค้อนหลังทําจากสแตนเลสส่วนและเสริมด้วยสแตนเลสสเตรนิ่งส่วน.ผนังภายนอกของเตาอบถูกทาสีด้วย 2 ชั้นของพายเมอร์ และ 2 ชั้นของสีเคลือบ ส่วนสําคัญของเตาอบถูกทาสีด้วยสีทนความร้อน
3.2 แผ่นเยื่อ
ร่างเตาเผาชนิดกล่องถูกสร้างขึ้นจากอิฐและใยไฟฟ้าที่ทนทาน. วัสดุที่ใช้เป็นใยอลูมิเนียมคุณภาพที่ติดตั้งด้วยชิ้นส่วนเหล็กกลมสายใยอลูมิเนียมถูกคอมเพรสก่อนเป็นบล็อก (แรงโน้มถ่วงการคอมเพรส): ≥ 235Kg/m3) และต่อมาติดต่อกับตัวเตาอบด้วยชิ้นเหล็กไร้ขัด 321 กลม โครงสร้างผนังที่ทนไฟนี้มีข้อดีของการนําความร้อนที่ต่ํา, ความสามารถต่อต้านการกระแทกที่แข็งแกร่ง และต่อต้านการละลายผนังมีความหนาทั้งหมด 325mmสายใยอะลูมิเนียมซิลิกาตทนอุณหภูมิสูงสุด 1250 °C
3.3 ประตูเตาอบและระบบประตูขึ้นลง
ประตูเตาหม้อประเภทกล่องประกอบด้วยผนังเส้นใยทั้งหมดและกรอบโครงสร้างเหล็ก กรอบประตูทําจากแผ่นเหล็ก 12 มม.ผนังประตูเป็นบล็อกไฟเบอร์อุณหภูมิสูง ซึ่งเหมือนกันกับผนังร่างกายเตาอบ.โครงสร้างทั่วไปของเตาอบรักษารูปร่างของมันขณะที่ร้อน. ประตูเป็นชนิดเปิดข้าง. ประตูเปิดด้วยมือไปข้าง
3.4 ด้านล่างเตา:
ด้านล่างของเตาอบประกอบด้วยผนังที่ทนไฟ, พลาตผิว Ni7N หนา 30 มม. ด้านล่างที่บรรทุกภาระเรียบแผ่นของแผ่นด้านล่างเหล็กทนความร้อนถูกวางเพื่อให้แน่ใจว่าภาระและปกป้องอายุการใช้งานของสายเตาอบ.
แผ่นชั้นล่าง: แผ่นผสมผสมประกอบด้วยอิฐอิฐอิฐอิฐอิฐอิฐอิฐช่องวางอุปกรณ์ทําความร้อนถูกสร้างขึ้นบนผนัง, and heavy high alumina refractory bricks are used for collision prone and load-bearing areas (mixed with high-temperature binders in the mud during masonry) to enhance the strength of the furnace lining structure. ระหว่างการผลิต, การต่อขยายที่เหลือเพื่อป้องกันผนังจากการขยายและทําลายมันเมื่อความร้อน
3.5 อุปกรณ์ทําความร้อน
อุปกรณ์การทําความร้อน: สายสกัดสแตนเลสความต้านทาน 0Cr27AL7Mo2 ถูกติดตั้งในผนังซ้ายและขวา, ด้านล่างของเตาอบและด้านล่างของเตาอบ
3.6 ระบบควบคุมไฟฟ้า
การควบคุมอุณหภูมิ: การควบคุม PID ได้รับการนํามาใช้ในการควบคุมอุณหภูมิ โดยใช้เครื่องควบคุมอุณหภูมิ Shimaden ที่ฉลาด โดยการตั้งค่าปารามิเตอร์ที่เหมาะสมสามารถควบคุมอุณหภูมิที่ดีที่สุดของแต่ละโซนได้ด้วยฟังก์ชันการปรับตัวเองออนไลน์ สามารถคํานวณปริมาตร PID ที่สมควรของเตาอบเพื่อบรรลุความมั่นคงในอุณหภูมิที่ดีที่สุด
ระบบนี้ควบคุมอุณหภูมิของเตาบําบัดความร้อน
ตามความต้องการของกระบวนการ, หลังจากการตั้งค่าในผู้ควบคุมอุณหภูมิปัญญา, มันถูกจัดสรรให้กับการควบคุมโซนอุณหภูมิ. เรียกและแก้ไขกระบวนการที่เกี่ยวข้อง,ส่งสัญญาณไปยังระดับล่าง, และรวบรวมข้อมูลอุณหภูมิจากอุปกรณ์ระดับบนในแต่ละพื้นที่
เมื่อพลังงานหลักถูกเปิดเครื่องจะควบคุมเตาไฟฟ้าตามการตั้งค่าในเครื่องมือฉลาด
การควบคุมพลังงาน: ระบบการดําเนินการควบคุมใช้ระบบการเปิดพลังงานสูง อุปกรณ์พร้อมกับเรเดียเตอร์และระบบเย็นอากาศที่สมบูรณ์แบบอุปกรณ์ที่มีสวิทช์อากาศอัตโนมัติสําหรับการป้องกันรอง.กลุ่มของอุปกรณ์ทําความร้อนไฟฟ้าแต่ละกลุ่ม อุปกรณ์มีอัมเปอร์เมตร, วอลท์เมตร และตัวชี้วัดเปิด/ปิดสําหรับอุปกรณ์ทําความร้อนไฟฟ้ามีอํานาจในการป้องกันการล็อคและมาตรการติดดินความปลอดภัยเพื่อรับประกันการใช้งานที่ปลอดภัย.
4องค์ประกอบ สาเหตุ
| ไม่ ไม่ | รายการ | สาเหตุ |
| 1 | เครื่องควบคุมอุณหภูมิ | ชิมาเดน ประเทศญี่ปุ่น |
| 2 | อุปกรณ์ทําความร้อน | โชงกง |
| 3 | สายใยผ้า | ลูยาง ชางดง |
| 4 | ส่วนประกอบไฟฟ้า | DELIXI |
| 5 | คู่ความร้อน | ประเภท K อานฮุย |
| 6 | หน้าจอสัมผัส | MCGS |
| หมายเหตุ:องค์ประกอบข้างต้นอาจถูกเปลี่ยนเป็นองค์ประกอบอื่นที่เท่าเทียมกัน เนื่องจากไม่มีองค์ประกอบปัจจุบัน | ||
5การติดตั้ง
เตาเผาจะติดตั้งโดยลูกค้าเอง ขณะที่ผู้จัดจําหน่ายให้คู่มือการใช้งานภาษาอังกฤษการสนับสนุนออนไลน์และการแนะนําวีดีโอสําหรับลูกค้า เนื่องจากสถานการณ์โรคระบาดในปัจจุบันทั่วโลก.
6บริการหลังการขาย
เตาอบรับประกัน 13 เดือน นับจากวันส่งสินค้า ในช่วงเวลารับประกัน จะซ่อมแซมหรือเปลี่ยนความเสียหาย หากเกิดจากความบกพร่องทางการผลิตผู้ซื้อต้องคิดค่าธรรมเนียมที่กําหนดไว้ หากความเสียหายเกิดขึ้นจากผู้ซื้อเอง.
